2007 Hyundai H-1 (Grand Starex) Manuale del proprietario (in Italian)

1PRIMA DI METTERVI ALLA GUIDA

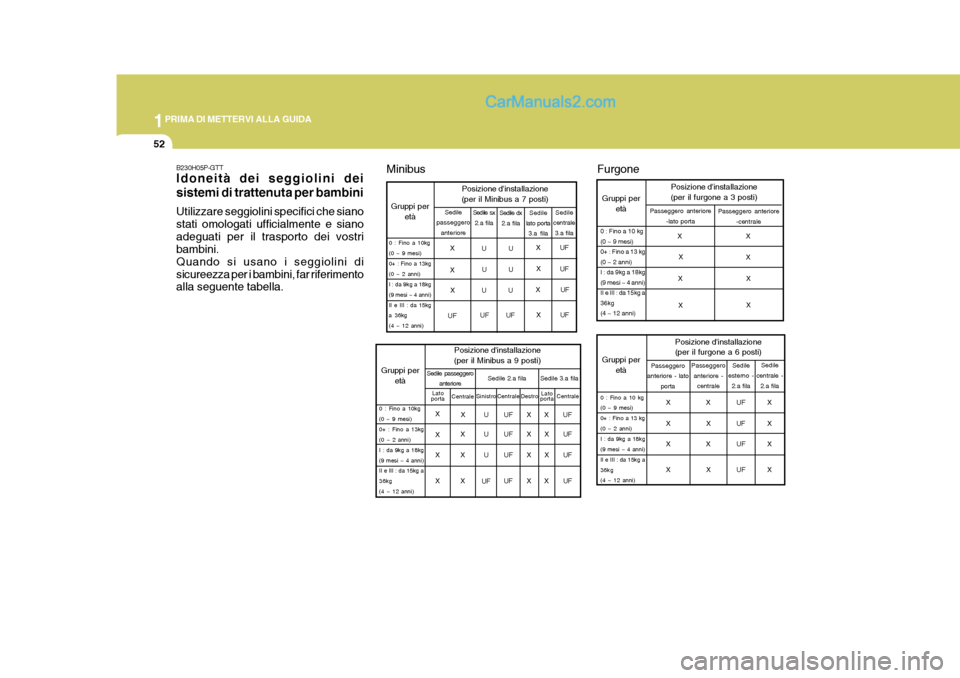

52
B230H05P-GTT Idoneità dei seggiolini dei sistemi di trattenuta per bambini Utilizzare seggiolini specifici che siano stati omologati ufficialmente e sianoadeguati per il trasporto dei vostri bambini. Quando si usano i seggiolini disicureezza per i bambini, far riferimento alla seguente tabella. Minibus
Sedile
centrale 3.a fila
Sedile
lato porta 3.a fila
Gruppi per
età Posizione d'installazione
(per il Minibus a 7 posti)Sedile
passeggero anteriore Sedile sx
2.a fila
0 : Fino a 10kg (0 ~ 9 mesi)0+ : Fino a 13kg(0 ~ 2 anni)I : da 9kg a 18kg (9 mesi ~ 4 anni) II e III : da 15kg
a 36kg
(4 ~ 12 anni)X Sedile dx
2.a filaU XU
F
X UX
UF
X UXU
F
UF UF
XUF
UF U
U
U
0 : Fino a 10kg (0 ~ 9 mesi)0+ : Fino a 13kg(0 ~ 2 anni)I : da 9kg a 18kg(9 mesi ~ 4 anni) II e III : da 15kg a36kg (4 ~ 12 anni) Sedile 3.a fila
Gruppi per
età Posizione d'installazione
(per il Minibus a 9 posti)Sedile passeggero anteriore Sedile 2.a fila
XXSinistro
Lato
porta Centrale
UUFXXUF
X X U UF X X UF
XX UFUF X X UF
XXUU
FXX UF
Centrale
Lato
porta Centrale Destro Furgone
Gruppi per
età Posizione d'installazione
(per il furgone a 3 posti)
Passeggero anteriore -lato porta Passeggero anteriore
-centrale
0 : Fino a 10 kg (0 ~ 9 mesi)0+ : Fino a 13 kg(0 ~ 2 anni)I : da 9kg a 18kg(9 mesi ~ 4 anni)II e III : da 15kg a36kg(4 ~ 12 anni) X
X
X
X
X
X
X
X
Sedile
esterno -
2.a fila
Gruppi per età Posizione d'installazione
(per il furgone a 6 posti)Passeggero
anteriore - lato porta Passeggero
anteriore - centrale
0 : Fino a 10 kg (0 ~ 9 mesi) 0+ : Fino a 13 kg(0 ~ 2 anni)I : da 9kg a 18kg(9 mesi ~ 4 anni)II e III : da 15kg a 36kg(4 ~ 12 anni)XXU F
X
X
X
X
X
X
UF
UF
UF X X X X
Sedile
centrale -
2.a fila

1
PRIMA DI METTERVI ALLA GUIDA

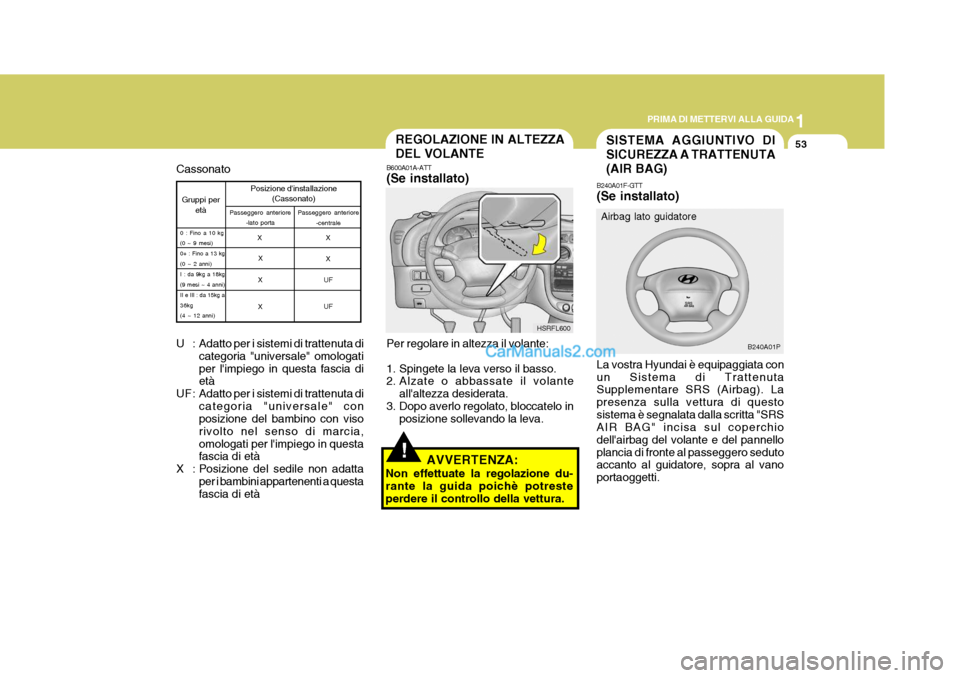

53
B240A01F-GTT (Se installato) La vostra Hyundai è equipaggiata con un Sistema di Trattenuta Supplementare SRS (Airbag). La presenza sulla vettura di questosistema è segnalata dalla scritta "SRS AIR BAG" incisa sul coperchio dell'airbag del volante e del pannelloplancia di fronte al passeggero seduto accanto al guidatore, sopra al vano portaoggetti. Airbag lato guidatore
B240A01P
!
REGOLAZIONE IN ALTEZZA DEL VOLANTE
B600A01A-ATT (Se installato) Per regolare in altezza il volante:
1. Spingete la leva verso il basso.
2. Alzate o abbassate il volante
all'altezza desiderata.
3. Dopo averlo regolato, bloccatelo in posizione sollevando la leva.
AVVERTENZA:
Non effettuate la regolazione du- rante la guida poichè potresteperdere il controllo della vettura. HSRFL600
U : Adatto per i sistemi di trattenuta di categoria "universale" omologatiper l'impiego in questa fascia di età
UF : Adatto per i sistemi di trattenuta di
categoria "universale" conposizione del bambino con viso rivolto nel senso di marcia,omologati per l'impiego in questa fascia di età
X : Posizione del sedile non adatta
per i bambini appartenenti a questafascia di età
Cassonato
Gruppi per
età Posizione d'installazione
(Cassonato)
Passeggero anteriore-lato porta Passeggero anteriore
-centrale
0 : Fino a 10 kg (0 ~ 9 mesi) 0+ : Fino a 13 kg(0 ~ 2 anni)I : da 9kg a 18kg(9 mesi ~ 4 anni)II e III : da 15kg a 36kg(4 ~ 12 anni) XX
X
X
X
X
UF
UF
SISTEMA AGGIUNTIVO DI SICUREZZA A TRATTENUTA(AIR BAG)

1PRIMA DI METTERVI ALLA GUIDA

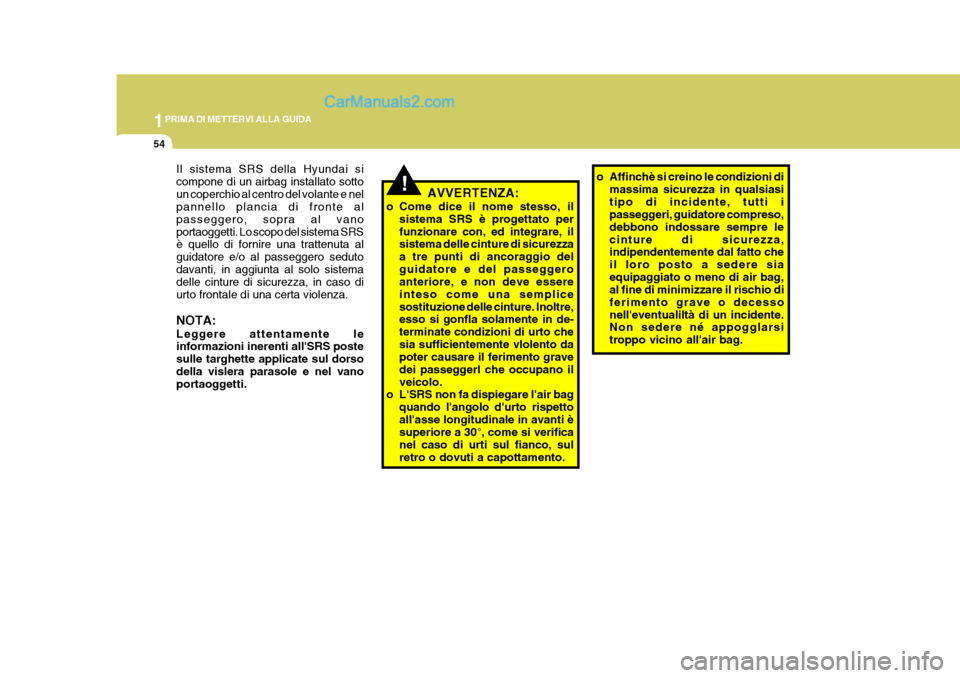

54
!
Il sistema SRS della Hyundai si compone di un airbag installato sottoun coperchio al centro del volante e nel pannello plancia di fronte al passeggero, sopra al vanoportaoggetti. Lo scopo del sistema SRS è quello di fornire una trattenuta al guidatore e/o al passeggero sedutodavanti, in aggiunta al solo sistema delle cinture di sicurezza, in caso di urto frontale di una certa violenza. NOTA: Leggere attentamente le informazioni inerenti all'SRS poste sulle targhette applicate sul dorsodella vislera parasole e nel vano portaoggetti. AVVERTENZA:
o Come dice il nome stesso, il sistema SRS è progettato per funzionare con, ed integrare, il sistema delle cinture di sicurezza a tre punti di ancoraggio delguidatore e del passeggero anteriore, e non deve essere inteso come una semplicesostituzione delle cinture. Inoltre, esso si gonfla solamente in de- terminate condizioni di urto chesia sufficientemente vlolento da poter causare il ferimento grave dei passeggerl che occupano ilveicolo.
o L'SRS non fa dispiegare l'air bag
quando l'angolo d'urto rispettoall'asse longitudinale in avanti è superiore a 30°, come si verifica nel caso di urti sul fianco, sulretro o dovuti a capottamento.o Affinchè si creino le condizioni di
massima sicurezza in qualsiasi tipo di incidente, tutti i passeggeri, guidatore compreso, debbono indossare sempre lecinture di sicurezza, indipendentemente dal fatto che il loro posto a sedere siaequipaggiato o meno di air bag, al fine di minimizzare il rischio di ferimento grave o decessonell'eventualiltà di un incidente. Non sedere né appogglarsi troppo vicino all'air bag.

1
PRIMA DI METTERVI ALLA GUIDA

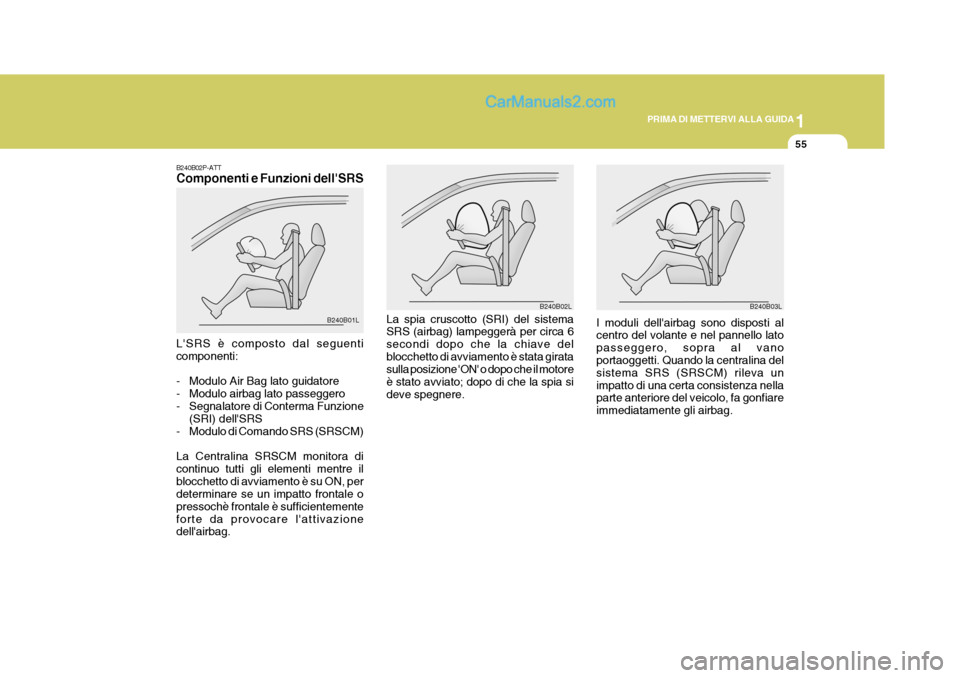

55
B240B03L
I moduli dell'airbag sono disposti al centro del volante e nel pannello lato passeggero, sopra al vano portaoggetti. Quando la centralina del sistema SRS (SRSCM) rileva unimpatto di una certa consistenza nella parte anteriore del veicolo, fa gonfiare immediatamente gli airbag.
La spia cruscotto (SRI) del sistema SRS (airbag) lampeggerà per circa 6 secondi dopo che la chiave delblocchetto di avviamento è stata girata sulla posizione 'ON' o dopo che il motore è stato avviato; dopo di che la spia sideve spegnere. B240B02L
B240B02P-ATT Componenti e Funzioni dell'SRS L'SRS è composto dal seguenti componenti:
- Modulo Air Bag lato guidatore
- Modulo airbag lato passeggero
- Segnalatore di Conterma Funzione
(SRI) dell'SRS
- Modulo di Comando SRS (SRSCM) La Centralina SRSCM monitora di continuo tutti gli elementi mentre ilblocchetto di avviamento è su ON, per determinare se un impatto frontale o pressochè frontale è sufficientementeforte da provocare l'attivazione dell'airbag. B240B01L

1PRIMA DI METTERVI ALLA GUIDA

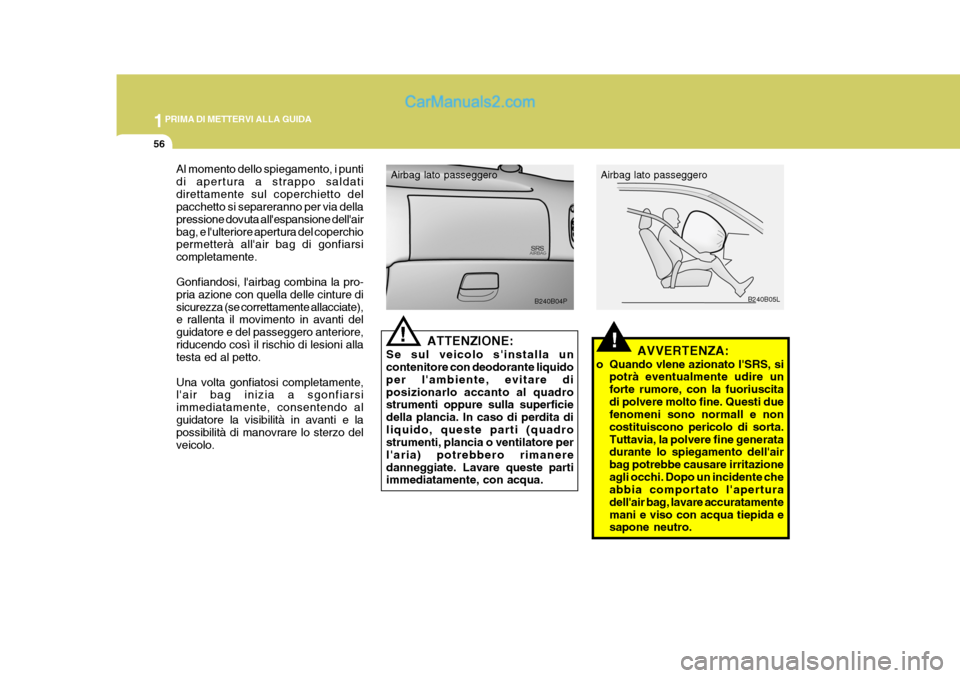

56
Al momento dello spiegamento, i punti di apertura a strappo saldatidirettamente sul coperchietto del pacchetto si separeranno per via della pressione dovuta all'espansione dell'airbag, e l'ulteriore apertura del coperchio permetterà all'air bag di gonfiarsi completamente. Gonfiandosi, l'airbag combina la pro- pria azione con quella delle cinture disicurezza (se correttamente allacciate), e rallenta il movimento in avanti del guidatore e del passeggero anteriore,riducendo così il rischio di lesioni alla testa ed al petto. Una volta gonfiatosi completamente, l'air bag inizia a sgonfiarsi immediatamente, consentendo alguidatore la visibilità in avanti e la possibilità di manovrare lo sterzo del veicolo. ATTENZIONE:
Se sul veicolo s'installa un contenitore con deodorante liquido per l'ambiente, evitare diposizionarlo accanto al quadro strumenti oppure sulla superficie della plancia. In caso di perdita diliquido, queste parti (quadro strumenti, plancia o ventilatore per l'aria) potrebbero rimaneredanneggiate. Lavare queste parti immediatamente, con acqua.
!
Airbag lato passeggero
B240B04P!AVVERTENZA:
o Quando vlene azionato l'SRS, si potrà eventualmente udire un forte rumore, con la fuoriuscitadi polvere molto fine. Questi due fenomeni sono normall e non costituiscono pericolo di sorta.Tuttavia, la polvere fine generata durante lo spiegamento dell'air bag potrebbe causare irritazioneagli occhi. Dopo un incidente che abbia comportato l'apertura dell'air bag, lavare accuratamentemani e viso con acqua tiepida e sapone neutro. B240B05L
Airbag lato passeggero

1
PRIMA DI METTERVI ALLA GUIDA

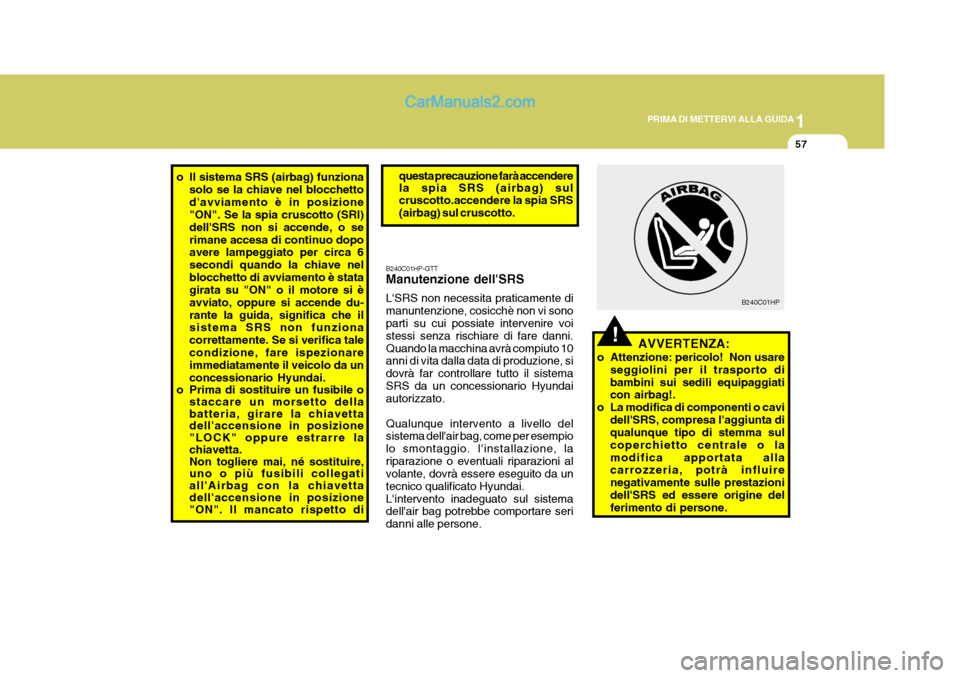

57
!AVVERTENZA:
o Attenzione: pericolo! Non usare seggiolini per il trasporto di bambini sui sedili equipaggiati con airbag!.
o La modifica di componenti o cavi
dell'SRS, compresa l'aggiunta diqualunque tipo di stemma sul coperchietto centrale o lamodifica apportata alla carrozzeria, potrà influire negativamente sulle prestazionidell'SRS ed essere origine del ferimento di persone. B240C01HP
o Il sistema SRS (airbag) funziona
solo se la chiave nel blocchetto d'avviamento è in posizione "ON". Se la spia cruscotto (SRI) dell'SRS non si accende, o serimane accesa di continuo dopo avere lampeggiato per circa 6 secondi quando la chiave nelblocchetto di avviamento è stata girata su "ON" o il motore si è avviato, oppure si accende du-rante la guida, significa che il sistema SRS non funziona correttamente. Se si verifica talecondizione, fare ispezionare immediatamente il veicolo da un concessionario Hyundai.
o Prima di sostituire un fusibile o staccare un morsetto della batteria, girare la chiavetta dell'accensione in posizione "LOCK" oppure estrarre la chiavetta. Non togliere mai, né sostituire, uno o più fusibili collegati all'Airbag con la chiavetta dell'accensione in posizione "ON". Il mancato rispetto di questa precauzione farà accenderela spia SRS (airbag) sul cruscotto.accendere la spia SRS (airbag) sul cruscotto.
B240C01HP-GTT Manutenzione dell'SRS L'SRS non necessita praticamente di manuntenzione, cosicchè non vi sonoparti su cui possiate intervenire voi stessi senza rischiare di fare danni. Quando la macchina avrà compiuto 10 anni di vita dalla data di produzione, si dovrà far controllare tutto il sistemaSRS da un concessionario Hyundai autorizzato. Qualunque intervento a livello del sistema dell'air bag, come per esempio lo smontaggio. I'installazione, lariparazione o eventuali riparazioni al volante, dovrà essere eseguito da un tecnico qualificato Hyundai.L'intervento inadeguato sul sistema dell'air bag potrebbe comportare seri danni alle persone.

1PRIMA DI METTERVI ALLA GUIDA

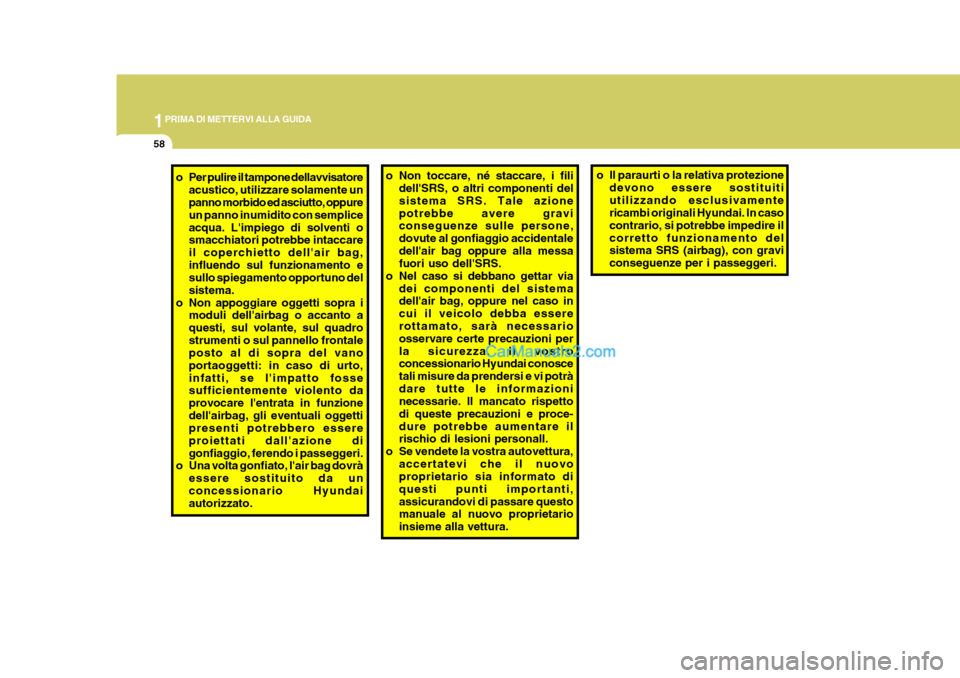

58
o Non toccare, né staccare, i fili
dell'SRS, o altri componenti del sistema SRS. Tale azionepotrebbe avere gravi conseguenze sulle persone, dovute al gonfiaggio accidentaledell'air bag oppure alla messa fuori uso dell'SRS.
o Nel caso si debbano gettar via
dei componenti del sistemadell'air bag, oppure nel caso in cui il veicolo debba essererottamato, sarà necessario osservare certe precauzioni per la sicurezza. Il vostro concessionario Hyundai conosce tali misure da prendersi e vi potràdare tutte le informazioni necessarie. Il mancato rispetto di queste precauzioni e proce-dure potrebbe aumentare il rischio di lesioni personall.
o Se vendete la vostra autovettura, accertatevi che il nuovoproprietario sia informato di questi punti importanti,assicurandovi di passare questo manuale al nuovo proprietario insieme alla vettura.o Per pulire il tampone dellavvisatoreacustico, utilizzare solamente un panno morbido ed asciutto, oppure un panno inumidito con sempliceacqua. L'impiego di solventi o smacchiatori potrebbe intaccare il coperchietto dell'air bag,influendo sul funzionamento e sullo spiegamento opportuno del sistema.
o Non appoggiare oggetti sopra i moduli dell'airbag o accanto aquesti, sul volante, sul quadrostrumenti o sul pannello frontale posto al di sopra del vano portaoggetti: in caso di urto,infatti, se l'impatto fosse sufficientemente violento da provocare l'entrata in funzionedell'airbag, gli eventuali oggetti presenti potrebbero essere proiettati dall'azione digonfiaggio, ferendo i passeggeri.
o Una volta gonfiato, l'air bag dovrà
essere sostituito da unconcessionario Hyundai autorizzato.o Il paraurti o la relativa protezione devono essere sostituiti utilizzando esclusivamente ricambi originali Hyundai. In caso contrario, si potrebbe impedire ilcorretto funzionamento del sistema SRS (airbag), con gravi conseguenze per i passeggeri.

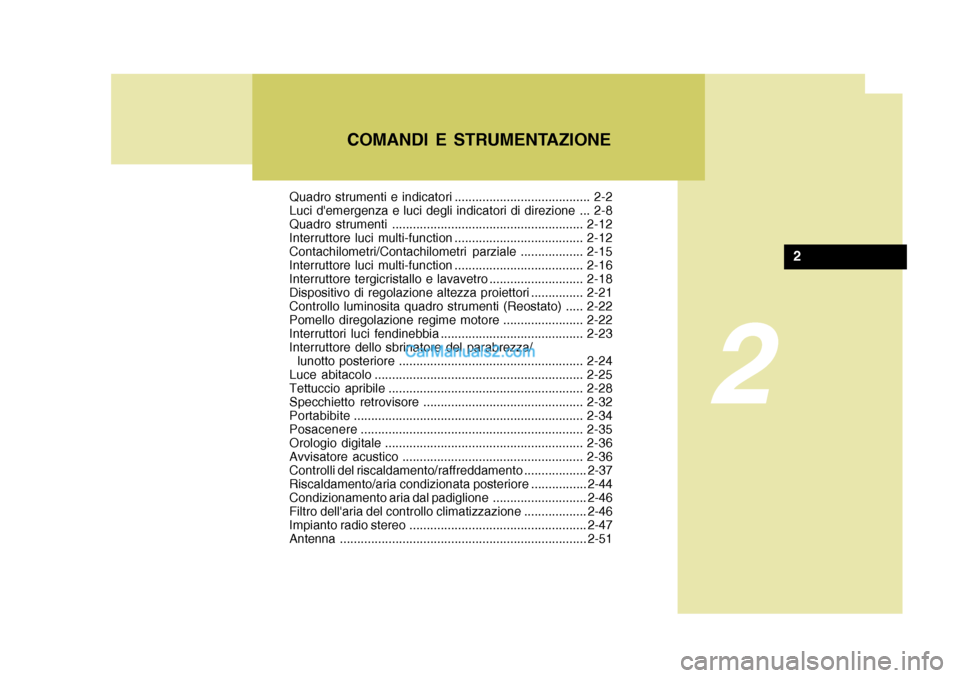

2
Quadro strumenti e indicatori ....................................... 2-2
Luci d'emergenza e luci degli indicatori di direzione ... 2-8
Quadro strumenti .......................................................2-12
Interruttore luci multi-function ..................................... 2-12
Contachilometri/Contachilometri parziale .................. 2-15
Interruttore luci multi-function ..................................... 2-16
Interruttore tergicristallo e lavavetro ........................... 2-18
Dispositivo di regolazione altezza proiettori ............... 2-21
Controllo luminosita quadro strumenti (Reostato) ..... 2-22
Pomello diregolazione regime motore ....................... 2-22
Interruttori luci fendinebbia ......................................... 2-23
Interruttore dello sbrinatore del parabrezza/
lunotto posteriore ..................................................... 2-24
Luce abitacolo ............................................................ 2-25
Tettuccio apribile ........................................................ 2-28
Specchietto retrovisore .............................................. 2-32
Portabibite .................................................................. 2-34
Posacenere ................................................................ 2-35
Orologio digitale ......................................................... 2-36
Avvisatore acustico .................................................... 2-36
Controlli del riscaldam ento/raffreddamento..................2-37
Riscaldamento/aria condizionata posteriore ................2-44
Condizionamento aria dal padiglione ........................... 2-46
Filtro dell'aria del controllo climatizzazione..................2-46
Impianto radio stereo ................................................... 2-47
Antenna ....................................................................... 2-51
COMANDI E STRUMENTAZIONE
2
