8MANUTENZIONE "FAI-DA-TE"
26

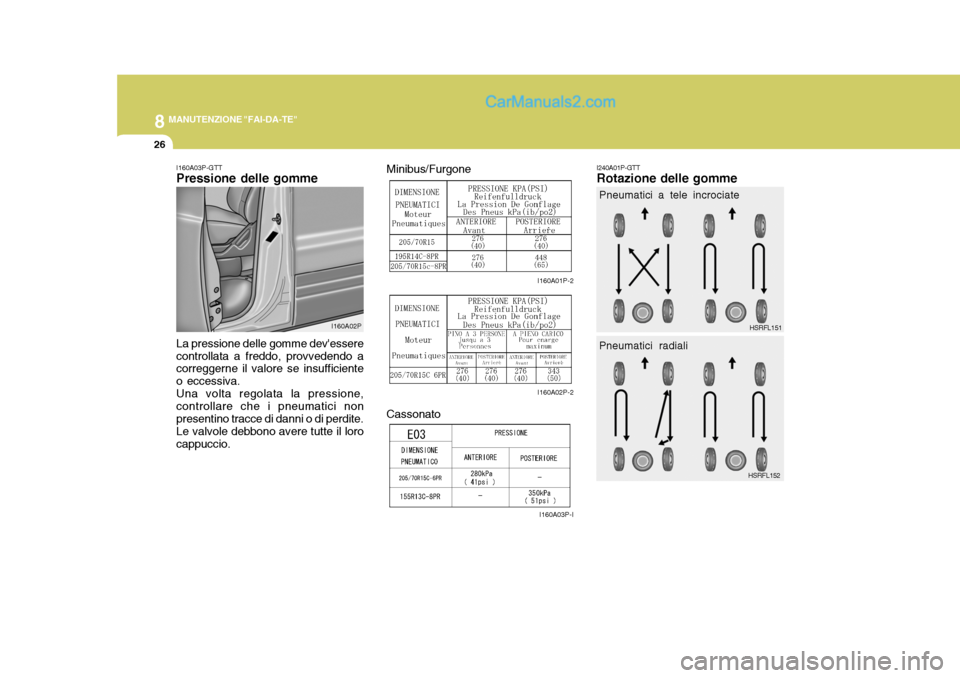

I240A01P-GTT Rotazione delle gomme
Pneumatici a tele incrociate
Pneumatici radiali HSRFL151
HSRFL152I160A03P-GTT Pressione delle gomme La pressione delle gomme dev'essere controllata a freddo, provvedendo a correggerne il valore se insufficiente o eccessiva.Una volta regolata la pressione,controllare che i pneumatici nonpresentino tracce di danni o di perdite.Le valvole debbono avere tutte il lorocappuccio. I160A02P
I160A01P-2
Minibus/Furgone
I160A02P-2
Cassonato
I160A03P-I

8
MANUTENZIONE "FAI-DA-TE"
27

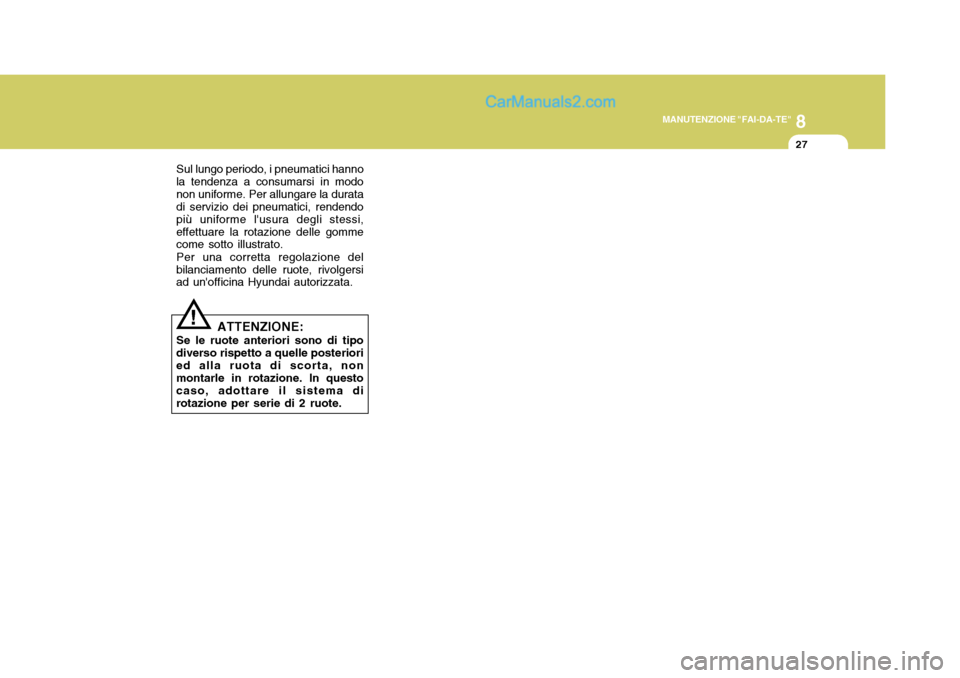

Sul lungo periodo, i pneumatici hanno
la tendenza a consumarsi in modo non uniforme. Per allungare la durata di servizio dei pneumatici, rendendo più uniforme l'usura degli stessi,effettuare la rotazione delle gomme come sotto illustrato.
Per una corretta regolazione del
bilanciamento delle ruote, rivolgersiad un'officina Hyundai autorizzata.
ATTENZIONE:
Se le ruote anteriori sono di tipo
diverso rispetto a quelle posteriori ed alla ruota di scorta, non montarle in rotazione. In questo caso, adottare il sistema dirotazione per serie di 2 ruote.
!

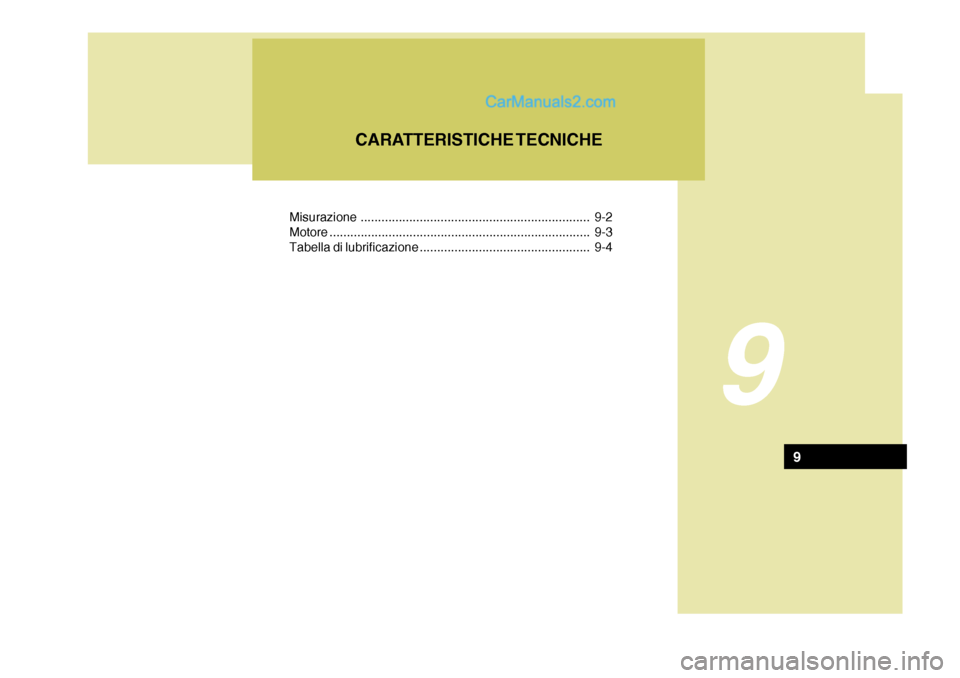

Misurazione .................................................................. 9-2 Motore........................................................................... 9-3
Tabella di lubrificazione ................................................. 9-4
9
CARATTERISTICHE TECNICHE
9

9CARATTERISTICHE TECNICHE
2
Davanti Dietro 7
MINIBUS,
FURGONE
Lunghezza massima Larghezza massimaAltezza massima Passo Carreggiata 3
FURGONE 469518201900 2810 15701545
Davanti Dietro
J010A03P-ATT MISURAZIONE J010A02P-GTT MISURAZIONE
J020A02P-GTTCAPACITA' DEL SERBATOIO CARBURANTEmm
DESCRIZIONE CAPACITA SERBATOIO LIQUIDOMINIBUS,
FURGONE
65 Iitri CASSONATO
70 IitriLUNGO(1t)Cabina
standard 5085 1820 30801570 1408 EXTRA LONGO (1,25 t)
Cabina
standard 54151820 32801570 1408
CASSONATO
Lunghezza massima Larghezza massima PassoCarreggiataCabina
maggiorata
mm
9

1970
6
FURGONE
3
FURGONE 5035

1980 3080

9
4695
1885
15701545
6
FURGONE
LUNGOCORTO
2WD
1885 4WD
4825

1995
15651560

9
CARATTERISTICHE TECNICHE

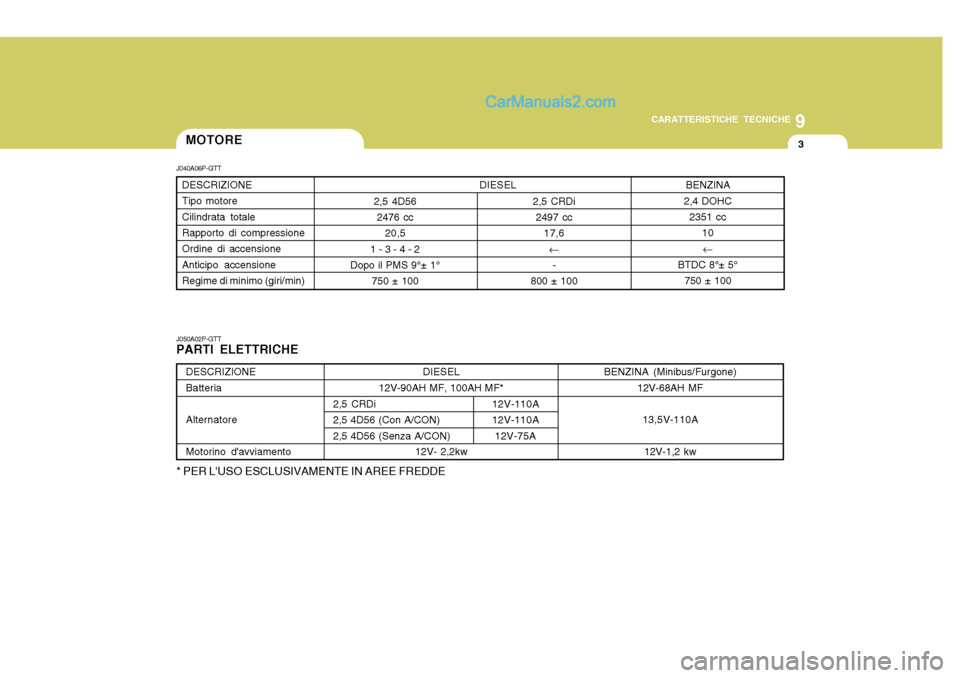

3MOTORE
J040A06P-GTT J050A02P-GTT PARTI ELETTRICHE 2,5 4D56
2476 cc
20,5
1 - 3 - 4 - 2
Dopo il PMS 9°± 1°
750 ± 100
DESCRIZIONE Tipo motoreCilindrata totale Rapporto di compressione Ordine di accensioneAnticipo accensione Regime di minimo (giri/min)DIESEL
BENZINA (Minibus/Furgone) 12V-68AH MF
13,5V-110A
12V-1,2 kw
* PER L'USO ESCLUSIVAMENTE IN AREE FREDDE BENZINA
2,4 DOHC
2351 cc 10

BTDC 8°± 5° 750 ± 100
2,5 CRDi
2497 cc
17,6-
800 ± 100
DESCRIZIONE Batteria Alternatore Motorino d'avviamento DIESEL
12V-90AH MF, 100AH MF*
12V- 2,2kw
2,5 CRDi 2,5 4D56 (Con A/CON)2,5 4D56 (Senza A/CON) 12V-110A12V-110A
12V-75A

9CARATTERISTICHE TECNICHE
4
API CF-4
o superiore,
ACEA B2 or B3 API CF-4 o superiore,
ACEA B4 o superiore
API SJ, SL o superiore,
ILSAC GF-3 o superiore

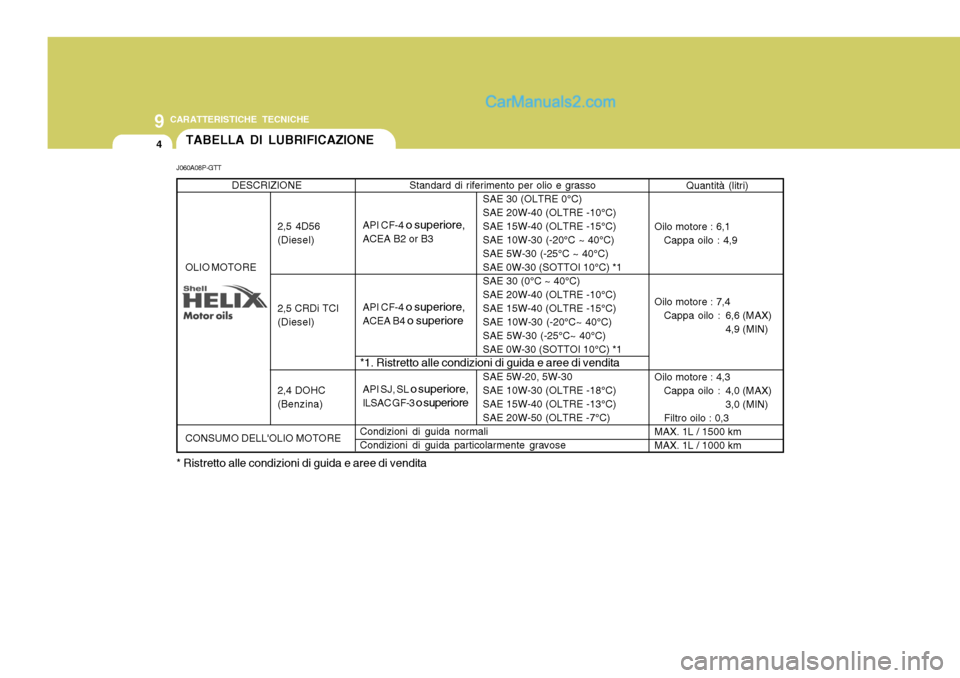

TABELLA DI LUBRIFICAZIONE
J060A08P-GTT
DESCRIZIONE
OLIO MOTORE CONSUMO DELL'OLIO MOTOREQuantità (litri)
Oilo motore : 6,1 Cappa oilo : 4,9
Oilo motore : 7,4 Cappa oilo : 6,6 (MAX) 4,9 (MIN)
Oilo motore : 4,3 Cappa oilo : 4,0 (MAX) 3,0 (MIN)
Filtro oilo : 0,3
MAX. 1L / 1500 km MAX. 1L / 1000 km
2,5 4D56 (Diesel) 2,5 CRDi TCI (Diesel) 2,4 DOHC (Benzina)
* Ristretto alle condizioni di guida e aree di vendita
Standard di riferimento per olio e grasso SAE 30 (OLTRE 0°C) SAE 20W-40 (OLTRE -10°C)SAE 15W-40 (OLTRE -15°C)SAE 10W-30 (-20°C ~ 40°C)SAE 5W-30 (-25°C ~ 40°C)SAE 0W-30 (SOTTOI 10°C) *1SAE 30 (0°C ~ 40°C)SAE 20W-40 (OLTRE -10°C)SAE 15W-40 (OLTRE -15°C)SAE 10W-30 (-20°C~ 40°C)SAE 5W-30 (-25°C~ 40°C)SAE 0W-30 (SOTTOI 10°C) *1
*1. Ristretto alle condizioni di guida e aree di vendita SAE 5W-20, 5W-30SAE 10W-30 (OLTRE -18°C)SAE 15W-40 (OLTRE -13°C)SAE 20W-50 (OLTRE -7°C)
Condizioni di guida normaliCondizioni di guida particolarmente gravose

9
CARATTERISTICHE TECNICHE
5

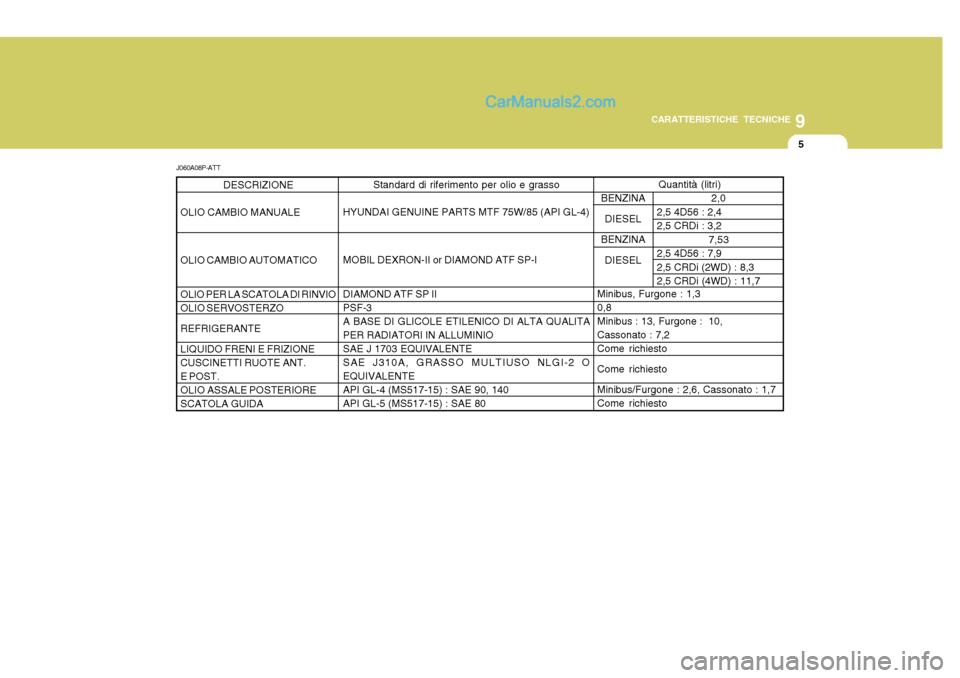

J060A08P-ATT Quantità (litri)
Minibus, Furgone : 1,3 0,8
Minibus : 13, Furgone : 10,Cassonato : 7,2Come richiesto Come richiesto
Minibus/Furgone : 2,6, Cassonato : 1,7 Come richiesto
Standard di riferimento per olio e grasso
HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) MOBIL DEXRON-II or DIAMOND ATF SP-I DIAMOND ATF SP II PSF-3A BASE DI GLICOLE ETILENICO DI ALTA QUALITAPER RADIATORI IN ALLUMINIOSAE J 1703 EQUIVALENTESAE J310A, GRASSO MULTIUSO NLGI-2 OEQUIVALENTEAPI GL-4 (MS517-15) : SAE 90, 140API GL-5 (MS517-15) : SAE 80
DESCRIZIONE
OLIO CAMBIO MANUALE OLIO CAMBIO AUTOMATICO OLIO PER LA SCATOLA DI RINVIO OLIO SERVOSTERZO REFRIGERANTELIQUIDO FRENI E FRIZIONE CUSCINETTI RUOTE ANT.E POST.OLIO ASSALE POSTERIORESCATOLA GUIDA
BENZINA DIESEL
BENZINA DIESEL 2,0
2,5 4D56 : 2,4 2,5 CRDi : 3,2 7,53
2,5 4D56 : 7,92,5 CRDi (2WD) : 8,3 2,5 CRDi (4WD) : 11,7
