2007 Hyundai H-1 (Grand Starex) Manuale del proprietario (in Italian)

2COMANDI E STRUMENTAZIONE
18
4.HIGH (veloce) : Velocità di
funzionamento regolata dall'apposito interruttore.
NOTA:
o Se il clima è molto freddo, prima di azionare il tergicristallo controllare che il ghiaccio non abbia bloccato le spazzole al parabrezza. Il tentatoazionamento del tergicristallo con le spazzole incollate al parabrezza potrebbe far bruciareil motorino.
o Se il tergicristallo dovesse
smettere di funzionare a causadella presenza di ghiaccio o di altri corpi sul parabrezza, è possibile che il motorino si brucianche ad interruttore del tergicristallo spento. Se si dovesse verificare ciò, fermareimmediatamente il veicolo, portare su "off" il motorino di avviamento, e pulire il parabrezzaper consentire il corretto funzionamento del tergicristallo.

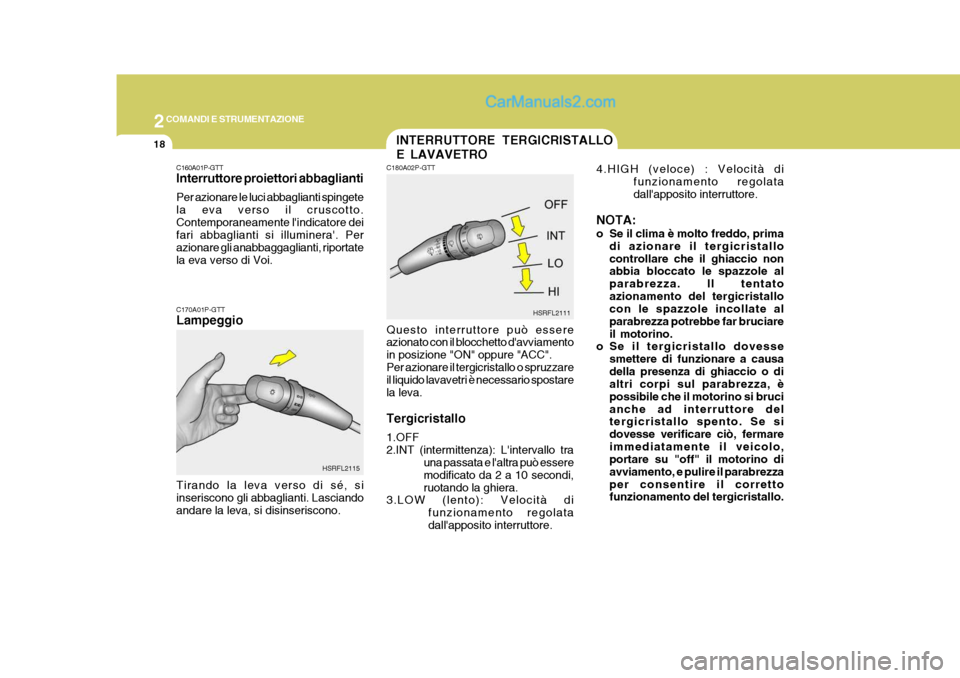

INTERRUTTORE TERGICRISTALLO E LAVAVETRO
C180A02P-GTT
Questo interruttore può essere azionato con il blocchetto d'avviamento in posizione "ON" oppure "ACC".Per azionare il tergicristallo o spruzzare il liquido lavavetri è necessario spostare la leva. Tergicristallo 1.OFF 2.INT (intermittenza): L'intervallo tra una passata e l'altra può esseremodificato da 2 a 10 secondi,ruotando la ghiera.
3.LOW (lento): Velocità di
funzionamento regolatadall'apposito interruttore. HSRFL2111
C170A01P-GTT Lampeggio
Tirando la leva verso di sé, si inseriscono gli abbaglianti. Lasciando andare la leva, si disinseriscono. HSRFL2115
C160A01P-GTT Interruttore proiettori abbaglianti Per azionare le luci abbaglianti spingete la eva verso il cruscotto.Contemporaneamente l'indicatore dei fari abbaglianti si illuminera'. Per azionare gli anabbaggaglianti, riportatela eva verso di Voi.

2
COMANDI E STRUMENTAZIONE
19

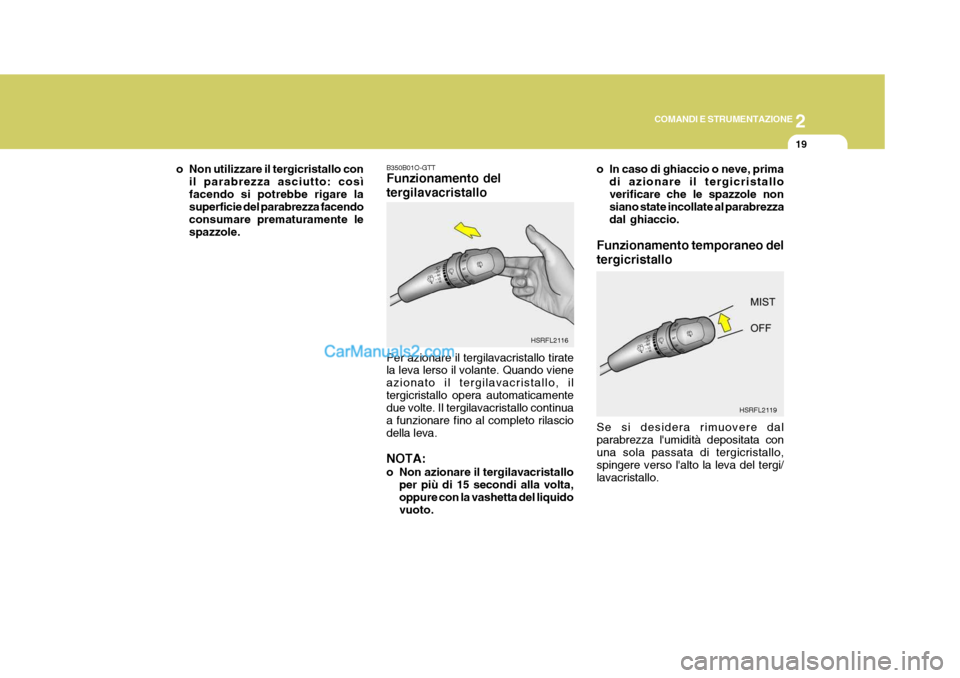

B350B01O-GTT Funzionamento del tergilavacristallo Per azionare il tergilavacristallo tirate la leva lerso il volante. Quando viene azionato il tergilavacristallo, iltergicristallo opera automaticamente due volte. Il tergilavacristallo continua a funzionare fino al completo rilasciodella leva. NOTA:
o Non azionare il tergilavacristallo
per più di 15 secondi alla volta, oppure con la vashetta del liquido vuoto. HSRFL2116
o Non utilizzare il tergicristallo con
il parabrezza asciutto: così facendo si potrebbe rigare la superficie del parabrezza facendo consumare prematuramente lespazzole.
HSRFL2119
Se si desidera rimuovere dal parabrezza l'umidità depositata conuna sola passata di tergicristallo, spingere verso l'alto la leva del tergi/ lavacristallo.
o In caso di ghiaccio o neve, prima
di azionare il tergicristalloverificare che le spazzole non siano state incollate al parabrezza dal ghiaccio.
Funzionamento temporaneo del tergicristallo

2COMANDI E STRUMENTAZIONE
20
5. : Con la ghiera del tergilunotto inquesta posizione, viene spruzzato sul vetro del lunotto posteriore il fluido lavavetro ed entra in funzione il tergilunotto.
Non azionare il lavalunotto di continuoper più di 15 secondi, oppure con la vaschetta del liquido vuota; il sistema si potrebbe danneggiare. Non azionareil tergilunotto se il vetro è asciutto: si potrebbe rigare il vetro e causare l'usura prematura della spazzola.Per la stessa ragione, non azionare il lavalunotto se non c'è più liquido nella vaschetta. NOTA:
o Se il clima è molto freddo, prima di azionare il tergilunottocontrollare che il ghiaccio non abbia bloccato la spazzola al vetro. Il tentatoazionamento del tergilunotto con laspazzola incollata al vetro potrebbe far bruciare il motorino.

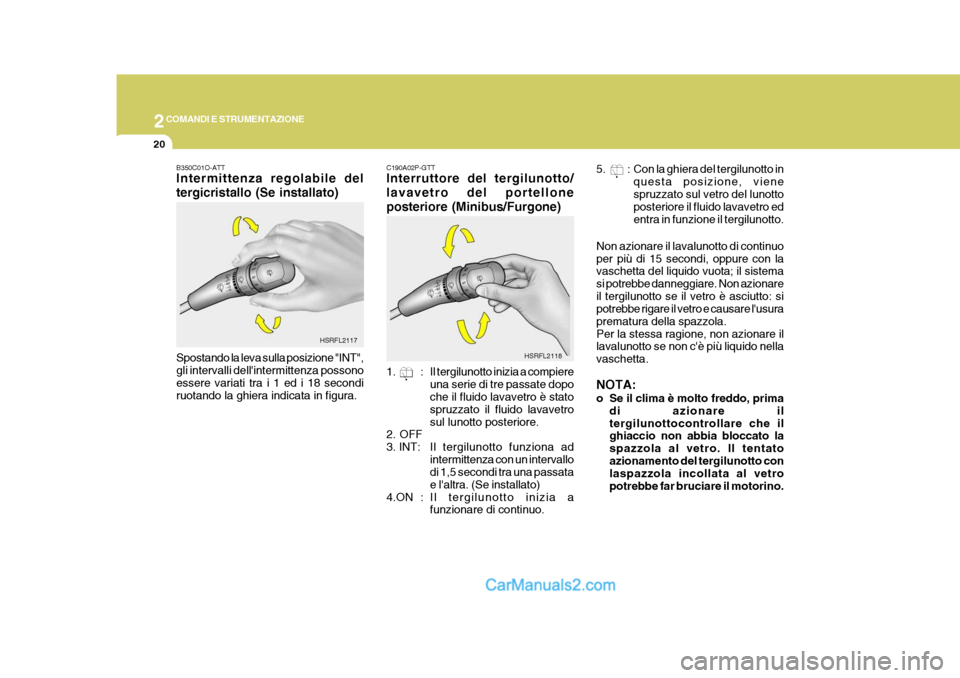

B350C01O-ATT Intermittenza regolabile del tergicristallo (Se installato) Spostando la leva sulla posizione "INT", gli intervalli dell'intermittenza possono essere variati tra i 1 ed i 18 secondi ruotando la ghiera indicata in figura. HSRFL2117C190A02P-GTT Interruttore del tergilunotto/ lavavetro del portelloneposteriore (Minibus/Furgone)
1. : Il tergilunotto inizia a compiere
una serie di tre passate dopo che il fluido lavavetro è stato spruzzato il fluido lavavetrosul lunotto posteriore.
2. OFF
3. INT: Il tergilunotto funziona ad
intermittenza con un intervallo di 1,5 secondi tra una passata e l'altra. (Se installato)
4.ON : I l tergilunotto inizia a
funzionare di continuo. HSRFL2118

2
COMANDI E STRUMENTAZIONE
21
2WD 6 0 0 0 0
-
2
2WD
3 0
- - - -

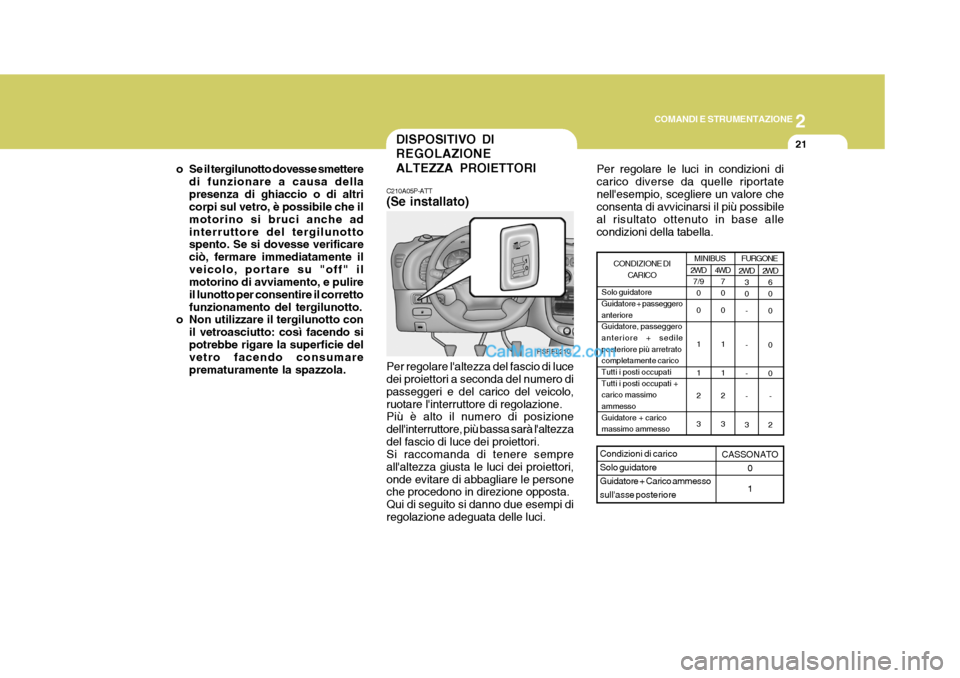

3DISPOSITIVO DI REGOLAZIONE ALTEZZA PROIETTORI
C210A05P-ATT (Se installato) Per regolare l'altezza del fascio di luce dei proiettori a seconda del numero di passeggeri e del carico del veicolo,ruotare l'interruttore di regolazione. Più è alto il numero di posizione dell'interruttore, più bassa sarà l'altezzadel fascio di luce dei proiettori. Si raccomanda di tenere sempre all'altezza giusta le luci dei proiettori,onde evitare di abbagliare le persone che procedono in direzione opposta. Qui di seguito si danno due esempi diregolazione adeguata delle luci. HSRFL210
o Se il tergilunotto dovesse smettere
di funzionare a causa dellapresenza di ghiaccio o di altri corpi sul vetro, è possibile che il motorino si bruci anche adinterruttore del tergilunotto spento. Se si dovesse verificare ciò, fermare immediatamente ilveicolo, portare su "off" il motorino di avviamento, e pulire il lunotto per consentire il correttofunzionamento del tergilunotto.
o Non utilizzare il tergilunotto con
il vetroasciutto: così facendo sipotrebbe rigare la superficie del vetro facendo consumare prematuramente la spazzola. Per regolare le luci in condizioni dicarico diverse da quelle riportatenell'esempio, scegliere un valore che consenta di avvicinarsi il più possibile al risultato ottenuto in base allecondizioni della tabella.
2WD
7/9
0 0 1 1 2 3
CONDIZIONE DI
CARICO
Solo guidatore Guidatore + passeggero anteriore Guidatore, passeggeroanteriore + sedile posteriore più arretrato completamente caricoTutti i posti occupati Tutti i posti occupati + carico massimoammesso Guidatore + carico massimo ammesso
Condizioni di carico Solo guidatoreGuidatore + Carico ammessosull'asse posteriore
CASSONATO 0 1
FURGONE
4WD 7 0 0 1 1 2 3
MINIBUS

2COMANDI E STRUMENTAZIONE

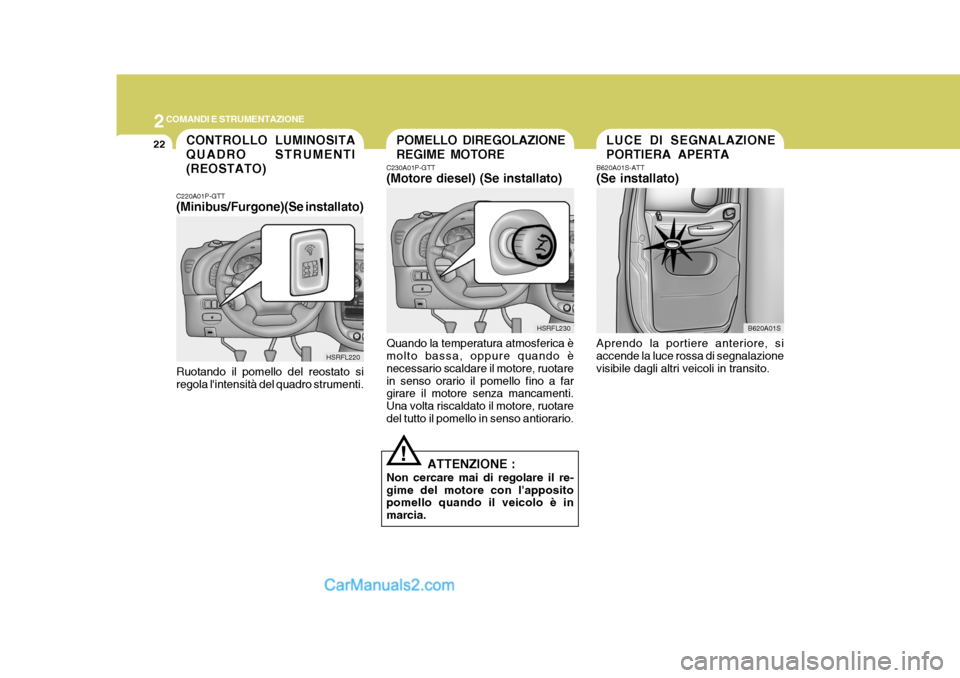

22LUCE DI SEGNALAZIONE PORTIERA APERTA
B620A01S-ATT (Se installato) Aprendo la portiere anteriore, si accende la luce rossa di segnalazione visibile dagli altri veicoli in transito. B620A01SCONTROLLO LUMINOSITA QUADRO STRUMENTI(REOSTATO)
C220A01P-GTT (Minibus/Furgone)(Se installato)
HSRFL220
Ruotando il pomello del reostato si regola l'intensità del quadro strumenti.POMELLO DIREGOLAZIONE REGIME MOTORE
HSRFL230
C230A01P-GTT (Motore diesel) (Se installato)
!
Quando la temperatura atmosferica è molto bassa, oppure quando è necessario scaldare il motore, ruotarein senso orario il pomello fino a far girare il motore senza mancamenti. Una volta riscaldato il motore, ruotaredel tutto il pomello in senso antiorario.
ATTENZIONE :
Non cercare mai di regolare il re-gime del motore con l'apposito pomello quando il veicolo è in marcia.

2
COMANDI E STRUMENTAZIONE

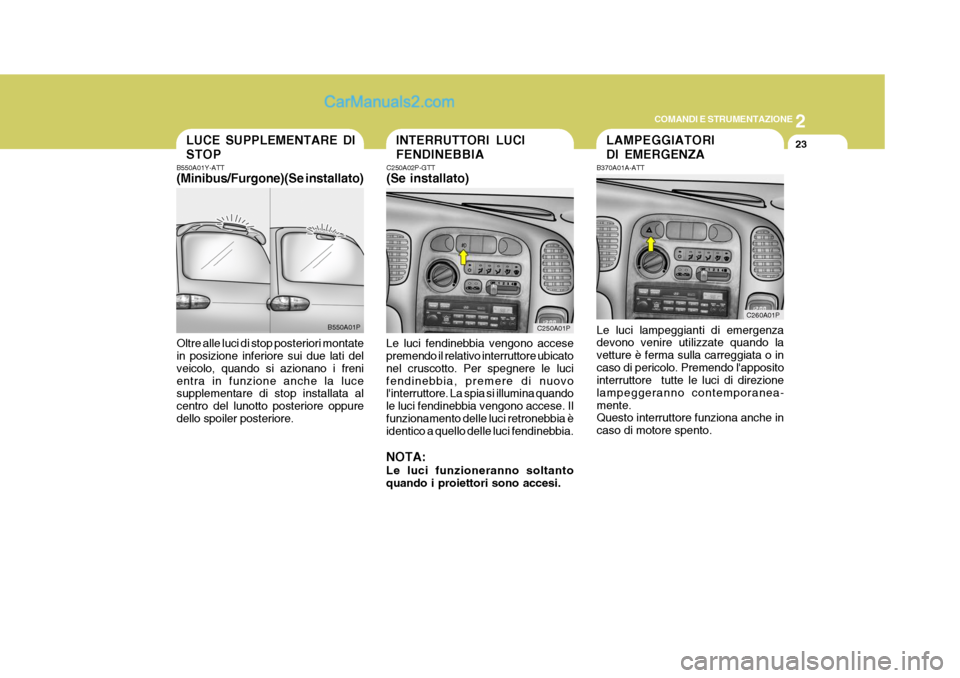

23LUCE SUPPLEMENTARE DI STOP
B550A01Y-ATT (Minibus/Furgone)(Se installato) Oltre alle luci di stop posteriori montate in posizione inferiore sui due lati del veicolo, quando si azionano i frenientra in funzione anche la luce supplementare di stop installata al centro del lunotto posteriore oppuredello spoiler posteriore. B550A01PINTERRUTTORI LUCI FENDINEBBIA
C250A02P-GTT (Se installato)
Le luci fendinebbia vengono accese premendo il relativo interruttore ubicato nel cruscotto. Per spegnere le lucifendinebbia, premere di nuovo l'interruttore. La spia si illumina quando le luci fendinebbia vengono accese. Ilfunzionamento delle luci retronebbia è identico a quello delle luci fendinebbia. NOTA: Le luci funzioneranno soltanto quando i proiettori sono accesi. C250A01P
C260A01P
LAMPEGGIATORI DI EMERGENZA
B370A01A-ATT Le luci lampeggianti di emergenza devono venire utilizzate quando la vetture è ferma sulla carreggiata o incaso di pericolo. Premendo l'apposito interruttore tutte le luci di direzione lampeggeranno contemporanea-mente. Questo interruttore funziona anche in caso di motore spento.

2COMANDI E STRUMENTAZIONE

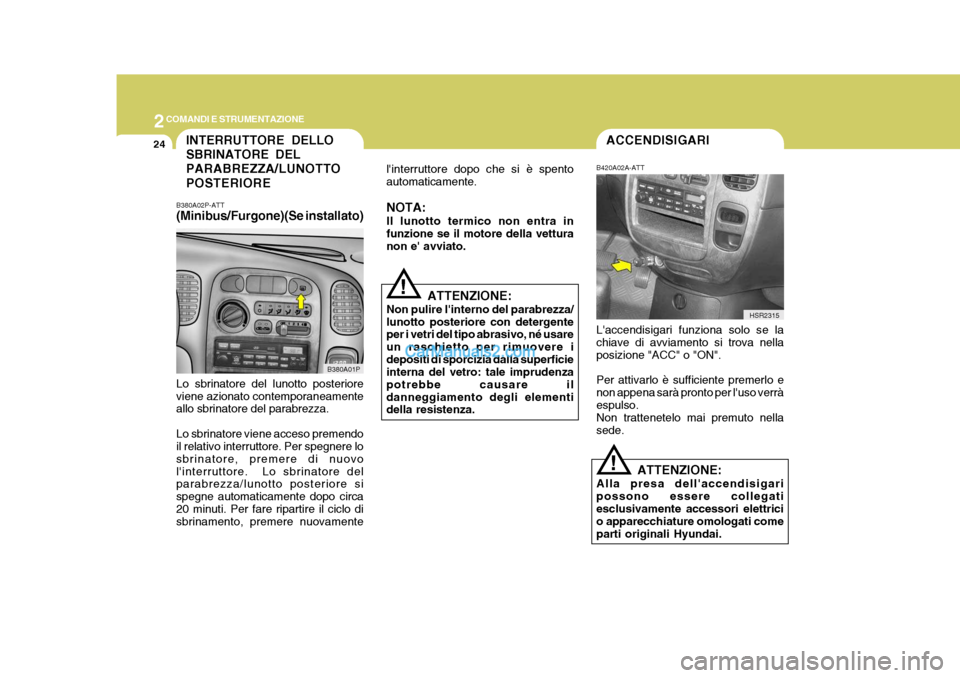

24INTERRUTTORE DELLO SBRINATORE DELPARABREZZA/LUNOTTO POSTERIORE
B380A02P-ATT (Minibus/Furgone)(Se installato)
B380A01P
Lo sbrinatore del lunotto posteriore viene azionato contemporaneamente allo sbrinatore del parabrezza. Lo sbrinatore viene acceso premendo il relativo interruttore. Per spegnere lo sbrinatore, premere di nuovol'interruttore. Lo sbrinatore del parabrezza/lunotto posteriore si spegne automaticamente dopo circa20 minuti. Per fare ripartire il ciclo di sbrinamento, premere nuovamente ATTENZIONE:
Non pulire l'interno del parabrezza/ lunotto posteriore con detergente per i vetri del tipo abrasivo, né usare un raschietto per rimuovere idepositi di sporcizia dalla superficie interna del vetro: tale imprudenza potrebbe causare ildanneggiamento degli elementi della resistenza.
!
l'interruttore dopo che si è spento automaticamente. NOTA: Il lunotto termico non entra in funzione se il motore della vettura non e' avviato.
HSR2315
ATTENZIONE:
Alla presa dell'accendisigari possono essere collegati esclusivamente accessori elettrici o apparecchiature omologati comeparti originali Hyundai.
!
ACCENDISIGARI
B420A02A-ATT L'accendisigari funziona solo se la chiave di avviamento si trova nellaposizione "ACC" o "ON". Per attivarlo è sufficiente premerlo e non appena sarà pronto per l'uso verrà espulso. Non trattenetelo mai premuto nellasede.

2
COMANDI E STRUMENTAZIONE

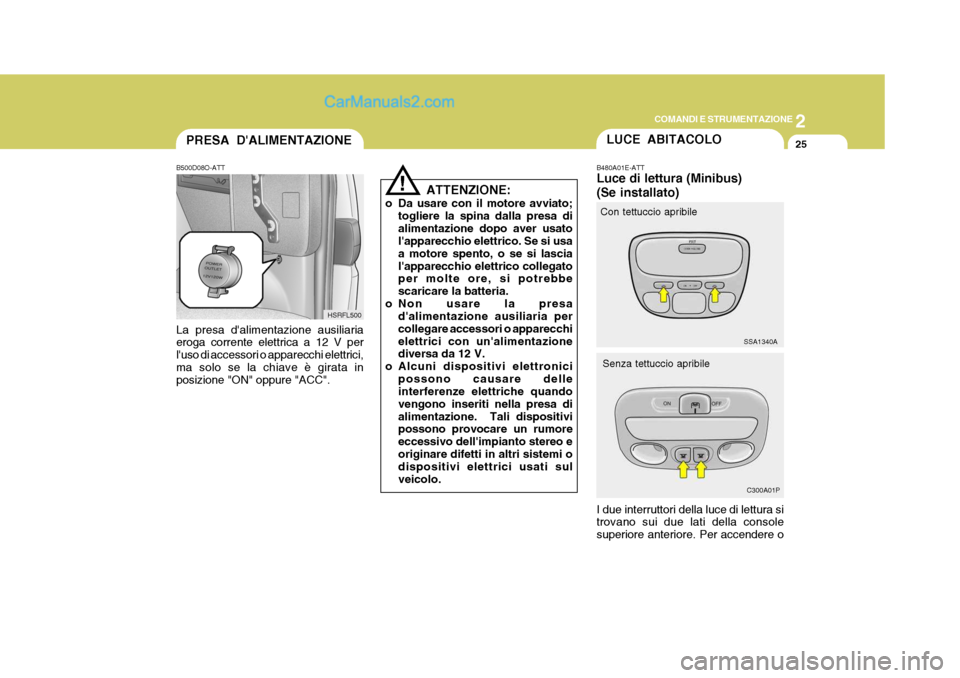

25PRESA D'ALIMENTAZIONE
B500D08O-ATT La presa d'alimentazione ausiliaria eroga corrente elettrica a 12 V per l'uso di accessori o apparecchi elettrici,ma solo se la chiave è girata in posizione "ON" oppure "ACC". ATTENZIONE:
o Da usare con il motore avviato; togliere la spina dalla presa di alimentazione dopo aver usato l'apparecchio elettrico. Se si usa a motore spento, o se si lascial'apparecchio elettrico collegato per molte ore, si potrebbe scaricare la batteria.
o Non usare la presa d'alimentazione ausiliaria percollegare accessori o apparecchielettrici con un'alimentazione diversa da 12 V.
o Alcuni dispositivi elettronici possono causare delleinterferenze elettriche quando vengono inseriti nella presa dialimentazione. Tali dispositivi possono provocare un rumore eccessivo dell'impianto stereo eoriginare difetti in altri sistemi o dispositivi elettrici usati sul veicolo.
!
HSRFL500
LUCE ABITACOLO
B480A01E-ATT Luce di lettura (Minibus) (Se installato)
SSA1340A
Con tettuccio apribile
Senza tettuccio apribile C300A01P
I due interruttori della luce di lettura si trovano sui due lati della console superiore anteriore. Per accendere o
