AVVIAMENTO E GUIDA
25SISTEMA DI ALLARME RETROMARCIA
o Il segnale di allarme che vieneemesso può variare a seconda degli oggetti.
o Il segnale di allarme sonoro potrebbe non attivarsi in presenzadi ghiaccio o corpi estranei(sporcizia, fango, ecc.) sul sensore.
o Esiste la possibilità che il sistema
di allarme per la retromarcia nonfunzioni correttamente in caso di marcia su fondo stradale non uniforme (mulattiere, stradesterrate, sconnesse, ecc.) o su pendii.
o Non premere, non rigare la superficie del sensore. Tale imprudenza potrebbe danneggiarefacilmente il rivestimento.
o Il sistema dei sensori potrebbe
non riconoscere gli oggettiappuntiti, gli indumenti invernali pesanti o la spugna (tali elementi tendono ad assorbire lafrequenza).
o Pulire i sensori dalla sporcizia
utilizzando una spugna morbidae acqua pulita.
C400A01P-GTT (Se installato) Il sistema di allarme retromarcia assiste il guidatore durante la retromarcia del veicolo, segnalando con un cicalinol'eventuale presenza di oggetti ad una distanza di 1200 mm o meno dal veicolo. Questo sistema è soltanto un sistemasupplementare. NOTA:
o Il sistema di allarme per la
retromarcia dev'essere considerato solo come una funzione ausiliaria. Il conducente è tenuto comunque ad accertarsiche il terreno dietro al veicolo sia sgombro. Sensore
HSRFL160
In mancanza del marciapiede, e comunque se è necessario impedirequalsiasi movimento al veicolo, bloccare le ruote.
o In talune condizioni c'è la possibilità
che il freno di stazionamento rimangabloccato dal ghiaccio in posizione inserita. Questo inconveniente èpiuttosto frequente nei casi in cui si accumula della neve o del ghiaccio intorno o vicino ai freni posteriori,oppure nel caso i freni siano bagnati. Se sussiste la possibilità che il freno di stazionamento rimanga bloccatoper il ghiaccio, inserirlo temporaneamente mentre si porta la leva del cambio in "P" (cambioautomatico) oppure in prima o in retromarcia (cambio manuale), e bloccare le ruote posteriori in modoche il veicolo non si possa muovere. Terminate queste operazioni, disinserire il freno di stazionamento.

4
CORROSION PREVENTION AND APPEARANCE CARE
43
4
IN CASO DI EMERGENZA
43
G200D01P-GTT Pannello interno
G200D01P-IFUSIBLE
1 23 4 56 7 8 9
10 1112 13 14 CIRCUITO PROTETTO
Interruttore specchietti esterni regolabili elettricamente
Impianto stereo, Orologio digitale, Accendisigari, Altimetro, Centralina controllo
bloccaggio inserimento cambio automatico e bloccaggio chiavetta di avviamentoPresa d'alimentazione
Centralina di controllo riscaldamento, Attuatore modo
Tergi/lavacristallo
Tergi/lavalunotto
Relè tettuccio apribile anteriore/posteriore sinistro, Relè riscaldatore PTC, Relè
riscaldatore filtro carburante, Sensore termico, Relè proiettori, Relè principale ventilatore
del condensatore, Interruttore HLLD, Relè ventilatore intercooler
Centralina ETACM, Interruttore Power & Hold, Relè tergicristallo, Riduttore di tensione
cinture anteriori, Relè soffiatore, Relè soffiatore superiore, Relè sbrinatore specchietti
esterni, Relè sbrinatore lunotto posteriore, Relè soffiatore posteriore, Interruttore
principale soffiatore posteriore, Interruttore secondario soffiatore posterioreRelè luce retronebbia
Interruttore del riscaldatore del sedile
Quadro strumentiCentralina SRS (Airbag)
Centralina ABS, Interruttore di folle, Interruttore luci retromarcia, Sensore di velocità
veicolo, Sensore presenza acqua nel carburante, Interruttore filtro carburante,
Riscaldatore filtro carburante, Interruttore posizione cambio, Quadro strumenti, TCM,
Interruttore luci di stop, Centralina controllo bloccaggio inserimento cambio automatico
e bloccaggio chiavetta di avviamento, Sensore G, Interruttore di overdrive, Leva cambioautomatico
Interruttore luci di emergenza
AMPERAGIO 10A 15A15A 10A20A15A 10A 10A 10A 20A10A10A 10A10A

44IN CASO DI EMERGENZA
46

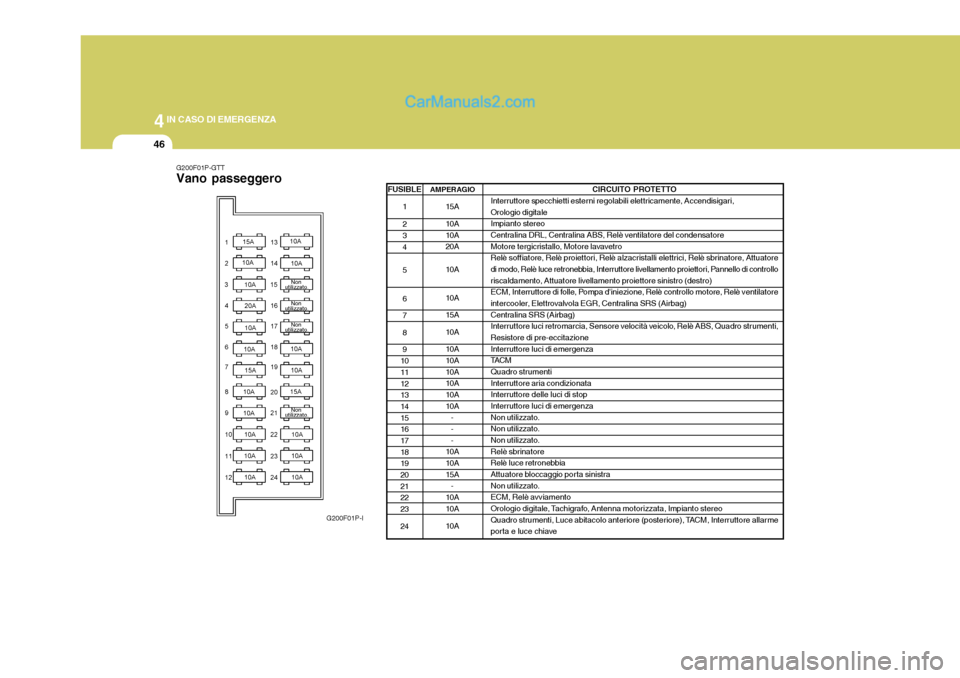

G200F01P-GTT Vano passeggero
G200F01P-I CIRCUITO PROTETTO
Interruttore specchietti esterni regolabili elettricamente, Accendisigari, Orologio digitale Impianto stereo
Centralina DRL, Centralina ABS, Relè ventilatore del condensatore
Motore tergicristallo, Motore lavavetro
Relè soffiatore, Relè proiettori, Relè alzacristalli elettrici, Relè sbrinatore, Attuatore
di modo, Relè luce retronebbia, Interruttore livellamento proiettori, Pannello di controllo
riscaldamento, Attuatore livellamento proiettore sinistro (destro)
ECM, Interruttore di folle, Pompa d'iniezione, Relè controllo motore, Relè ventilatore
intercooler, Elettrovalvola EGR, Centralina SRS (Airbag)
Centralina SRS (Airbag)
Interruttore luci retromarcia, Sensore velocità veicolo, Relè ABS, Quadro strumenti,Resistore di pre-eccitazione Interruttore luci di emergenza
TA C M
Quadro strumenti
Interruttore aria condizionata Interruttore delle luci di stopInterruttore luci di emergenza
Non utilizzato.
Non utilizzato.
Non utilizzato. Relè sbrinatore
Relè luce retronebbia
Attuatore bloccaggio por ta sinistra
Non utilizzato.
ECM, Relè avviamento
Orologio digitale, Tachigrafo, Antenna motorizzata, Impianto stereo
Quadro strumenti, Luce abitacolo anteriore (posteriore), TACM, Interruttore allarme
porta e luce chiave
AMPERAGIO
15A 10A 10A20A 10A 10A 15A10A10A 10A 10A10A 10A 10A- - -
10A 10A 15A -
10A10A 10A
FUSIBLE
1 2 34 5 6 7 8 9
10 1112 1314 15 1617 18 1920 21 2223 24
