2006 Hyundai H-1 (Grand Starex) Handleiding (in Dutch)

4
CORROSION PREVENTION AND APPEARANCE CARE
29
4
IN GEVAL VAN PECH
29
zekeringen worden gecontroleerd.
4. Druk de nieuwe zekering met
hetzelfde amperage op zijn plaats. De zekering moet goed worden aangebracht. Als u niet in het bezitbent van een extra zekering, gebruik dan een zekering van hetzelfde of een lager amperage van eenverbruiker die u tijdelijk buiten werking kunt stellen. Bijvoorbeeld de radio of de sigarettenaansteker.Vergeet niet deze zekering te vervangen.
G200B02A
Goed
Doorgebrand
!
LET OP:
Een doorgebrande zekering is een indicatie van een storing in een elektrisch circuit. Als de zekering na het vervangen direct weerdoorbrandt, moet de storing door een Hyundai dealer worden opgespoord en verholpen. Eenzekering mag nooit door een zekering met een hoger amperage worden vervangen. De montage vaneen zwaardere zekering kan beschadigingen of brand tot gevolg hebben. N.B.: Zie bladzijde 4-40 voor de beschrijving van de zekeringhouder. KOPLAMPEN AFSTELLEN
G290A03P-GXT Bij het afstellen van de koplampen moet de volgende procedure worden aangehouden.
1. Controleer of de spanning van alle banden correct is.
2. Plaats de auto op een vlakke vloer
en druk de voorbumper en de achterbumper enkele malen naar beneden.
3. Zorg ervoor dat de auto niet is beladen (het peil van de koelvloeistofen de motorolie moet correct zijn ende brandstoftank gevuld; reservewiel, krik en gereedschap moeten zich op hun plaatsbevinden). De bestuurder of een voorwerp met een overeenkomstig gewicht moet zich op debestuurdersstoel bevinden.
4. Reinig de koplampglazen en schakel
het dimlicht in.

44IN GEVAL VAN PECH
30

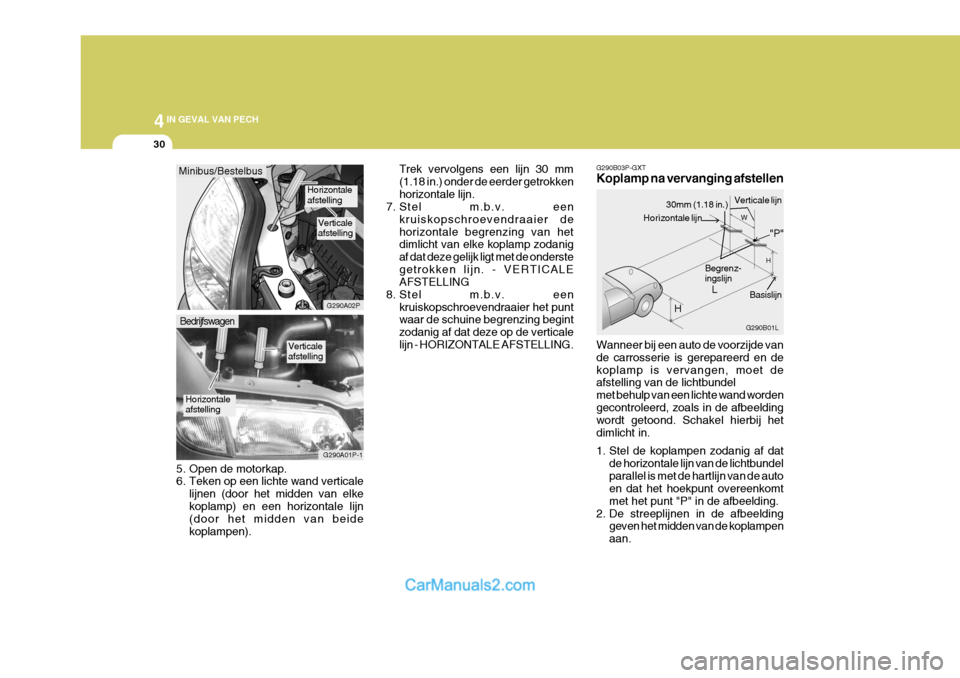

G290B03P-GXT Koplamp na vervanging afstellen Wanneer bij een auto de voorzijde van de carrosserie is gerepareerd en dekoplamp is vervangen, moet de afstelling van de lichtbundel met behulp van een lichte wand wordengecontroleerd, zoals in de afbeelding wordt getoond. Schakel hierbij het dimlicht in.
1. Stel de koplampen zodanig af dat
de horizontale lijn van de lichtbundel parallel is met de hartlijn van de auto en dat het hoekpunt overeenkomt met het punt "P" in de afbeelding.
2. De streeplijnen in de afbeelding geven het midden van de koplampenaan. G290B01L
L
W
H
H Begrenz- ingslijn
Basislijn
"P"
Horìzontale lijn
30mm (1.18 in.) Verticale lijn
Trek vervolgens een lijn 30 mm (1.18 in.) onder de eerder getrokkenhorizontale lijn.
7. Stel m.b.v. een
kruiskopschroevendraaier dehorizontale begrenzing van het dimlicht van elke koplamp zodanig af dat deze gelijk ligt met de onderstegetrokken lijn. - VERTICALE AFSTELLING
8. Stel m.b.v. een kruiskopschroevendraaier het puntwaar de schuine begrenzing begint zodanig af dat deze op de verticalelijn - HORIZONTALE AFSTELLING.
G290A01P-1
Bedrijfswagen
Minibus/Bestelbus
G290A02P
Verticale afstelling
Horizontaleafstelling
Verticale afstelling
Horizontaleafstelling
5. Open de motorkap.
6. Teken op een lichte wand verticale lijnen (door het midden van elke koplamp) en een horizontale lijn (door het midden van beide koplampen).

4
CORROSION PREVENTION AND APPEARANCE CARE
31
4
IN GEVAL VAN PECH
31
MINIBUS 894
- -
BEDRIJFSWAGEN-
1272
2WD
Lange
wielbasis
Extra lange wielbasis
BESTELBUS 855
- - BEDRIJFSWAGEN
-
847845
mm
2WD
Lange
wielbasis
Extra lange wielbasis
MINIBUS
- - BESTELBUS
--
mm

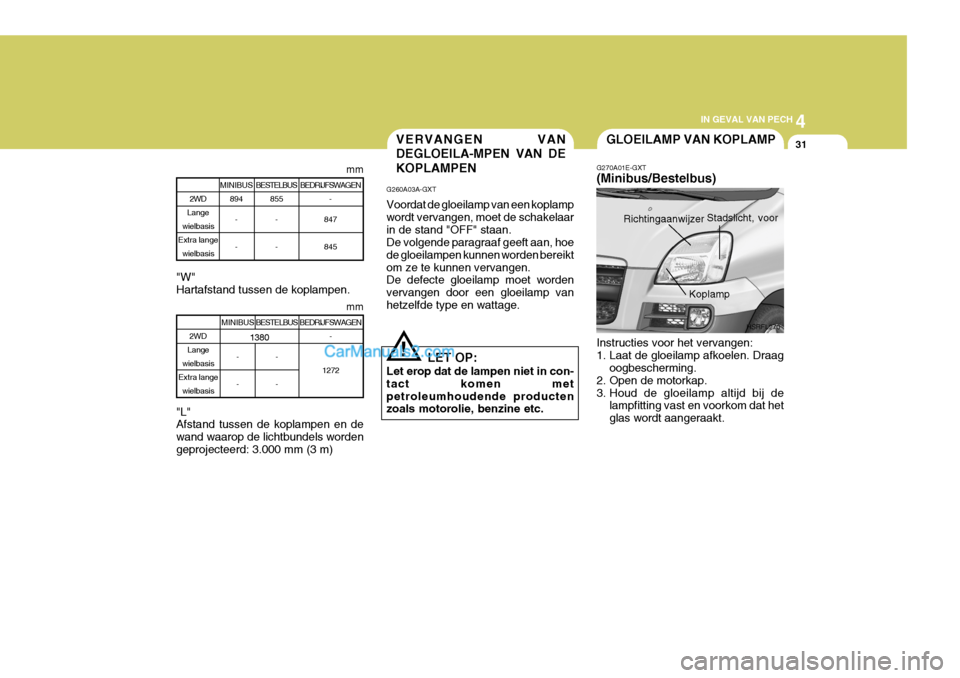

"W" Hartafstand tussen de koplampen.
1380
"L" Afstand tussen de koplampen en de wand waarop de lichtbundels wordengeprojecteerd: 3.000 mm (3 m)Instructies voor het vervangen:
1. Laat de gloeilamp afkoelen. Draag oogbescherming.
2. Open de motorkap.
3. Houd de gloeilamp altijd bij de lampfitting vast en voorkom dat hetglas wordt aangeraakt. HSRFL270
GLOEILAMP VAN KOPLAMP
Richtingaanwijzer
Koplamp
G270A01E-GXT (Minibus/Bestelbus)
VERVANGEN VAN DEGLOEILA-MPEN VAN DE KOPLAMPEN
G260A03A-GXT Voordat de gloeilamp van een koplamp wordt vervangen, moet de schakelaarin de stand "OFF" staan. De volgende paragraaf geeft aan, hoe de gloeilampen kunnen worden bereiktom ze te kunnen vervangen. De defecte gloeilamp moet worden vervangen door een gloeilamp vanhetzelfde type en wattage.
LET OP:
Let erop dat de lampen niet in con-tact komen metpetroleumhoudende producten zoals motorolie, benzine etc.
! Stadslicht, voor

44IN GEVAL VAN PECH
32
8. Verwijder de afscherming van de
nieuwe gloeilamp en breng hem zodanig aan dat de lampfitting in de opening van de koplamp past. Druk de borgveer op zijn plaats, breng destofkap aan en sluit de elektrische bedrading aan.
9. Gebruik de beschermkap en de verpakking om de oude gloeilampdirect op te ruimen.
10.Controleer of de koplamp juist is afgesteld. (1) Koplamp (2) Stadslichten, voor (3) Richtingaanwijzer HSRFL275
(1)
(2)
(3)
HSRFL274

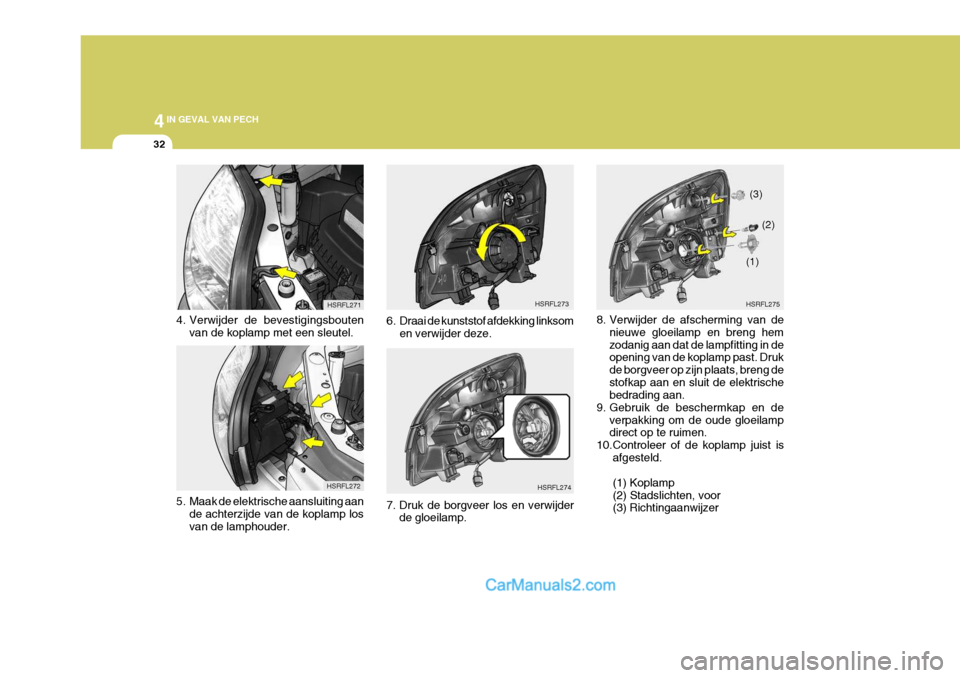

7. Druk de borgveer los en verwijder de gloeilamp. HSRFL273
6. Draai de kunststof afdekking linksom en verwijder deze.
4. Verwijder de bevestigingsbouten
van de koplamp met een sleutel.
HSRFL272
5. Maak de elektrische aansluiting aan de achterzijde van de koplamp los van de lamphouder. HSRFL271

4
CORROSION PREVENTION AND APPEARANCE CARE
33
4
IN GEVAL VAN PECH
33
!
G270A03O
WAARSCHUWING:

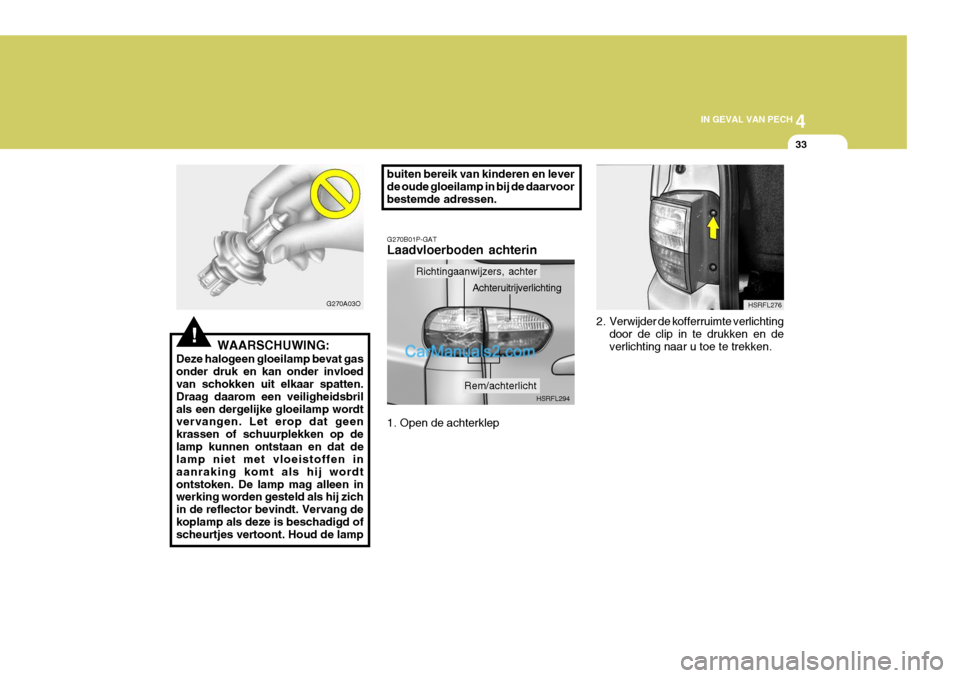

Deze halogeen gloeilamp bevat gas onder druk en kan onder invloed van schokken uit elkaar spatten. Draag daarom een veiligheidsbrilals een dergelijke gloeilamp wordt vervangen. Let erop dat geen krassen of schuurplekken op delamp kunnen ontstaan en dat de lamp niet met vloeistoffen in aanraking komt als hij wordtontstoken. De lamp mag alleen in werking worden gesteld als hij zich in de reflector bevindt. Vervang dekoplamp als deze is beschadigd of scheurtjes vertoont. Houd de lamp 2. Verwijder de kofferruimte verlichting
door de clip in te drukken en deverlichting naar u toe te trekken.HSRFL276
G270B01P-GAT Laadvloerboden achterin
1. Open de achterklep
buiten bereik van kinderen en lever de oude gloeilamp in bij de daarvoor bestemde adressen.
HSRFL294
Richtingaanwijzers, achter
Achteruitrijverlichting
Rem/achterlicht

44IN GEVAL VAN PECH
34

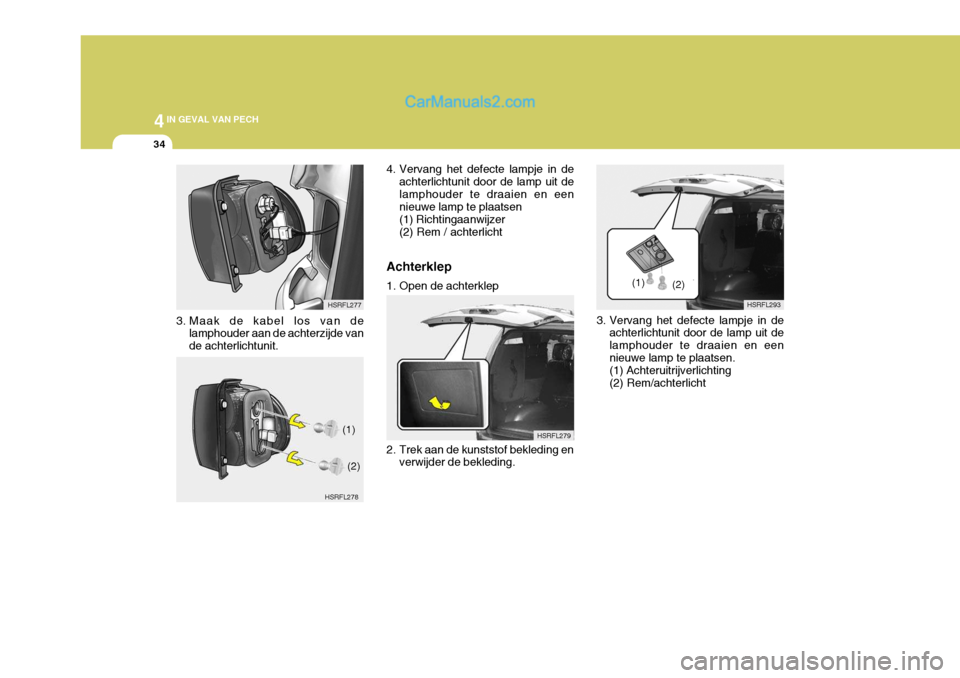

4. Vervang het defecte lampje in de
achterlichtunit door de lamp uit de lamphouder te draaien en een nieuwe lamp te plaatsen
(1) Richtingaanwijzer (2) Rem / achterlicht
HSRFL277 Achterklep
1. Open de achterklep
2. Trek aan de kunststof bekleding en
verwijder de bekleding. HSRFL279
3. Maak de kabel los van de
lamphouder aan de achterzijde van de achterlichtunit.
HSRFL278(1)
(2)
3. Vervang het defecte lampje in de achterlichtunit door de lamp uit de lamphouder te draaien en eennieuwe lamp te plaatsen. (1) Achteruitrijverlichting (2) Rem/achterlicht HSRFL293
(1)
(2)

4
CORROSION PREVENTION AND APPEARANCE CARE
35
4
IN GEVAL VAN PECH
35
HSRFL283

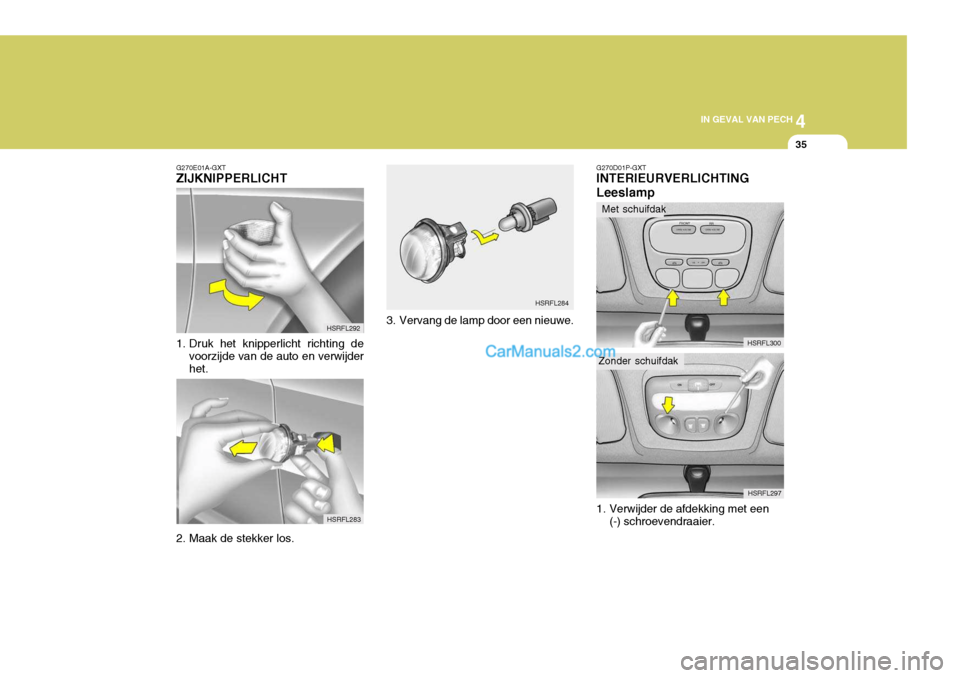

G270E01A-GXT ZIJKNIPPERLICHT
1. Druk het knipperlicht richting de
voorzijde van de auto en verwijder het. HSRFL292
2. Maak de stekker los.G270D01P-GXT INTERIEURVERLICHTING Leeslamp
1. Verwijder de afdekking met een (-) schroevendraaier. HSRFL300
HSRFL297
Met schuifdak
Zonder schuifdak
3. Vervang de lamp door een nieuwe. HSRFL284

44IN GEVAL VAN PECH
36
HSRFL2902. Vervang de lamp door een nieuwe. HSRFL301
Met schuifdak

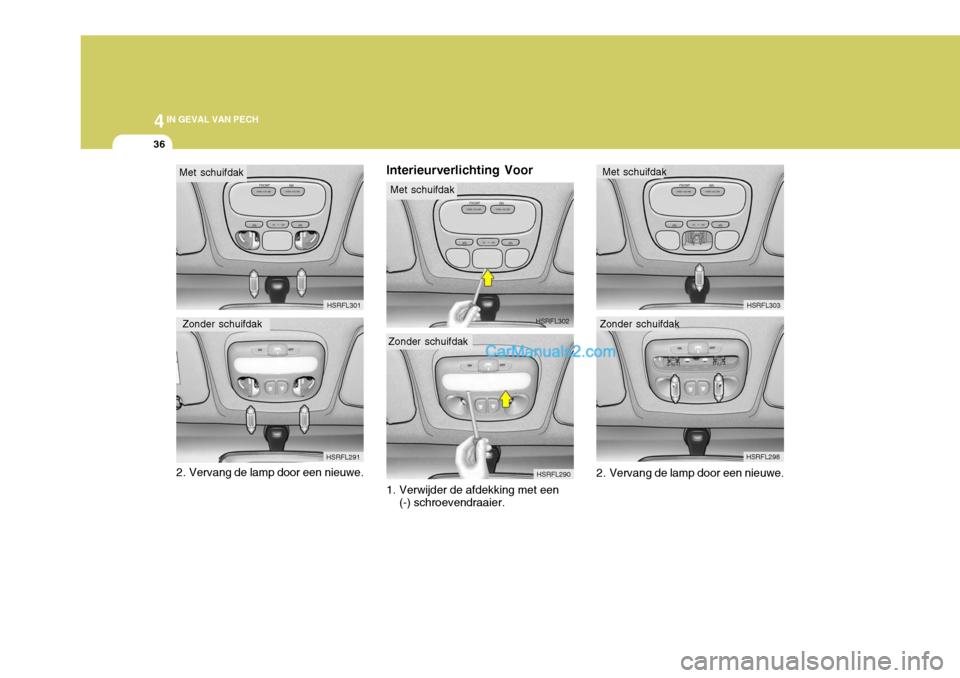

Zonder schuifdak HSRFL291Interieurverlichting Voor
1. Verwijder de afdekking met een
(-) schroevendraaier. HSRFL302
Met schuifdak
Zonder schuifdak
Zonder schuifdak
HSRFL298
2. Vervang de lamp door een nieuwe. HSRFL303
Met schuifdak
