2006 Hyundai H-1 (Grand Starex) Handleiding (in Dutch)

2
INSTRUMENTEN & BEDIENINGSORGANEN
23
!

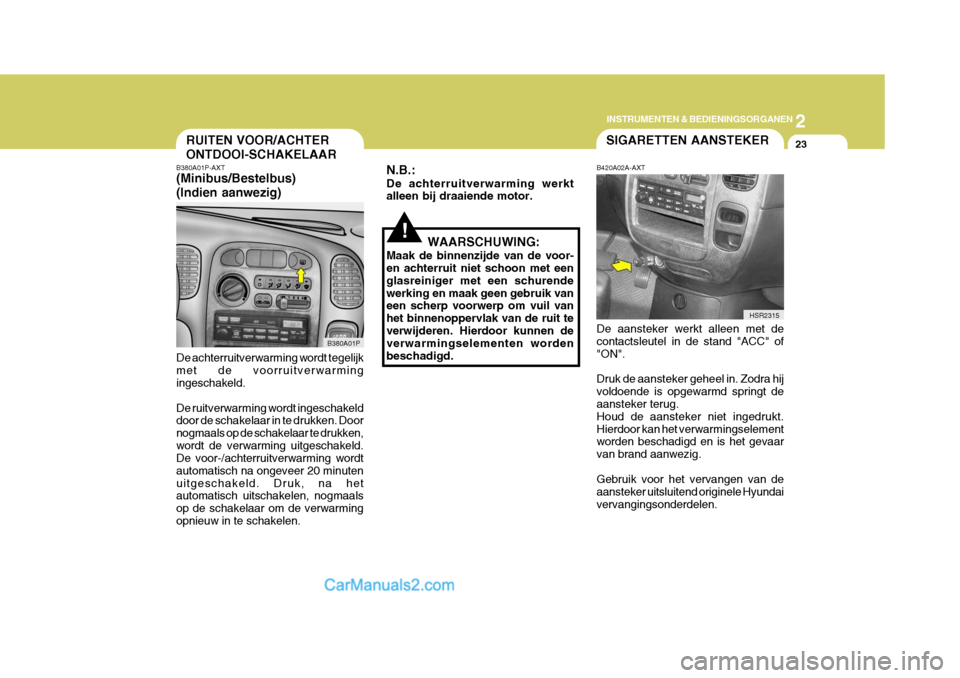

RUITEN VOOR/ACHTER ONTDOOI-SCHAKELAAR
B380A01P-AXT (Minibus/Bestelbus) (Indien aanwezig)
B380A01P
De achterruitverwarming wordt tegelijk met de voorruitverwarming ingeschakeld. De ruitverwarming wordt ingeschakeld door de schakelaar in te drukken. Door nogmaals op de schakelaar te drukken,wordt de verwarming uitgeschakeld. De voor-/achterruitverwarming wordt automatisch na ongeveer 20 minutenuitgeschakeld. Druk, na het automatisch uitschakelen, nogmaals op de schakelaar om de verwarmingopnieuw in te schakelen. WAARSCHUWING:
Maak de binnenzijde van de voor- en achterruit niet schoon met een glasreiniger met een schurendewerking en maak geen gebruik van een scherp voorwerp om vuil van het binnenoppervlak van de ruit teverwijderen. Hierdoor kunnen de verwarmingselementen worden beschadigd.
B420A02A-AXT De aansteker werkt alleen met de contactsleutel in de stand "ACC" of "ON". Druk de aansteker geheel in. Zodra hij voldoende is opgewarmd springt de aansteker terug. Houd de aansteker niet ingedrukt.Hierdoor kan het verwarmingselement worden beschadigd en is het gevaar van brand aanwezig. Gebruik voor het vervangen van de aansteker uitsluitend originele Hyundaivervangingsonderdelen. HSR2315
SIGARETTEN AANSTEKER
N.B.: De achterruitverwarming werkt alleen bij draaiende motor.

2INSTRUMENTEN & BEDIENINGSORGANEN
24
!

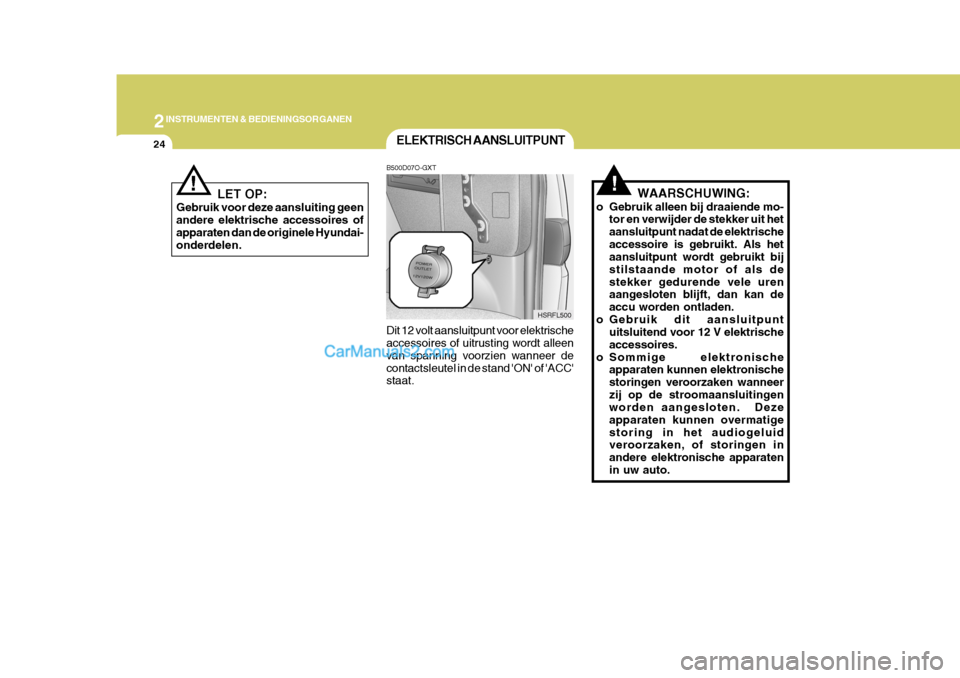

ELEKTRISCH AANSLUITPUNT
B500D07O-GXT Dit 12 volt aansluitpunt voor elektrische accessoires of uitrusting wordt alleen van spanning voorzien wanneer decontactsleutel in de stand 'ON' of 'ACC' staat. WAARSCHUWING:
o Gebruik alleen bij draaiende mo- tor en verwijder de stekker uit het aansluitpunt nadat de elektrischeaccessoire is gebruikt. Als het aansluitpunt wordt gebruikt bij stilstaande motor of als destekker gedurende vele uren aangesloten blijft, dan kan de accu worden ontladen.
o Gebruik dit aansluitpunt uitsluitend voor 12 V elektrischeaccessoires.
o Sommige elektronische apparaten kunnen elektronischestoringen veroorzaken wanneerzij op de stroomaansluitingen worden aangesloten. Deze apparaten kunnen overmatigestoring in het audiogeluid veroorzaken, of storingen in andere elektronische apparatenin uw auto.
HSRFL500
LET OP:
Gebruik voor deze aansluiting geenandere elektrische accessoires ofapparaten dan de originele Hyundai- onderdelen.
!

2
INSTRUMENTEN & BEDIENINGSORGANEN

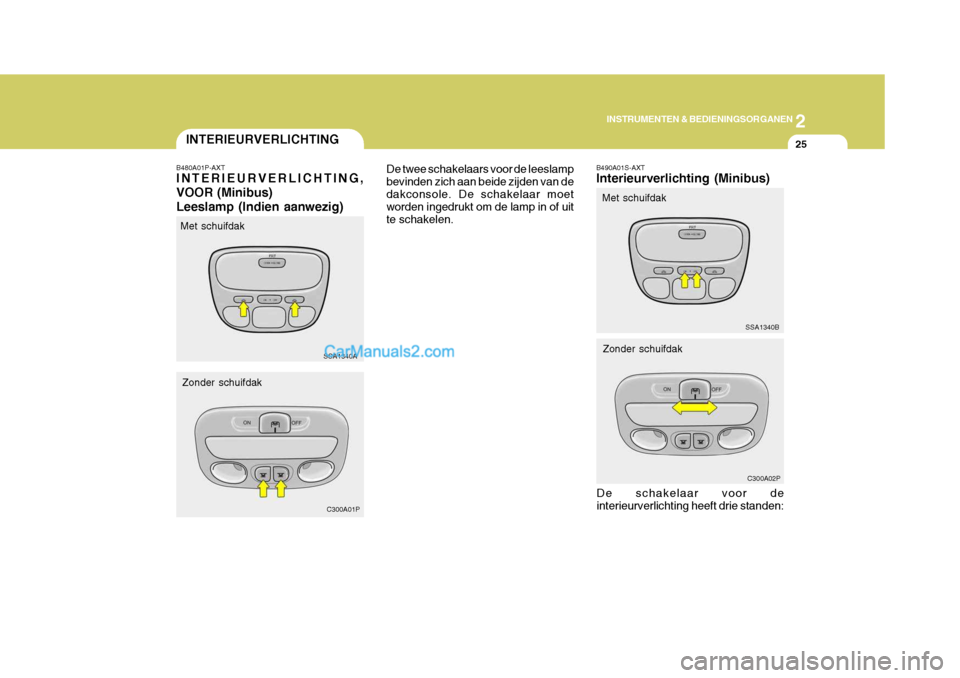

25INTERIEURVERLICHTING
B480A01P-AXT INTERIEURVERLICHTING, VOOR (Minibus)Leeslamp (Indien aanwezig) De twee schakelaars voor de leeslamp bevinden zich aan beide zijden van dedakconsole. De schakelaar moet worden ingedrukt om de lamp in of uit te schakelen.
SSA1340A
Met schuifdak
Zonder schuifdak B490A01S-AXT Interieurverlichting (Minibus)
Met schuifdak
Zonder schuifdak
De schakelaar voor de interieurverlichting heeft drie standen: SSA1340B
C300A02P
C300A01P

2INSTRUMENTEN & BEDIENINGSORGANEN
26

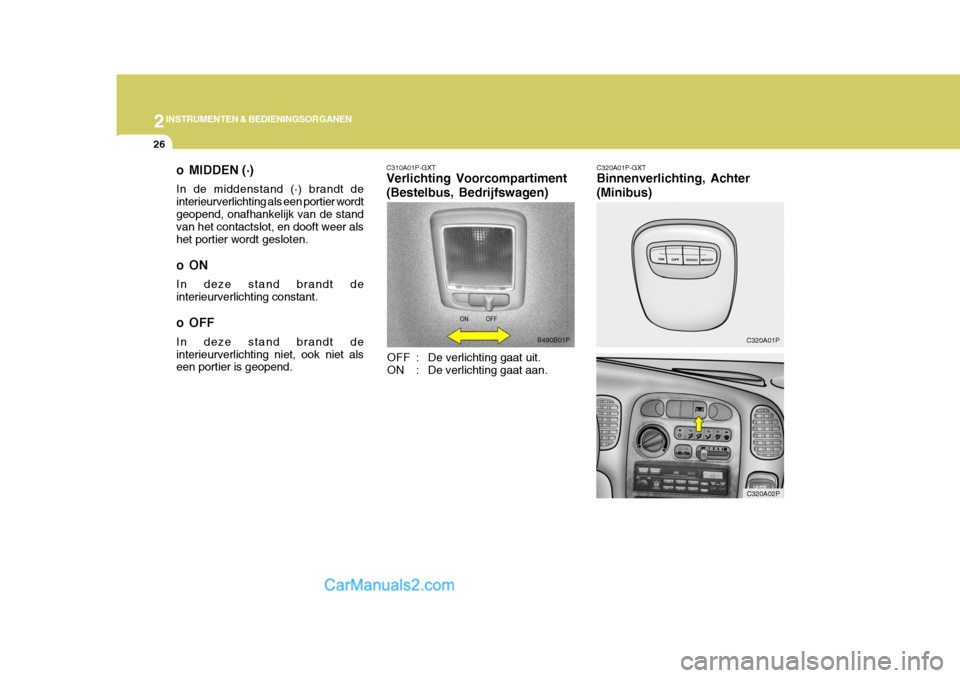

C320A01P-GXT Binnenverlichting, Achter (Minibus)
C320A01P
C320A02P
C310A01P-GXT Verlichting Voorcompartiment (Bestelbus, Bedrijfswagen)
OFF : De verlichting gaat uit.
ON : De verlichting gaat aan. B490B01P
o MIDDEN (·) In de middenstand (·) brandt de interieurverlichting als een portier wordtgeopend, onafhankelijk van de stand van het contactslot, en dooft weer als het portier wordt gesloten.
oON In deze stand brandt de interieurverlichting constant.
oOFF In deze stand brandt de interieurverlichting niet, ook niet als een portier is geopend.

2
INSTRUMENTEN & BEDIENINGSORGANEN
27

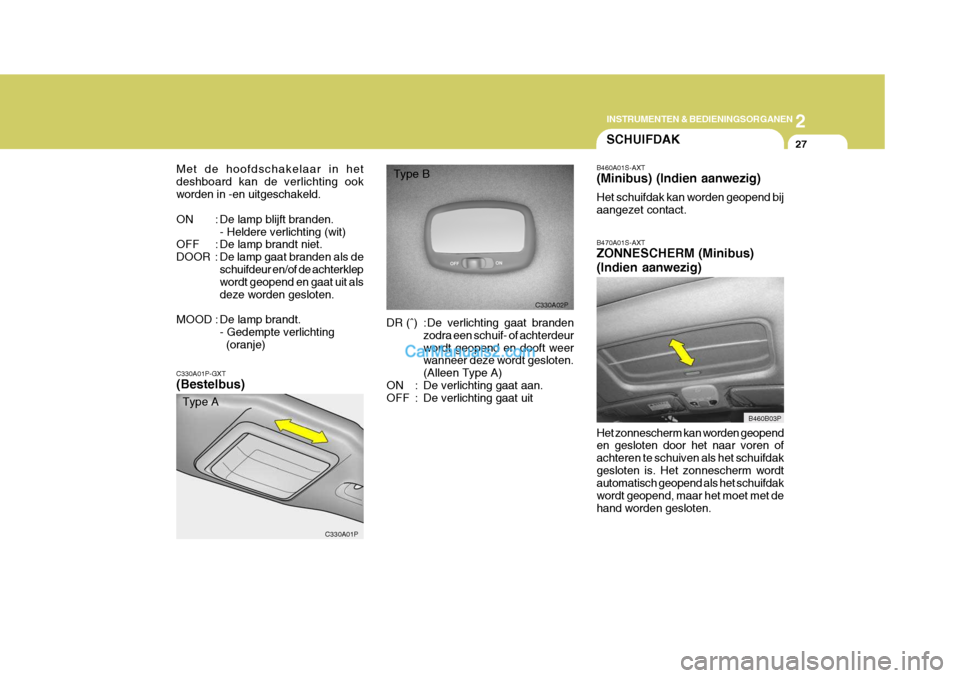

C330A01P-GXT (Bestelbus)
Met de hoofdschakelaar in het deshboard kan de verlichting ookworden in -en uitgeschakeld.
ON : De lamp blijft branden.
- Heldere verlichting (wit)
OFF : De lamp brandt niet.
DOOR : De lamp gaat branden als de
schuifdeur en/of de achterklep wordt geopend en gaat uit als deze worden gesloten.
MOOD : De lamp brandt.
- Gedempte verlichting (oranje)
C330A01P
SCHUIFDAK
B470A01S-AXT ZONNESCHERM (Minibus) (Indien aanwezig) Het zonnescherm kan worden geopend en gesloten door het naar voren of achteren te schuiven als het schuifdakgesloten is. Het zonnescherm wordt automatisch geopend als het schuifdak wordt geopend, maar het moet met dehand worden gesloten. B460B03P
B460B03P
DR (ˆ) : De verlichting gaat branden
zodra een schuif- of achterdeur wordt geopend en dooft weer wanneer deze wordt gesloten. (Alleen Type A)
ON : De verlichting gaat aan.
OFF : De verlichting gaat uit
C330A02P
Type A Type B
B460A01S-AXT (Minibus) (Indien aanwezig) Het schuifdak kan worden geopend bij aangezet contact.

2INSTRUMENTEN & BEDIENINGSORGANEN
28
!
!
! B460D01P-GXT Zonnehemel Het schuifdak is eveneens uitgerust met een verschuifbare zonnehemel. Hiermee kan de hoeveelheid binnenvallend licht in het interieurworden geregeld. Bediening van het schuifdak bij een storing in de elektrische installatie:
1. Verwijder het rechthoekige lampglas
aan de voorzijde van het dak.
2. Breng de inbussleutel in de opening
aan. Deze sleutel bevindt zich in de gereedschapstas in de rechter hoek van de auto.
3. Draai de sleutel rechtsom voor het
openen of linksom voor het sluitenvan het dak.
WAARSCHUWING:
o Sluit het schuifdak niet als iemand zijn handen, armen etc.tussen het glazen paneel en de dakrand houdt; dit kanverwondingen veroorzaken.
o Ga niet in de schuifdakopening
staan en steek geen hand of armdoor de opening tijdens het rijden.
LET OP:
o Open het schuifdak niet bij extreem koud weer of als het bedekt is met ijs of sneeuw.
o Verwijder regelmatig vuil dat zich kan ophopen in de geleiders.
o Veeg het water van het schuifdak als de auto is gewassen of nadat het heeft geregend, voordat het schuifdak wordt bediend. B460D01P
B460B02P-GXT BEDIENING VAN HET SCHUIFDAKOpen en sluiten van hetschuifdak Het schuifdak kan elektrisch worden geopend en gesloten. Houd hiervoorde betreffende toets vóór het schuifdakpaneel ingedrukt. Laat de toets los zodra de gewenste stand vanhet schuifdak is bereikt.Voor
B460B01P
Achter
WAARSCHUWING:
Het zonnescherm nooit tijdens het rijden verstellen. Bij het sluiten van het schuifdak stopt het paneel halverwege. Druk de toetsopnieuw in om het schuifdak volledig te sluiten.

2
INSTRUMENTEN & BEDIENINGSORGANEN
29

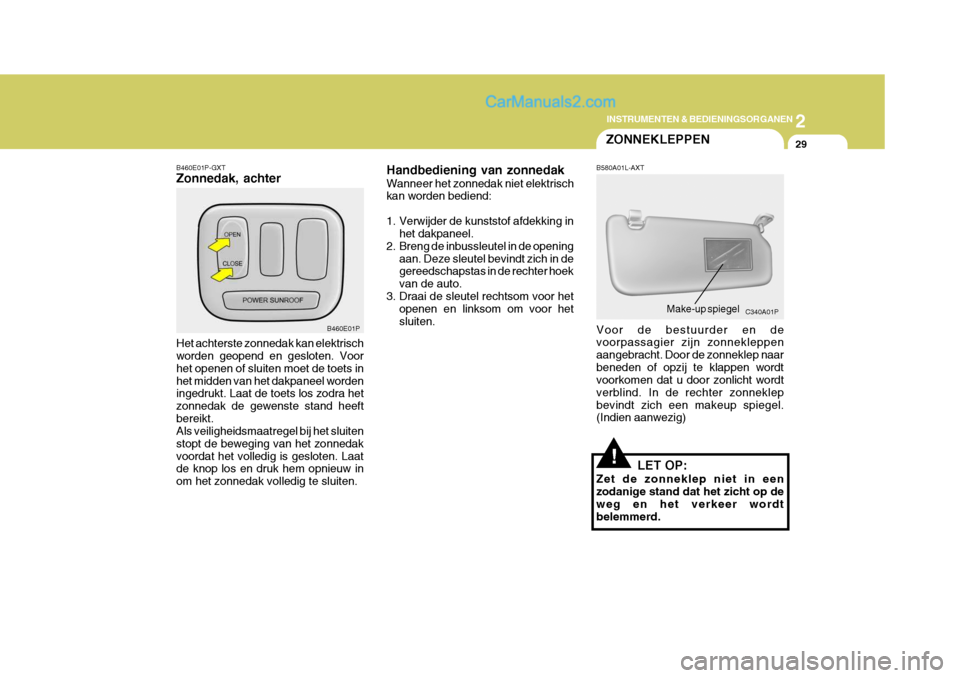

B460E01P-GXT Zonnedak, achter Het achterste zonnedak kan elektrisch worden geopend en gesloten. Voor het openen of sluiten moet de toets inhet midden van het dakpaneel worden ingedrukt. Laat de toets los zodra het zonnedak de gewenste stand heeftbereikt. Als veiligheidsmaatregel bij het sluiten stopt de beweging van het zonnedakvoordat het volledig is gesloten. Laat de knop los en druk hem opnieuw in om het zonnedak volledig te sluiten. B460E01P
ZONNEKLEPPEN
Handbediening van zonnedak Wanneer het zonnedak niet elektrisch kan worden bediend:
1. Verwijder de kunststof afdekking in het dakpaneel.
2. Breng de inbussleutel in de opening aan. Deze sleutel bevindt zich in de gereedschapstas in de rechter hoek van de auto.
3. Draai de sleutel rechtsom voor het openen en linksom om voor hetsluiten. B580A01L-AXT Voor de bestuurder en de voorpassagier zijn zonnekleppen aangebracht. Door de zonneklep naarbeneden of opzij te klappen wordt voorkomen dat u door zonlicht wordt verblind. In de rechter zonneklepbevindt zich een makeup spiegel. (Indien aanwezig)
Make-up spiegel
C340A01P
!LET OP:
Zet de zonneklep niet in een zodanige stand dat het zicht op de weg en het verkeer wordtbelemmerd.

2INSTRUMENTEN & BEDIENINGSORGANEN

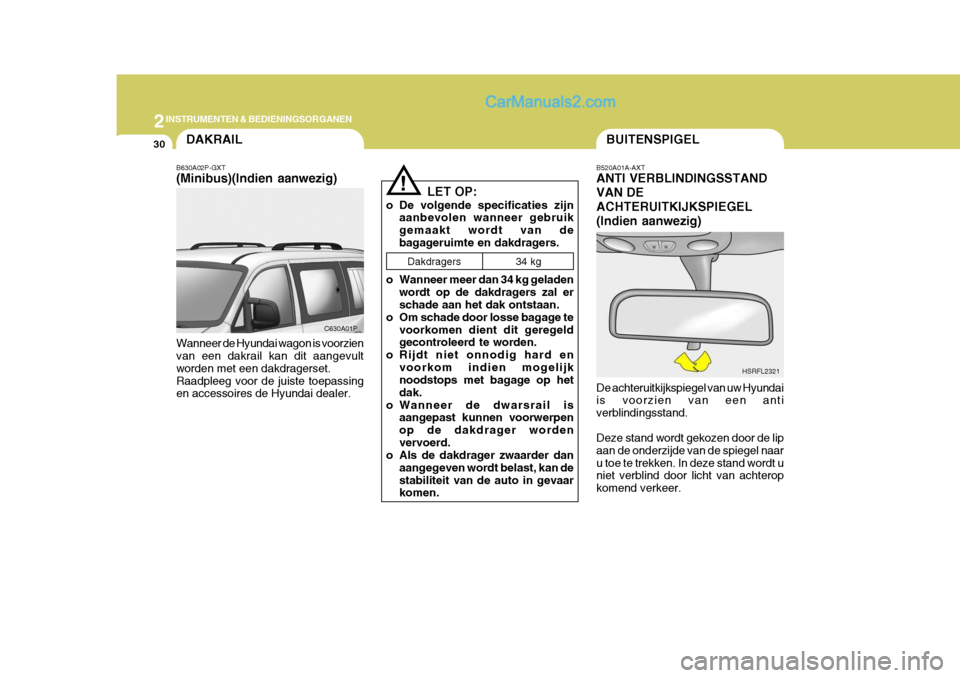

30BUITENSPIGEL
B520A01A-AXT ANTI VERBLINDINGSSTAND VAN DEACHTERUITKIJKSPIEGEL(Indien aanwezig) De achteruitkijkspiegel van uw Hyundai is voorzien van een anti verblindingsstand. Deze stand wordt gekozen door de lip aan de onderzijde van de spiegel naaru toe te trekken. In deze stand wordt u niet verblind door licht van achterop komend verkeer. HSRFL2321
Dakdragers
34 kg
!
LET OP:
o De volgende specificaties zijn aanbevolen wanneer gebruik gemaakt wordt van debagageruimte en dakdragers.
o Wanneer meer dan 34 kg geladen wordt op de dakdragers zal er schade aan het dak ontstaan.
o Om schade door losse bagage te voorkomen dient dit geregeldgecontroleerd te worden.
o Rijdt niet onnodig hard en voorkom indien mogelijknoodstops met bagage op het dak.
o Wanneer de dwarsrail is aangepast kunnen voorwerpenop de dakdrager wordenvervoerd.
o Als de dakdrager zwaarder dan
aangegeven wordt belast, kan destabiliteit van de auto in gevaar komen.
DAKRAIL
B630A02P-GXT (Minibus)(Indien aanwezig) Wanneer de Hyundai wagon is voorzien van een dakrail kan dit aangevult worden met een dakdragerset.Raadpleeg voor de juiste toepassing en accessoires de Hyundai dealer. C630A01P
