2006 Hyundai H-1 (Grand Starex) Handleiding (in Dutch)

1
AANDACHTSPUNTEN EN BIJZONDERHEDEN
51
!

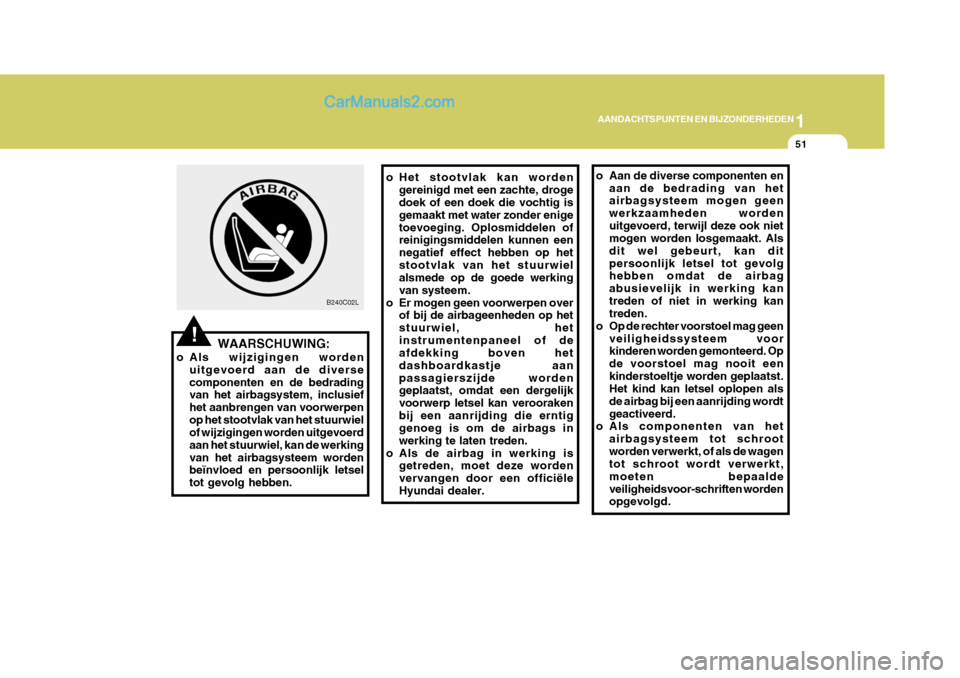

o Het stootvlak kan worden
gereinigd met een zachte, droge doek of een doek die vochtig is gemaakt met water zonder enigetoevoeging. Oplosmiddelen of reinigingsmiddelen kunnen een negatief effect hebben op hetstootvlak van het stuurwiel alsmede op de goede werking van systeem.
o Er mogen geen voorwerpen over of bij de airbageenheden op hetstuurwiel, hetinstrumentenpaneel of de afdekking boven het dashboardkastje aanpassagierszijde worden geplaatst, omdat een dergelijk voorwerp letsel kan veroorakenbij een aanrijding die erntig genoeg is om de airbags in werking te laten treden.
o Als de airbag in werking is getreden, moet deze wordenvervangen door een officiëleHyundai dealer. o Aan de diverse componenten en
aan de bedrading van het airbagsysteem mogen geen werkzaamheden wordenuitgevoerd, terwijl deze ook niet mogen worden losgemaakt. Als dit wel gebeurt, kan ditpersoonlijk letsel tot gevolg hebben omdat de airbag abusievelijk in werking kantreden of niet in werking kan treden.
o Op de rechter voorstoel mag geen veiligheidssysteem voorkinderen worden gemonteerd. Op de voorstoel mag nooit eenkinderstoeltje worden geplaatst. Het kind kan letsel oplopen als de airbag bij een aanrijding wordtgeactiveerd.
o Als componenten van het
airbagsysteem tot schrootworden verwerkt, of als de wagen tot schroot wordt verwerkt, moeten bepaaldeveiligheidsvoor-schriften worden opgevolgd.
WAARSCHUWING:
o Als wijzigingen worden uitgevoerd aan de diverse componenten en de bedrading van het airbagsystem, inclusief het aanbrengen van voorwerpenop het stootvlak van het stuurwiel of wijzigingen worden uitgevoerd aan het stuurwiel, kan de werkingvan het airbagsysteem worden beïnvloed en persoonlijk letsel tot gevolg hebben. B240C02L

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
52

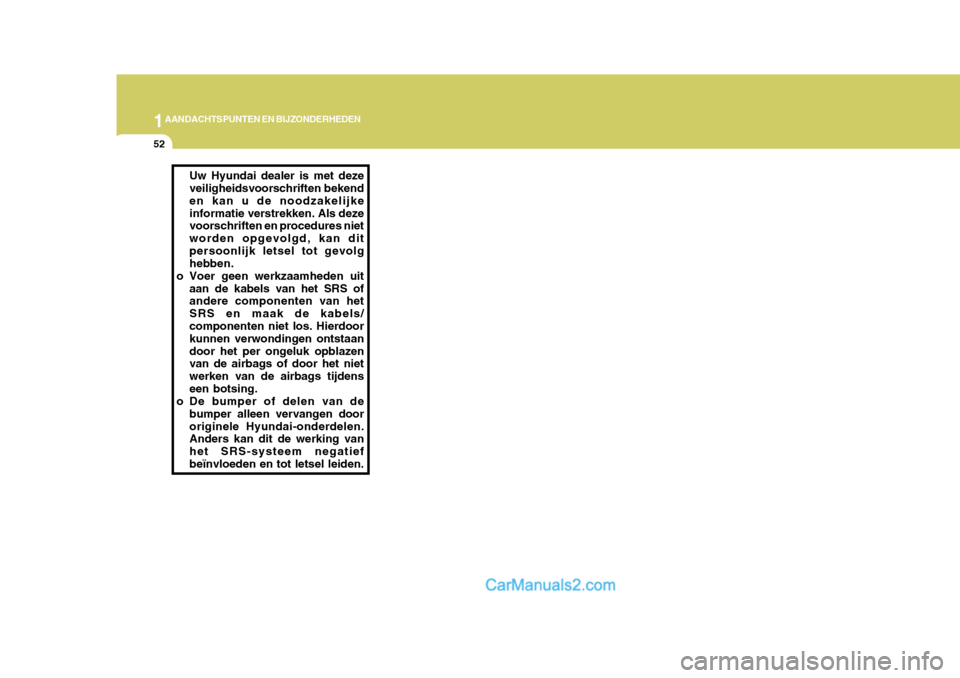

Uw Hyundai dealer is met deze veiligheidsvoorschriften bekend en kan u de noodzakelijkeinformatie verstrekken. Als deze voorschriften en procedures niet worden opgevolgd, kan ditpersoonlijk letsel tot gevolg hebben.
o Voer geen werkzaamheden uit
aan de kabels van het SRS ofandere componenten van het SRS en maak de kabels/componenten niet los. Hierdoor kunnen verwondingen ontstaan door het per ongeluk opblazen van de airbags of door het niet werken van de airbags tijdenseen botsing.
o De bumper of delen van de
bumper alleen vervangen doororiginele Hyundai-onderdelen. Anders kan dit de werking van het SRS-systeem negatiefbeïnvloeden en tot letsel leiden.

2

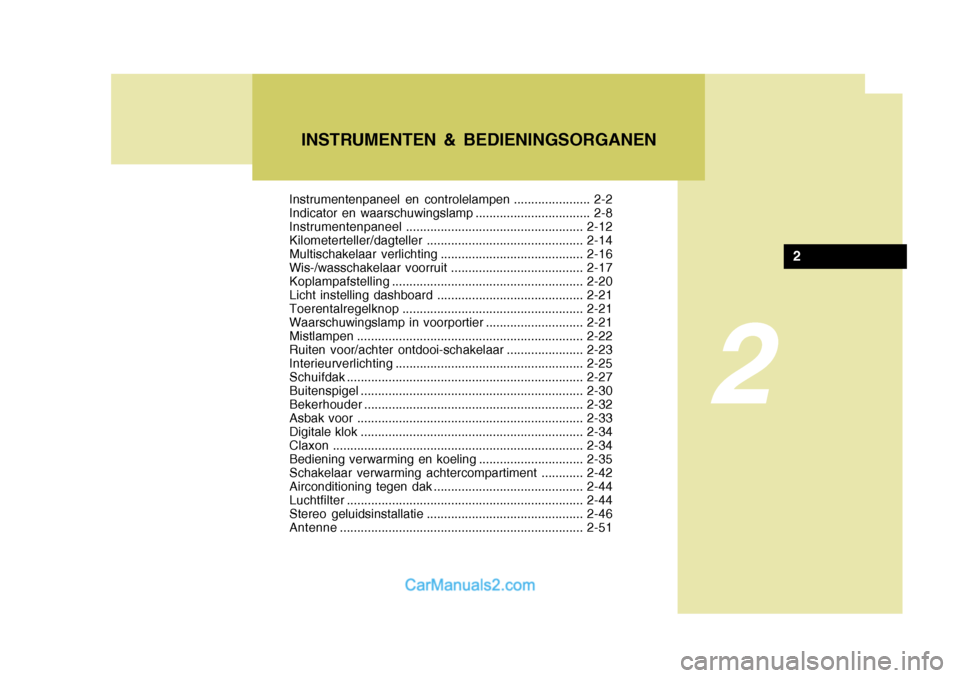

Instrumentenpaneel en controlelampen ...................... 2-2
Indicator en waarschuwingslamp ................................. 2-8Instrumentenpaneel................................................... 2-12
Kilometerteller/dagteller ............................................. 2-14
Multischakelaar verlichting ......................................... 2-16
Wis-/wasschakelaar voorruit ...................................... 2-17
Koplampafste lling....................................................... 2-20
Licht instelling dashboard .......................................... 2-21
Toerentalregelknop .................................................... 2-21
Waarschuwingslamp in voorportier ............................ 2-21
Mistlampen ............ ..................................................... 2-22
Ruiten voor/achter ontdooi-schakelaar ...................... 2-23
Interieurverlichting ...................................................... 2-25
Schuifdak .................................................................... 2-27
Buitenspigel ................................................................ 2-30
Bekerhouder ............................................................... 2-32
Asbak voor ................................................................. 2-33
Digitale klok ................................................................ 2-34
Claxon ........................................................................ 2-34
Bediening verwarming en koeling .............................. 2-35
Schakelaar verwarming achtercompartiment ............ 2-42
Airconditioning tegen dak ........................................... 2-44
Luchtfilte r .................................................................... 2-44
Stereo geluidsinstallatie ............................................. 2-46
Antenne ...................................................................... 2-51
INSTRUMENTEN & BEDIENINGSORGANEN
2

2INSTRUMENTEN & BEDIENINGSORGANEN
2INSTRUMENTENPANEEL EN CONTROLELAMPEN
C130A05P-GXT Minibus/Bestelbus (Met Toerenteller)
C130A05P-2

2
INSTRUMENTEN & BEDIENINGSORGANEN
3

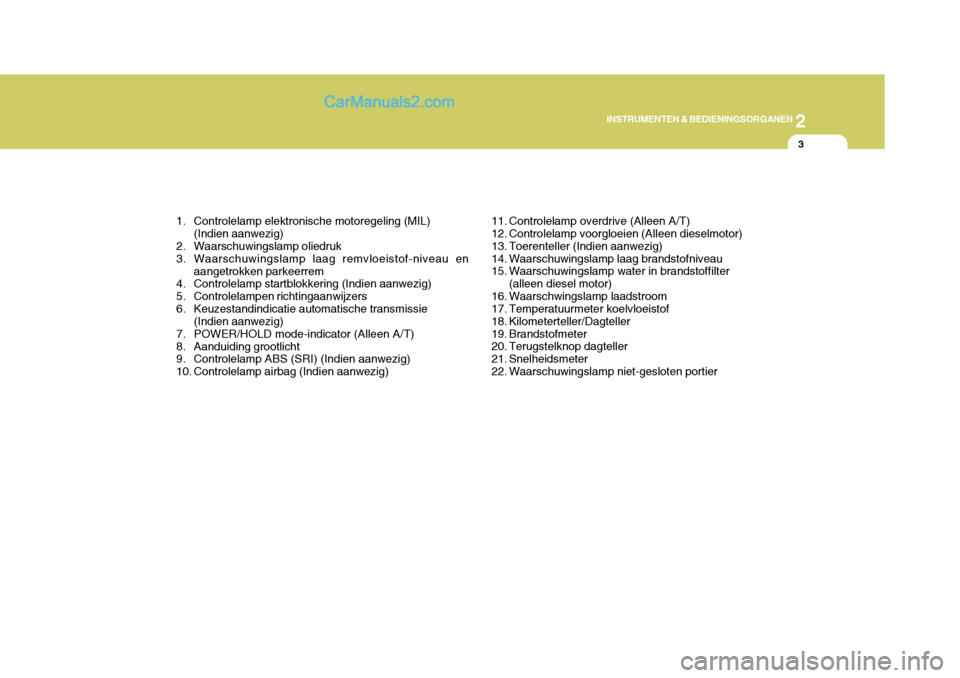

1. Controlelamp elektronische motoregeling (MIL) (Indien aanwezig)
2. Waarschuwingslamp oliedruk
3. Waarschuwingslamp laag remvloeistof-niveau en
aangetrokken parkeerrem
4. Controlelamp startblokkering (Indien aanwezig)
5. Controlelampen richtingaanwijzers
6. Keuzestandindicatie automatische transmissie (Indien aanwezig)
7. POWER/HOLD mode-indicator (Alleen A/T)
8. Aanduiding grootlicht
9. Controlelamp ABS (SRI) (Indien aanwezig)
10. Controlelamp airbag (Indien aanwezig) 11. Controlelamp overdrive (Alleen A/T)
12. Controlelamp voorgloeien (Alleen dieselmotor)
13. Toerenteller (Indien aanwezig)
14. Waarschuwingslamp laag brandstofniveau
15. Waarschuwingslamp water in brandstoffilter
(alleen diesel motor)
16. Waarschwingslamp laadstroom
17. Temperatuurmeter koelvloeistof
18. Kilometerteller/Dagteller
19. Brandstofmeter
20. Terugstelknop dagteller
21. Snelheidsmeter
22. Waarschuwingslamp niet-gesloten portier

2INSTRUMENTEN & BEDIENINGSORGANEN
4
C130B05P-GET Minibus/Bestelbus (Zonder Toerenteller)
C130B05P-2

2
INSTRUMENTEN & BEDIENINGSORGANEN
5

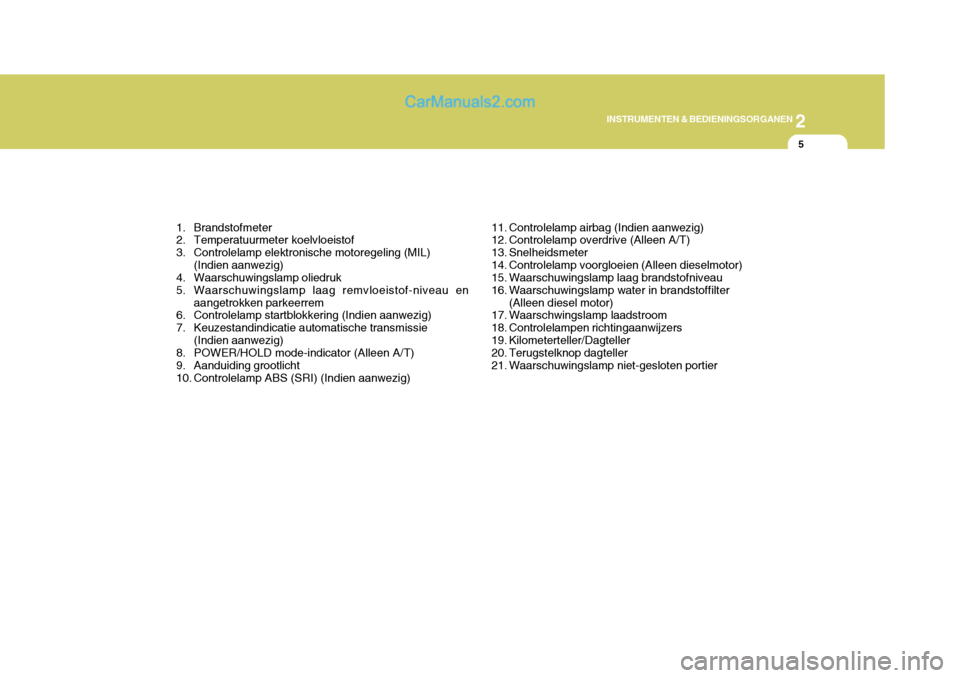

1. Brandstofmeter
2. Temperatuurmeter koelvloeistof
3. Controlelamp elektronische motoregeling (MIL) (Indien aanwezig)
4. Waarschuwingslamp oliedruk
5. Waarschuwingslamp laag remvloeistof-niveau en
aangetrokken parkeerrem
6. Controlelamp startblokkering (Indien aanwezig)
7. Keuzestandindicatie automatische transmissie
(Indien aanwezig)
8. POWER/HOLD mode-indicator (Alleen A/T)
9. Aanduiding grootlicht
10. Controlelamp ABS (SRI) (Indien aanwezig) 11. Controlelamp airbag (Indien aanwezig)
12. Controlelamp overdrive (Alleen A/T)
13. Snelheidsmeter
14. Controlelamp voorgloeien (Alleen dieselmotor)
15. Waarschuwingslamp laag brandstofniveau
16. Waarschuwingslamp water in brandstoffilter
(Alleen diesel motor)
17. Waarschwingslamp laadstroom
18. Controlelampen richtingaanwijzers
19. Kilometerteller/Dagteller
20. Terugstelknop dagteller
21. Waarschuwingslamp niet-gesloten portier

2INSTRUMENTEN & BEDIENINGSORGANEN
6

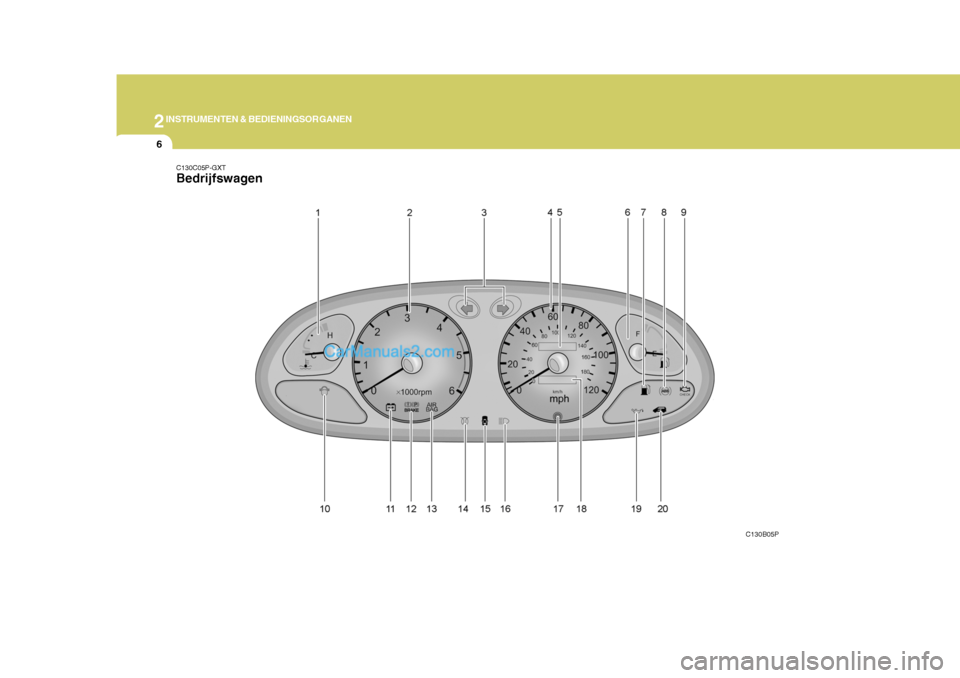

C130C05P-GXT Bedrijfswagen
C130B05P
