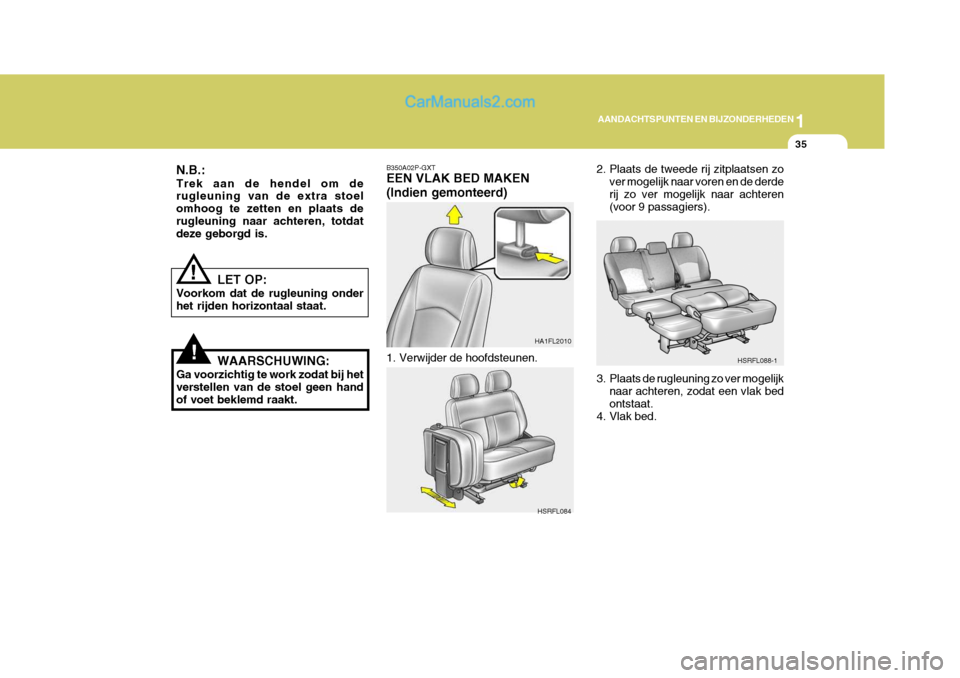

1
AANDACHTSPUNTEN EN BIJZONDERHEDEN
35
!
B350A02P-GXT EEN VLAK BED MAKEN (Indien gemonteerd)
1. Verwijder de hoofdsteunen. HA1FL2010
N.B.: Trek aan de hendel om de rugleuning van de extra stoel omhoog te zetten en plaats derugleuning naar achteren, totdat deze geborgd is.
LET OP:
Voorkom dat de rugleuning onderhet rijden horizontaal staat.
!
WAARSCHUWING:
Ga voorzichtig te work zodat bij het verstellen van de stoel geen hand of voet beklemd raakt.
HSRFL084HSRFL088-1
2. Plaats de tweede rij zitplaatsen zo
ver mogelijk naar voren en de derde rij zo ver mogelijk naar achteren (voor 9 passagiers).
3. Plaats de rugleuning zo ver mogelijk naar achteren, zodat een vlak bedontstaat.
4. Vlak bed.

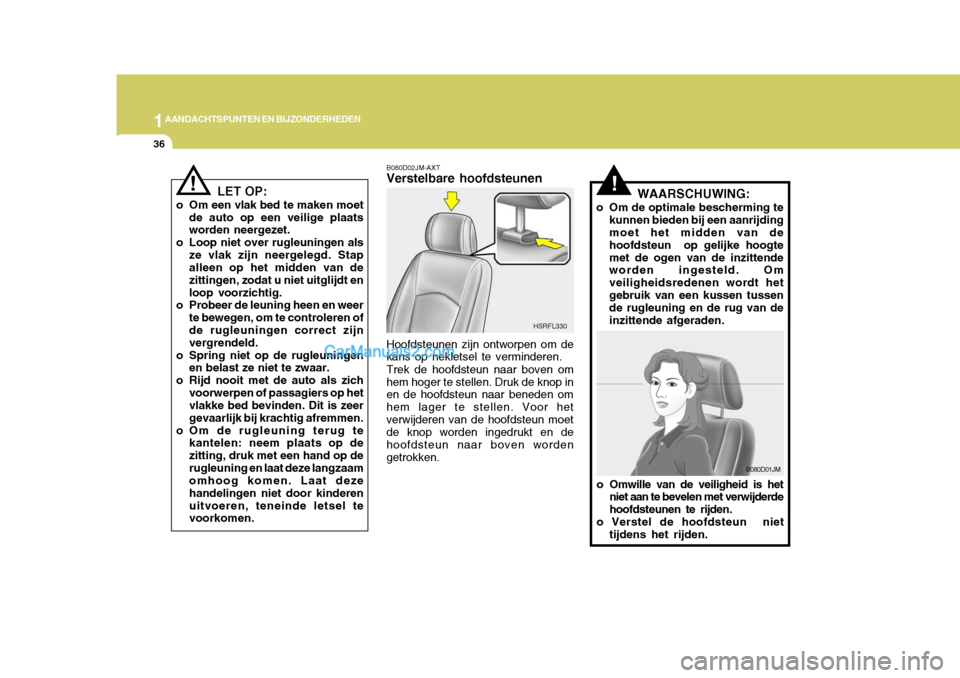

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
36
LET OP:
o Om een vlak bed te maken moet de auto op een veilige plaats worden neergezet.
o Loop niet over rugleuningen als
ze vlak zijn neergelegd. Stapalleen op het midden van de zittingen, zodat u niet uitglijdt enloop voorzichtig.
o Probeer de leuning heen en weer
te bewegen, om te controleren ofde rugleuningen correct zijn vergrendeld.
o Spring niet op de rugleuningen en belast ze niet te zwaar.
o Rijd nooit met de auto als zich
voorwerpen of passagiers op hetvlakke bed bevinden. Dit is zeer gevaarlijk bij krachtig afremmen.
o Om de rugleuning terug te kantelen: neem plaats op dezitting, druk met een hand op derugleuning en laat deze langzaam omhoog komen. Laat deze handelingen niet door kinderenuitvoeren, teneinde letsel te voorkomen.!!WAARSCHUWING:
o Om de optimale bescherming te kunnen bieden bij een aanrijding moet het midden van de hoofdsteun op gelijke hoogtemet de ogen van de inzittende worden ingesteld. Om veiligheidsredenen wordt hetgebruik van een kussen tussen de rugleuning en de rug van de inzittende afgeraden.
B080D01JM
o Omwille van de veiligheid is het niet aan te bevelen met verwijderdehoofdsteunen te rijden.
o Verstel de hoofdsteun niet tijdens het rijden.
B080D02JM-AXT Verstelbare hoofdsteunen Hoofdsteunen zijn ontworpen om de
kans op nekletsel te verminderen.
Trek de hoofdsteun naar boven om
hem hoger te stellen. Druk de knop in en de hoofdsteun naar beneden om hem lager te stellen. Voor hetverwijderen van de hoofdsteun moet de knop worden ingedrukt en de hoofdsteun naar boven wordengetrokken.
HSRFL330

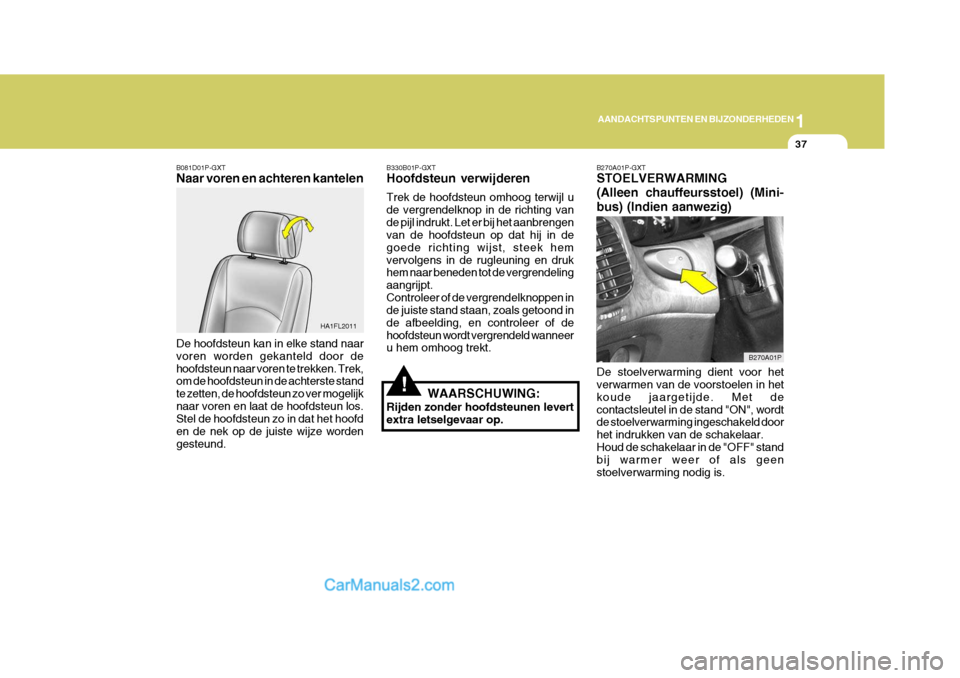

1
AANDACHTSPUNTEN EN BIJZONDERHEDEN
37
!
B270A01P-GXT STOELVERWARMING (Alleen chauffeursstoel) (Mini-bus) (Indien aanwezig) De stoelverwarming dient voor het verwarmen van de voorstoelen in het koude jaargetijde. Met decontactsleutel in de stand "ON", wordt de stoelverwarming ingeschakeld door het indrukken van de schakelaar.Houd de schakelaar in de "OFF" stand bij warmer weer of als geen stoelverwarming nodig is.
B330B01P-GXT Hoofdsteun verwijderen Trek de hoofdsteun omhoog terwijl u de vergrendelknop in de richting vande pijl indrukt. Let er bij het aanbrengen van de hoofdsteun op dat hij in de goede richting wijst, steek hemvervolgens in de rugleuning en druk hem naar beneden tot de vergrendeling aangrijpt.Controleer of de vergrendelknoppen in de juiste stand staan, zoals getoond in de afbeelding, en controleer of dehoofdsteun wordt vergrendeld wanneer u hem omhoog trekt.
WAARSCHUWING:
Rijden zonder hoofdsteunen levert extra letselgevaar op.
B270A01P
B081D01P-GXT Naar voren en achteren kantelen De hoofdsteun kan in elke stand naar voren worden gekanteld door dehoofdsteun naar voren te trekken. Trek, om de hoofdsteun in de achterste stand te zetten, de hoofdsteun zo ver mogelijknaar voren en laat de hoofdsteun los. Stel de hoofdsteun zo in dat het hoofd en de nek op de juiste wijze wordengesteund.
HA1FL2011

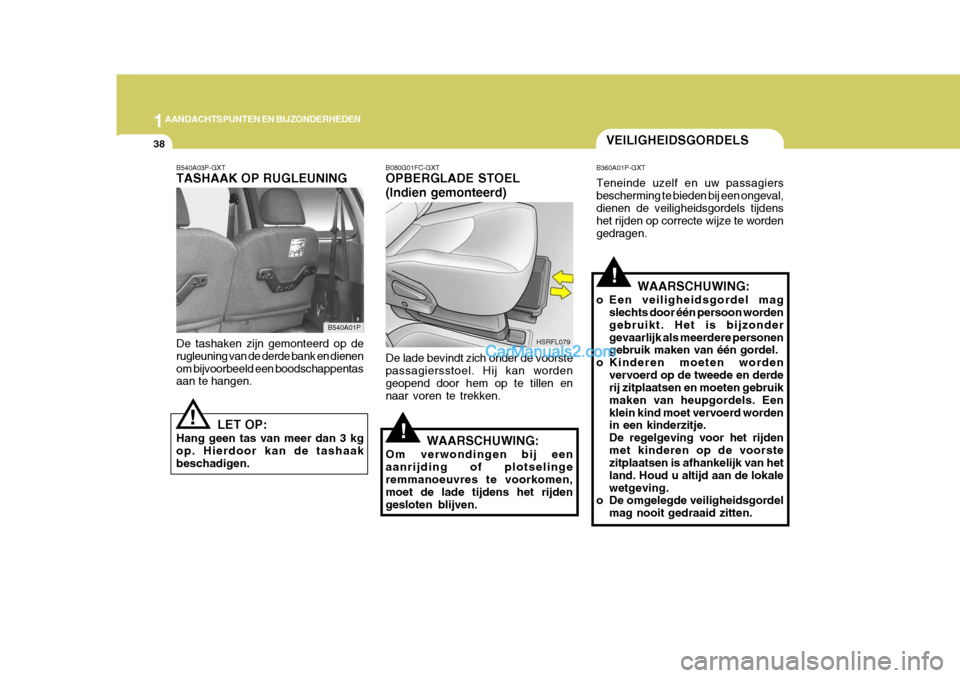

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
38
!
!
VEILIGHEIDSGORDELS
B360A01P-GXT Teneinde uzelf en uw passagiers bescherming te bieden bij een ongeval, dienen de veiligheidsgordels tijdens het rijden op correcte wijze te wordengedragen.
WAARSCHUWING:
o Een veiligheidsgordel mag slechts door één persoon worden gebruikt. Het is bijzonder gevaarlijk als meerdere personen gebruik maken van één gordel.
o Kinderen moeten worden vervoerd op de tweede en derderij zitplaatsen en moeten gebruik maken van heupgordels. Eenklein kind moet vervoerd worden in een kinderzitje. De regelgeving voor het rijdenmet kinderen op de voorste zitplaatsen is afhankelijk van het land. Houd u altijd aan de lokalewetgeving.
o De omgelegde veiligheidsgordel
mag nooit gedraaid zitten.
!
B080G01FC-GXT
OPBERGLADE STOEL (Indien gemonteerd)
De lade bevindt zich onder de voorste
passagiersstoel. Hij kan worden geopend door hem op te tillen ennaar voren te trekken.
WAARSCHUWING:
Om verwondingen bij een
aanrijding of plotselingeremmanoeuvres te voorkomen, moet de lade tijdens het rijden gesloten blijven. HSRFL079
B540A03P-GXT TASHAAK OP RUGLEUNING
B540A01P
De tashaken zijn gemonteerd op de rugleuning van de derde bank en dienenom bijvoorbeeld een boodschappentas aan te hangen.
LET OP:
Hang geen tas van meer dan 3 kg op. Hierdoor kan de tashaakbeschadigen.

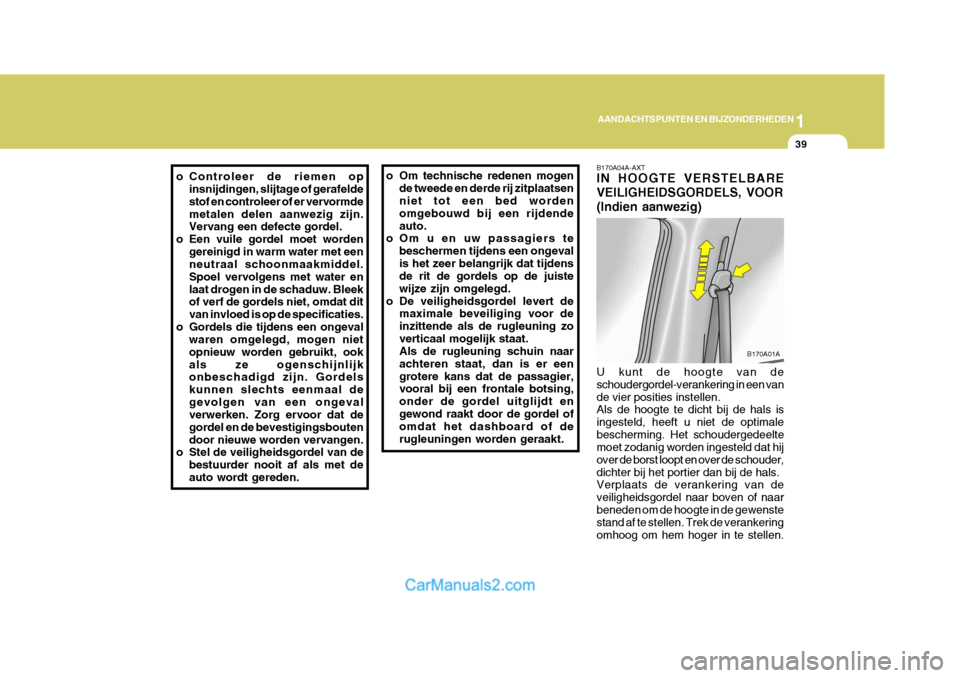

1
AANDACHTSPUNTEN EN BIJZONDERHEDEN
39
o Controleer de riemen op
insnijdingen, slijtage of gerafelde stof en controleer of er vervormdemetalen delen aanwezig zijn. Vervang een defecte gordel.
o Een vuile gordel moet worden
gereinigd in warm water met eenneutraal schoonmaakmiddel. Spoel vervolgens met water enlaat drogen in de schaduw. Bleek of verf de gordels niet, omdat dit van invloed is op de specificaties.
o Gordels die tijdens een ongeval waren omgelegd, mogen nietopnieuw worden gebruikt, ookals ze ogenschijnlijk onbeschadigd zijn. Gordels kunnen slechts eenmaal degevolgen van een ongeval verwerken. Zorg ervoor dat de gordel en de bevestigingsboutendoor nieuwe worden vervangen.
o Stel de veiligheidsgordel van de
bestuurder nooit af als met deauto wordt gereden. o Om technische redenen mogen
de tweede en derde rij zitplaatsen niet tot een bed worden omgebouwd bij een rijdendeauto.
o Om u en uw passagiers te
beschermen tijdens een ongevalis het zeer belangrijk dat tijdens de rit de gordels op de juiste wijze zijn omgelegd.
o De veiligheidsgordel levert de maximale beveiliging voor deinzittende als de rugleuning zoverticaal mogelijk staat. Als de rugleuning schuin naar achteren staat, dan is er eengrotere kans dat de passagier, vooral bij een frontale botsing, onder de gordel uitglijdt engewond raakt door de gordel of omdat het dashboard of de rugleuningen worden geraakt.B170A04A-AXT IN HOOGTE VERSTELBARE VEILIGHEIDSGORDELS, VOOR(Indien aanwezig) U kunt de hoogte van de schoudergordel-verankering in een vande vier posities instellen. Als de hoogte te dicht bij de hals is ingesteld, heeft u niet de optimalebescherming. Het schoudergedeelte moet zodanig worden ingesteld dat hij over de borst loopt en over de schouder,dichter bij het portier dan bij de hals. Verplaats de verankering van de veiligheidsgordel naar boven of naarbeneden om de hoogte in de gewenste stand af te stellen. Trek de verankering omhoog om hem hoger in te stellen. B170A01A

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
40
!
Druk hem naar beneden met ingedrukte hoogte-instelknop om de verankeringte verlagen. Laat de knop los om de verankering te vergrendelen. Probeer de knop teverplaatsen om te controleren of hij goed is vergrendeld. SB090P1-FX3-PUNTS VEILIGHEIDSGORDELGordel omgespen Trek de gordel gelijkmatig uit het oprolmechanisme en steek de slottong in het slot. De slottong moethoorbaar aangrijpen.De lengte van de veiligheidsgordelpast zich automatisch aan de zitpositie aan. Het oprolmechanisme blokkeert de veiligheidsgordel bij een noodstopof een aanrijding, maar ook bij abrupte bewegingen naar voren.B180A01L
WAARSCHUWING:
o Het verstelmechanisme moet tijdens het rijden zijnvergrendeld.
o Een onjuiste afstelling van de schouderhoogte van deveiligheidsgordel kan er toe leiden dat de gordel niet optimaalfunctioneert bij een aanrijding. B180A02A-GXT 3-puntsgordel aan bestuurders- en passagierszijde metblokkeringGordel vastmaken
B180A01L
Trek de gordel uit de oprolautomaat en plaats de metalen plaat in het slot om de gordel vast te maken. Er is een hoorbare "klik" waarneembaar als deplaat in het slot vergrendelt. De gordel neemt alleen automatisch de juiste lengte aan als hetheupgordelgedeelte handmatig zo is afgesteld dat het zo dicht mogelijk tegen de heupen aanligt. Als u rustigen gelijkmatig naar voren beweegt, dan wordt de riem langer en kunt u zich bewegen. Bij een plotselinge beweging of botsing blokkeert de riem. De gordelblokkeert ook als u zich te snel naarvoren beweegt.

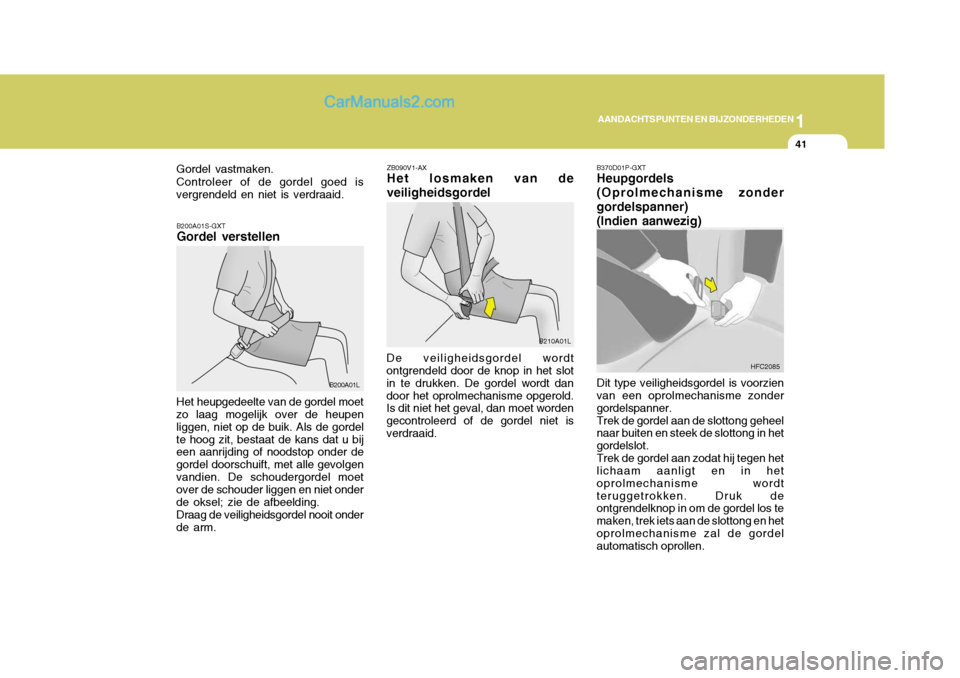

1
AANDACHTSPUNTEN EN BIJZONDERHEDEN
41
B370D01P-GXT Heupgordels (Oprolmechanisme zondergordelspanner)(Indien aanwezig) Dit type veiligheidsgordel is voorzien van een oprolmechanisme zonder gordelspanner.Trek de gordel aan de slottong geheel naar buiten en steek de slottong in het gordelslot.Trek de gordel aan zodat hij tegen het lichaam aanligt en in het oprolmechanisme wordtteruggetrokken. Druk de ontgrendelknop in om de gordel los te maken, trek iets aan de slottong en hetoprolmechanisme zal de gordel automatisch oprollen. HFC2085
B200A01S-GXT Gordel verstellen
B200A01L
Het heupgedeelte van de gordel moetzo laag mogelijk over de heupen liggen, niet op de buik. Als de gordelte hoog zit, bestaat de kans dat u bij een aanrijding of noodstop onder de gordel doorschuift, met alle gevolgenvandien. De schoudergordel moet over de schouder liggen en niet onder de oksel; zie de afbeelding.Draag de veiligheidsgordel nooit onderde arm. ZB090V1-AX Het losmaken van de veiligheidsgordel
De veiligheidsgordel wordt ontgrendeld door de knop in het slot in te drukken. De gordel wordt dandoor het oprolmechanisme opgerold. Is dit niet het geval, dan moet worden gecontroleerd of de gordel niet isverdraaid. B210A01L
Gordel vastmaken. Controleer of de gordel goed is vergrendeld en niet is verdraaid.

1AANDACHTSPUNTEN EN BIJZONDERHEDEN
42
B180B01X-GXT GORDELSPANNER (Indien gemonteerd) Normaal gespoken werkt de gordelspanner op dezelfde wijze als de ELR (
Emergency Locking Re-
tractor). (Wanneer de auto plotseling wordt afgeremd, blokkeert de gordel. De gordel blokkeert ook als te snel naar vorenwordt bewogen. )
Echter, bij een aanrijding zal degordelspanner de gordel terugtrekken.Hierdoor wordt de beweging van de inzittende en de ruimte tussen de inzittende en de gordel verminderd. B180B02A
B370E01P-GXT Heupgordels van de tweede, derde en vierde banken(Indien aanwezig) Dit type gordel moet worden afgesteld door de gesp met de ene hand vast te houden en de riem met de anderehand door de gesp te trekken tot hij op de juiste lengte is afgesteld. Steek de gesp in het slot; de gordel moet hierbijgoed strak om het lichaam van de drager zitten zonder te klemmen. Losser
GS10530A
!
N.B.:
o Wanneer de gordelspanner wordtgeactiveerd kan een knal hoorbaar zijn. Dit is een normaalverschijnsel en is niet gevaarlijk.
o De gordelspanners treden alleen
in werking wanneer de ernst vande aanrijding een bepaalde grens overschrijdt. Ze kunnen slechts één keer in werking treden.
WAARSCHUWING:
Als de gordelspanner in werking isgetreden mag nooit wordengetracht deze zelf te vervangen. De gordelspanners moeten worden vervangen door een officiëleHyundai Dealer.
Strakker
