Emissieregelsysteem................................................... 7-2
Katalysator ................................................................... 7-3EMISSIEREGELSYSTEEM
7

7EMISSIEREGELSYSTEEM
2EMISSIEREGELSYSTEEM

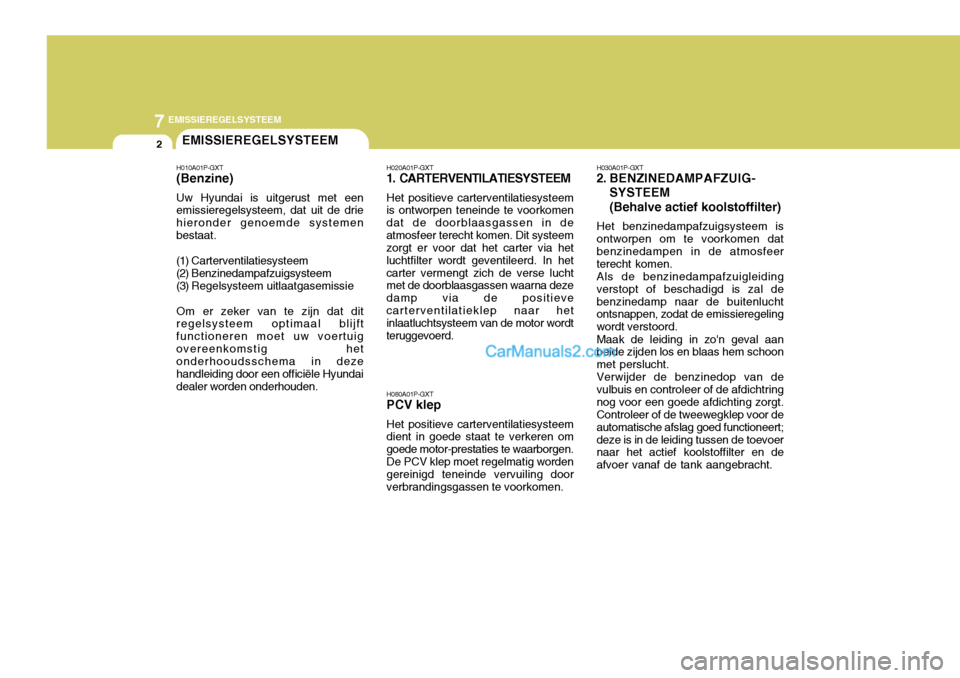

H010A01P-GXT (Benzine) Uw Hyundai is uitgerust met een emissieregelsysteem, dat uit de drie hieronder genoemde systemenbestaat.
(1) Carterventilatiesysteem
(2) Benzinedampafzuigsysteem
(3) Regelsysteem uitlaatgasemissie Om er zeker van te zijn dat dit regelsysteem optimaal blijft functioneren moet uw voertuigovereenkomstig het onderhooudsschema in deze handleiding door een officiële Hyundaidealer worden onderhouden. H020A01P-GXT
1. CARTERVENTILATIESYSTEEM Het positieve carterventilatiesysteem
is ontworpen teneinde te voorkomen dat de doorblaasgassen in deatmosfeer terecht komen. Dit systeem zorgt er voor dat het carter via het luchtfilter wordt geventileerd. In hetcarter vermengt zich de verse lucht met de doorblaasgassen waarna deze damp via de positievecarterventilatieklep naar het inlaatluchtsysteem van de motor wordt teruggevoerd.
H080A01P-GXT PCV klep Het positieve carterventilatiesysteem dient in goede staat te verkeren om goede motor-prestaties te waarborgen.De PCV klep moet regelmatig worden gereinigd teneinde vervuiling door verbrandingsgassen te voorkomen. H030A01P-GXT
2. BENZINEDAMPAFZUIG-
SYSTEEM (Behalve actief koolstoffilter)
Het benzinedampafzuigsysteem is ontworpen om te voorkomen dat benzinedampen in de atmosfeer terecht komen.Als de benzinedampafzuigleidingverstopt of beschadigd is zal debenzinedamp naar de buitenlucht ontsnappen, zodat de emissieregeling wordt verstoord. Maak de leiding in zo'n geval aan beide zijden los en blaas hem schoon met perslucht.Verwijder de benzinedop van devulbuis en controleer of de afdichtringnog voor een goede afdichting zorgt. Controleer of de tweewegklep voor de automatische afslag goed functioneert;deze is in de leiding tussen de toevoer naar het actief koolstoffilter en de afvoer vanaf de tank aangebracht.

7
EMISSIEREGELSYSTEEM
3KATALYSATOR

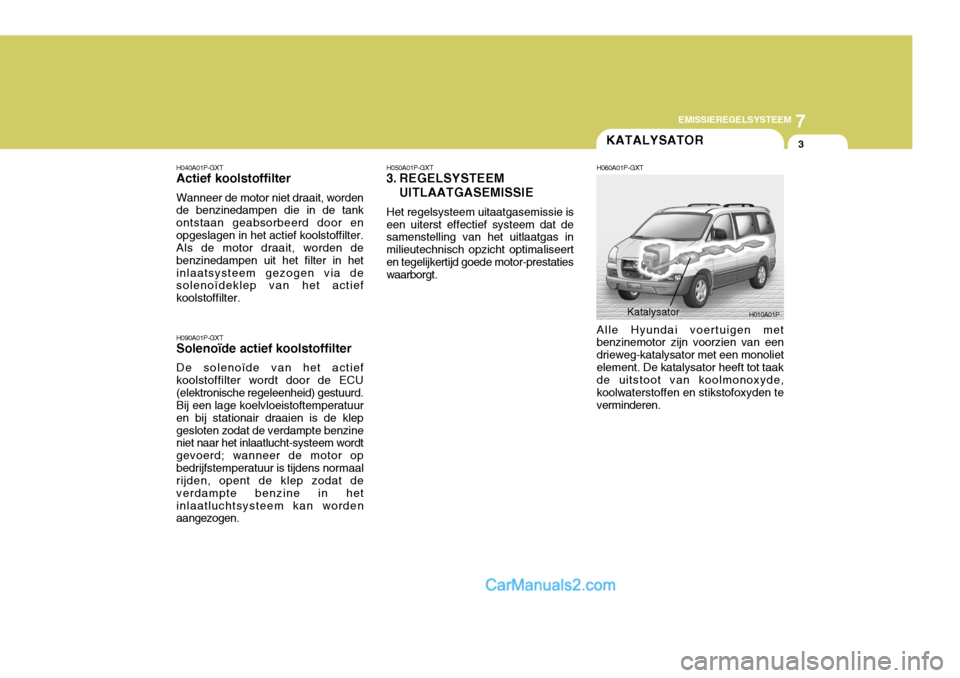

H040A01P-GXT Actief koolstoffilter Wanneer de motor niet draait, worden de benzinedampen die in de tank ontstaan geabsorbeerd door enopgeslagen in het actief koolstoffilter. Als de motor draait, worden de benzinedampen uit het filter in hetinlaatsysteem gezogen via de solenoïdeklep van het actief koolstoffilter. H090A01P-GXT Solenoïde actief koolstoffilter De solenoïde van het actief koolstoffilter wordt door de ECU(elektronische regeleenheid) gestuurd. Bij een lage koelvloeistoftemperatuur en bij stationair draaien is de klepgesloten zodat de verdampte benzine niet naar het inlaatlucht-systeem wordt gevoerd; wanneer de motor opbedrijfstemperatuur is tijdens normaal rijden, opent de klep zodat de verdampte benzine in hetinlaatluchtsysteem kan worden aangezogen. H050A01P-GXT
3. REGELSYSTEEM
UITLAATGASEMISSIE
Het regelsysteem uitaatgasemissie is
een uiterst effectief systeem dat desamenstelling van het uitlaatgas in milieutechnisch opzicht optimaliseerten tegelijkertijd goede motor-prestaties waarborgt. H060A01P-GXT Alle Hyundai voertuigen met benzinemotor zijn voorzien van een drieweg-katalysator met een monolietelement. De katalysator heeft tot taak de uitstoot van koolmonoxyde, koolwaterstoffen en stikstofoxyden teverminderen.
