2006 Hyundai H-1 (Grand Starex) Handleiding (in Dutch)

2
INSTRUMENTEN & BEDIENINGSORGANEN
31

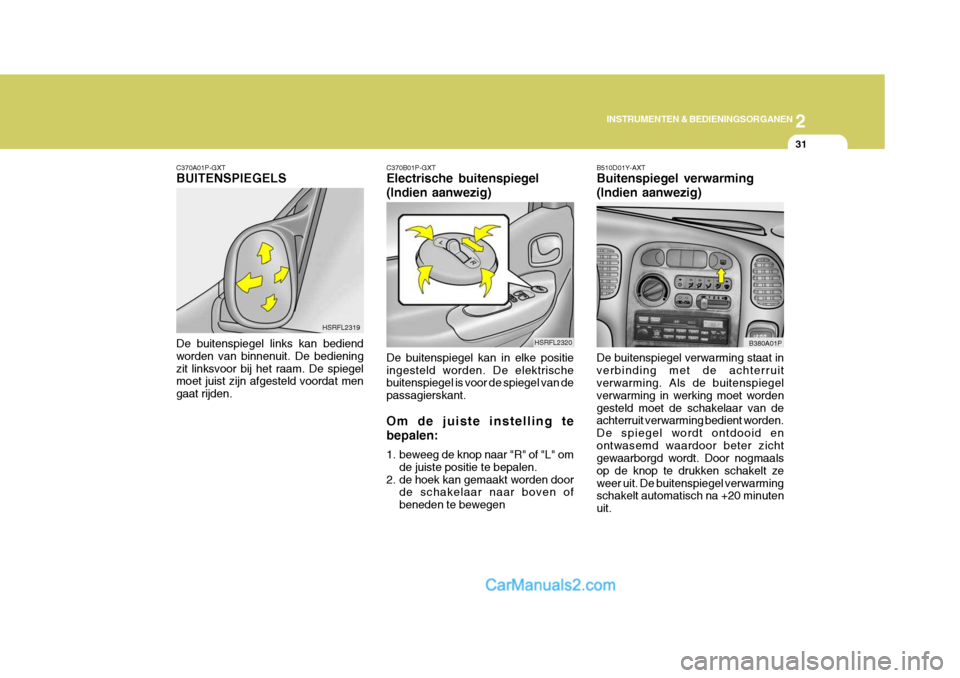

C370A01P-GXT BUITENSPIEGELS De buitenspiegel links kan bediend worden van binnenuit. De bedieningzit linksvoor bij het raam. De spiegel moet juist zijn afgesteld voordat men gaat rijden. HSRFL2319C370B01P-GXT Electrische buitenspiegel (Indien aanwezig) De buitenspiegel kan in elke positie ingesteld worden. De elektrische buitenspiegel is voor de spiegel van de passagierskant. Om de juiste instelling te bepalen:
1. beweeg de knop naar "R" of "L" om
de juiste positie te bepalen.
2. de hoek kan gemaakt worden door de schakelaar naar boven of beneden te bewegen HSRFL2320B510D01Y-AXT Buitenspiegel verwarming (Indien aanwezig) De buitenspiegel verwarming staat in verbinding met de achterruit verwarming. Als de buitenspiegel verwarming in werking moet wordengesteld moet de schakelaar van de achterruit verwarming bedient worden. De spiegel wordt ontdooid enontwasemd waardoor beter zicht gewaarborgd wordt. Door nogmaals op de knop te drukken schakelt zeweer uit. De buitenspiegel verwarming schakelt automatisch na +20 minuten uit. B380A01P

2INSTRUMENTEN & BEDIENINGSORGANEN

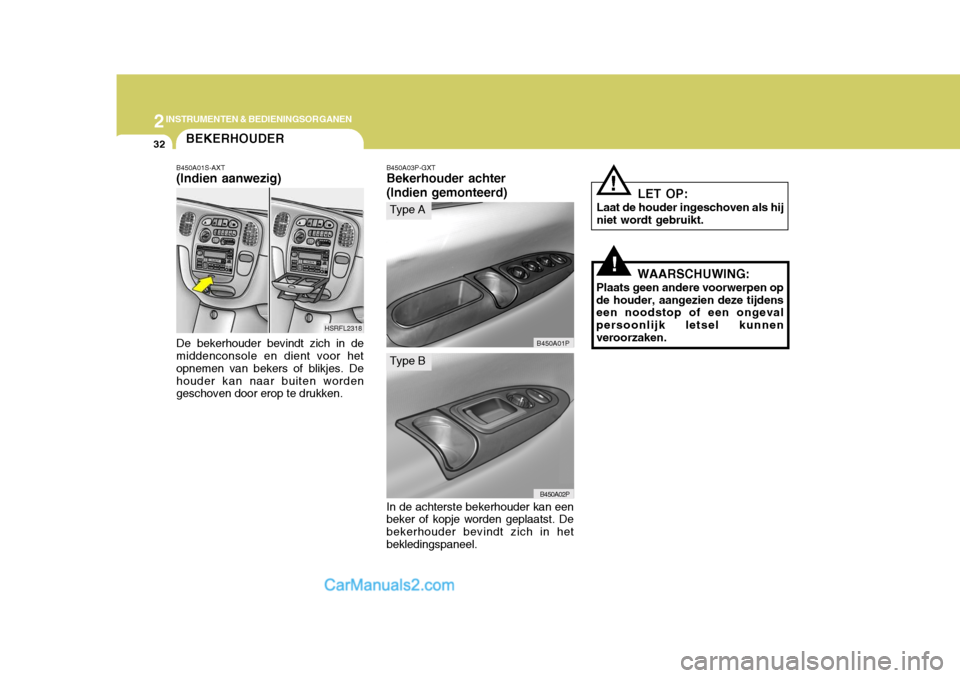

32
!WAARSCHUWING:
Plaats geen andere voorwerpen op de houder, aangezien deze tijdens een noodstop of een ongeval persoonlijk letsel kunnenveroorzaken.
B450A03P-GXT Bekerhouder achter (Indien gemonteerd) In de achterste bekerhouder kan een beker of kopje worden geplaatst. De bekerhouder bevindt zich in hetbekledingspaneel. B450A01P
BEKERHOUDER
De bekerhouder bevindt zich in de middenconsole en dient voor het opnemen van bekers of blikjes. Dehouder kan naar buiten worden geschoven door erop te drukken.
B450A01S-AXT (Indien aanwezig)
HSRFL2318
B450A02P
Type A
Type B
LET OP:
Laat de houder ingeschoven als hij niet wordt gebruikt.
!

2
INSTRUMENTEN & BEDIENINGSORGANEN
33
HSRFL2317

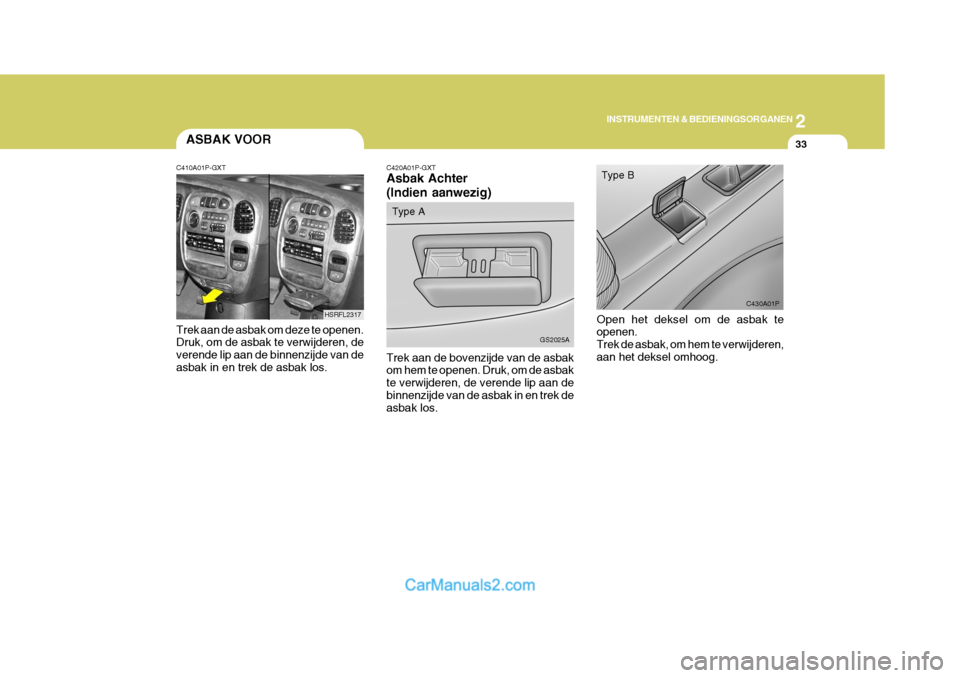

ASBAK VOOR
C410A01P-GXT Trek aan de asbak om deze te openen. Druk, om de asbak te verwijderen, de verende lip aan de binnenzijde van deasbak in en trek de asbak los.
C420A01P-GXT Asbak Achter (Indien aanwezig)
Trek aan de bovenzijde van de asbak om hem te openen. Druk, om de asbak te verwijderen, de verende lip aan debinnenzijde van de asbak in en trek de asbak los. GS2025A
Type A
C430A01P
Type B
Open het deksel om de asbak te openen. Trek de asbak, om hem te verwijderen,aan het deksel omhoog.

2INSTRUMENTEN & BEDIENINGSORGANEN

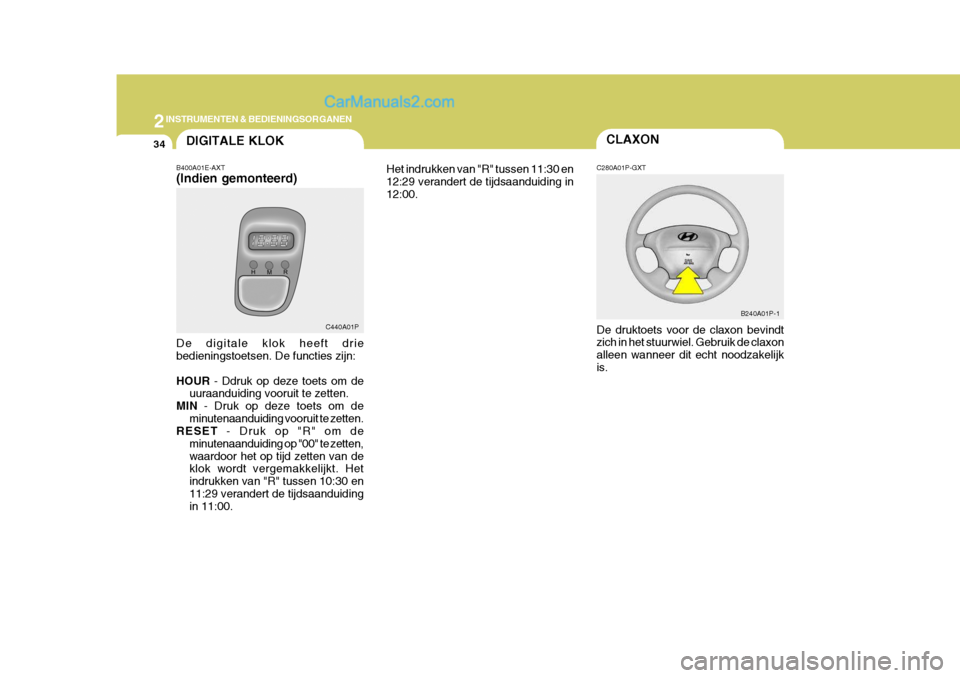

34CLAXON
C280A01P-GXT De druktoets voor de claxon bevindt zich in het stuurwiel. Gebruik de claxon alleen wanneer dit echt noodzakelijkis. B240A01P-1
Het indrukken van "R" tussen 11:30 en12:29 verandert de tijdsaanduiding in12:00.
C440A01P
DIGITALE KLOK
B400A01E-AXT (Indien gemonteerd) De digitale klok heeft drie bedieningstoetsen. De functies zijn: HOUR - Ddruk op deze toets om de
uuraanduiding vooruit te zetten.
MIN - Druk op deze toets om de
minutenaanduiding vooruit te zetten.
RESET - Druk op "R" om de
minutenaanduiding op "00" te zetten, waardoor het op tijd zetten van de klok wordt vergemakkelijkt. Het indrukken van "R" tussen 10:30 en11:29 verandert de tijdsaanduiding in 11:00.

2
INSTRUMENTEN & BEDIENINGSORGANEN
35
HSRFL002

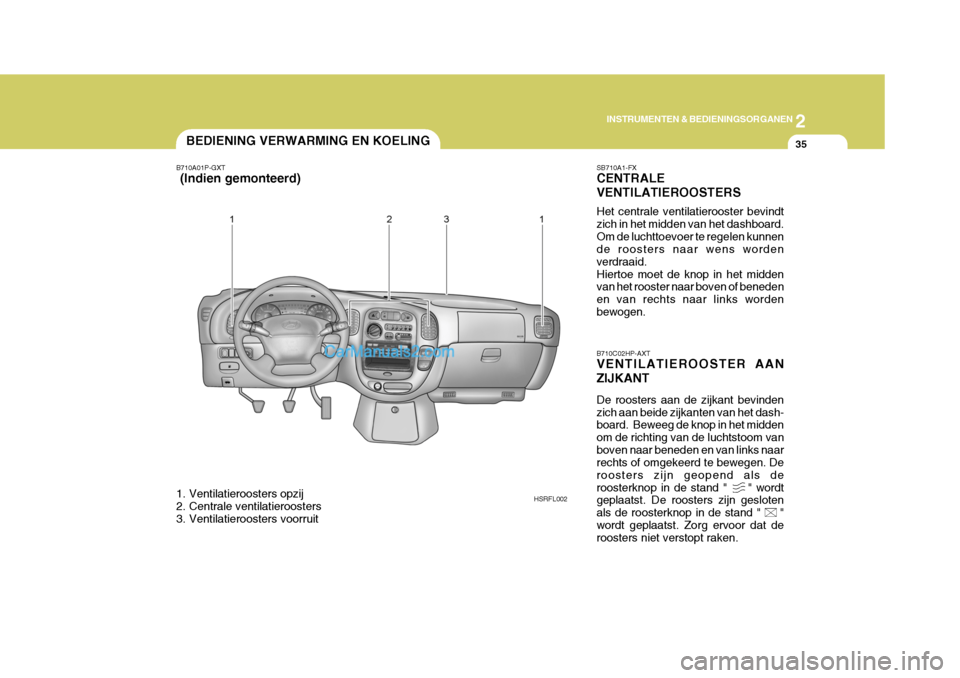

BEDIENING VERWARMING EN KOELING
B710A01P-GXT
(Indien gemonteerd)
1. Ventilatieroosters opzij
2. Centrale ventilatieroosters
3. Ventilatieroosters voorruit SB710A1-FX CENTRALE VENTILATIEROOSTERS Het centrale ventilatierooster bevindt zich in het midden van het dashboard.Om de luchttoevoer te regelen kunnen de roosters naar wens worden verdraaid.Hiertoe moet de knop in het midden van het rooster naar boven of beneden en van rechts naar links wordenbewogen. B710C02HP-AXT VENTILATIEROOSTER AAN ZIJKANT De roosters aan de zijkant bevinden zich aan beide zijkanten van het dash- board. Beweeg de knop in het midden om de richting van de luchtstoom vanboven naar beneden en van links naar rechts of omgekeerd te bewegen. De roosters zijn geopend als deroosterknop in de stand " " wordt geplaatst. De roosters zijn gesloten als de roosterknop in de stand " "wordt geplaatst. Zorg ervoor dat de roosters niet verstopt raken.

2INSTRUMENTEN & BEDIENINGSORGANEN
36
Bovenzijde interieur
In deze stand wordt de lucht via de roosters in het dashboard toegevoerd. HSRFL670
VERWARMING EN VENTILATIE
C610A01P-GXT
Draai-/drukknop
Schuif C610A01P
C660A01P B670D01P-AXT Luchtverdeling De toegevoerde lucht kan naar de beenruimte, de roosters in het dash- board of langs de voorruit wordengevoerd. Het systeem is hiervoor voorzien van de standen Face, Bi- Level, Floor, Floor-Defrost en Defrost.
SB720D1-FX Temperatuurregeling Met deze draaiknop wordt de gewenste temperatuur ingesteld.
1. Regeling temperatuur
2. Regeling luchtverdeling
3. Regeling buitenluchtoevoer
4. Regeling aanjagersnelheid
1
2
3 4
12
3
4
Er zijn vier schakelaars voor het verwarmings- en ventilatiesysteem,namelijk:

2
INSTRUMENTEN & BEDIENINGSORGANEN
37
HSRFL672

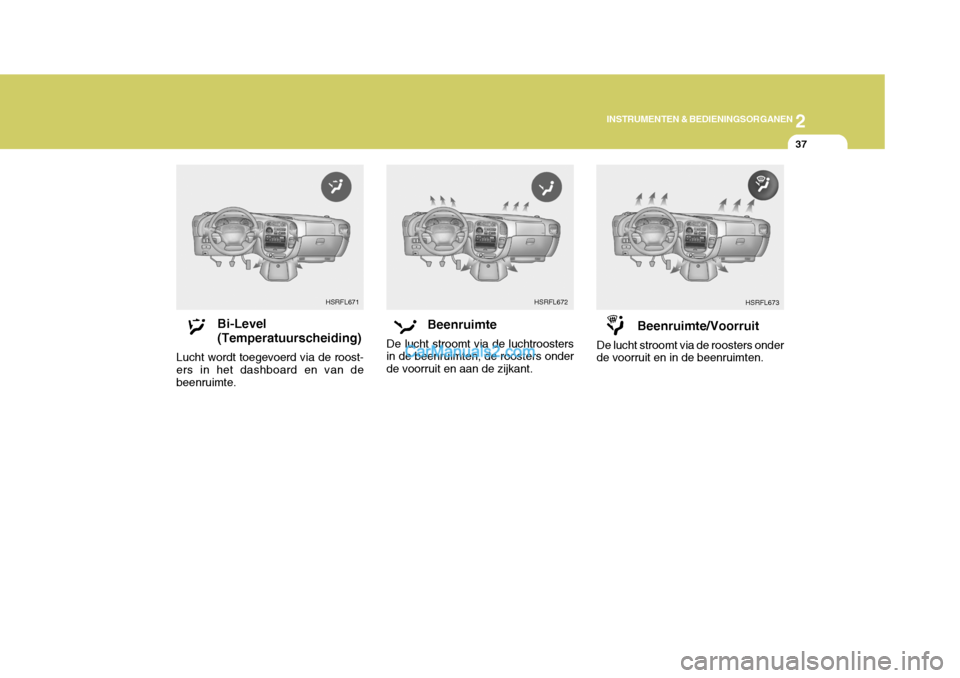

Bi-Level (Temperatuurscheiding)
Lucht wordt toegevoerd via de roost- ers in het dashboard en van debeenruimte. Beenruimte
De lucht stroomt via de luchtroosters in de beenruimten, de roosters onder de voorruit en aan de zijkant.HSRFL671
Beenruimte/Voorruit
De lucht stroomt via de roosters onder de voorruit en in de beenruimten.HSRFL673

2INSTRUMENTEN & BEDIENINGSORGANEN

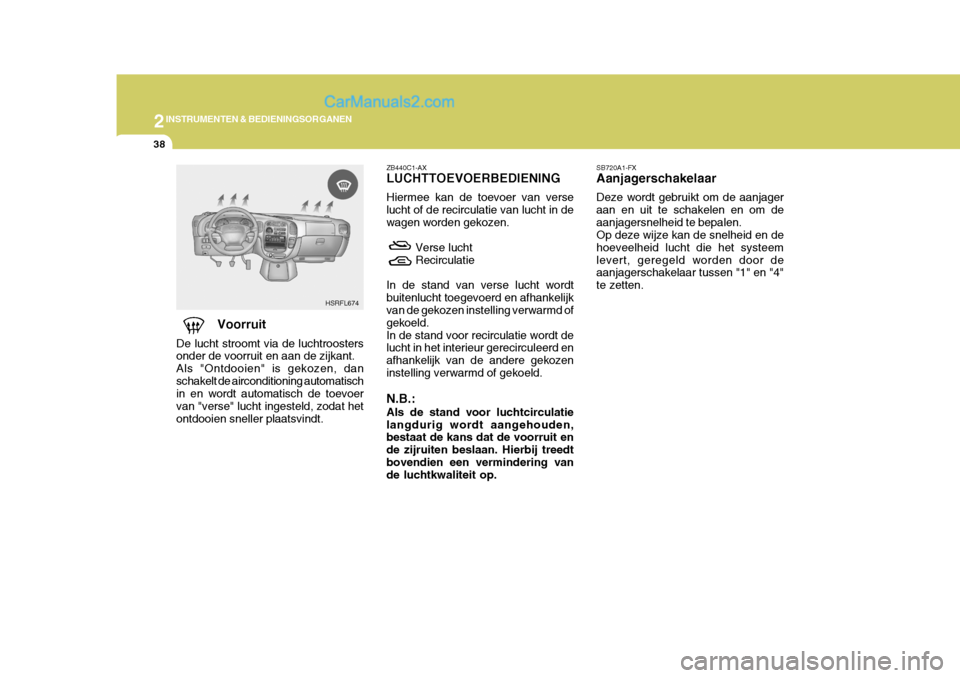

38
SB720A1-FX Aanjagerschakelaar Deze wordt gebruikt om de aanjager aan en uit te schakelen en om deaanjagersnelheid te bepalen. Op deze wijze kan de snelheid en de hoeveelheid lucht die het systeemlevert, geregeld worden door de aanjagerschakelaar tussen "1" en "4" te zetten.
Voorruit
De lucht stroomt via de luchtroosters onder de voorruit en aan de zijkant. Als "Ontdooien" is gekozen, danschakelt de airconditioning automatisch in en wordt automatisch de toevoer van "verse" lucht ingesteld, zodat hetontdooien sneller plaatsvindt. HSRFL674ZB440C1-AX LUCHTTOEVOERBEDIENING Hiermee kan de toevoer van verse lucht of de recirculatie van lucht in dewagen worden gekozen.
Verse luchtRecirculatie
In de stand van verse lucht wordtbuitenlucht toegevoerd en afhankelijk van de gekozen instelling verwarmd of gekoeld.In de stand voor recirculatie wordt de lucht in het interieur gerecirculeerd en afhankelijk van de andere gekozeninstelling verwarmd of gekoeld. N.B.: Als de stand voor luchtcirculatie langdurig wordt aangehouden, bestaat de kans dat de voorruit en de zijruiten beslaan. Hierbij treedtbovendien een vermindering van de luchtkwaliteit op.
