RIJDEN MET UW HYUNDAI
21
!
PARKEERHULP SYSTEEM
o Het is mogelijk dat hetgeluidssignaal niet klinkt als vocht op de sensor is bevroren of de sensor is bedekt met vuil of modder.
o Het is mogelijk dat de parkeerhulp onjuist werkt op eenonregelmatig wegdek, zoals inbossen, op steenslagwegen, een verkant wegdek of op een helling.
o Druk niet op het sensoroppervlak en bekras het oppervlak niet.Hierdoor wordt de bescherming beschadigd.
o Het is mogelijk dat de sensor scherpe voorwerpen en dikkewinterjassen of anderematerialen, die de golven absorberen, niet opmerkt.
o Reinig vuile sensoren met een zachte spons en schoon water.
o Als tegelijkertijd meer dan één
voorwerp wordt gesignaleerd, dan wordt het dichtstbijzijnde het eerst herkend.
o Als deze voorwerpen zeer dichtbij zijn (ongeveer 300 mm), dan kanhet zijn dat deze niet door het systeem worden gesignaleerd.
C400A01P-GXT (Indien gemonteerd) De parkeerhulp helpt de bestuurder bij het achteruitrijden door te controlerenof zich binnen 1200 mm achter de auto een voorwerp bevindt. Dit systeem dient alleen ter ondersteuning. N.B.:
o De parkeerhulp moet worden
beschouwd als een ondersteunend systeem. Debestuurder moet de achterzijde ook visueel controleren.
o Het geluidssignaal kan afwijken en is afhankelijk van hetgesignaleerde voorwerp. Sensor
HSRFL160
WAARSCHUWING:
Als geen geluidssignaal wordt gehoord of als de zoemer een pulserend geluidssignaal geeft als de "R" wordt ingeschakeld, dangeeft dit een storing in de parkeerhulp aan. Laat in dat geval uw auto zo snel mogelijk door eenHyundai dealer controleren.

4
CORROSION PREVENTION AND APPEARANCE CARE
43
4
IN GEVAL VAN PECH
43
G200D01P-GXT Binnenpaneel
G200D01POMSCHRIJVING
1 2 3 456 7 8 9
10 11 12 13 14 BEVEILIGDE COMPONENTEN
Schakelaar buitenspiegelbediening
Audio, Digitaal klokje, Sigarettenaansteker, Multimeter, Shift- en
keylockregeleenheid van automaatAansluitpunt
Verwarmingsregeleenheid, Verdeelklepactuator
Ruitenwissers/-sproeiers voorRuitenwisser-/sproeier achter
Relais schuifdak linksvoor/-achter, Relais extra verwarming, Relais
brandstoffilterverwarming, Temperatuursensor, Koplamprelais, Hoofdrelais
condensorventilator, Schakelaar koplampverstelling, Relais Intercoolerventilator
ETACM, Power & hold schakelaar, Relais ruitenwissers voor, Gordel-
trekkrachtbegrenzer, Aanjagerrelais, Relais aanjager tegen dak, Relais
buitenspiegelverwarming, Relais achterruitverwarming, Relais aanjager achter,
Hoofdschakelaar aanjager achter, Sub-schakelaar aanjager achter
Mistachterlichtrelais
Schakelaar stoelverwarming
InstrumentenpaneelRegeleenheid airbagsysteem
ABS-regeleenheid, Neutraal-schakelaar, Schakelaar achteruitrijverlichting,
Snelheidssensor, Waterdetectiesensor in brandstof, Brandstoffilterschakelaar,
Brandstoffilterverwarming, Vierwielaandrijving H/L-schakelaar,
Instrumentenpaneel, Automaatregeleenheid, Remlichtschakelaar, Shift- en
keylockregeleenheid automaat, Dwars-/langsversnellingssensor, Overdrive-
schakelaar, Automaat keuzehendel
Schakelaar waarschuwingsknipperlichtenAMPERAGE 10A 15A15A 10A20A15A 10A 10A 10A 10A10A10A 10A 10A

44IN GEVAL VAN PECH
46

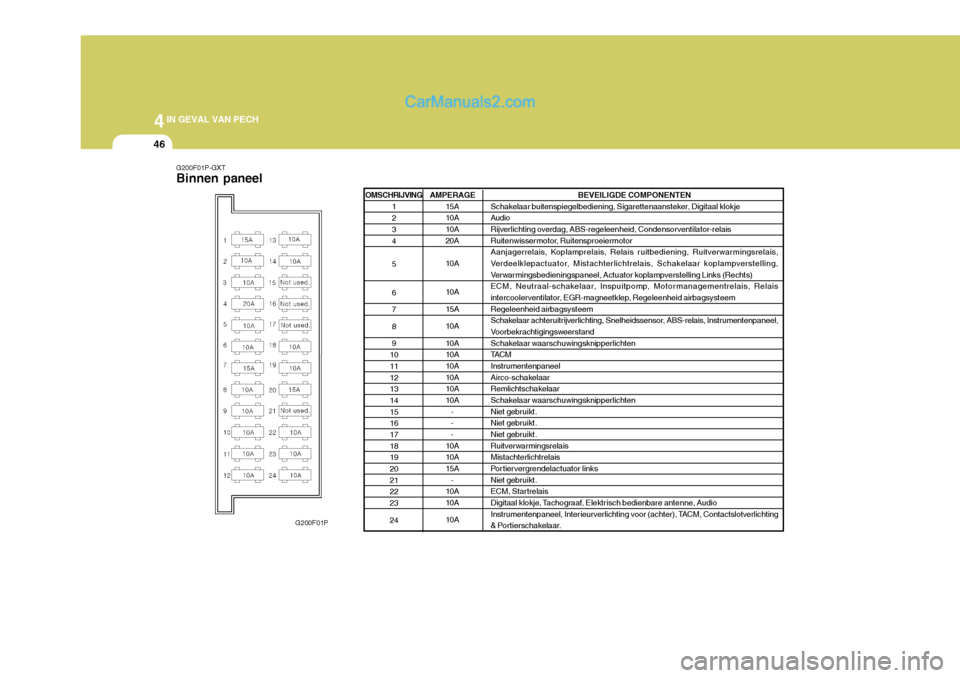

G200F01P-GXT Binnen paneel
G200F01P BEVEILIGDE COMPONENTEN
Schakelaar buitenspiegelbediening, Sigarettenaansteker, Digitaal klokje
Audio
Rijverlichting overdag, ABS-regeleenheid, Condensorventilator-relais
Ruitenwissermotor, Ruitensproeiermotor
Aanjagerrelais, Koplamprelais, Relais ruitbediening, Ruitverwarmingsrelais,
Verdeelklepactuator, Mistachterlichtrelais, Schakelaar koplampverstelling,
Verwarmingsbedieningspaneel, Actuator koplampverstelling Links (Rechts)
ECM, Neutraal-schakelaar, Inspuitpomp, Motormanagementrelais, Relais
intercoolerventilator, EGR-magneetklep, Regeleenheid airbagsysteem Regeleenheid airbagsysteem
Schakelaar achteruitrijverlichting, Snelheidssensor, ABS-relais, Instrumentenpaneel,
Voorbekrachtigingsweerstand
Schakelaar waarschuwingsknipperlichten
TA C M
Instrumentenpaneel
Airco-schakelaar
Remlichtschakelaar
Schakelaar waarschuwingsknipperlichten Niet gebruikt. Niet gebruikt.Niet gebruikt.
Ruitverwarmingsrelais Mistachterlichtrelais
Por tiervergrendelactuator links Niet gebruikt.
ECM, Startrelais
Digitaal klokje, Tachograaf, Elektrisch bedienbare antenne, Audio
Instrumentenpaneel, Interieurverlichting voor (achter), TACM, Contactslotverlichting
& Portierschakelaar.
AMPERAGE 15A 10A10A 20A 10A 10A 15A10A10A 10A10A 10A 10A10A---
10A10A15A -
10A10A 10A
