2006 Alfa Romeo GT Manual de Uso e Manutenção (in Portuguese)

EM EMERGÊNCIA

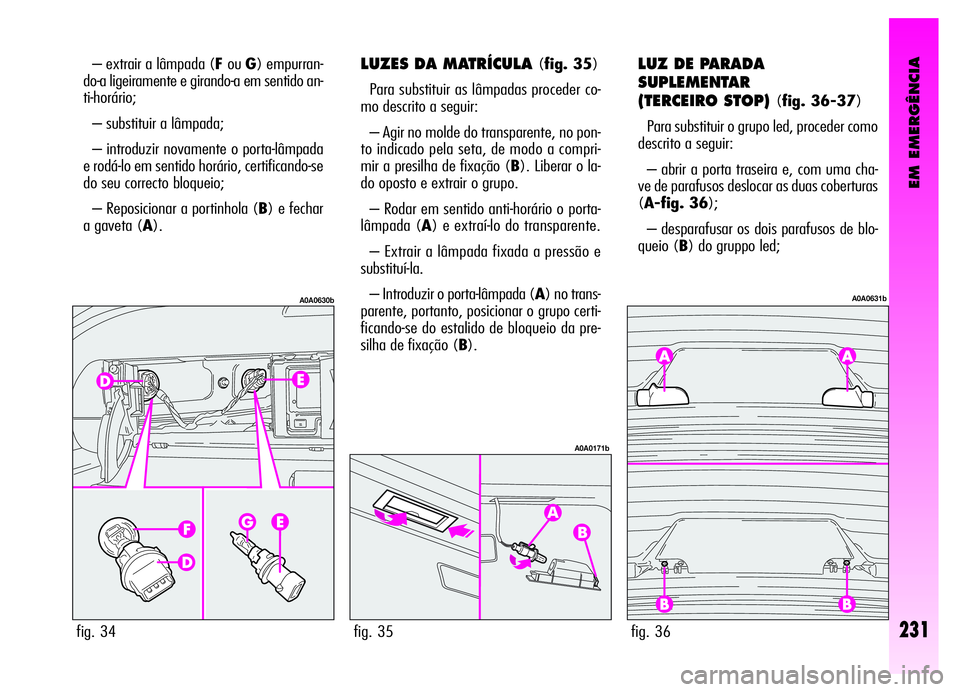

LUZES DA MATRÍCULA (fig. 35)
Para substituir as lâmpadas proceder co-
mo descrito a seguir:
– Agir no molde do transparente, no pon-
to indicado pela seta, de modo a compri-
mir a presilha de fixação (B). Liberar o la-
do oposto e extrair o grupo.
– Rodar em sentido anti-horário o porta-
lâmpada (A) e extraí-lo do transparente.
– Extrair a lâmpada fixada a pressão e
substituí-la.
– Introduzir o porta-lâmpada (A) no trans-
parente, portanto, posicionar o grupo certi-
ficando-se do estalido de bloqueio da pre-
silha de fixação (B).LUZ DE PARADA
SUPLEMENTAR
(TERCEIRO STOP)
(fig. 36-37)
Para substituir o grupo led, proceder como
descrito a seguir:
– abrir a porta traseira e, com uma cha-
ve de parafusos deslocar as duas coberturas
(A-fig. 36);
– desparafusar os dois parafusos de blo-
queio (B) do gruppo led;
fig. 35
A0A0171b
fig. 36
A0A0631b
A0A0630b
– extrair a lâmpada (FouG) empurran-
do-a ligeiramente e girando-a em sentido an-
ti-horário;
– substituir a lâmpada;
– introduzir novamente o porta-lâmpada
e rodá-lo em sentido horário, certificando-se
do seu correcto bloqueio;
– Reposicionar a portinhola (B) e fechar
a gaveta (A).
231fig. 34

EM EMERGÊNCIA
232

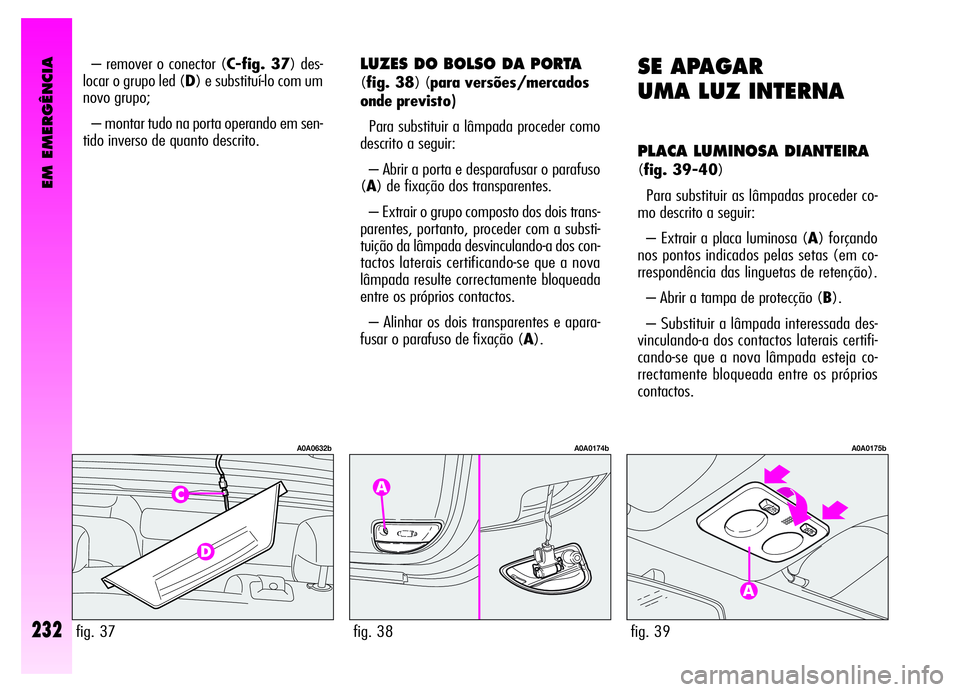

– remover o conector (C-fig. 37) des-
locar o grupo led (D) e substituí-lo com um
novo grupo;
– montar tudo na porta operando em sen-
tido inverso de quanto descrito.
fig. 37
A0A0632b
fig. 39
A0A0175b
LUZES DO BOLSO DA PORTA
(fig. 38)(para versões/mercados
onde previsto)
Para substituir a lâmpada proceder como
descrito a seguir:
– Abrir a porta e desparafusar o parafuso
(A) de fixação dos transparentes.
– Extrair o grupo composto dos dois trans-
parentes, portanto, proceder com a substi-
tuição da lâmpada desvinculando-a dos con-
tactos laterais certificando-se que a nova
lâmpada resulte correctamente bloqueada
entre os próprios contactos.
– Alinhar os dois transparentes e apara-
fusar o parafuso de fixação (A).
SE APAGAR
UMA LUZ INTERNA
PLACA LUMINOSA DIANTEIRA
(fig. 39-40)
Para substituir as lâmpadas proceder co-
mo descrito a seguir:
– Extrair a placa luminosa (A) forçando
nos pontos indicados pelas setas (em co-
rrespondência das linguetas de retenção).
– Abrir a tampa de protecção (B).
– Substituir a lâmpada interessada des-
vinculando-a dos contactos laterais certifi-
cando-se que a nova lâmpada esteja co-
rrectamente bloqueada entre os próprios
contactos.
fig. 38
A0A0174b

EM EMERGÊNCIA
PLACA LUMINOSA TRASEIRA
(fig. 41-42)
Para substituir a lâmpada proceder como
descrito a seguir:
– Extrair a placa luminosa (A) forçando
no ponto indicado pela seta.
– Substituir a lâmpada desvinculando-a
dos contactos laterais certificando-se que a
nova lâmpada esteja correctamente blo-
queada entre os contactos.– Montar a placa luminosa introduzindo
primeiro o lado com o conector e premendo
depois no outro lado até a sentir o estalido
de engate da lingueta de retenção (B).
fig. 41
A0A0177b
fig. 42
A0A0178b
– Fechar a tampa de protecção (B).
– Montar a placa luminosa exercendo uma
ligeira pressão em correspondência das lin-
guetas de retenção, até a sentir o estalido
de engate.
fig. 40
A0A0176b
233

EM EMERGÊNCIA
234

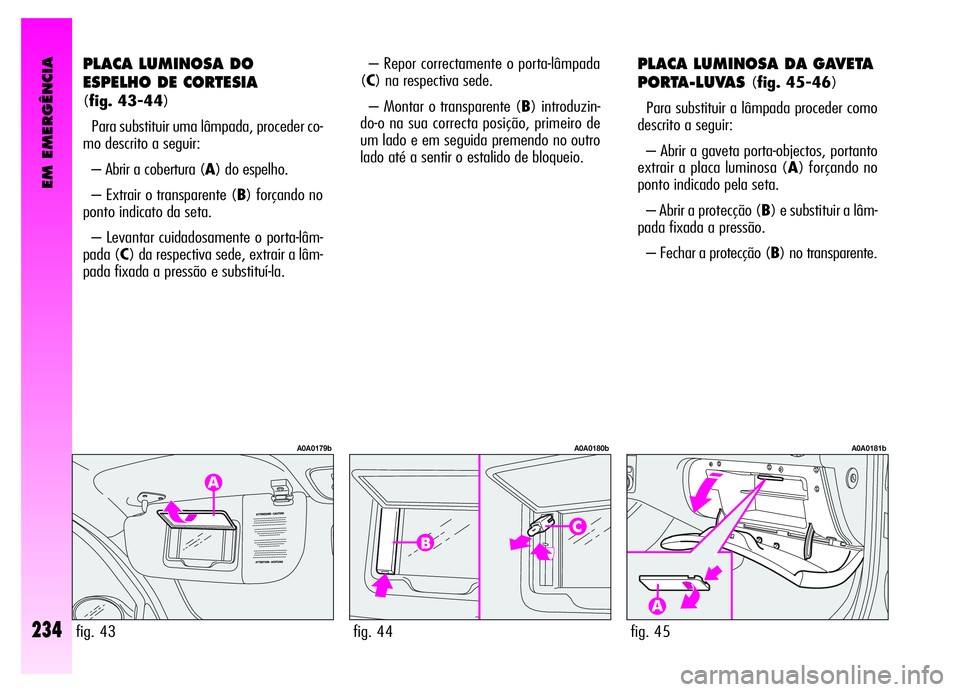

PLACA LUMINOSA DO
ESPELHO DE CORTESIA
(fig. 43-44)
Para substituir uma lâmpada, proceder co-
mo descrito a seguir:
– Abrir a cobertura (A) do espelho.
– Extrair o transparente (B) forçando no
ponto indicato da seta.
– Levantar cuidadosamente o porta-lâm-
pada (C) da respectiva sede, extrair a lâm-
pada fixada a pressão e substituí-la.– Repor correctamente o porta-lâmpada
(C) na respectiva sede.
– Montar o transparente (B) introduzin-
do-o na sua correcta posição, primeiro de
um lado e em seguida premendo no outro
lado até a sentir o estalido de bloqueio.
fig. 43
A0A0179b
fig. 44
A0A0180b
PLACA LUMINOSA DA GAVETA
PORTA-LUVAS
(fig. 45-46)
Para substituir a lâmpada proceder como
descrito a seguir:
– Abrir a gaveta porta-objectos, portanto
extrair a placa luminosa (A) forçando no
ponto indicado pela seta.
– Abrir a protecção (B) e substituir a lâm-
pada fixada a pressão.
– Fechar a protecção (B) no transparente.
fig. 45
A0A0181b

EM EMERGÊNCIA

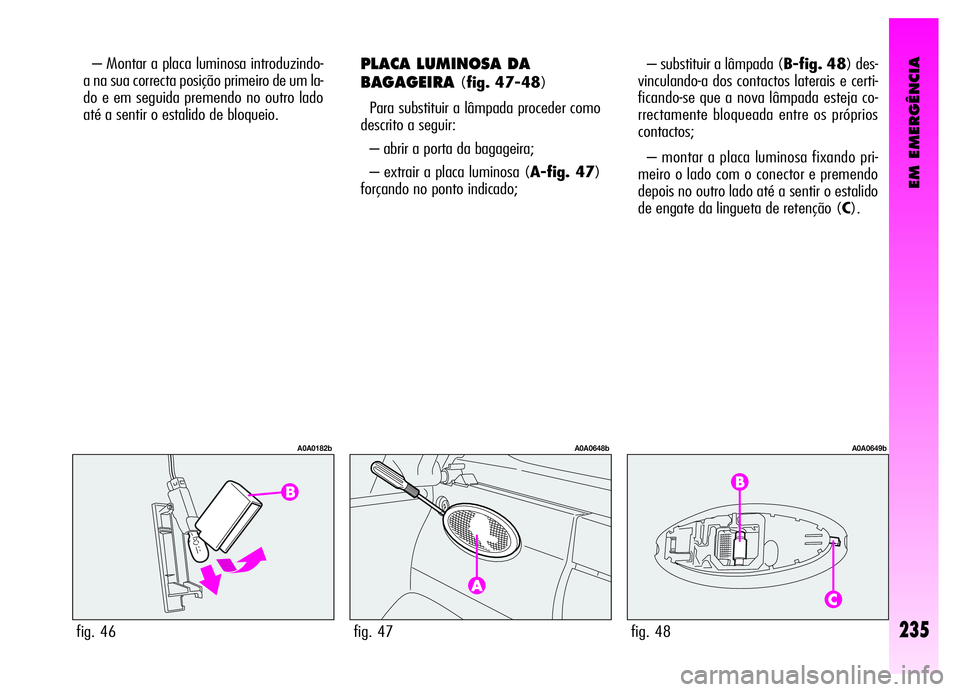

PLACA LUMINOSA DA
BAGAGEIRA
(fig. 47-48)
Para substituir a lâmpada proceder como
descrito a seguir:
– abrir a porta da bagageira;
– extrair a placa luminosa (A-fig. 47)
forçando no ponto indicado; – Montar a placa luminosa introduzindo-
a na sua correcta posição primeiro de um la-
do e em seguida premendo no outro lado
até a sentir o estalido de bloqueio.– substituir a lâmpada (B-fig. 48) des-
vinculando-a dos contactos laterais e certi-
ficando-se que a nova lâmpada esteja co-
rrectamente bloqueada entre os próprios
contactos;
– montar a placa luminosa fixando pri-
meiro o lado com o conector e premendo
depois no outro lado até a sentir o estalido
de engate da lingueta de retenção (C).
fig. 46
A0A0182b
fig. 47
A0A0648b
fig. 48
A0A0649b
235

EM EMERGÊNCIA
236

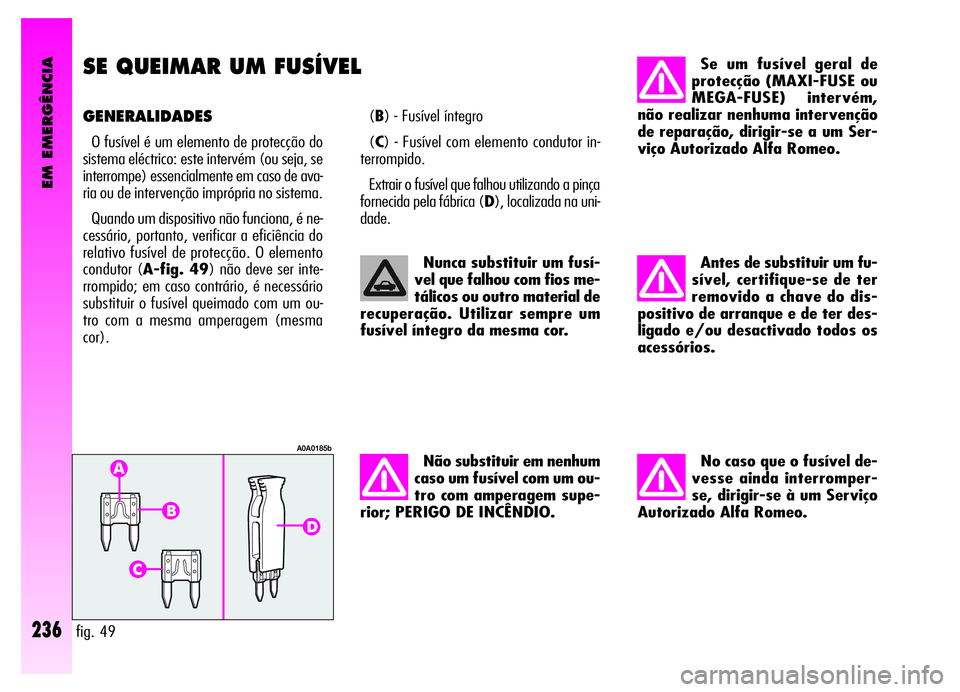

SE QUEIMAR UM FUSÍVEL
GENERALIDADES
O fusível é um elemento de protecção do
sistema eléctrico: este intervém (ou seja, se
interrompe) essencialmente em caso de ava-
ria ou de intervenção imprópria no sistema.
Quando um dispositivo não funciona, é ne-
cessário, portanto, verificar a eficiência do
relativo fusível de protecção. O elemento
condutor (A-fig. 49) não deve ser inte-
rrompido; em caso contrário, é necessário
substituir o fusível queimado com um ou-
tro com a mesma amperagem (mesma
cor).(B) - Fusível íntegro
(C) - Fusível com elemento condutor in-
terrompido.
Extrair o fusível que falhou utilizando a pinça
fornecida pela fábrica (D), localizada na uni-
dade.
fig. 49
A0A0185b
Nunca substituir um fusí-
vel que falhou com fios me-
tálicos ou outro material de
recuperação. Utilizar sempre um
fusível íntegro da mesma cor.
Não substituir em nenhum
caso um fusível com um ou-
tro com amperagem supe-
rior; PERIGO DE INCÊNDIO.
Se um fusível geral de
protecção (MAXI-FUSE ou
MEGA-FUSE) intervém,
não realizar nenhuma intervenção
de reparação, dirigir-se a um Ser-
viço Autorizado Alfa Romeo.
Antes de substituir um fu-
sível, certifique-se de ter
removido a chave do dis-
positivo de arranque e de ter des-
ligado e/ou desactivado todos os
acessórios.
No caso que o fusível de-
vesse ainda interromper-
se, dirigir-se à um Serviço
Autorizado Alfa Romeo.

EM EMERGÊNCIA
Para a individuação do fusível de pro-
tecção, consultando a tabela de identificação
de fusíveis indicada nas páginas seguintes,
fazer referência às ilustrações seguintes
fig. 52,fig. 53e54. Os fusíveis do Alfa GTestão agrupa-
dos em três unidades centrais, situadas res-
pectivamente no tablier porta-instrumentos,
no pólo positivo da bateria e ao lado da pró-
pria bateria.
Para ter acesso aos fusíveis na unidade no
tablier porta-instrumentos, é necessário des-
parafusar os dois dispositivos de retenção
(A-fig. 50) e remover o revestimento de
protecção (B).
Para ter acesso aos fusíveis na unidade no
pólo da bateria é necessário remover a res-
pectiva tampa de protecção premendo nas
relativas aletas de abertura (lado dianteiro).
Para ter acesso aos fusíveis na unidade ao
lado da bateria é necessário desenganchar
as presilhas perimetrais de retenção (A-fig.
51) e remover a tampa de protecção (B).
fig. 50
A0A0186b
fig. 51
A0A0187b
fig. 52 - Unidade no tablier porta-instrumentos
A0A0134b
237

EM EMERGÊNCIA
238

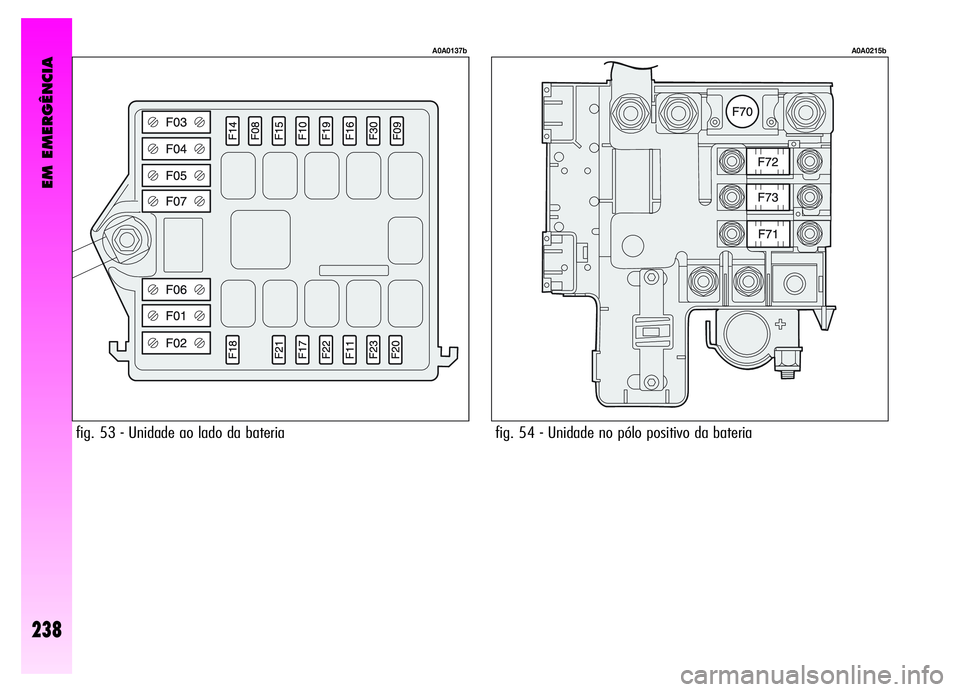

fig. 53 - Unidade ao lado da bateria
A0A0137b
fig. 54 - Unidade no pólo positivo da bateria
A0A0215b
