MANUTENZIONE DELLA VETTURA
255

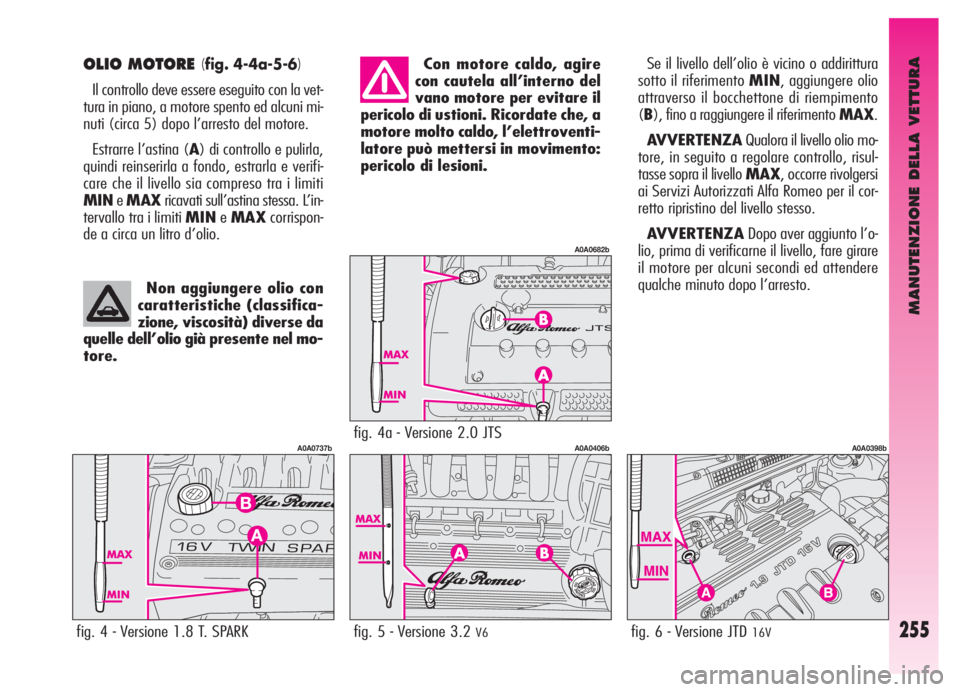

OLIO MOTORE (fig. 4-4a-5-6)
Il controllo deve essere eseguito con la vet-
tura in piano, a motore spento ed alcuni mi-
nuti (circa 5) dopo l’arresto del motore.
Estrarre l’astina (A) di controllo e pulirla,
quindi reinserirla a fondo, estrarla e verifi-
care che il livello sia compreso tra i limiti
MINeMAXricavati sull’astina stessa. L’in-
tervallo tra i limiti MINeMAXcorrispon-
de a circa un litro d’olio.Con motore caldo, agire
con cautela all’interno del
vano motore per evitare il
pericolo di ustioni. Ricordate che, a
motore molto caldo, l’elettroventi-
latore può mettersi in movimento:
pericolo di lesioni.
Non aggiungere olio con
caratteristiche (classifica-
zione, viscosità) diverse da
quelle dell’olio già presente nel mo-
tore.
fig. 4a - Versione 2.0 JTS
A0A0682b
fig. 6 - Versione JTD 16V
A0A0398b
AB
fig. 5 - Versione 3.2 V6
A0A0406b
fig. 4 - Versione 1.8 T. SPARK
A0A0737b
Se il livello dell’olio è vicino o addirittura
sotto il riferimento MIN, aggiungere olio
attraverso il bocchettone di riempimento
(B), fino a raggiungere il riferimento MAX.
AVVERTENZAQualora il livello olio mo-
tore, in seguito a regolare controllo, risul-
tasse sopra il livello MAX, occorre rivolgersi
ai Servizi Autorizzati Alfa Romeo per il cor-
retto ripristino del livello stesso.
AVVERTENZADopo aver aggiunto l’o-
lio, prima di verificarne il livello, fare girare
il motore per alcuni secondi ed attendere
qualche minuto dopo l’arresto.

MANUTENZIONE DELLA VETTURA
256
L’olio motore esausto e il
filtro dell’olio sostituito
contengono sostanze peri-
colose per l’ambiente. Per la so-
stituzione dell’olio e del filtro ri-
volgersi ai Servizi Autorizzati Alfa
Romeo, che sono attrezzati per
smaltire olio e filtri usati nel ri-
spetto della natura e delle norme
di legge.

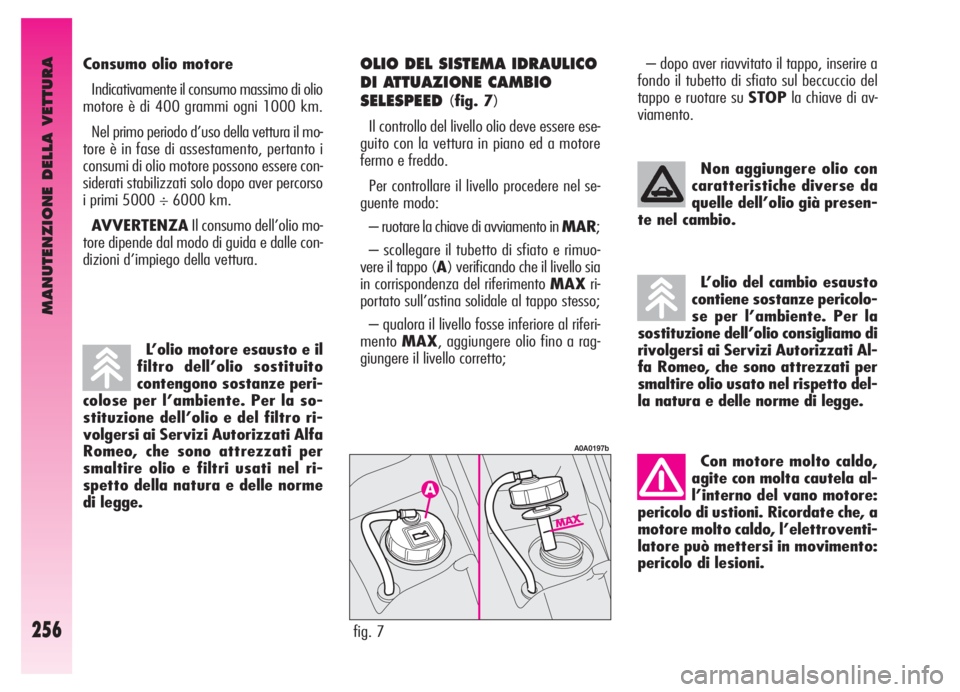

OLIO DEL SISTEMA IDRAULICO
DI ATTUAZIONE CAMBIO
SELESPEED
(fig. 7)
Il controllo del livello olio deve essere ese-
guito con la vettura in piano ed a motore
fermo e freddo.
Per controllare il livello procedere nel se-
guente modo:
– ruotare la chiave di avviamento in MAR;
– scollegare il tubetto di sfiato e rimuo-
vere il tappo (A) verificando che il livello sia
in corrispondenza del riferimento MAXri-
portato sull’astina solidale al tappo stesso;
– qualora il livello fosse inferiore al riferi-
mentoMAX, aggiungere olio fino a rag-
giungere il livello corretto;Non aggiungere olio con
caratteristiche diverse da
quelle dell’olio già presen-
te nel cambio.
fig. 7
A0A0197b
L’olio del cambio esausto
contiene sostanze pericolo-
se per l’ambiente. Per la
sostituzione dell’olio consigliamo di
rivolgersi ai Servizi Autorizzati Al-
fa Romeo, che sono attrezzati per
smaltire olio usato nel rispetto del-
la natura e delle norme di legge.
Con motore molto caldo,
agite con molta cautela al-
l’interno del vano motore:
pericolo di ustioni. Ricordate che, a
motore molto caldo, l’elettroventi-
latore può mettersi in movimento:
pericolo di lesioni.
Consumo olio motore
Indicativamente il consumo massimo di olio
motore è di 400 grammi ogni 1000 km.
Nel primo periodo d’uso della vettura il mo-
tore è in fase di assestamento, pertanto i
consumi di olio motore possono essere con-
siderati stabilizzati solo dopo aver percorso
i primi 5000 ÷ 6000 km.
AVVERTENZAIl consumo dell’olio mo-
tore dipende dal modo di guida e dalle con-
dizioni d’impiego della vettura.– dopo aver riavvitato il tappo, inserire a
fondo il tubetto di sfiato sul beccuccio del
tappo e ruotare su STOPla chiave di av-
viamento.

MANUTENZIONE DELLA VETTURA
257
L’impianto di raffredda-
mento è pressurizzato. So-
stituire eventualmente il
tappo solo con un altro originale, o
l’efficienza dell’impianto potrebbe
essere compromessa. Con motore
caldo, non togliere il tappo della
vaschetta: pericolo di ustioni.
L’impianto di raffredda-
mento motore utilizza flui-
do protettivo anticonge-
lante PARAFLU UP. Per eventuali
rabbocchi utilizzare fluido dello
stesso tipo contenuto nell’impian-
to di raffreddamento. Il fluido PA-
RAFLU UP non può essere miscela-
to con qualsiasi altro tipo di fluido.
Se si dovesse verificare questa con-
dizione evitare assolutamente di
avviare il motore e contattare i
Servizi Assistenziali Alfa Romeo.LIQUIDO RAFFREDDAMENTO
MOTORE
(fig. 8)
Quando il motore è mol-
to caldo, non togliere il tap-
po della vaschetta: perico-
lo di ustioni.
Il livello del liquido di raffreddamento nel
serbatoio di espansione (vaschetta) deve es-
sere controllato a motore freddo con vettu-
ra in piano, e deve essere compreso tra i
riferimentiMINeMAXvisibili sulla va-
schetta stessa.
fig. 8
A0A0240b
Se il livello è insufficiente, svitare il tappo
(A) del serbatoio di espansione e versare
lentamente attraverso il bocchettone una mi-
scela composta da 50% di acqua distillata
e 50% PARAFLU UP dellaFL Selenia,
fino a quando il livello è vicino a MAX.
La miscela di PARAFLU UPed acqua de-
mineralizzata alla concentrazione del 50%
protegge dal gelo fino alla temperatura di
–35 °C.

MANUTENZIONE DELLA VETTURA
258
Il consumo dell’olio è bas-
sissimo; se dopo il rabboc-
co ne fosse necessario un
altro a breve distanza di tempo, fa-
re controllare l’impianto ai Servizi
Autorizzati Alfa Romeo per veri-
ficare eventuali perdite.Svitando il tappo del ser-
batoio evitare che il liquido
vada a contatto con le par-
ti verniciate. Se dovesse succede-
re, lavare immediatamente con ac-
qua. Evitare che il liquido per
servosterzo vada a con-
tatto con le parti calde del
motore: è infiammabile.
fig. 10
A0A0217b
fig. 9
A0A0400b

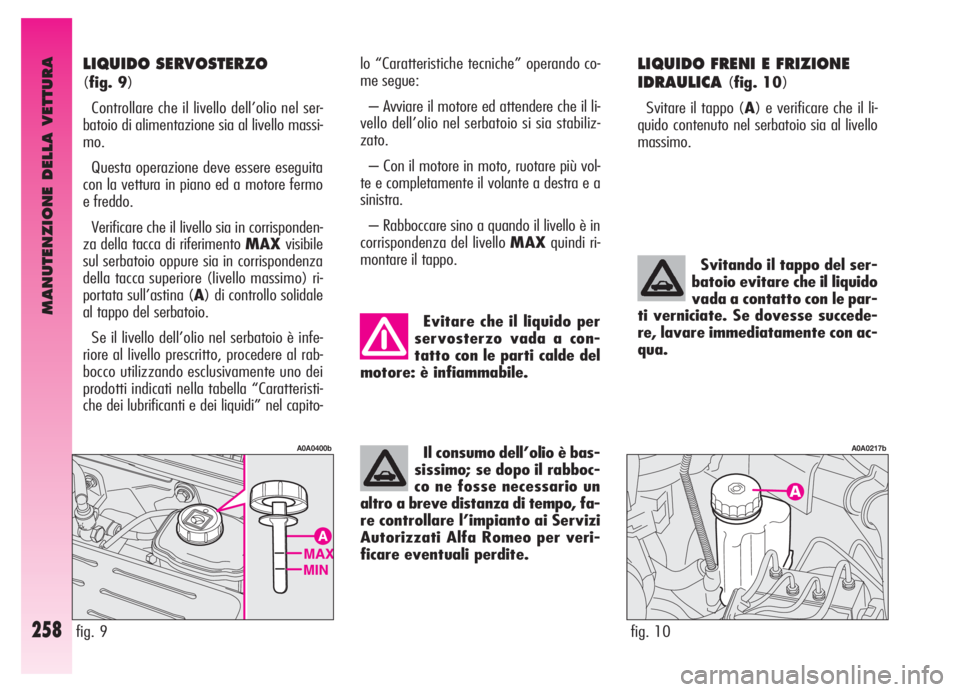

LIQUIDO FRENI E FRIZIONE
IDRAULICA
(fig. 10)
Svitare il tappo (A) e verificare che il li-
quido contenuto nel serbatoio sia al livello
massimo.
LIQUIDO SERVOSTERZO
(fig. 9)
Controllare che il livello dell’olio nel ser-
batoio di alimentazione sia al livello massi-
mo.
Questa operazione deve essere eseguita
con la vettura in piano ed a motore fermo
e freddo.
Verificare che il livello sia in corrisponden-
za della tacca di riferimento MAXvisibile
sul serbatoio oppure sia in corrispondenza
della tacca superiore (livello massimo) ri-
portata sull’astina (A) di controllo solidale
al tappo del serbatoio.
Se il livello dell’olio nel serbatoio è infe-
riore al livello prescritto, procedere al rab-
bocco utilizzando esclusivamente uno dei
prodotti indicati nella tabella “Caratteristi-
che dei lubrificanti e dei liquidi” nel capito-lo “Caratteristiche tecniche” operando co-
me segue:
– Avviare il motore ed attendere che il li-
vello dell’olio nel serbatoio si sia stabiliz-
zato.
– Con il motore in moto, ruotare più vol-
te e completamente il volante a destra e a
sinistra.
– Rabboccare sino a quando il livello è in
corrispondenza del livello MAXquindi ri-
montare il tappo.

MANUTENZIONE DELLA VETTURA
259
Non viaggiare con il ser-
batoio del lavacristallo/la-
valunotto vuoto: l’azione
del lavacristallo è fondamentale
per migliorare la visibilità.
Quando il liquido è esau-
rito non azionare il lavacri-
stallo/lavalunotto per evi-
tare danni al motorino della pom-
pa.
Alcuni additivi commerciali
per lavacristallo sono in-
fiammabili. Il vano motore
contiene parti calde che a contatto
potrebbero accenderli.
AVVERTENZAIl liquido freni e frizio-
ne idraulica è igroscopico (cioè assorbe l’u-
midità). Per questo se la vettura viene uti-
lizzata prevalentemente in zone ad alta per-
centuale di umidità atmosferica, il liquido
deve essere sostituito ad intervalli più brevi
di quelli prescritti nel Piano di Manutenzio-
ne Programmata.

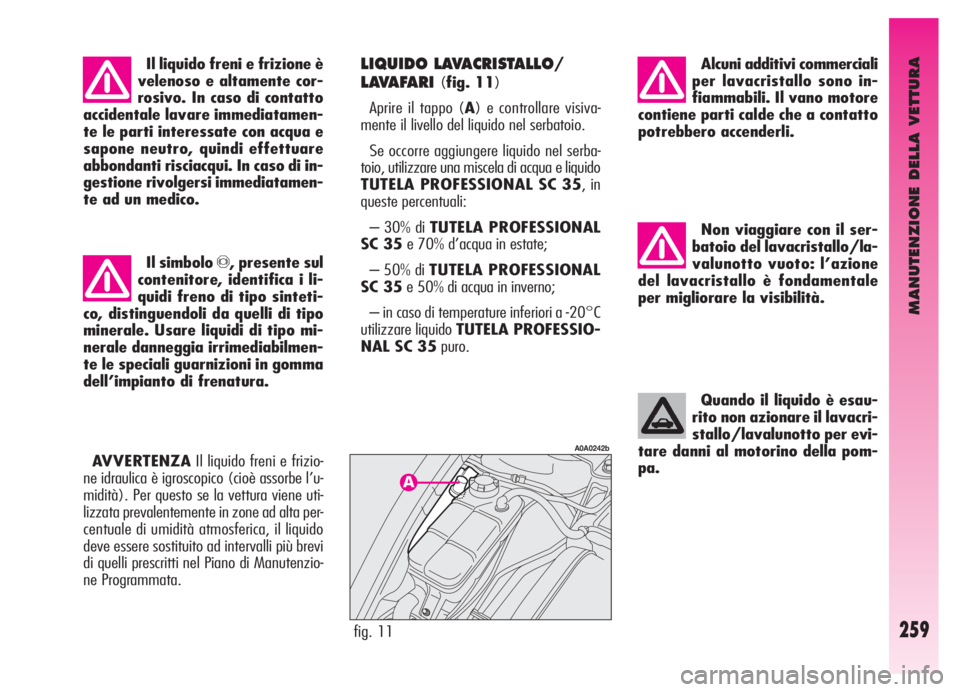

LIQUIDO LAVACRISTALLO/
LAVAFARI
(fig. 11)
Aprire il tappo (A) e controllare visiva-
mente il livello del liquido nel serbatoio.
Se occorre aggiungere liquido nel serba-
toio, utilizzare una miscela di acqua e liquido
TUTELA PROFESSIONAL SC 35, in
queste percentuali:
– 30% di TUTELA PROFESSIONAL
SC 35e 70% d’acqua in estate;
– 50% di TUTELA PROFESSIONAL
SC 35e 50% di acqua in inverno;
– in caso di temperature inferiori a -20°C
utilizzare liquido TUTELA PROFESSIO-
NAL SC 35puro. Il liquido freni e frizione è
velenoso e altamente cor-
rosivo. In caso di contatto
accidentale lavare immediatamen-
te le parti interessate con acqua e
sapone neutro, quindi effettuare
abbondanti risciacqui. In caso di in-
gestione rivolgersi immediatamen-
te ad un medico.
Il simbolo π, presente sul
contenitore, identifica i li-
quidi freno di tipo sinteti-
co, distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo mi-
nerale danneggia irrimediabilmen-
te le speciali guarnizioni in gomma
dell’impianto di frenatura.
fig. 11
A0A0242b

MANUTENZIONE DELLA VETTURA
260

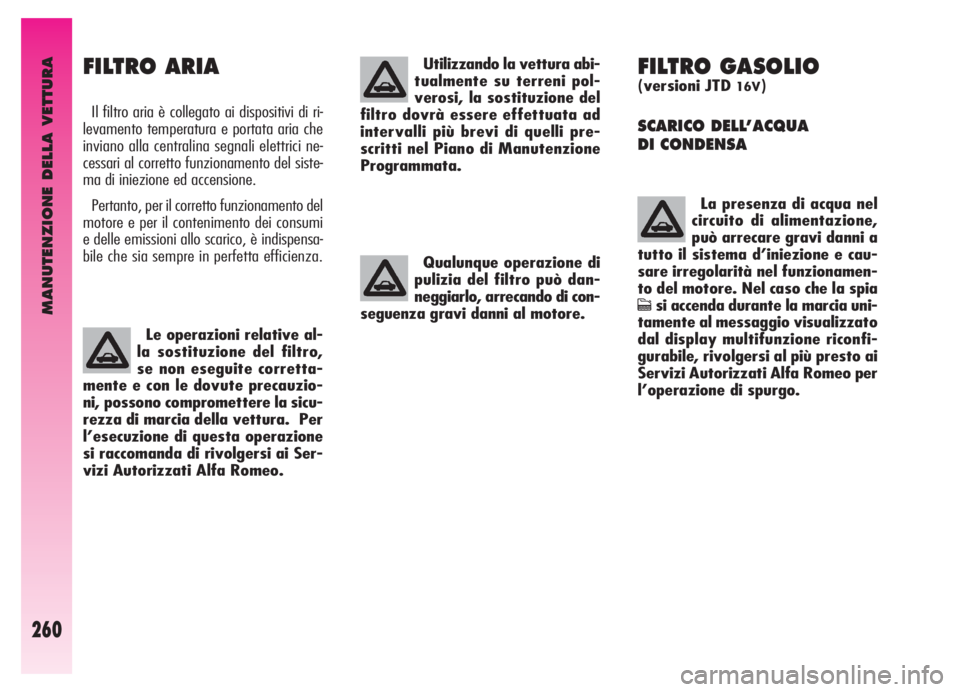

FILTRO GASOLIO
(versioni JTD 16V)
SCARICO DELL’ACQUA
DI CONDENSA
La presenza di acqua nel
circuito di alimentazione,
può arrecare gravi danni a
tutto il sistema d’iniezione e cau-
sare irregolarità nel funzionamen-
to del motore. Nel caso che la spia
csi accenda durante la marcia uni-
tamente al messaggio visualizzato
dal display multifunzione riconfi-
gurabile, rivolgersi al più presto ai
Servizi Autorizzati Alfa Romeo per
l’operazione di spurgo.
FILTRO ARIA
Il filtro aria è collegato ai dispositivi di ri-
levamento temperatura e portata aria che
inviano alla centralina segnali elettrici ne-
cessari al corretto funzionamento del siste-
ma di iniezione ed accensione.
Pertanto, per il corretto funzionamento del
motore e per il contenimento dei consumi
e delle emissioni allo scarico, è indispensa-
bile che sia sempre in perfetta efficienza.
Le operazioni relative al-
la sostituzione del filtro,
se non eseguite corretta-
mente e con le dovute precauzio-
ni, possono compromettere la sicu-
rezza di marcia della vettura. Per
l’esecuzione di questa operazione
si raccomanda di rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
Utilizzando la vettura abi-
tualmente su terreni pol-
verosi, la sostituzione del
filtro dovrà essere effettuata ad
intervalli più brevi di quelli pre-
scritti nel Piano di Manutenzione
Programmata.
Qualunque operazione di
pulizia del filtro può dan-
neggiarlo, arrecando di con-
seguenza gravi danni al motore.

MANUTENZIONE DELLA VETTURA
261
Un montaggio scorretto di
accessori elettrici può cau-
sare gravi danni alla vet-
tura. Se dopo l’acquisto della vet-
tura si desidera installare degli ac-
cessori (antifurto, autoradio, ra-
diotelefono ecc.) rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo che sa-
pranno suggerire i dispositivi più
idonei e soprattutto consigliare sul-
la necessità di utilizzare una bat-
teria con capacità maggiorata.

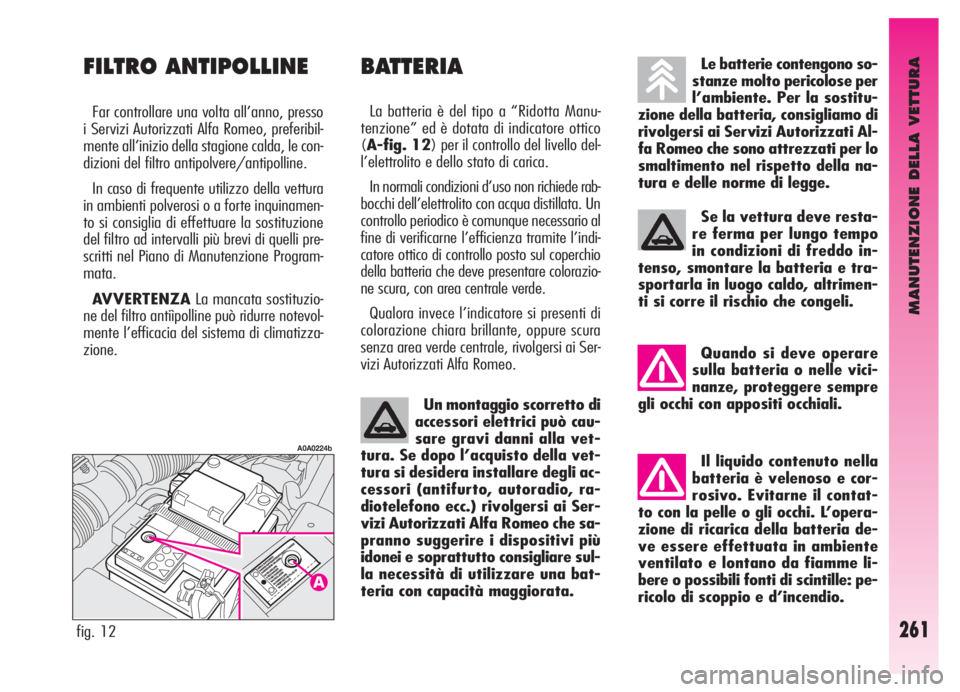

BATTERIA
La batteria è del tipo a “Ridotta Manu-
tenzione” ed è dotata di indicatore ottico
(A-fig. 12) per il controllo del livello del-
l’elettrolito e dello stato di carica.
In normali condizioni d’uso non richiede rab-
bocchi dell’elettrolito con acqua distillata. Un
controllo periodico è comunque necessario al
fine di verificarne l’efficienza tramite l’indi-
catore ottico di controllo posto sul coperchio
della batteria che deve presentare colorazio-
ne scura, con area centrale verde.
Qualora invece l’indicatore si presenti di
colorazione chiara brillante, oppure scura
senza area verde centrale, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
fig. 12
A0A0224b
Le batterie contengono so-
stanze molto pericolose per
l’ambiente. Per la sostitu-
zione della batteria, consigliamo di
rivolgersi ai Servizi Autorizzati Al-
fa Romeo che sono attrezzati per lo
smaltimento nel rispetto della na-
tura e delle norme di legge.
Se la vettura deve resta-
re ferma per lungo tempo
in condizioni di freddo in-
tenso, smontare la batteria e tra-
sportarla in luogo caldo, altrimen-
ti si corre il rischio che congeli.
FILTRO ANTIPOLLINE
Far controllare una volta all’anno, presso
i Servizi Autorizzati Alfa Romeo, preferibil-
mente all’inizio della stagione calda, le con-
dizioni del filtro antipolvere/antipolline.
In caso di frequente utilizzo della vettura
in ambienti polverosi o a forte inquinamen-
to si consiglia di effettuare la sostituzione
del filtro ad intervalli più brevi di quelli pre-
scritti nel Piano di Manutenzione Program-
mata.
AVVERTENZALa mancata sostituzio-
ne del filtro antiìpolline può ridurre notevol-
mente l’efficacia del sistema di climatizza-
zione.
Quando si deve operare
sulla batteria o nelle vici-
nanze, proteggere sempre
gli occhi con appositi occhiali.
Il liquido contenuto nella
batteria è velenoso e cor-
rosivo. Evitarne il contat-
to con la pelle o gli occhi. L’opera-
zione di ricarica della batteria de-
ve essere effettuata in ambiente
ventilato e lontano da fiamme li-
bere o possibili fonti di scintille: pe-
ricolo di scoppio e d’incendio.

MANUTENZIONE DELLA VETTURA
262
– Terminata la ricarica, spegnere l’appa-
recchio prima di scollegarlo dalla batteria.
– Ricollegare il morsetto al polo negativo
(–) della batteria.
Non tentare di ricaricare
una batteria congelata: oc-
corre prima sgelarla, altri-
menti si corre il rischio di scoppio.
Se vi è stato congelamento, occor-
re far controllare la batteria pri-
ma della ricarica da personale spe-
cializzato, per verificare che gli ele-
menti interni non si siano danneg-
giati e che il corpo non si sia fes-
surato, con rischio di fuoriuscita di
acido velenoso e corrosivo.RICARICA DELLA BATTERIA
AVVERTENZALa descrizione della pro-
cedura di ricarica della batteria è riportata
unicamente a titolo informativo. Per l’ese-
cuzione di tale operazione si raccomanda di
rivolgersi ai Servizi Autorizzati Alfa Romeo.
Si consiglia una ricarica lenta a basso am-
peraggio per la durata di circa 24 ore. Una
ricarica per lungo tempo potrebbe danneg-
giare la batteria.
Per effettuare la ricarica procedere come
segue:
– Scollegare il morsetto dal polo negativo
(–) della batteria.
– Collegare ai poli della batteria i cavi del-
l’apparecchio di ricarica, rispettando le po-
larità.
– Accendere l’apparecchio di ricarica.
CONTROLLO DELLO
STATO DI CARICA
Il controllo dello stato di carica della bat-
teria può essere effettuato qualitativamen-
te avvalendosi dell’indicatore ottico, ed
agendo in relazione alla colorazione che l’in-
dicatore può assumere.
Fare riferimento alla tabella seguente o al-
la targhetta (fig. 13) ubicata sulla batte-
ria stessa.Il funzionamento con il li-
vello del liquido troppo
basso danneggia irrepara-
bilmente la batteria, e può giunge-
re a provocarne l’esplosione.
Colorazionebianco brillante
Colorazione scura
senza area
verde al centro
Colorazione scura con
area verde al centro
Rabbocco elettrolito
Stato di carica insufficiente
Livello elettrolito e stato di carica
sufficientiRivolgersi ai Servizi Autorizzati
Alfa Romeo
Ricaricare la batteria
(si consiglia di rivolgersi ai
Servizi Autorizzati Alfa Romeo)
Nessuna azione
fig. 13
A0A0393b
