Le lampade alogene de-
vono essere maneggiate
toccando esclusivamente la
parte metallica. Se il bulbo traspa-
rente viene a contatto con le dita,
riduce l’intensità della luce emessa
e si può anche pregiudicare la du-
rata della lampada. In caso di con-
tatto accidentale, strofinare il bul-
bo con un panno inumidito di alcool
e lasciar asciugare.
IN EMERGENZA
223
Le lampade alogene con-
tengono gas in pressione,
in caso di rottura è possi-
bile la proiezione di frammenti di
vetro.SE SI DEVE
SOSTITUIRE UNA
LAMPADA
Modifiche o riparazioni
dell’impianto elettrico ese-
guite in modo non corretto
e senza tenere conto delle caratte-
ristiche tecniche dell’impianto, pos-
sono causare anomalie di funzio-
namento con rischi di incendio.
Si consiglia, se possibile,
di far effettuare la sostitu-
zione delle lampade presso
i Servizi Autorizzati Alfa Romeo. Il
corretto funzionamento ed orien-
tamento delle luci esterne sono re-
quisiti essenziali per la sicurezza di
marcia e per non incorrere nelle
sanzioni previste dalla legge.
A causa dell’elevata ten-
sione di alimentazione, l’e-
ventuale sostituzione di
una lampada a scarica a gas Xenon
eve essere effettuata soltanto da
personale specializzato: pericolo di
morte! Rivolgersi ai Servizi Auto-
rizzati Alfa Romeo.

IN EMERGENZA
224
D.-E. Lampade alogene
Per estrarre la lampada occorre sgan-
ciare la relativa molla di ritegno.
F. Lampade allo Xenon
Per estrarre la lampada occorre svi-
tare la ghiera di fissaggio e sgancia-
re la relativa molla di ritegno. INDICAZIONI GENERALI
– Quando non funziona una luce, prima
di sostituire la lampada, verificare che il fu-
sibile corrispondente sia integro.
– Per l’ubicazione dei fusibili fare riferi-
mento al paragrafo “Se si brucia un fusibi-
le” in questo capitolo.
– Prima di sostituire una lampada verifi-
care che i contatti non siano ossidati.
– Le lampade bruciate devono essere so-
stituite con altre dello stesso tipo e poten-
za.
– Dopo aver sostituito una lampada dei
fari, verificare sempre l’orientamento per
motivi di sicurezza.
TIPI DI LAMPADE (fig. 21)
Sulla vettura sono installate differenti tipi
di lampade:
A. Lampade tutto vetro
Sono inserite a pressione. Per estrar-
le tirare.
B. Lampade a baionetta
Per estrarle dal portalampada: pre-
mere il bulbo, ruotarlo in senso an-
tiorario, quindi estrarlo.
C. Lampade cilindriche
Per estrarle svincolarle dai contatti.
fig. 21
A0A0503b

IN EMERGENZA
225
LAMPADE
Abbaglianti
Anabbaglianti
Anabbaglianti a scarica di gas Xenon
Posizioni anteriori
Fendinebbia
Frecce anteriori
Frecce laterali
Frecce posteriori
Posizioni posteriori - stop (luci di arresto)
Terzo stop (luci di arresto supplementari)
Retromarcia
Retronebbia
Targa
Luci pozzanghera
Plafoniera anteriore
Plafoniera posteriore
Plafoniera specchietto di cortesia
Plafoniera cassetto portaoggetti
Plafoniera vano bagagliFIGURA 21
D
D
F
B
E
B
A
B
B
–
B
B
A
C
C
C
A
A
CPOTENZA
55W
55W
35W
6W
55W
21W
5W
21W
5W/21W
–
21W
21W
5W
5W
10W
10W
1,2W
5W
5W TIPO
H7
H7
DS2
H6W
H1
PY21W
W5W
P21W
P21/5W
Led
P21W
P21W
W5W
C5W
C10W
C10W
W1,2W
W5W
C5W

IN EMERGENZA
226
SE SI SPEGNE
UNA LUCE ESTERNA
FARI A SCARICA DI GAS
XENON
A causa dell’elevata ten-
sione di alimentazione, l’e-
ventuale sostituzione di
una lampada a scarica a gas Xenon
eve essere effettuata soltanto da
personale specializzato: pericolo di
morte! Rivolgersi ai Servizi Auto-
rizzati Alfa Romeo.
FARI ALOGENILa disposizione delle lampade del faro è
la seguente (fig. 22):
(A) Luci fendinebbia.
(B) Luci anabbaglianti.
(C) Luci posizione.
(D) Luci abbaglianti.
Per sostituire le lampade delle luci di posi-
zione, anabbaglianti ed abbaglianti è ne-
cessario rimuovere il coperchio (A-fig. 23)
sganciando i relativi dispositivi di ritegno (B).

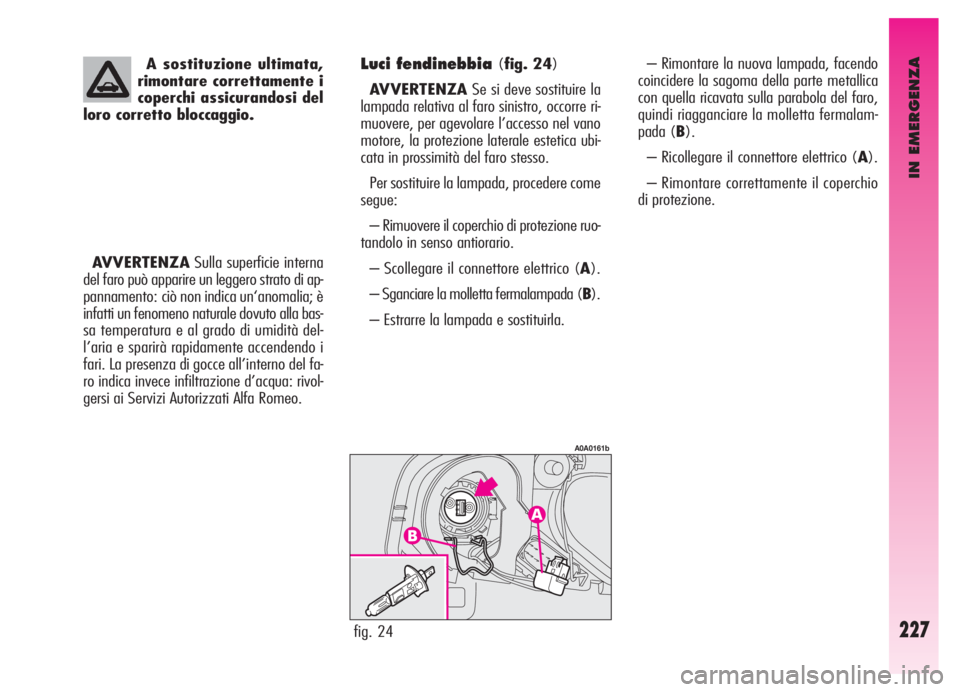

Per sostituire le luci fendinebbia occorre ri-
muovere il coperchio (C) ruotandolo in sen-
so antiorario. AVVERTENZAPer il tipo di lampada e
relativa potenza, vedere quanto descritto nel
capitolo precedente “Se si deve sostituire
una lampada”.
I fari anteriori contengono le lampade del-
le luci di posizione, anabbaglianti, abba-
glianti e fendinebbia.
fig. 22
A0A0159b
fig. 23
A0A0160b

IN EMERGENZA
227
– Rimontare la nuova lampada, facendo
coincidere la sagoma della parte metallica
con quella ricavata sulla parabola del faro,
quindi riagganciare la molletta fermalam-
pada (B).
– Ricollegare il connettore elettrico (A).
– Rimontare correttamente il coperchio
di protezione.Luci fendinebbia (fig. 24)
AVVERTENZASe si deve sostituire la
lampada relativa al faro sinistro, occorre ri-
muovere, per agevolare l’accesso nel vano
motore, la protezione laterale estetica ubi-
cata in prossimità del faro stesso.
Per sostituire la lampada, procedere come
segue:
– Rimuovere il coperchio di protezione ruo-
tandolo in senso antiorario.
– Scollegare il connettore elettrico (A).
– Sganciare la molletta fermalampada (B).
– Estrarre la lampada e sostituirla.
fig. 24
A0A0161b
A sostituzione ultimata,
rimontare correttamente i
coperchi assicurandosi del
loro corretto bloccaggio.
AVVERTENZASulla superficie interna
del faro può apparire un leggero strato di ap-
pannamento: ciò non indica un‘anomalia; è
infatti un fenomeno naturale dovuto alla bas-
sa temperatura e al grado di umidità del-
l’aria e sparirà rapidamente accendendo i
fari. La presenza di gocce all’interno del fa-
ro indica invece infiltrazione d’acqua: rivol-
gersi ai Servizi Autorizzati Alfa Romeo.

IN EMERGENZA
228
Luci anabbaglianti(fig. 25)
Per sostituire la lampada, procedere come
segue:
– Rimuovere il coperchio di protezione
sganciando i relativi dispositivi di ritegno.
– Scollegare il connettore elettrico (A).
– Sganciare la molletta fermalampada
(B).
– Estrarre la lampada e sostituirla.
– Rimontare la nuova lampada, facendo
coincidere le alette della parte metallica con
le scanalature ricavate sulla parabola del fa-
ro, quindi riagganciare la molletta ferma-
lampada (B).
– Ricollegare il connettore elettrico (A).
– Rimontare correttamente il coperchio
di protezione.
fig. 25
A0A0162b
Luci abbaglianti (fig. 27)
Per sostituire la lampada, procedere come
segue:
– Rimuovere il coperchio di protezione
sganciando i relativi dispositivi di ritegno.
– Scollegare il connettore elettrico (A).
– Sganciare la molletta fermalampada
(B).
– Estrarre la lampada e sostituirla.
– Rimontare la nuova lampada, facendo
coincidere le alette della parte metallica con
le scanalature ricavate sulla parabola del fa-
ro, quindi riagganciare la molletta ferma-
lampada (B).
– Ricollegare il connettore elettrico (A).
– Rimontare correttamente il coperchio
di protezione.
fig. 27
A0A0164b
Luci di posizione anteriori
(fig. 26)
Per sostituire la lampada, procedere come
segue:
– Rimuovere il coperchio di protezione
sganciando i relativi dispositivi di ritegno.
– Mediante l’utilizzo della prolunga (A),
solidale al portalampada (B), sfilare il por-
talampada stesso inserito a pressione.
– Estrarre la lampada (C), spingendola leg-
germente e girandola in senso antiorario.
– Sostituire la lampada e reinserire il por-
talampada assicurandosi del relativo scatto
di bloccaggio; verificare inoltre il corretto po-
sizionamento della lampada visionando dal-
l’esterno il faro stesso.
– Rimontare correttamente il coperchio
di protezione.
fig. 26
A0A0342b

IN EMERGENZA
229
– sostituire la lampada;
– reinserire il portalampada ruotarlo in sen-
so antiorario, assicurandosi del suo corret-
to bloccaggio;
– rimontare il trasparente.FRECCE LATERALI (fig. 30)
– Spingere a mano il trasparente nel sen-
so contrario alla direzione di marcia della
vettura in modo da comprimere la molletta
di fissaggio (A). Liberare la parte anterio-
re ed estrarre il gruppo.
– Ruotare in senso antiorario il portalam-
pada (B) ed estrarlo dal trasparente.
– Estrarre la lampada inserita a pressio-
ne e sostituirla.
– Inserire il portalampada (B) nel tra-
sparente quindi posizionare il gruppo assi-
curandosi dello scatto di bloccaggio della
molletta di fissaggio (A).
fig. 29
A0A0626b
fig. 30
A0A0166b
FRECCE ANTERIORI
(fig. 28-29)
Per sostituire la lampada, procedere come
segue:
– mediante il cacciavite in dotazione
estrarre il gruppo trasparente agendo sulle
due mollette metalliche come indicato in fi-
gura;
– ruotare in senso orario il portalampada
(A) e sfilarlo;
– estrarre la lampada (B) spingendola leg-
germente e girandola in senso antiorario;
fig. 28
A0A0625b

IN EMERGENZA
230
RETROMARCIA
E RETRONEBBIA
(fig. 31-32)
La luce retromarcia e la luce retronebbia
sono all’interno del gruppo ottico posterio-
re fissato al paraurti posteriore; rispettiva-
mente si trovano l’una a destra e l’altra a
sinistra della vettura secondo il senso di mar-
cia.
Per sostituire la lampada, procedere come
segue:
– dalla parte inferiore del paraurti (fig.
31) agire sul portalampada (A-fig 32)
ruotandolo in senso antiorario ed estrarlo.
Prestare particolare attenzione alla marmit-
ta se è ancora calda, pericolo di ustioni;
fig. 31
A0A0627b
fig. 33
A0A0629b
– estrarre la lampada spingendola leg-
germente e girandola in senso antiorario;
– sostituire la lampada, quindi rimontare
il portalampada.
Si consiglia comunque di far eseguire l'o-
perazione ai Servizi Autorizzati Alfa Romeo.FRECCE POSTERIORI E LUCI
POSIZIONE POSTERIORI-STOP
(ARRESTO)
(fig. 33-34)
Le frecce posteriori, le luci di posizione e
stop sono all’interno del gruppo ottico po-
steriore fissato alla carrozzeria.
Per sostituire la lampada, procedere come
segue:
– agendo all’interno del vano bagagli,
aprire il cassetto (A-fig. 33) quindi lo spor-
tellino (B) tramite la linguetta (C);
– ruotare in senso antiorario il portalam-
pada per luce di posizione e stop (lampa-
da biluce) (D-fig.34), oppure il porta-
lampada per luce di direzione (E-fig.34)
e sfilarlo;
fig. 32
A0A0628b
