2006 Alfa Romeo GT Libretto Uso Manutenzione (in Italian)

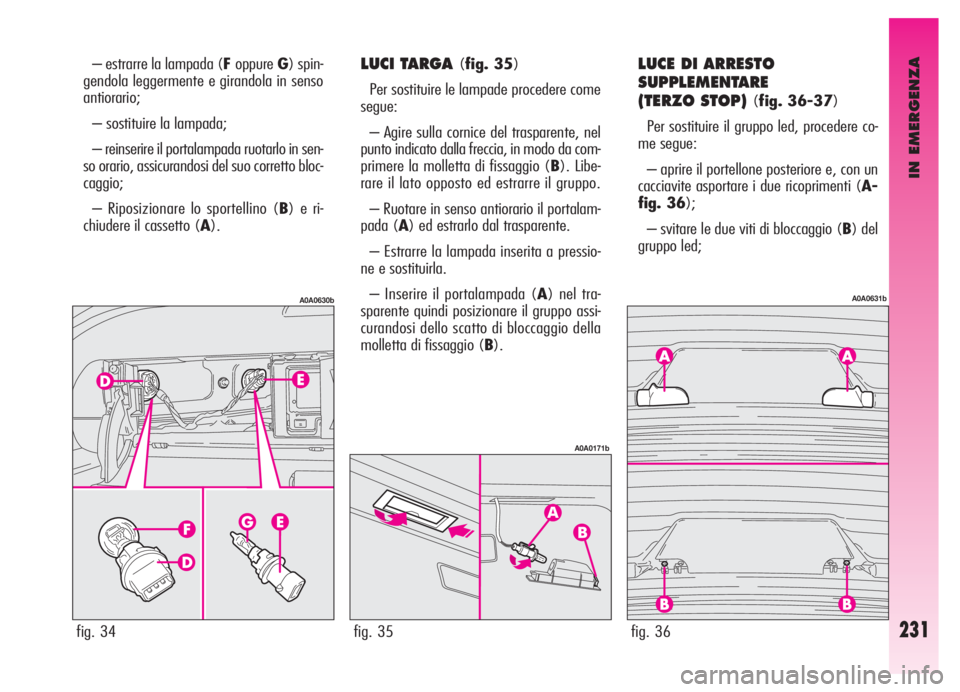

IN EMERGENZA
231
LUCI TARGA (fig. 35)
Per sostituire le lampade procedere come
segue:
– Agire sulla cornice del trasparente, nel
punto indicato dalla freccia, in modo da com-
primere la molletta di fissaggio (B). Libe-
rare il lato opposto ed estrarre il gruppo.
– Ruotare in senso antiorario il portalam-
pada (A) ed estrarlo dal trasparente.
– Estrarre la lampada inserita a pressio-
ne e sostituirla.
– Inserire il portalampada (A) nel tra-
sparente quindi posizionare il gruppo assi-
curandosi dello scatto di bloccaggio della
molletta di fissaggio (B).LUCE DI ARRESTO
SUPPLEMENTARE
(TERZO STOP)
(fig. 36-37)
Per sostituire il gruppo led, procedere co-
me segue:
– aprire il portellone posteriore e, con un
cacciavite asportare i due ricoprimenti (A-
fig. 36);
– svitare le due viti di bloccaggio (B) del
gruppo led;
fig. 35
A0A0171b
fig. 36
A0A0631b
A0A0630b
– estrarre la lampada (FoppureG) spin-
gendola leggermente e girandola in senso
antiorario;
– sostituire la lampada;
– reinserire il portalampada ruotarlo in sen-
so orario, assicurandosi del suo corretto bloc-
caggio;
– Riposizionare lo sportellino (B) e ri-
chiudere il cassetto (A).
fig. 34

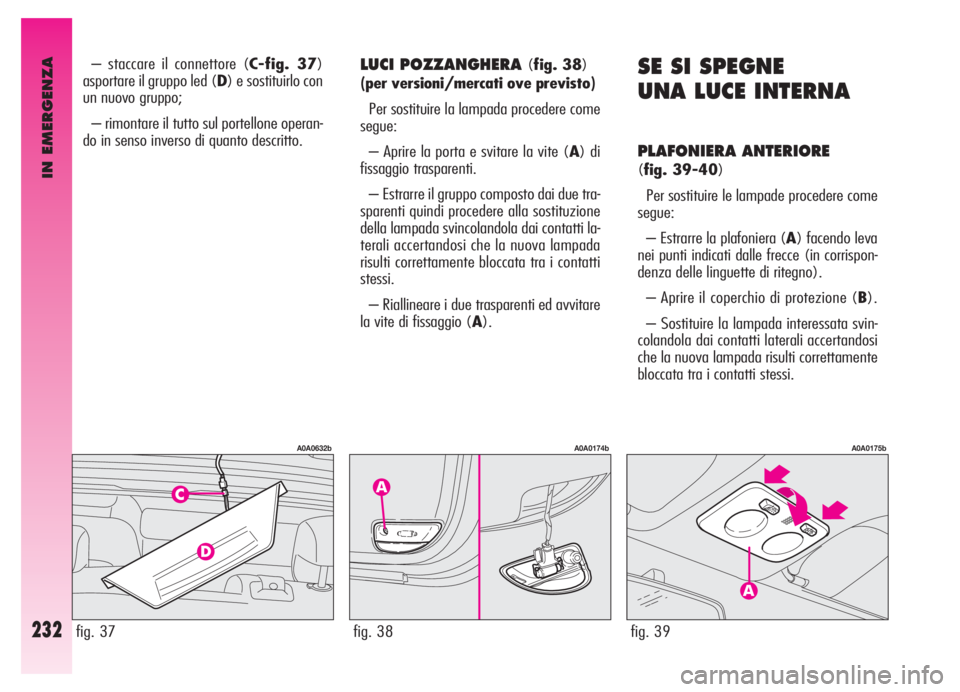

IN EMERGENZA
232
– staccare il connettore (C-fig. 37)
asportare il gruppo led (D) e sostituirlo con
un nuovo gruppo;
– rimontare il tutto sul portellone operan-
do in senso inverso di quanto descritto.
fig. 37
A0A0632b
fig. 39
A0A0175b
LUCI POZZANGHERA (fig. 38)
(per versioni/mercati ove previsto)
Per sostituire la lampada procedere come
segue:
– Aprire la porta e svitare la vite (A) di
fissaggio trasparenti.
– Estrarre il gruppo composto dai due tra-
sparenti quindi procedere alla sostituzione
della lampada svincolandola dai contatti la-
terali accertandosi che la nuova lampada
risulti correttamente bloccata tra i contatti
stessi.
– Riallineare i due trasparenti ed avvitare
la vite di fissaggio (A).
SE SI SPEGNE
UNA LUCE INTERNA
PLAFONIERA ANTERIORE
(fig. 39-40)
Per sostituire le lampade procedere come
segue:
– Estrarre la plafoniera (A) facendo leva
nei punti indicati dalle frecce (in corrispon-
denza delle linguette di ritegno).
– Aprire il coperchio di protezione (B).
– Sostituire la lampada interessata svin-
colandola dai contatti laterali accertandosi
che la nuova lampada risulti correttamente
bloccata tra i contatti stessi.
fig. 38
A0A0174b

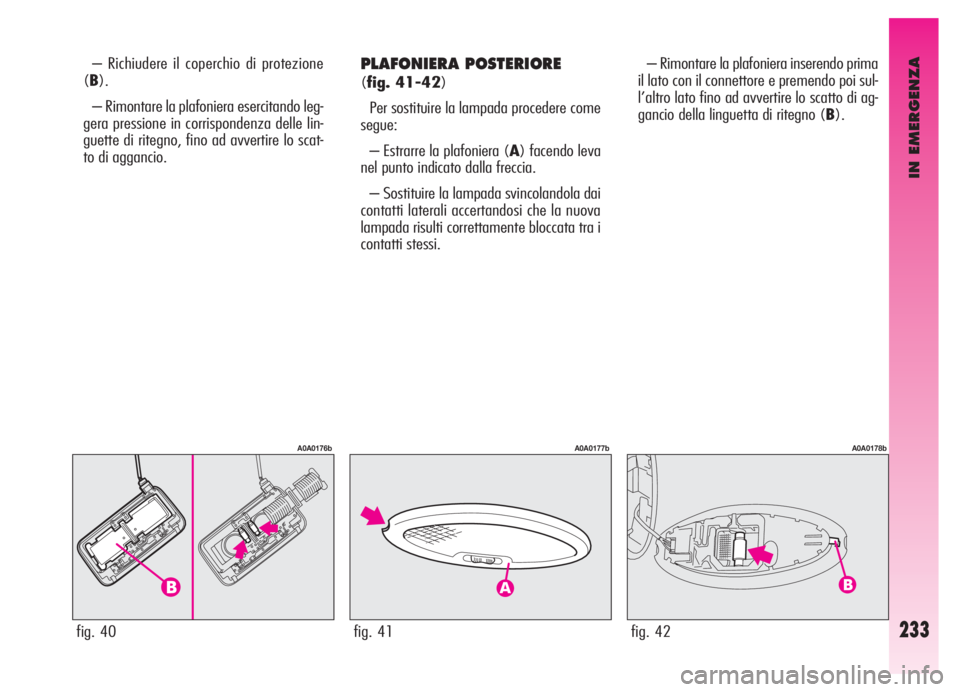

IN EMERGENZA
233
PLAFONIERA POSTERIORE
(fig. 41-42)
Per sostituire la lampada procedere come
segue:
– Estrarre la plafoniera (A) facendo leva
nel punto indicato dalla freccia.
– Sostituire la lampada svincolandola dai
contatti laterali accertandosi che la nuova
lampada risulti correttamente bloccata tra i
contatti stessi.– Rimontare la plafoniera inserendo prima
il lato con il connettore e premendo poi sul-
l’altro lato fino ad avvertire lo scatto di ag-
gancio della linguetta di ritegno (B).
fig. 41
A0A0177b
fig. 42
A0A0178b
– Richiudere il coperchio di protezione
(B).
– Rimontare la plafoniera esercitando leg-
gera pressione in corrispondenza delle lin-
guette di ritegno, fino ad avvertire lo scat-
to di aggancio.
fig. 40
A0A0176b

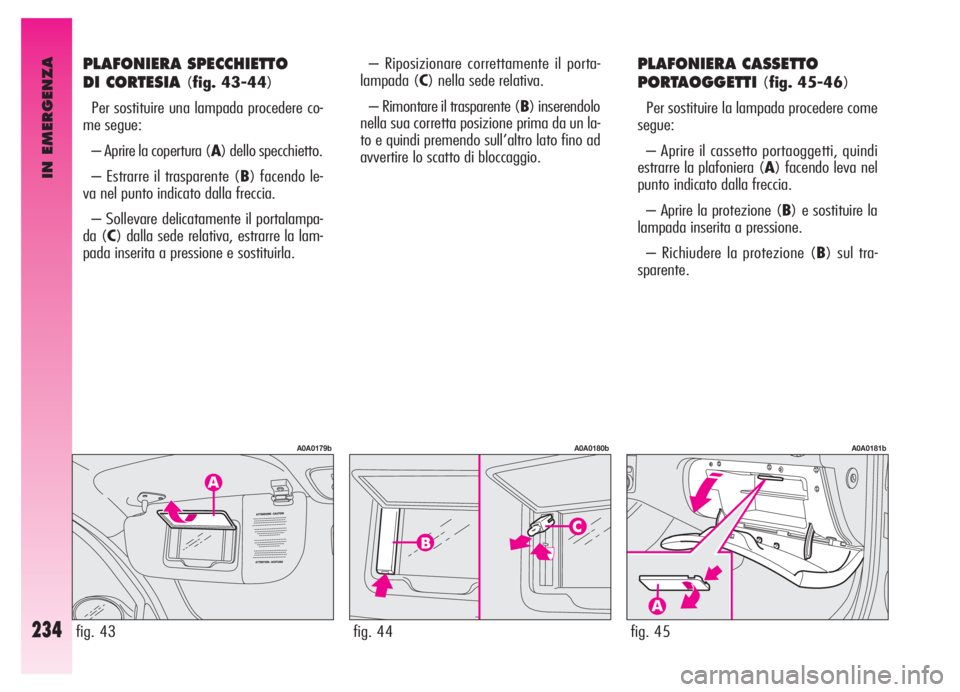

IN EMERGENZA
234
PLAFONIERA SPECCHIETTO
DI CORTESIA
(fig. 43-44)
Per sostituire una lampada procedere co-
me segue:
– Aprire la copertura (A) dello specchietto.
– Estrarre il trasparente (B) facendo le-
va nel punto indicato dalla freccia.
– Sollevare delicatamente il portalampa-
da (C) dalla sede relativa, estrarre la lam-
pada inserita a pressione e sostituirla.– Riposizionare correttamente il porta-
lampada (C) nella sede relativa.
– Rimontare il trasparente (B) inserendolo
nella sua corretta posizione prima da un la-
to e quindi premendo sull’altro lato fino ad
avvertire lo scatto di bloccaggio.
fig. 43
A0A0179b
fig. 44
A0A0180b
PLAFONIERA CASSETTO
PORTAOGGETTI
(fig. 45-46)
Per sostituire la lampada procedere come
segue:
– Aprire il cassetto portaoggetti, quindi
estrarre la plafoniera (A) facendo leva nel
punto indicato dalla freccia.
– Aprire la protezione (B) e sostituire la
lampada inserita a pressione.
– Richiudere la protezione (B) sul tra-
sparente.
fig. 45
A0A0181b

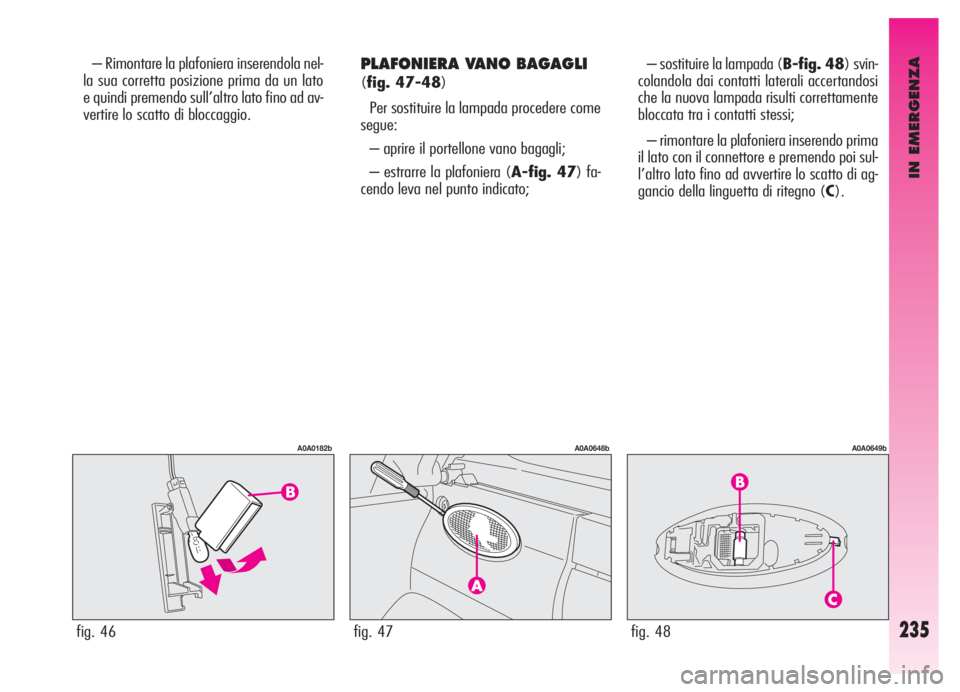

IN EMERGENZA
235
PLAFONIERA VANO BAGAGLI
(fig. 47-48)
Per sostituire la lampada procedere come
segue:
– aprire il portellone vano bagagli;
– estrarre la plafoniera (A-fig. 47) fa-
cendo leva nel punto indicato; – Rimontare la plafoniera inserendola nel-
la sua corretta posizione prima da un lato
e quindi premendo sull’altro lato fino ad av-
vertire lo scatto di bloccaggio.– sostituire la lampada (B-fig. 48) svin-
colandola dai contatti laterali accertandosi
che la nuova lampada risulti correttamente
bloccata tra i contatti stessi;
– rimontare la plafoniera inserendo prima
il lato con il connettore e premendo poi sul-
l’altro lato fino ad avvertire lo scatto di ag-
gancio della linguetta di ritegno (C).
fig. 46
A0A0182b
fig. 47
A0A0648b
fig. 48
A0A0649b

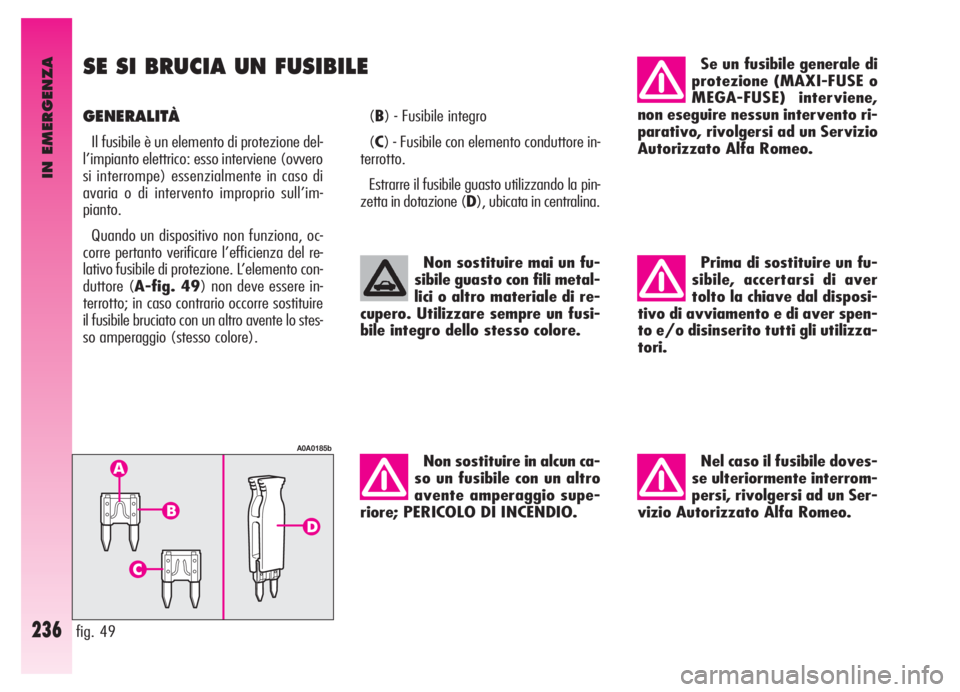

IN EMERGENZA
236
SE SI BRUCIA UN FUSIBILE
GENERALITÀ
Il fusibile è un elemento di protezione del-
l’impianto elettrico: esso interviene (ovvero
si interrompe) essenzialmente in caso di
avaria o di intervento improprio sull’im-
pianto.
Quando un dispositivo non funziona, oc-
corre pertanto verificare l’efficienza del re-
lativo fusibile di protezione. L’elemento con-
duttore (A-fig. 49) non deve essere in-
terrotto; in caso contrario occorre sostituire
il fusibile bruciato con un altro avente lo stes-
so amperaggio (stesso colore).(B) - Fusibile integro
(C) - Fusibile con elemento conduttore in-
terrotto.
Estrarre il fusibile guasto utilizzando la pin-
zetta in dotazione (D), ubicata in centralina.
fig. 49
A0A0185b
Non sostituire mai un fu-
sibile guasto con fili metal-
lici o altro materiale di re-
cupero. Utilizzare sempre un fusi-
bile integro dello stesso colore.
Non sostituire in alcun ca-
so un fusibile con un altro
avente amperaggio supe-
riore; PERICOLO DI INCENDIO.
Se un fusibile generale di
protezione (MAXI-FUSE o
MEGA-FUSE) interviene,
non eseguire nessun intervento ri-
parativo, rivolgersi ad un Servizio
Autorizzato Alfa Romeo.
Prima di sostituire un fu-
sibile, accertarsi di aver
tolto la chiave dal disposi-
tivo di avviamento e di aver spen-
to e/o disinserito tutti gli utilizza-
tori.
Nel caso il fusibile doves-
se ulteriormente interrom-
persi, rivolgersi ad un Ser-
vizio Autorizzato Alfa Romeo.

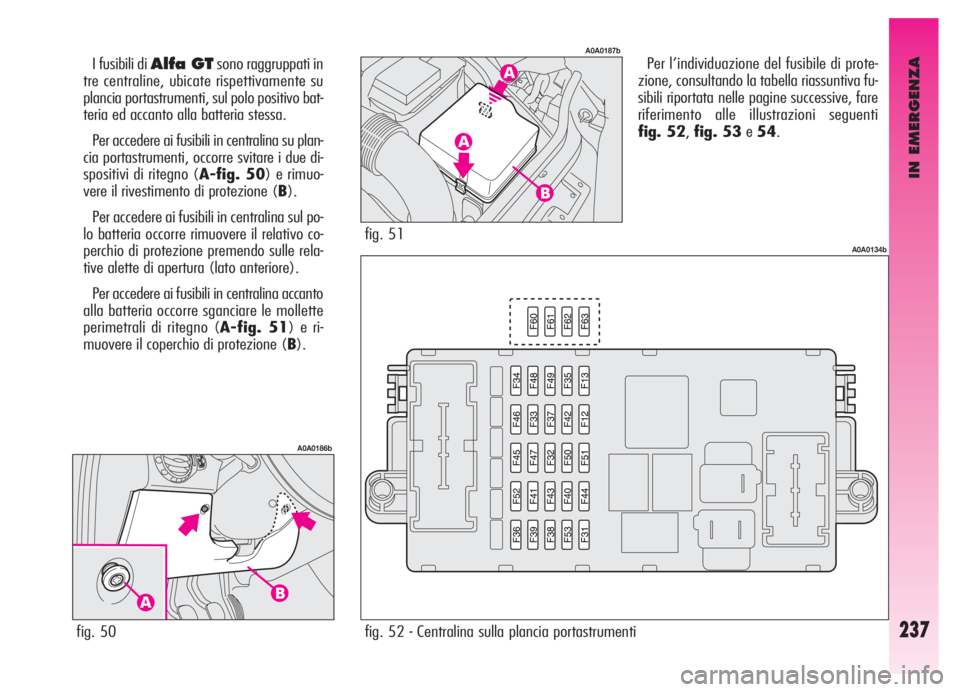

IN EMERGENZA
237
Per l’individuazione del fusibile di prote-
zione, consultando la tabella riassuntiva fu-
sibili riportata nelle pagine successive, fare
riferimento alle illustrazioni seguenti
fig. 52,fig. 53e54. I fusibili di Alfa GTsono raggruppati in
tre centraline, ubicate rispettivamente su
plancia portastrumenti, sul polo positivo bat-
teria ed accanto alla batteria stessa.
Per accedere ai fusibili in centralina su plan-
cia portastrumenti, occorre svitare i due di-
spositivi di ritegno (A-fig. 50) e rimuo-
vere il rivestimento di protezione (B).
Per accedere ai fusibili in centralina sul po-
lo batteria occorre rimuovere il relativo co-
perchio di protezione premendo sulle rela-
tive alette di apertura (lato anteriore).
Per accedere ai fusibili in centralina accanto
alla batteria occorre sganciare le mollette
perimetrali di ritegno (A-fig. 51) e ri-
muovere il coperchio di protezione (B).
fig. 50
A0A0186b
fig. 51
A0A0187b
fig. 52 - Centralina sulla plancia portastrumenti
A0A0134b

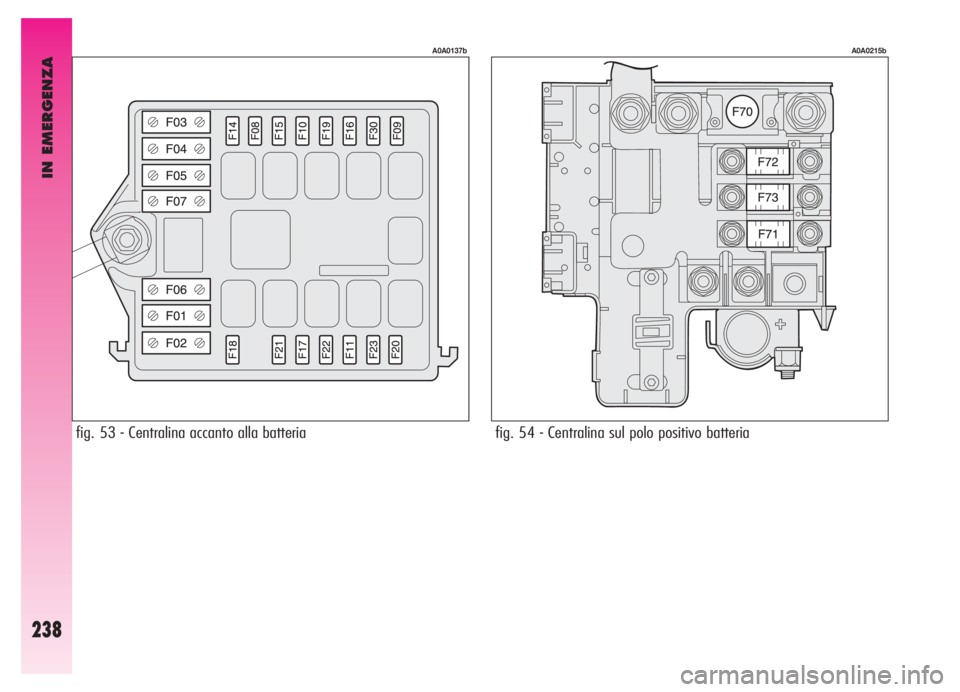

IN EMERGENZA
238
fig. 53 - Centralina accanto alla batteria
A0A0137b
fig. 54 - Centralina sul polo positivo batteria
A0A0215b
