2005 YAMAHA WR 450F Owners Manual

2 - 27
SPEC
1Starter-Kabel
2Batterie-Minuskabel
3Kabelbaum
4Kabelbinder
5Rücklicht-Kabel
6Ausgleichsbehälter-Entlüftungs-
schlauch
7Ausgleichsbehälter-Schlauch
8Batterie-Pluskabel
9Anlaßsperrelais
0Batterie
ÈDas Starter-Kabel, das Batterie-
Minuskabel und den Kabelbaum im
Schlitz des Tankdämpfers legen.
ÉDen Kabelbaum mit einem Kabelbin-
der am Rahmen befestigen und das
Ende des Binders abschneiden.
ÊDen Ausgleichsbehälter-Schlauch und
-Entlüftungsschlauch mit einem Kabel-
binder am Rahmen befestigen.
ËDas Rücklicht-Kabel muß straff sein.
ÌDas Starter-Kabel und das Batterie-
Minuskabel über den Vergaser füh-
ren.
ÍDen Ausgleichsbehälter-Schlauch und
-Entlüftungsschlauch mit einem Kunst-
stoffbinder am Rahmen befestigen.
ÎDen Ausgleichsbehälter-Schlauch
über den Ausgleichsbehälter-Entlüf-
tungsschlauch führen. 1Fil du démarreur
2Câble négatif de batterie
3Faisceau de fils
4Collier à pince
5Fil du feu arrière
6Durit de mise à l’air du vase d’expansion
7Durit du vase d’expansion
8Câble positif de batterie
9Relais de coupe-circuit de démarrage
0Batterie
ÈPositionner le fil du démarreur, le câble
négatif de batterie et le faisceau de fils
dans la fente de l’amortisseur du réser-
voir.
ÉFixer le faisceau de fils au cadre à l’aide
d’un collier en plastique et couper l’extré-
mité du collier.
ÊAttacher ensemble la durit de mise à l’air
du vase d’expansion et la durit de réser-
voir de liquide de refroidissement au
cadre avec un collier en plastique.
ËNe pas laisser de mou au fil du feu arrière.
ÌAcheminer le fil du moteur de démarreur
et le fil négatif de la batterie par-dessus le
carburateur.
ÍAttacher ensemble la durit de mise à l’air
du vase d’expansion et la durit de réser-
voir de liquide de refroidissement au
cadre avec une bande en plastique.
ÎAcheminer la durit du vase d’expansion à
l’extérieur de la durit de mise à l’air du
vase d’expansion.1Cable del motor de arranque
2Cable negativo de la batería
3Mazo de cables
4Brida
5Cable del piloto trasero
6Tubo respiradero del depósito de refrige-
rante
7Tubo del depósito de refrigerante
8Cable positivo de la batería
9Relé de corte del circuito de arranque
0Batería
ÈSitúe el cable del motor de arranque, el
cable negativo de la batería y el mazo de
cables en la hendidura del amortiguador
del depósito.
ÉSujete el mazo de cables al bastidor con
una abrazadera de plástico y corte el
extremo de esta.
ÊSujete el tubo respiradero del depósito de
refrigerante y el tubo de este al bastidor
con una abrazadera de plástico.
ËNo deje que se afloje el cable del piloto
trasero.
ÌPase el cable del motor de arranque y el
cable negativo de la batería por encima
del carburador.
ÍSujete el tubo respiradero del depósito de
refrigerante y el tubo de este al bastidor
con una banda de plástico.
ÎPase el tubo del depósito de refrigerante
por el exterior del tubo respiradero del
mismo.
DIAGRAMME D’ACHEMINEMENT DES CABLES
KABELFÜHRUNGSDIAGRAMME
DIAGRAMA DE CABLEADO

2 - 28
SPECCABLE ROUTING DIAGRAM
1Throttle cable
2Clamp
3Brake hose
4Hot starter cable
5Clutch cable
6Hose guide
7Clutch switch lead
8“ENGINE STOP” button lead
9Trip meter cable
0Main switch lead
ATrip meter
BMain switch
CStart switch leadÈFasten the start switch lead to
the handlebar with the plastic
bands.
ÉFasten the “ENGINE STOP”
button lead and clutch switch
lead to the handlebar with the
plastic bands.
ÊPass the brake hose through
the hose guides.
ËPass the start switch lead in
front of the main switch lead.
ÌPass the hot starter cable
between the handle crown and
coupler bracket.ÍPass the throttle cables and
clutch cable between the han-
dle crown and trip meter.

2 - 28
SPEC
1Gaszug
2Kabelbinder
3Bremsschlauch
4Warmstartzug
5Kupplungszug
6Schlauchführung
7Kupplungsschalter-Kabel
8Kabel des Motorstoppschalters
“ENGINE STOP”
9Tachowelle
0Zündschalter-Kabel
ATageskilometerzähler
BZündschalter
CStarterschalter-Kabel
ÈDas Starter-Kabel mit Kunststoffbin-
dern am Lenker befestigen.
ÉDie Motorstoppschalter- und Kupp-
lungsschalter-Kabel mit Kunststoffbin-
dern am Lenker befestigen.
ÊDen Bremsschlauch durch die
Schlauchführungen leiten.
ËDas Starterschalter-Kabel über das
Zündschalter-Kabel führen.
ÌDen Warmstartzug zwischen der obe-
ren Gabelbrücke und der Steckverbin-
der-Halterung führen.
ÍDie Gas- und Kupplungszüge zwi-
schen der oberen Gabelbrücke und
dem Tageskilometerzähler führen. 1Câble des gaz
2Collier à pince
3Durit de frein
4Câble de démarrage à chaud
5Câble d’embrayage
6Guide de durit
7Fil du contacteur d’embrayage
8Fil du bouton “ENGINE STOP”
9Câble du compteur journalier
0Fil du contacteur à clé
ACompteur journalier
BContacteur à clé
CFil du contacteur du démarreur
ÈFixer le fil du contacteur de démarrage au
guidon à l’aide des bandes en plastique.
ÉFixer le fil du bouton “ENGINE STOP”
et le fil du contacteur d’embrayage au
guidon à l’aide de bandes en plastique.
ÊAcheminer la durit de frein dans les gui-
des de durit.
ËAcheminer le fil du contacteur du démar-
reur à l’avant du fil du contacteur à clé.
ÌAcheminer le câble de démarrage à chaud
entre la couronne du guidon et le support
de fiche rapide.
ÍAcheminer les câbles des gaz et le câble
d’embrayage entre la couronne du guidon
et le compteur journalier.1Cable del acelerador
2Brida
3Tubo de freno
4Cable de arranque en caliente
5Cable de embrague
6Guía de tubo
7Cable del interruptor del embrague
8Cable del botón “ENGINE STOP” (paro
del motor)
9Cable del cuentakilómetros parcial
0Cable del interruptor principal
ACuentakilómetros parcial
BInterruptor principal
CCable del interruptor de arranque
ÈSujete el cable del interruptor de arranque
al manillar con las bandas de plástico.
ÉSujete el cable del botón “ENGINE
STOP” y el cable del interruptor del
embrague al manillar con las bandas de
plástico.
ÊPase el tubo de freno por las guías.
ËPase el cable del interruptor de arranque
por delante del cable del interruptor prin-
cipal.
ÌPase el cable de arranque en caliente entre
la corona del manillar y el soporte del
acoplador.
ÍPase los cables del acelerador y el cable
de embrague entre la corona del manillar
y el cuentakilómetros parcial.
DIAGRAMME D’ACHEMINEMENT DES CABLES
KABELFÜHRUNGSDIAGRAMME
DIAGRAMA DE CABLEADO

3 - 1
INSP
ADJ
MAINTENANCE INTERVALS
EC300000
REGULAR INSPECTION AND ADJUSTMENTS
MAINTENANCE INTERVALS
The following schedule is intended as a general guide to maintenance and lubrication. Bear in mind
that such factors as weather, terrain, geographical location, and individual usage will alter the
required maintenance and lubrication intervals. If you are a doubt as to what intervals to follow in
maintaining and lubricating your machine, consult your Yamaha dealer.
ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)As re-
quiredRemarks
ENGINE OIL
Replace
VALVES
The engine must be cold.
Check the valve seats
and valve stems for wear. Check the valve clearances
Inspect
Replace
VALVE SPRINGS
Check the free length and
the tilt. Inspect
Replace
VALVE LIFTERS
Check for scratches and
wear. Inspect
Replace
CAMSHAFTS Inspect the camshaft sur-
face.
Inspect the decompres-
sion system Inspect
Replace
CAMSHAFT SPROCKETS
Check for wear on the
teeth and for damage. Inspect
Replace
PISTON
Inspect crack
Inspect carbon deposits
and eliminate them. Inspect
Clean
Replace
PISTON RING
Check ring end gap Inspect
Replace
PISTON PIN
Inspect
Replace
CYLINDER HEAD Inspect carbon deposits
and eliminate them.
Change gasket Inspect and clean
CYLINDER
Inspect and clean
Inspect score marks
Inspect wear
Replace
CLUTCH
Inspect housing, friction
plate, clutch plate and
spring Inspect and adjust
Replace
TRANSMISSION
Inspect
Replace bearing
SHIFT FORK, SHIFT CAM, GUIDE BAR
InspectInspect wear

3 - 2
INSP
ADJ
MAINTENANCE INTERVALS
ROTOR NUT
Retighten
MUFFLER
Inspect and retighten
Clean
Replace * Whichever comes first
*SPARK ARRESTER
(Every six
months)
Clean
CRANK
Inspect and clean
CARBURETOR
Inspect, adjust and clean
AIR INDUCTION SYSTEM
Inspect and clean
SPARK PLUG
Inspect and clean
Replace
DRIVE CHAIN
Use chain lube
Chain slack: 48 ~ 58 mm
(1.9 ~ 2.3 in) Lubricate, slack, alignment
Replace
COOLING SYSTEM
Check coolant level and leakage
Check radiator cap operation
Replace coolant Every two years
Inspect hoses
OUTSIDE NUTS AND BOLTS Refer to “STARTING
AND BREAK-IN” section
in the CHAPTER 1. Retighten
AIR FILTER
Use foam air-filter oil or
equivalent oil Clean and lubricate
Replace
OIL FILTER
Replace
OIL STRAINER (frame)
Clean
FRAME
Clean and inspect
FUEL TANK, COCK
Clean and inspect
BRAKES
Adjust lever position and pedal height
Lubricate pivot point
Check brake disc surface
Check fluid level and leakage
Retighten brake disc bolts, caliper
bolts, master cylinder bolts and union
bolts
Replace pads
Replace brake fluid Every one yearItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)As re-
quiredRemarks


3

3 - 3
INSP
ADJ
MAINTENANCE INTERVALS
* marked: For USA
FRONT FORKS
Inspect and adjust
Replace oil Suspension oil “S1”
Replace oil seal
FRONT FORK OIL SEAL AND DUST
SEAL
Clean and lube Lithium base grease
PROTECTOR GUIDE
Replace
REAR SHOCK ABSORBER
(After
rain ride)
Inspect and adjust
Lube
Molybdenum disulfide
grease
Retighten
DRIVE CHAIN GUARD AND ROLL-
ERS
Inspect
DRIVE CHAIN STOPPER
Inspect
SWINGARM
Molybdenum disulfide
grease
Inspect, lube and retighten
RELAY ARM, CONNECTING ROD
Molybdenum disulfide
grease
Inspect, lube and retighten
SIDESTAND
Lubricate Lithium base grease
STEERING HEAD
Inspect free play and retighten
Clean and lube Lithium base grease
Replace bearing
TIRE, WHEELS
Inspect air pressure, wheel run-out,
tire wear and spoke looseness
Retighten sprocket bolt
Inspect bearings
Replace bearings
Lubricate Lithium base grease
THROTTLE, CONTROL CABLE
Yamaha cable lube or
SAE 10W-30 motor oil Check routing and connection
Lubricate
HOT STARTER, CLUTCH LEVER
Inspect free play
BATTERY
Check terminal for looseness and
corrosionItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)As re-
quiredRemarks

INSP
ADJ

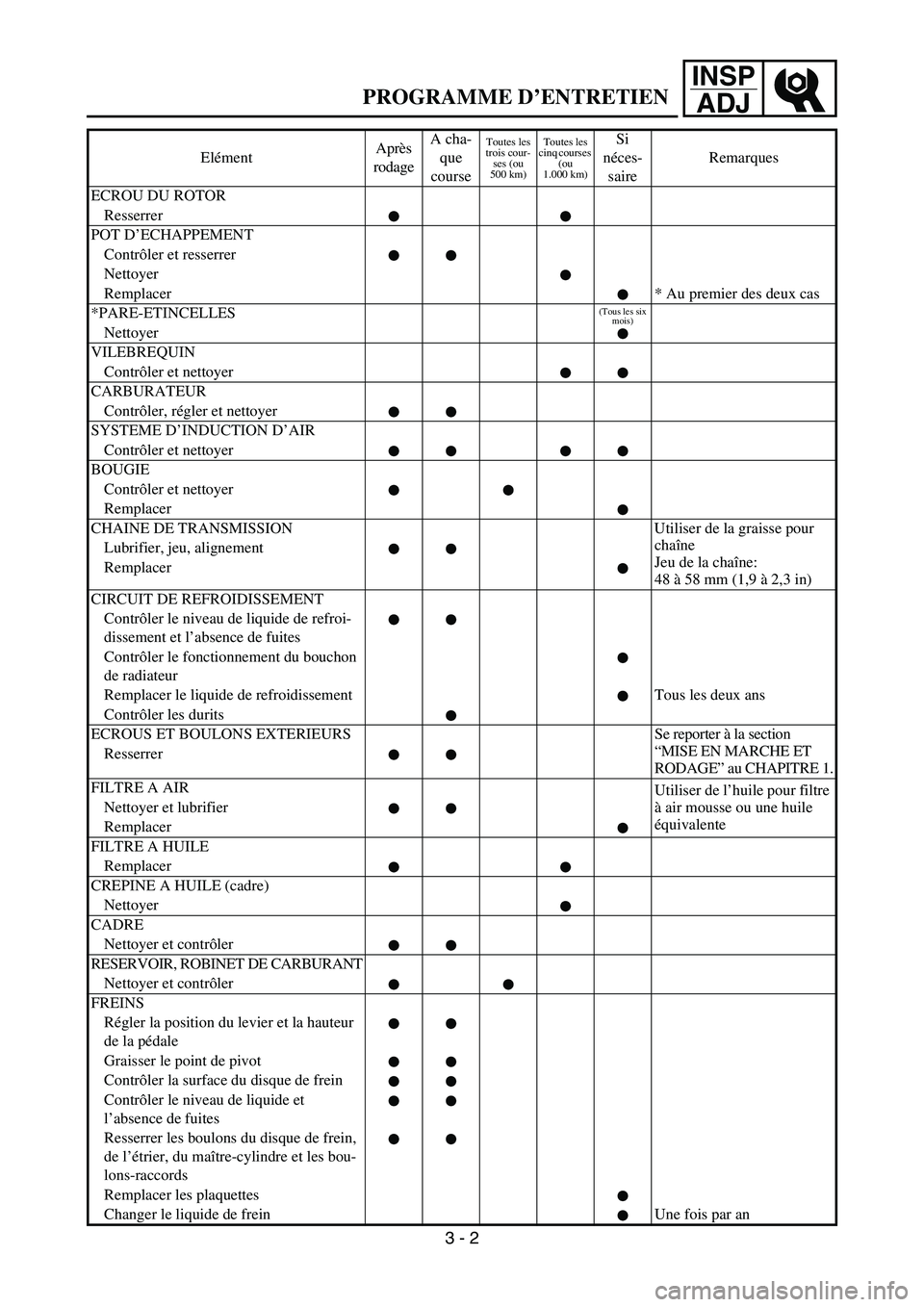

CONTROLES ET REGLAGES PERIODIQUES
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et le graissage. Garder à l’esprit
que les intervalles d’entretien et de graissage varient en fonction des conditions atmosphériques, du terrain, de
la situation géographique et de l’utilisation du véhicule. Si une question se pose quant aux fréquences de
l’entretien ou de la lubrification du véhicule, demander conseil à son concessionnaire Yamaha.
ElémentAprès
rodageA cha-
que
course
Toutes les
trois cour-
ses (ou
500 km)Toutes les
cinq courses
(ou
1.000 km)Si
néces-
saireRemarques
HUILE MOTEUR
Remplacer
SOUPAPES
Le moteur doit être froid.
Rechercher toute trace
d’usure des sièges et des
queues de soupapes. Contrôler le jeu aux soupapes
Contrôler
Remplacer
RESSORTS DE SOUPAPES
Contrôler la longueur libre
et l’inclinaison. Contrôler
Remplacer
POUSSOIRS DE SOUPAPES
Rechercher toute trace de
rayures et d’usure. Contrôler
Remplacer
ARBRES A CAMES
Contrôler la surface des
arbres à cames.
Contrôler le décompresseur Contrôler
Remplacer
PIGNONS D’ARBRES A CAMES
Rechercher toute trace
d’usure et d’endommage-
ment des dents. Contrôler
Remplacer
PISTONContrôler s’il n’est pas
fendu
Rechercher et éliminer les
éventuels dépôts de cala-
mine. Contrôler
Nettoyer
Remplacer
SEGMENT DE PISTON
Contrôler l’écartement des
becs Contrôler
Remplacer
AXE DE PISTON
Contrôler
Remplacer
CULASSE Rechercher et éliminer les
éventuels dépôts de calamine.
Remplacer le joint Contrôler et nettoyer
CYLINDRE
Rechercher les marques de
rayures
Contrôler l’usure Contrôler et nettoyer
Remplacer
EMBRAYAGE Contrôler la cloche, le dis-
que garni, le plateau de pres-
sion et le ressort d’appui du
plateau de pression Contrôler et régler
Remplacer
BOITE DE VITESSES
Contrôler
Remplacer le roulement
FOURCHETTE, TAMBOUR, BARRE DE
GUIDAGE
Contrôler Contrôler l’usure
PROGRAMME D’ENTRETIEN
3 - 1

INSP
ADJ
ECROU DU ROTOR
Resserrer
POT D’ECHAPPEMENT
Contrôler et resserrer
Nettoyer
Remplacer * Au premier des deux cas
*PARE-ETINCELLES
(Tous les six
mois)
Nettoyer
VILEBREQUIN
Contrôler et nettoyer
CARBURATEUR
Contrôler, régler et nettoyer
SYSTEME D’INDUCTION D’AIR
Contrôler et nettoyer
BOUGIE
Contrôler et nettoyer
Remplacer
CHAINE DE TRANSMISSION Utiliser de la graisse pour
chaîne
Jeu de la chaîne:
48 à 58 mm (1,9 à 2,3 in) Lubrifier, jeu, alignement
Remplacer
CIRCUIT DE REFROIDISSEMENT
Contrôler le niveau de liquide de refroi-
dissement et l’absence de fuites
Contrôler le fonctionnement du bouchon
de radiateur
Remplacer le liquide de refroidissement Tous les deux ans
Contrôler les durits
ECROUS ET BOULONS EXTERIEURS Se reporter à la section
“MISE EN MARCHE ET
RODAGE” au CHAPITRE 1. Resserrer
FILTRE A AIR
Utiliser de l’huile pour filtre
à air mousse ou une huile
équivalente Nettoyer et lubrifier
Remplacer
FILTRE A HUILE
Remplacer
CREPINE A HUILE (cadre)
Nettoyer
CADRE
Nettoyer et contrôler
RESERVOIR, ROBINET DE CARBURANT
Nettoyer et contrôler
FREINS
Régler la position du levier et la hauteur
de la pédale
Graisser le point de pivot
Contrôler la surface du disque de frein
Contrôler le niveau de liquide et
l’absence de fuites
Resserrer les boulons du disque de frein,
de l’étrier, du maître-cylindre et les bou-
lons-raccords
Remplacer les plaquettes
Changer le liquide de frein Une fois par anElémentAprès
rodageA cha-
que
course
Toutes les
trois cour-
ses (ou
500 km)Toutes les
cinq courses
(ou
1.000 km)Si
néces-
saireRemarques
PROGRAMME D’ENTRETIEN
3 - 2
