2004 YAMAHA YZ250F Owners Manual

ENG
4 - 90
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
AUSBAU
Kurbelgehäuse
1. Trennen:
Rechtes Kurbelgehäusehälf-
te
Linkes Kurbelgehäusehälfte
Arbeitsschritte
Kurbelgehäuse-Schrauben 1,
Kabelführung 2 und Kupp-
lungszug-Halterung 3 demon-
tieren.
HINWEIS:
Alle Schrauben um eine Vierte-
lumdrehung lockern, danach ganz
herausschrauben.
Das rechte Kurbelgehäuse 4
demontieren.
HINWEIS:
Das Kurbelgehäuse so able-
gen, daß die linke Seite nach
unten weist und das Gehäuse
teilen, indem die Spitze eines
Flachklingen-Schraubendre-
hers in den dafür vorgesehenen
Schlitz a im Kurbelgehäuse
gesteckt wird.
Den Teilungsschlitz im Gehäu-
se und die Motor-Montagehalte-
rung mit einem Kunststoff- oder
Gummihammer leicht anprellen
und das rechtes Kurbelgehäuse
horizontal abheben. Dabei ver-
bleiben Kurbelwelle und Getrie-
be in der anderen linken Kurbel-
gehäusehälfte.
ACHTUNG:
Nur mit einem Gummihammer
auf das Kurbelgehäuse schla-
gen. Nur auf verstärkte Berei-
che des Gehäuses, niemals auf
die Paßflächen schlagen. Ruhig
und sorgfältig arbeiten. Falls
die Gehäusehälften nicht
gleichmäßig auseinanderge-
hen, diese wieder zusammen-
bringen und von vorn begin-
nen. Sicherstellen, daß alle
Schrauben demontiert sind.
Paßstifte und O-Ring demontie-
ren.
POINTS DE DEPOSE
Carter
1. Séparer:
Demi-carter droit
Demi-carter gauche
Etapes de la séparation:
Déposer les boulons de carter 1,
le guide de durit 2 et le support de
câble d’embrayage 3.
N.B.:
Desserrer chaque boulon d’un quart
de tour à la fois, et quand tous les
boulons sont desserrés, les déposer.
Déposer le demi-carter droit 4.
N.B.:
Déposer le carter le côté gauche
vers le bas et le séparer en insérant
la pointe d’un tournevis dans la
fente de séparation a du carter.
Soulever uniformément le demi-
carter droit tout en tapotant légère-
ment la fente de séparation ainsi
que la noix de montage du moteur
à l’aide d’un maillet en plastique.
Le carter et la boîte à vitesses res-
tent attachés au demi-carter gau-
che.
ATTENTION:
Utiliser un maillet en plastique, et
ne taper que sur les portions ren-
forcées du carter. Ne pas taper sur
les plans de joint. Travailler lente-
ment et avec précaution, en s’assu-
rant que les deux demi-carters se
séparent uniformément. Si elles
restent collées d’un côté, relâcher
le boulon presseur, rétablir le
parallélisme, et recommencer. Si le
carter ne se sépare pas, vérifier si
on n’a pas oublié d’enlever un bou-
lon ou une vis. Il ne faut surtout
pas forcer.
Déposer les goujons et le joint tori-
que.
PUNTI DI RIMOZIONE
Carter
1. Separare:
Carter destro
Carter sinistro
Fasi per la separazione:
Rimuovere i bulloni del carter 1,
la guida del flessibile 2 e il sup-
porto del cavo della frizione 3.
NOTA:
Svitare ogni bullone di 1/4 di giro e
dopo aver allentato tutti i bulloni,
rimuoverli.
Rimuovere il carter destro 4.
NOTA:
Posizionare il carter con il lato sini-
stro rivolto verso il basso e sepa-
rarlo inserendo la punta di un
cacciavite nella fenditura di separa-
zione a nel carter.
Sollevare orizzontalmente il carter
destro picchiettando leggermente
le fenditure di separazione e la bor-
chia di montaggio del motore uti-
lizzando un martello morbido e
lasciare l’albero motore e la tra-
smissione con il carter sinistro.
ATTENZIONE:
Utilizzare un martello morbido per
picchiettare sul semicarter. Pic-
chiettare esclusivamente sulle parti
rinforzate del carter. Non picchiet-
tare sulla superficie di accoppia-
mento della guarnizione. Operare
lentamente e con cautela. Accer-
tarsi che i semicarter si separino in
due metà uguali. Se una estremità
resta “attaccata”, togliere pres-
sione dalla vite di spinta, rialline-
are e ricominciare. Se i semicarter
non si separano, controllare la pre-
senza di eventuali viti o dispositivi
di fissaggio residui. Non forzare.
Rimuovere i perni di centraggio e
l’O-ring.

4 - 91
ENGCRANKCASE AND CRANKSHAFT
Crankshaft
1. Remove:
Crankshaft 1
Use the crankcase separating tool 2.
CAUTION:
Do not use a hammer to drive out the
crankshaft.
Crankcase bearing
1. Remove:
Bearing 1
NOTE:
Remove the bearing from the crankcase by
pressing its inner race.
Do not use the removed bearing.
Crankcase separating tool:
YU-1135-A/90890-01135
INSPECTION
Timing chain and timing chain guide
1. Inspect:
Timing chain
Cracks/stiff → Replace the timing chain
and camshaft sprocket as a set.
2. Inspect:
Timing chain guide
Wear/damage → Replace.
Crankcase
1. Inspect:
Contacting surface a
Scratches → Replace.
Engine mounting boss b, crankcase
Cracks/damage → Replace.
2. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure → Replace.
3. Inspect:
Oil seal
Damage → Replace.

ENG
4 - 91
Kurbelwelle
1. Demontieren:
Kurbelwelle 1
Das Kurbelgehäuse-Trenn-
werkzeug 2.
ACHTUNG:
Die Kurbelwelle niemals mit einem
Hammer austreiben.
Kurbelwellenlager
1. Demontieren:
Lager 1
HINWEIS:
Die Lagerpresse auf den Innen-
laufring setzen und das Lager aus
dem Kurbelgehäuse herauspres-
sen.
Das ausgebaute Lager nicht wie-
derverwenden.
PRÜFUNG
Steuerkette und Steuerketten-
schiene
1. Kontrollieren:
Steuerkette
Rißbildung/Schwergängig-
keit → Steuerkette und Nok-
kenwellenrad im Satz
erneuern.
2. Kontrollieren:
Steuerkettenschiene
Verschleiß/Beschädigung →
Erneuern.
Kurbelgehäuse
1. Kontrollieren:
Kontaktfläche a
Riefen → Erneuern.
Motoraufhängungsbohrung
b (Kurbelgehäuse)
Rißbildung/Beschädigung
→ Erneuern.
Kurbelgehäuse-Trenn-
werkzeug:
YU-1135-A/
90890-01135
2. Kontrollieren:
Lager
Den inneren Laufring mit
dem Finger drehen.
Schwergängigkeit/Freßspu-
ren → Erneuern.
3. Kontrollieren:
Dichtring
Beschädigung → Erneuern. Vilebrequin
1. Déposer:
Vilebrequin 1
Utiliser l’outil de séparateur de
carter 2.
ATTENTION:
Ne pas se servir d’un marteau pour
effectuer ce travail.
Roulement du vilebrequin
1. Déposer:
Roulement 1
N.B.:
Séparer le roulement du carter en com-
primant sa cage interne.
Ne pas réutiliser le roulement déposé.
Outil de séparation de
carter:
YU-1135-A/
90890-01135
CONTROLE
Chaîne de distribution et guide de
chaîne de distribution
1. Contrôler:
Chaîne de distribution
Craquelures/raideur → Rem-
placer l’ensemble chaîne de
distribution et pignon d’arbre à
cames.
2. Contrôler:
Guide de chaîne de distribution
Usure/endommagement →
Remplacer.
Carter
1. Contrôler:
Surface de contact a
Rayures → Remplacer.
Bossage de montage du moteur
b, carter
Craquelures/endommagement
→ Remplacer.
2. Contrôler:
Roulement
Faire tourner la cage interne
avec le doigt.
Point dur/grippage → Rempla-
cer.
3. Contrôler:
Bague d’étanchéité
Endommagement → Rempla-
cer.Albero motore
1. Rimuovere:
Albero motore 1
Utilizzare l’utensile per la
separazione del carter 2.
ATTENZIONE:
Non utilizzare un martello per far
uscire l’albero motore.
Cuscinetto carter
1. Rimuovere:
Cuscinetto 1
NOTA:
Rimuovere il cuscinetto dal carter
esercitando pressione sull’anello
interno.
Non usare il cuscinetto rimosso.
Utensile per la separa-
zione del carter:
YU-1135-A/
90890-01135
ISPEZIONE
Catena di distribuzione e guida della
catena di distribuzione
1. Ispezionare:
Catena di distribuzione
Incrinature/rigidità → Sostitu-
ire in blocco la catena di distri-
buzione e la ruota dentata
dell’albero a camme.
2. Ispezionare:
Guida catena di distribuzione
Usura/danno → Sostituire.
Carter
1. Ispezionare:
Superfici di contatto a
Graffi → Sostituire.
Borchia di montaggio del
motore b, carter
Incrinature/danno → Sostitu-
ire.
2. Ispezionare:
Cuscinetto
Far ruotare l’anello interno con
un dito.
Punti rugosi/grippaggio →
Sostituire.
3. Ispezionare:
Paraolio
Danni → Sostituire.
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE

4 - 92
ENGCRANKCASE AND CRANKSHAFT
EC4N4201
Crankshaft
1. Measure:
Runout limit a
Small end free play limit b
Connecting rod big end side clearance
c
Crank width d
Out of specification → Replace.
Use the dial gauge and a thickness
gauge.
Dial gauge and stand:
YU-3097/90890-01252
Standard
Runout
limit:0.03 mm
(0.0012 in)0.05 mm
(0.002 in)
Small end
free play:0.4 ~ 1.0 mm
(0.016 ~ 0.039 in)2.0 mm
(0.08 in)
Side
clearance:0.15 ~ 0.45 mm
(0.0059 ~ 0.0177 in)0.50 mm
(0.02 in)
Crack
width:55.95 ~ 56.00 mm
(2.203 ~ 2.205 in)—
Oil strainer
1. Inspect:
Oil strainer
Damage → Replace.
Oil delivery pipe 2
1. Inspect:
Oil delivery pipe 2 1
O-ring 2
Damage → Replace.
Oil orifice a
Clogged → Blow.

ENG
4 - 92
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
Kurbelwelle
1. Messen:
Schlaggrenze a
Pleuel-Radialspiel b
Pleuel-Axialspiel c
Kurbelwangenbreite d
Unvorschriftsmäßig →
Erneuern.
Meßuhr und Fühlerlehre
verwenden.
Meßuhr und Ständer:
YU-3097/90890-01252
Standard wert>
Schlag-
grenze0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Pleuel-
Radial-
spiel0,4–1,0 mm
(0,016–
0,039 in)2,0 mm
(0,08 in)
Pleuel-
Axial-
spiel0,15–
0,45 mm
(0,0059–
0,0177 in)0,50 mm
(0,02 in)
Kurbel-
wangen-
breite55,95–
56,00 mm
(2,203–
2,205 in)—
Ölsieb
1. Kontrollieren:
Ölsieb
Beschädigung → Erneuern.
Ölzufuhrleitung 2
1. Kontrollieren:
Ölzufuhrleitung 2 1
O-Ring 2
Beschädigung → Erneuern.
Ölzufuhrleitung a
Verstopfung → Ausblasen. Vilebrequin
1. Mesurer:
Limite de faux-rond a
Limite de déflexion de pied de
bielle b
Jeu latéral de tête de bielle c
Largeur de volant d
Hors spécification → Rempla-
cer.
Utiliser un comparateur à
cadran et une jauge d’épais-
seur.
Comparateur et support:
YU-3097/90890-01252
Standard
Limite de
faux-
rond:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Déflexion
de pied de
bielle:0,4 à 1,0 mm
(0,016 à
0,039 in)2,0 mm
(0,08 in)
Jeu laté-
ral:0,15 à
0,45 mm
(0,0059 à
0,0177 in)0,50 mm
(0,02 in)
Largeur
de volant:55,95 à
56,00 mm
(2,203 à
2,205 in)—
Crépine d’huile
1. Contrôler:
Crépine d’huile
Endommagement → Rempla-
cer.
Tuyau d’arrivée d’huile 2
1. Contrôler:
Tuyau d’arrivée d’huile 2 1
Joint torique 2
Endommagement → Rempla-
cer.
Orifices de tuyau d’arrivée
d’huile a
Bouché → Nettoyer.Albero motore
1. Misurare:
Limite di disassamento a
Limite gioco piede di biella b
Gioco laterale della testa di
biella c
Larghezza gomito d
Fuori specifica → Regolare.
Utilizzare un comparatore ed
uno spessimetro.
Comparatore e supporto:
YU-3097/90890-01252
Standard
Limite di
disassa-
mento:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Gioco
piede di
biella:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Gioco
laterale:0,15 ~
0,45 mm
(0,0059 ~
0,0177 in)0,50 mm
(0,02 in)
Ampiezza
incrina-
tura:55,95 ~
56,00 mm
(2,203 ~
2,205 in)—
Filtro olio
1. Ispezionare:
Filtro olio
Danni → Sostituire.
Tubazione alimentazione olio 2
1. Ispezionare:
Tubazione alimentazione olio 2
1
O-ring 2
Danni → Sostituire.
Orifizio dell’olio a
Intasato → Pulire con aria.

4 - 93
ENGCRANKCASE AND CRANKSHAFT
EC4N5000
ASSEMBLY AND INSTALLATION
Crankcase bearing
1. Install:
Bearing
Bearing stopper
Bolt (bearing stopper)
Screw (bearing stopper)
Screw [bearing stopper (crankshaft)] 1
To left and right crankcase.
NOTE:
Install the bearing by pressing its outer race
parallel.
To prevent the screw [bearing stopper
(crankshaft)] from becoming loose, crush the
screw head periphery a into the concave b
using a punch etc. In so doing, take care not
to damage the screwdriver receiving hole in
the screw head.
Crankshaft
1. Install:
Crankshaft 1
Use the crankshaft installing tool 2, 3,
4 and 5.
ÅFor USA and CDN
ıExcept for USA and CDN
NOTE:
Hold the connecting rod at top dead center
with one hand while turning the nut of the
installing tool with the other. Operate the
installing tool until the crankshaft bottoms
against the bearing.
Before installing the crankshaft, clean the
contacting surface of crankcase.
CAUTION:
Do not use a hammer to drive in the crank-
shaft.
Crankshaft installing pot 2:
YU-90050/90890-01274
Crankshaft installing bolt 3:
YU-90050/90890-01275
Adapter (M12) 4:
YU-90063/90890-01278
Spacer (crankshaft installer) 5:
YU-91044/90890-04081
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
1
a
b
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Å
ı

ENG
4 - 93
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CARTER E ALBERO MOTORE
ZUSAMMENBAU UND MONTAGE
Kurbelwellenlager
1. Einbauen:
Lager
Lageranschlag
Schraube (Lageranschlag)
Schraube (Lageranschlag)
Schraube [Lageranschlag
(Kurbelwelle)]
1
(zum linken und rechten
Kurbelgehäuse)
HINWEIS:
Das Lager durch paralleles Pressen
auf den Außenlaufring einbauen.
Um zu verhindern, daß sich die
Schraube [Lageranschlag (Kurbel-
welle)] löst, den äußeren Umfang
des Schraubenkopfes a mit einem
Körner oder einem ähnlichen
Werkzeug in die Vertiefung b ein-
treiben. Hierbei jedoch sorgfältig
darauf achten, daß die Aufnahme-
schlitze des Schraubenkopfes da-
bei nicht beschädigt wird.
Kurbelwelle
1. Montieren:
Kurbelwelle 1
Das Kurbelwellen- Einbau-
werkzeug 2, 3, 4 und 5
verwenden.
ÅNur USA und CDN
ıNicht USA und CDN
HINWEIS:
Mit einer Hand den Pleuel im obe-
ren Totpunkt festhalten und mit der
anderen Hand die Mutter des Ein-
bauwerkzeugs drehen, bis die Kur-
belwelle am Lager ansteht.
Vor dem Einbau der Kurbelwelle,
die Kontaktflächen der Kurbelge-
häusehälften reinigen.
ACHTUNG:
Die Kurbelwelle niemals mit einem
Hammer eintreiben.
Kurbelwellen-Installati-
onstopf 2:
YU-90050/90890-01274
Kurbelwellen-Installati-
onsschraube 3:
YU-90050/90890-01275
Adapter (M12) 4:
YU-90063/90890-01278
Distanzhülse (Kurbel-
wellen-Installations-
werkzeug) 5:
YU-91044/90890-04081
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
ASSEMBLAGE ET MONTAGE
Roulement de carter
1. Installer:
Roulement
Butoir de roulement
Boulon(butoir de roulement)
Vis (butoir de roulement)
Vis [butoir de roulement (vile-
brequin)] 1
Aux demi-carters gauche et
droit.
N.B.:
Installer le roulement en appuyant
parallèlement sur sa cage extérieure.
Afin d’éviter que la vis se desserre
[butée de roulement (vilebrequin)],
écraser l’extrémité de la tête de la vis
a dans la partie concave b à l’aide
d’un poinçon, etc. Veiller à ne pas abî-
mer l’orifice destiné au tournevis.
Vilebrequin
1. Monter:
Vilebrequin 1
Utiliser l’outil de montage de
vilebrequin 2, 3, 4 et 5.
ÅPour les USA et le CDN
ıExcepté pour les USA et le CDN
N.B.:
Tenir la bielle au PMH (point mort
haut) avec une main tout en tournant
l’écrou de l’outil de montage avec
l’autre. Actionner l’outil de montage
jusqu’a ce que le vilebrequin bute con-
tre le roulement.
Avant de reposer le vilebrequin, net-
toyer la surface de contact du carter.
ATTENTION:
Ne pas utiliser de marteau pour insé-
rer le vilebrequin.
Pot de montage du vilebre-
quin 2:
YU-90050/90890-01274
Boulon de montage du
vilebrequin 3:
YU-90050/90890-01275
Adaptateur (M12) 4:
YU-90063/90890-01278
Entretoise (outil de mon-
tage de vilebrequin) 5:
YU-91044/90890-04081
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
MONTAGGIO E INSTALLAZIONE
Cuscinetto del basamento
1. Installare:
Cuscinetto
Fermo cuscinetto
Bullone (fermo cuscinetto)
Vite (fermo cuscinetto)
Vite [fermo cuscinetto (albero
motore)] 1
Sul basamento sinistro e destro.
NOTA:
Installare il cuscinetto premendo il suo
anello esterno parallelo.
Per evitare che la vite [fermo cusci-
netto (albero motore)] si allenti,
schiacciare i bordi della testa vite a
nell’incavo b usando un punzone,
ecc. In questa operazione, fare atten-
zione a non danneggiare il foro per il
cacciavite sulla testa della vite.
Albero motore
1. Installare:
Albero motore 1
Utilizzare l’utensile per il mon-
taggio dell’albero motore 2,
3, 4 e 5.
ÅPer USA e CDN
ıTranne USA e CDN
NOTA:
Mantenere la biella al punto morto
superiore con una mano facendo ruo-
tare il dado dell’utensile per il montag-
gio con l’altra. Azionare l’utensile per
il montaggio finché l’albero motore
non poggia contro il cuscinetto.
Prima di installare l’albero motore,
pulire le superfici di contatto del car-
ter.
ATTENZIONE:
Non utilizzare un martello per far
inserire l’albero motore.
Contenitore per il montag-
gio dell’albero motore 2:
YU-90050/90890-01274
Bullone per il montaggio
dell’albero motore 3:
YU-90050/90890-01275
Adattatore (M12) 4:
YU-90063/90890-01278
Distanziatore (dispositivo
di installazione dell’albero
motore) 5:
YU-91044/90890-04081
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

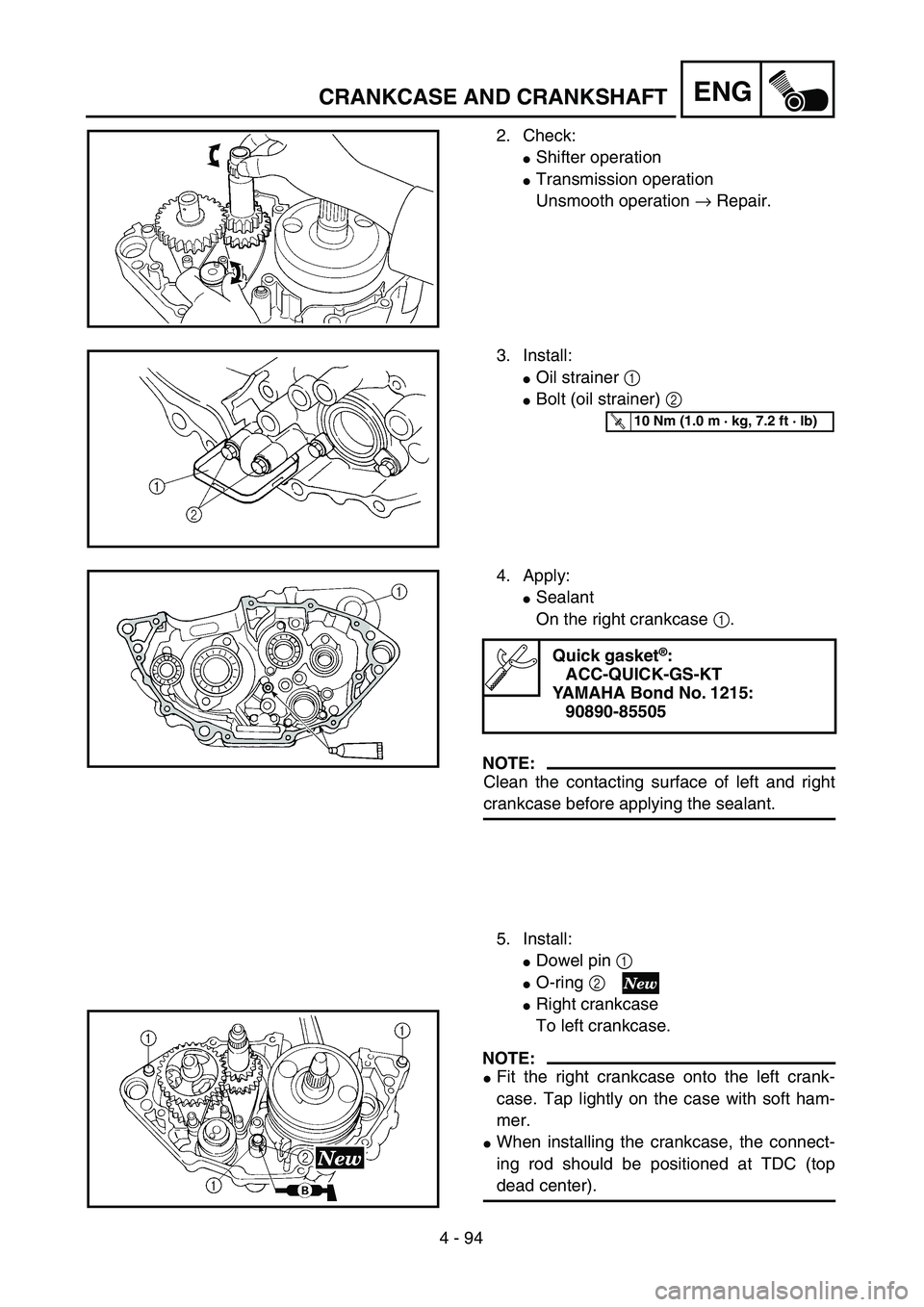

4 - 94
ENGCRANKCASE AND CRANKSHAFT
2. Check:
Shifter operation
Transmission operation
Unsmooth operation → Repair.
3. Install:
Oil strainer 1
Bolt (oil strainer) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Apply:
Sealant
On the right crankcase 1.
NOTE:
Clean the contacting surface of left and right
crankcase before applying the sealant.
5. Install:
Dowel pin 1
O-ring 2
Right crankcase
To left crankcase.
NOTE:
Fit the right crankcase onto the left crank-
case. Tap lightly on the case with soft ham-
mer.
When installing the crankcase, the connect-
ing rod should be positioned at TDC (top
dead center).
Quick gasket®:
ACC-QUICK-GS-KT
YAMAHA Bond No. 1215:
90890-85505
