2004 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

1
ANTES DE CONDUCIR SU VEHÍCULO

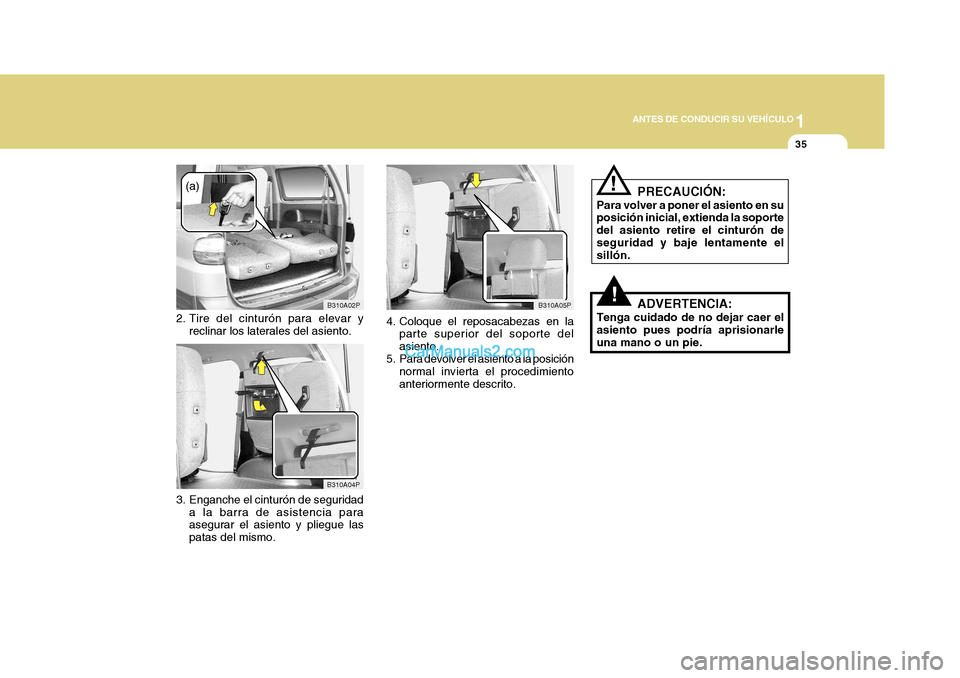

35
B310A02P
(a)
2. Tire del cinturón para elevar y reclinar los laterales del asiento. PRECAUCIÓN:
Para volver a poner el asiento en su posición inicial, extienda la soporte del asiento retire el cinturón deseguridad y baje lentamente el sillón.
3. Enganche el cinturón de seguridad a la barra de asistencia paraasegurar el asiento y pliegue las patas del mismo. 4. Coloque el reposacabezas en la
parte superior del soporte delasiento.
5. Para devolver el asiento a la posición
normal invierta el procedimientoanteriormente descrito. ADVERTENCIA:
Tenga cuidado de no dejar caer el asiento pues podría aprisionarle una mano o un pie.
!
!
B310A04P
B310A05P

1ANTES DE CONDUCIR SU VEHÍCULO

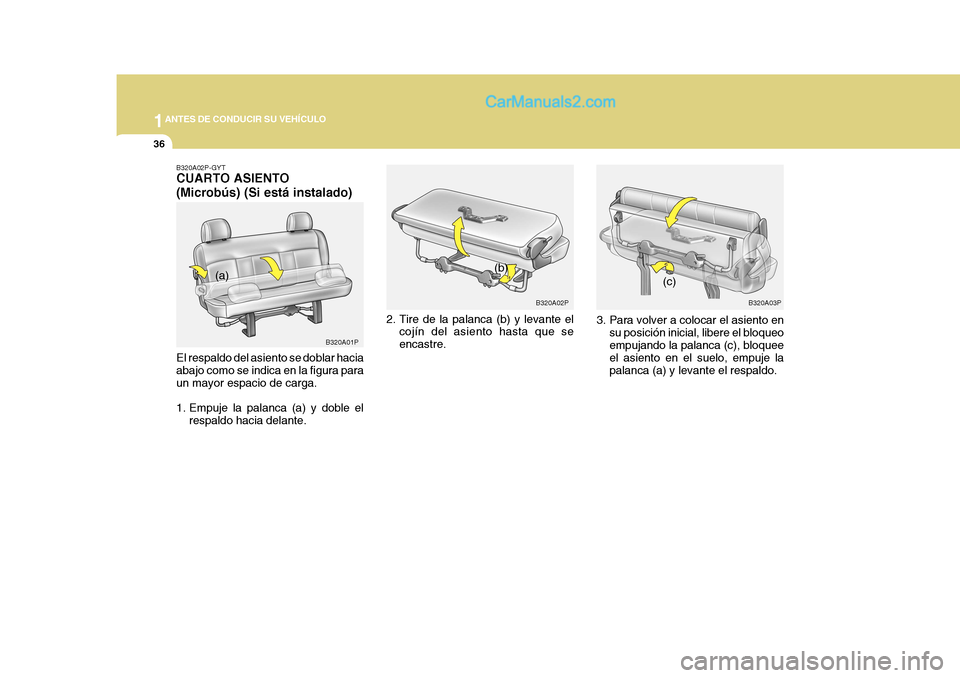

36
B320A02P-GYT CUARTO ASIENTO (Microbús) (Si está instalado) El respaldo del asiento se doblar hacia abajo como se indica en la figura para un mayor espacio de carga.
1. Empuje la palanca (a) y doble elrespaldo hacia delante. 2. Tire de la palanca (b) y levante el
cojín del asiento hasta que se encastre. 3. Para volver a colocar el asiento en
su posición inicial, libere el bloqueo empujando la palanca (c), bloquee el asiento en el suelo, empuje lapalanca (a) y levante el respaldo.
B320A01P B320A02P
B320A03P
(c)
(b)
(a)

1
ANTES DE CONDUCIR SU VEHÍCULO

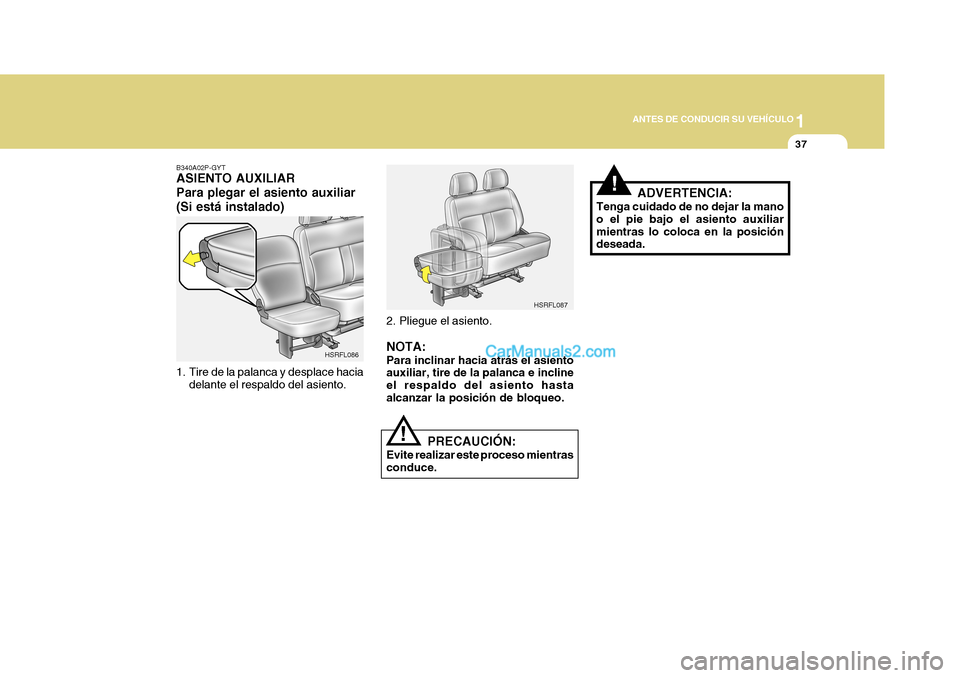

37
B340A02P-GYT ASIENTO AUXILIAR Para plegar el asiento auxiliar(Si está instalado)
1. Tire de la palanca y desplace hacia delante el respaldo del asiento. 2. Pliegue el asiento. NOTA: Para inclinar hacia atrás el asiento auxiliar, tire de la palanca e incline el respaldo del asiento hastaalcanzar la posición de bloqueo.
PRECAUCIÓN:
Evite realizar este proceso mientrasconduce. ADVERTENCIA:
Tenga cuidado de no dejar la manoo el pie bajo el asiento auxiliarmientras lo coloca en la posición deseada.
!
!
HSRFL086 HSRFL087

1ANTES DE CONDUCIR SU VEHÍCULO

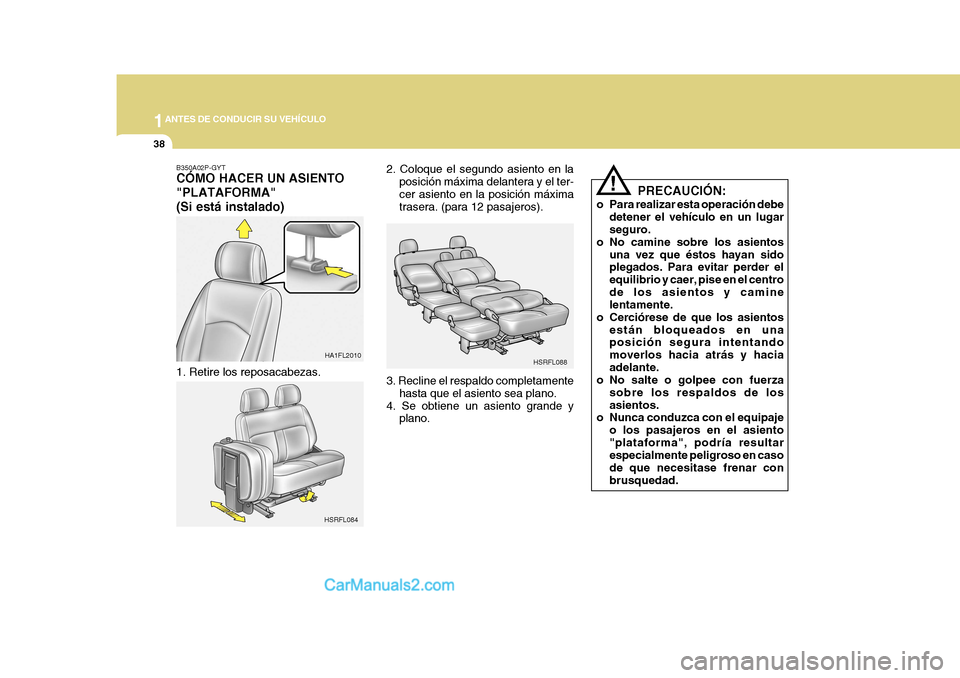

38
B350A02P-GYT CÓMO HACER UN ASIENTO "PLATAFORMA"(Si está instalado)
1. Retire los reposacabezas. 2. Coloque el segundo asiento en la
posición máxima delantera y el ter- cer asiento en la posición máxima trasera. (para 12 pasajeros).
3. Recline el respaldo completamente hasta que el asiento sea plano.
4. Se obtiene un asiento grande y plano. PRECAUCIÓN:
o Para realizar esta operación debe detener el vehículo en un lugarseguro.
o No camine sobre los asientos una vez que éstos hayan sidoplegados. Para evitar perder el equilibrio y caer, pise en el centrode los asientos y camine lentamente.
o Cerciórese de que los asientos están bloqueados en unaposición segura intentando moverlos hacia atrás y haciaadelante.
o No salte o golpee con fuerza
sobre los respaldos de losasientos.
o Nunca conduzca con el equipaje
o los pasajeros en el asiento"plataforma", podría resultar especialmente peligroso en caso de que necesitase frenar conbrusquedad.
!
HA1FL2010
HSRFL084 HSRFL088

1
ANTES DE CONDUCIR SU VEHÍCULO

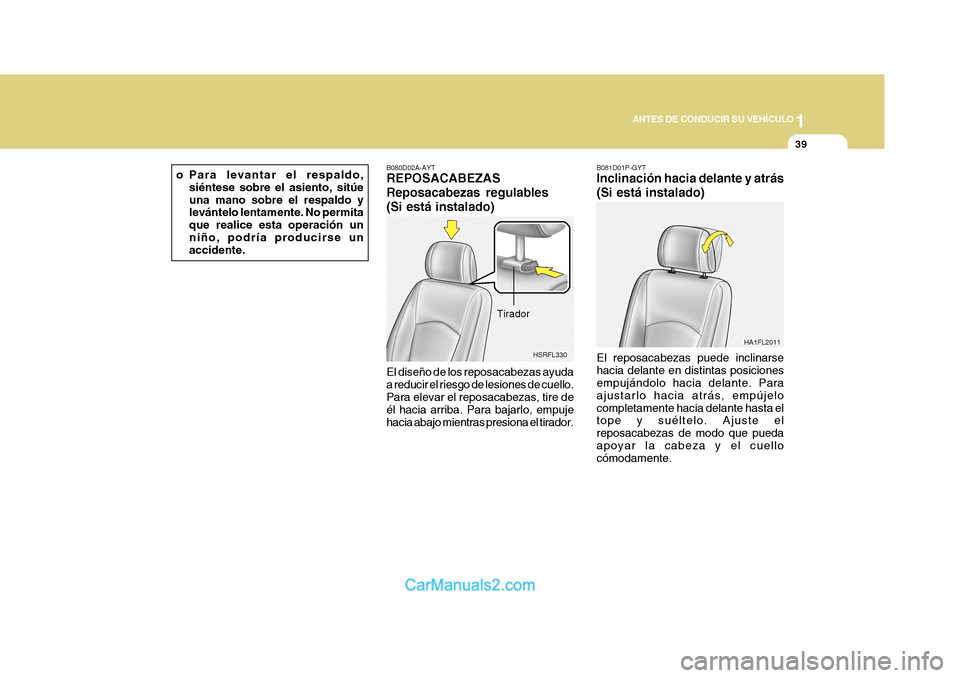

39
HSRFL330
HA1FL2011
o Para levantar el respaldo,
siéntese sobre el asiento, sitúe una mano sobre el respaldo y levántelo lentamente. No permita que realice esta operación unniño, podría producirse un accidente.
Tirador B081D01P-GYT Inclinación hacia delante y atrás (Si está instalado) El reposacabezas puede inclinarse hacia delante en distintas posiciones empujándolo hacia delante. Para ajustarlo hacia atrás, empújelocompletamente hacia delante hasta el tope y suéltelo. Ajuste el reposacabezas de modo que puedaapoyar la cabeza y el cuello cómodamente.
B080D02A-AYT REPOSACABEZAS Reposacabezas regulables(Si está instalado) El diseño de los reposacabezas ayuda a reducir el riesgo de lesiones de cuello. Para elevar el reposacabezas, tire de él hacia arriba. Para bajarlo, empujehacia abajo mientras presiona el tirador.

1ANTES DE CONDUCIR SU VEHÍCULO

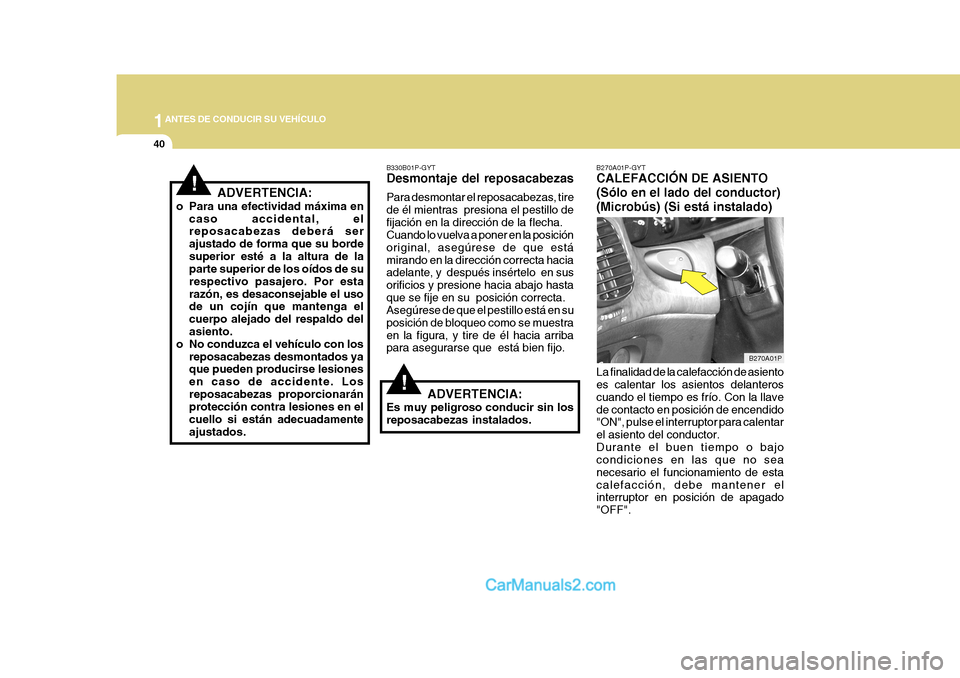

40
B270A01P-GYT CALEFACCIÓN DE ASIENTO (Sólo en el lado del conductor)(Microbús) (Si está instalado) La finalidad de la calefacción de asiento es calentar los asientos delanteros cuando el tiempo es frío. Con la llavede contacto en posición de encendido "ON", pulse el interruptor para calentar el asiento del conductor.Durante el buen tiempo o bajo condiciones en las que no sea necesario el funcionamiento de estacalefacción, debe mantener el interruptor en posición de apagado "OFF".
!
B330B01P-GYT Desmontaje del reposacabezas Para desmontar el reposacabezas, tire de él mientras presiona el pestillo defijación en la dirección de la flecha. Cuando lo vuelva a poner en la posición original, asegúrese de que estámirando en la dirección correcta hacia adelante, y después insértelo en sus orificios y presione hacia abajo hastaque se fije en su posición correcta. Asegúrese de que el pestillo está en su posición de bloqueo como se muestraen la figura, y tire de él hacia arriba para asegurarse que está bien fijo.
ADVERTENCIA:
Es muy peligroso conducir sin los reposacabezas instalados.
!ADVERTENCIA:
o Para una efectividad máxima en caso accidental, el reposacabezas deberá ser ajustado de forma que su bordesuperior esté a la altura de la parte superior de los oídos de su respectivo pasajero. Por estarazón, es desaconsejable el uso de un cojín que mantenga el cuerpo alejado del respaldo delasiento.
o No conduzca el vehículo con los
reposacabezas desmontados ya que pueden producirse lesiones en caso de accidente. Losreposacabezas proporcionarán protección contra lesiones en el cuello si están adecuadamenteajustados.
B270A01P

1
ANTES DE CONDUCIR SU VEHÍCULO

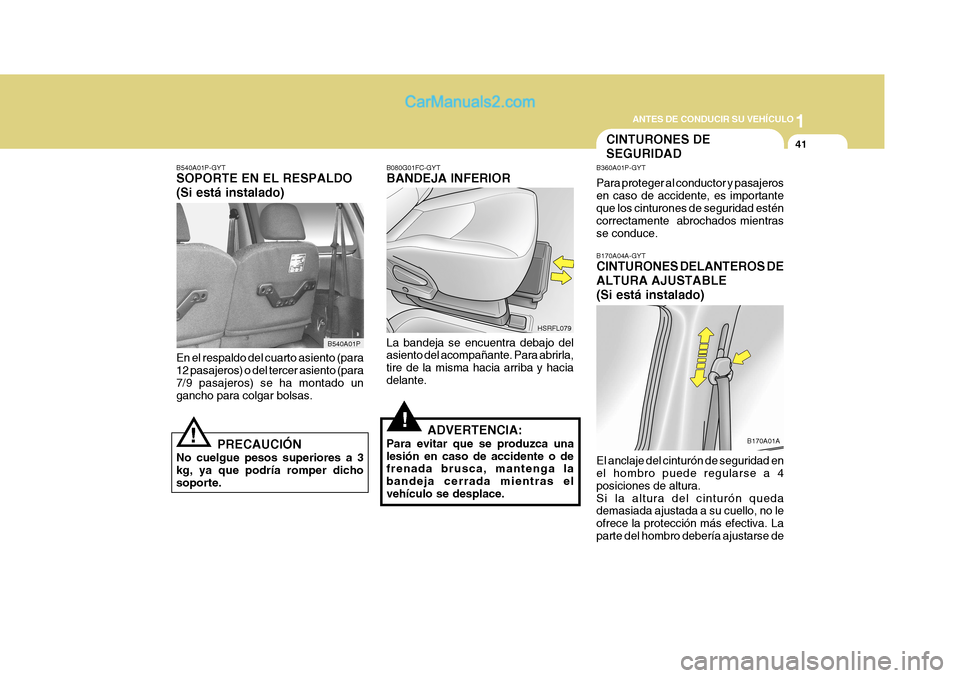

41
B170A01A
B540A01P-GYT SOPORTE EN EL RESPALDO (Si está instalado)
En el respaldo del cuarto asiento (para 12 pasajeros) o del tercer asiento (para 7/9 pasajeros) se ha montado un gancho para colgar bolsas. PRECAUCIÓN
No cuelgue pesos superiores a 3kg, ya que podría romper dichosoporte.
!
CINTURONES DE SEGURIDAD
B360A01P-GYT Para proteger al conductor y pasajeros en caso de accidente, es importante que los cinturones de seguridad estén correctamente abrochados mientrasse conduce. B170A04A-GYT CINTURONES DELANTEROS DE ALTURA AJUSTABLE(Si está instalado)
B080G01FC-GYT BANDEJA INFERIOR La bandeja se encuentra debajo del asiento del acompañante. Para abrirla, tire de la misma hacia arriba y haciadelante.
ADVERTENCIA:
Para evitar que se produzca unalesión en caso de accidente o de frenada brusca, mantenga la bandeja cerrada mientras elvehículo se desplace.
!
El anclaje del cinturón de seguridad en el hombro puede regularse a 4 posiciones de altura.Si la altura del cinturón queda demasiada ajustada a su cuello, no le ofrece la protección más efectiva. Laparte del hombro debería ajustarse de
HSRFL079
B540A01P

1ANTES DE CONDUCIR SU VEHÍCULO

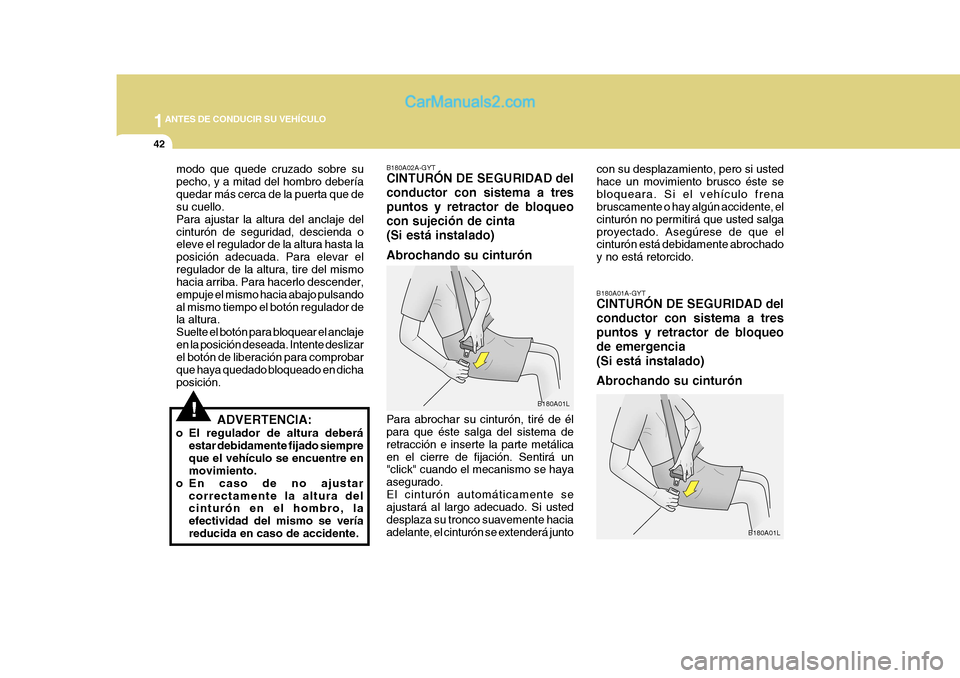

42
B180A01A-GYT CINTURÓN DE SEGURIDAD del conductor con sistema a trespuntos y retractor de bloqueode emergencia (Si está instalado) Abrochando su cinturón
B180A02A-GYT CINTURÓN DE SEGURIDAD del conductor con sistema a trespuntos y retractor de bloqueocon sujeción de cinta(Si está instalado) Abrochando su cinturón Para abrochar su cinturón, tiré de él para que éste salga del sistema de retracción e inserte la parte metálicaen el cierre de fijación. Sentirá un "click" cuando el mecanismo se haya asegurado.El cinturón automáticamente se ajustará al largo adecuado. Si usted desplaza su tronco suavemente haciaadelante, el cinturón se extenderá junto con su desplazamiento, pero si ustedhace un movimiento brusco éste sebloqueara. Si el vehículo frena bruscamente o hay algún accidente, el cinturón no permitirá que usted salgaproyectado. Asegúrese de que el cinturón está debidamente abrochado y no está retorcido.
modo que quede cruzado sobre supecho, y a mitad del hombro deberíaquedar más cerca de la puerta que de su cuello. Para ajustar la altura del anclaje delcinturón de seguridad, descienda o eleve el regulador de la altura hasta la posición adecuada. Para elevar elregulador de la altura, tire del mismo hacia arriba. Para hacerlo descender, empuje el mismo hacia abajo pulsandoal mismo tiempo el botón regulador de la altura. Suelte el botón para bloquear el anclajeen la posición deseada. Intente deslizar el botón de liberación para comprobar que haya quedado bloqueado en dichaposición.
ADVERTENCIA:
o El regulador de altura deberá estar debidamente fijado siempreque el vehículo se encuentre en movimiento.
o En caso de no ajustar
correctamente la altura delcinturón en el hombro, la efectividad del mismo se veríareducida en caso de accidente.
!B180A01L
B180A01L
