2004 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

4
CORROSION PREVENTION AND APPEARANCE CARE
31
4
EN CASO DE EMERGENCIA
31
HSRFL276
HSRFL294
Intermitente trasero
Luz de marcha atrás
Luces de posición delanteras
HSRFL275
(1)
(2)
(3)
G270A03O

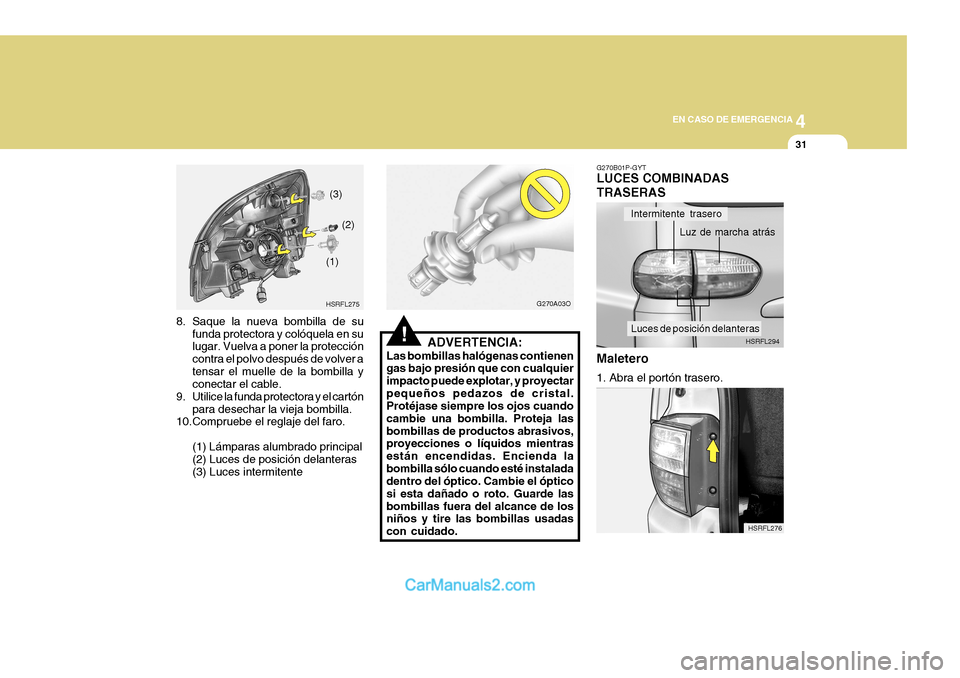

8. Saque la nueva bombilla de su funda protectora y colóquela en su lugar. Vuelva a poner la protección contra el polvo después de volver atensar el muelle de la bombilla y conectar el cable.
9. Utilice la funda protectora y el cartón para desechar la vieja bombilla.
10.Compruebe el reglaje del faro.
(1) Lámparas alumbrado principal(2) Luces de posición delanteras (3) Luces intermitente
!ADVERTENCIA:
Las bombillas halógenas contienen gas bajo presión que con cualquier impacto puede explotar, y proyectarpequeños pedazos de cristal. Protéjase siempre los ojos cuando cambie una bombilla. Proteja lasbombillas de productos abrasivos, proyecciones o líquidos mientras están encendidas. Encienda labombilla sólo cuando esté instalada dentro del óptico. Cambie el óptico si esta dañado o roto. Guarde lasbombillas fuera del alcance de los niños y tire las bombillas usadas con cuidado. G270B01P-GYT LUCES COMBINADAS TRASERAS Maletero
1. Abra el portón trasero.

44EN CASO DE EMERGENCIA
32
HSRFL293
(1)
(2)
HSRFL277
HSRFL279
HSRFL278 (1)
(2)

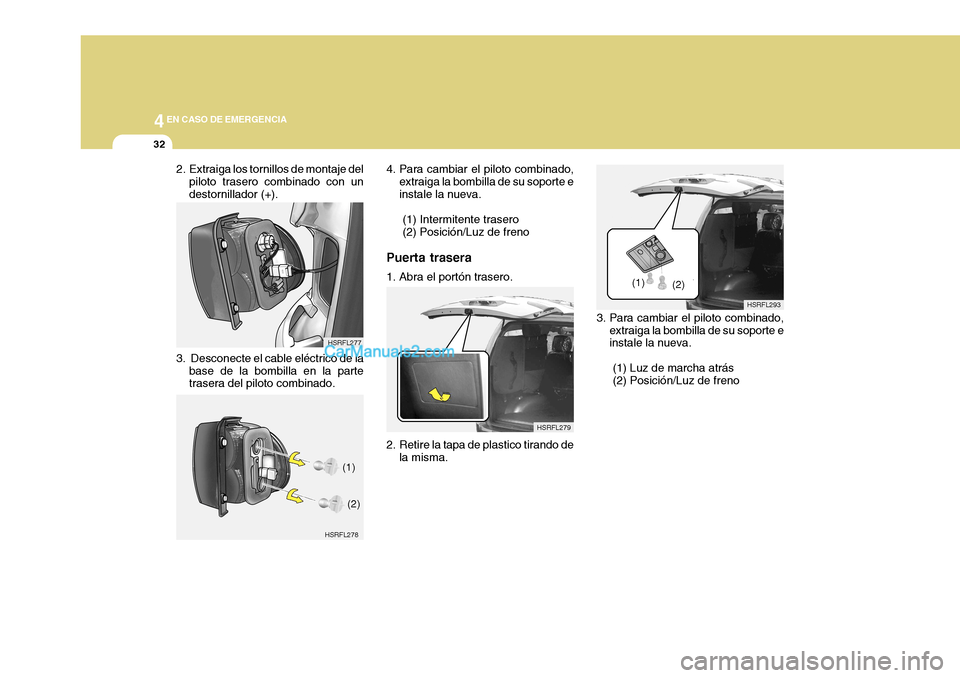

2. Extraiga los tornillos de montaje del
piloto trasero combinado con un destornillador (+).
3. Desconecte el cable eléctrico de la base de la bombilla en la parte trasera del piloto combinado. 4. Para cambiar el piloto combinado,
extraiga la bombilla de su soporte e instale la nueva.
(1) Intermitente trasero(2) Posición/Luz de freno
Puerta trasera
1. Abra el portón trasero.
2. Retire la tapa de plastico tirando de la misma. 3. Para cambiar el piloto combinado,
extraiga la bombilla de su soporte e instale la nueva.
(1) Luz de marcha atrás(2) Posición/Luz de freno

4
CORROSION PREVENTION AND APPEARANCE CARE
33
4
EN CASO DE EMERGENCIA
33
HSRFL283
HSRFL292 HSRFL284
HSRFL300
HSRFL297
Con techo solar
Sin techo solar

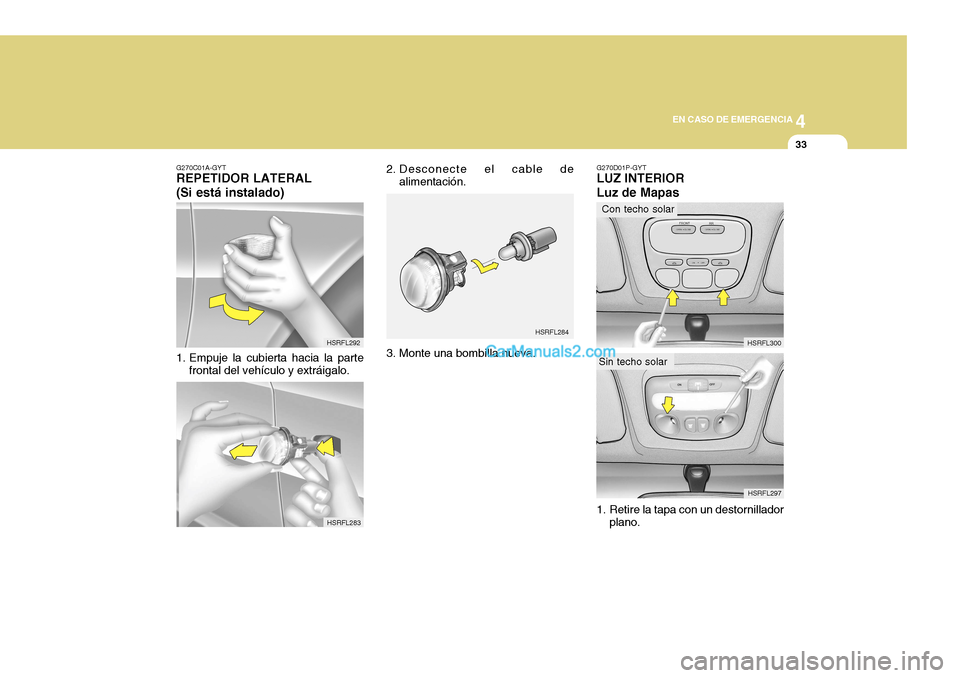

G270C01A-GYT REPETIDOR LATERAL (Si está instalado)
1. Empuje la cubierta hacia la parte
frontal del vehículo y extráigalo. 3. Monte una bombilla nueva.
2. Desconecte el cable de
alimentación. G270D01P-GYT LUZ INTERIOR Luz de Mapas
1. Retire la tapa con un destornillador
plano.

44EN CASO DE EMERGENCIA
34
Sin techo solar
HSRFL290
HSRFL301
Con fecho solar
Sin techo solar HSRFL291 HSRFL298
HSRFL302
Con fecho solar
Sin techo solar HSRFL303
Con fecho solar

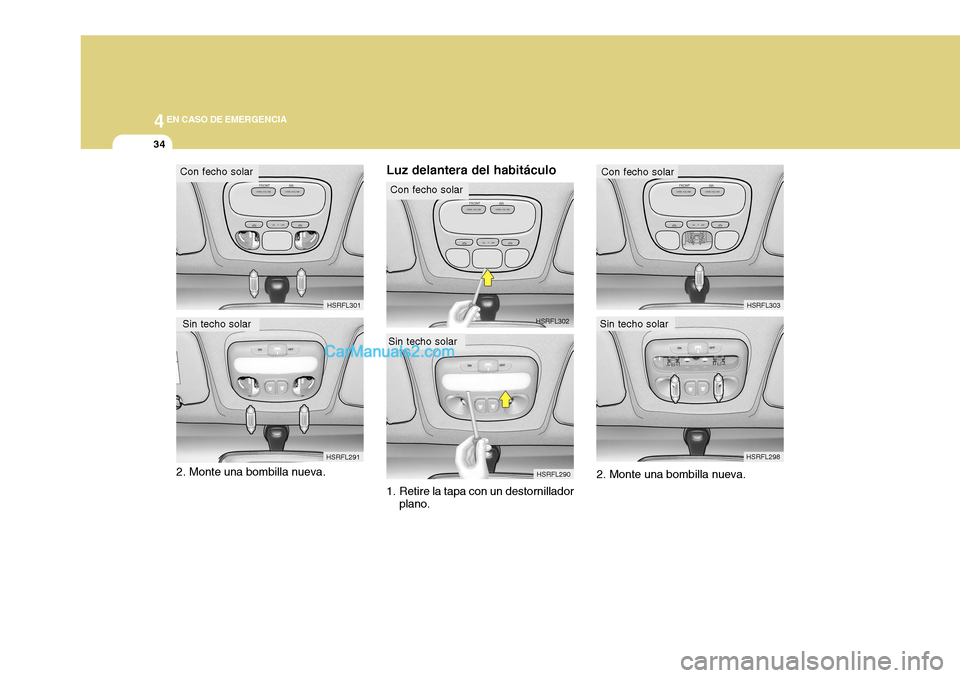

2. Monte una bombilla nueva. Luz delantera del habitáculo
1. Retire la tapa con un destornillador
plano. 2. Monte una bombilla nueva.

4
CORROSION PREVENTION AND APPEARANCE CARE
35
4
EN CASO DE EMERGENCIA
35
HSRFL285 HSRFL286 HSRFL287
HSRFL288
HSRFL289

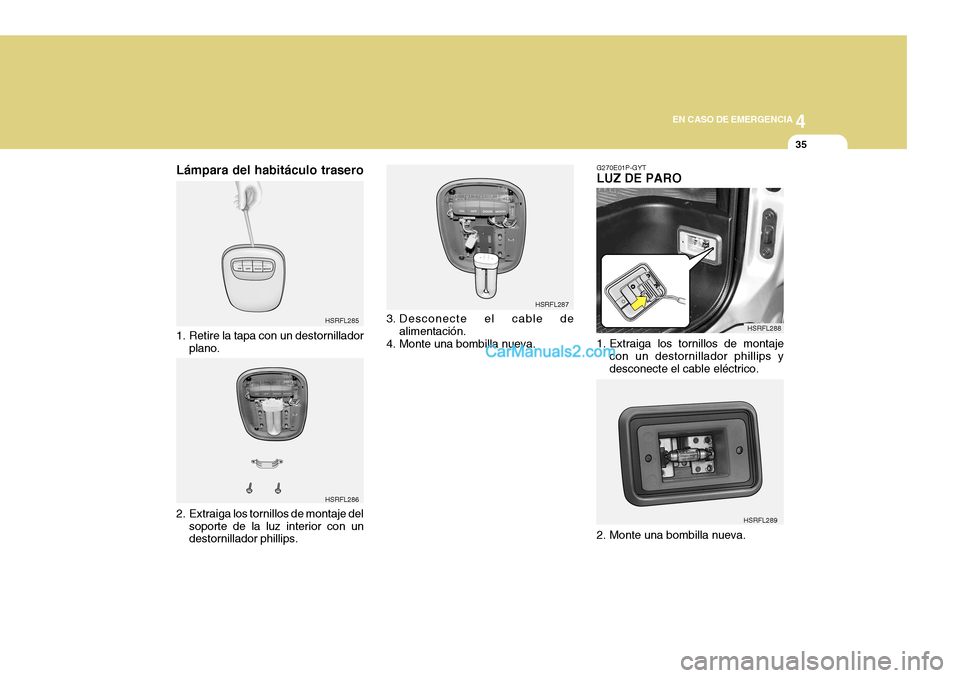

G270E01P-GYT LUZ DE PARO
1. Extraiga los tornillos de montaje
con un destornillador phillips y desconecte el cable eléctrico.
2. Monte una bombilla nueva.
Lámpara del habitáculo trasero
1. Retire la tapa con un destornillador
plano. 3. Desconecte el cable de
alimentación.
4. Monte una bombilla nueva.
2. Extraiga los tornillos de montaje del soporte de la luz interior con un destornillador phillips.

44EN CASO DE EMERGENCIA
36
HSRFL299

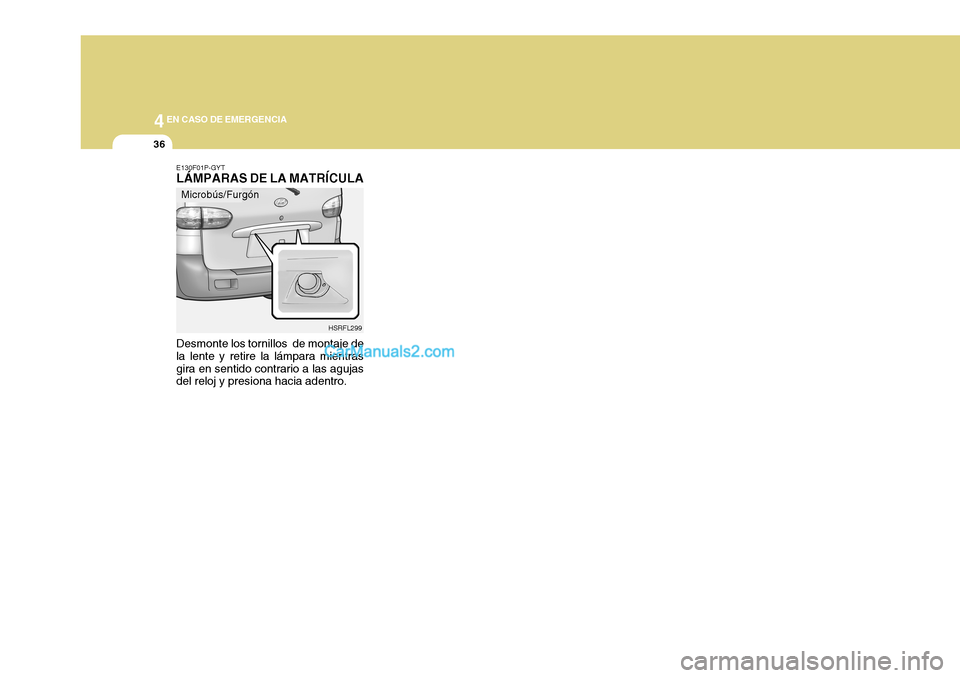

E130F01P-GYT LÁMPARAS DE LA MATRÍCULA Desmonte los tornillos de montaje de la lente y retire la lámpara mientrasgira en sentido contrario a las agujas del reloj y presiona hacia adentro. Microbús/Furgón

4
CORROSION PREVENTION AND APPEARANCE CARE
37
4
EN CASO DE EMERGENCIA
37
Nombre de la pieza
Lámparas alum brado principal Luz antiniebla delanteraLuz Interior Intermitentes laterales Luces del borde de las puertas Luz de mapasLuz delhabitáculo Nombre de la pieza
Luces antiniebla traserasLuz de freno traseraLuz de la matricula Luces combinadas traseras Luz de paro Luces de freno/posición Intermitentes Luz de marcha atrásBOMBILLAS WATIOS
Frente Trasera (Glow type/Fluorescent type)Luces largas/Luces cortasIntermitentesLuces de posición delanteras
Watios
21
16/5(LED) 5
21/5(O/S Lámpara) 5(I/S Lámpara) 21165
N°.
678 9
10

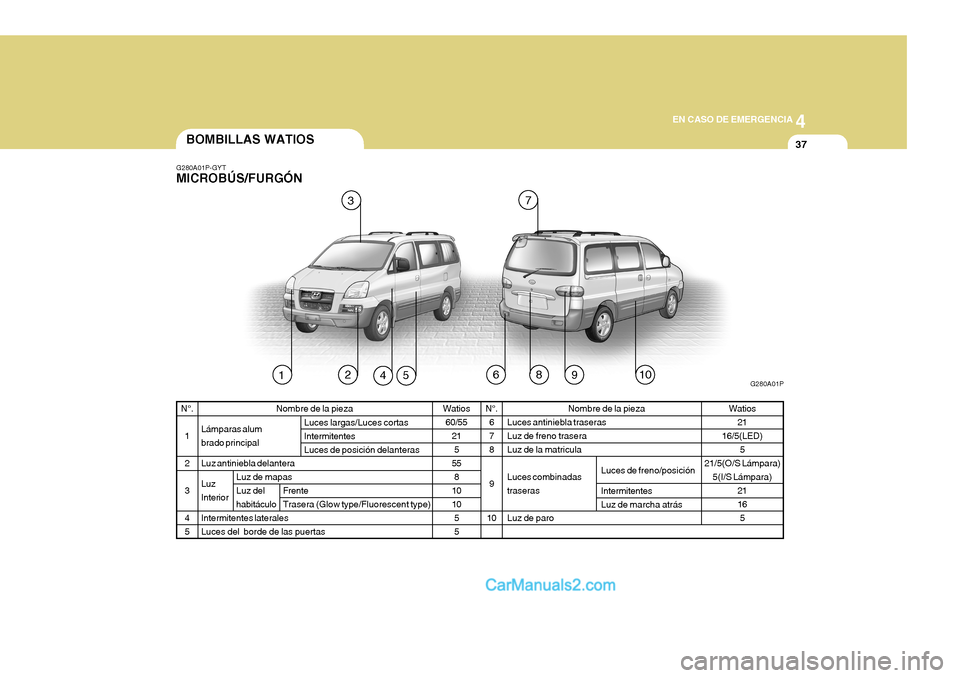

G280A01P-GYT MICROBÚS/FURGÓN
N°.
1 234 5 Watios
60/55 215
55 8
1010 55
7
96 G280A01P123
45810

44EN CASO DE EMERGENCIA
38
N°.4 56 Nombre de la pieza
Intermitentes laterales Luces combinadas traseras Luz de la matricula Watios
10 21 21215

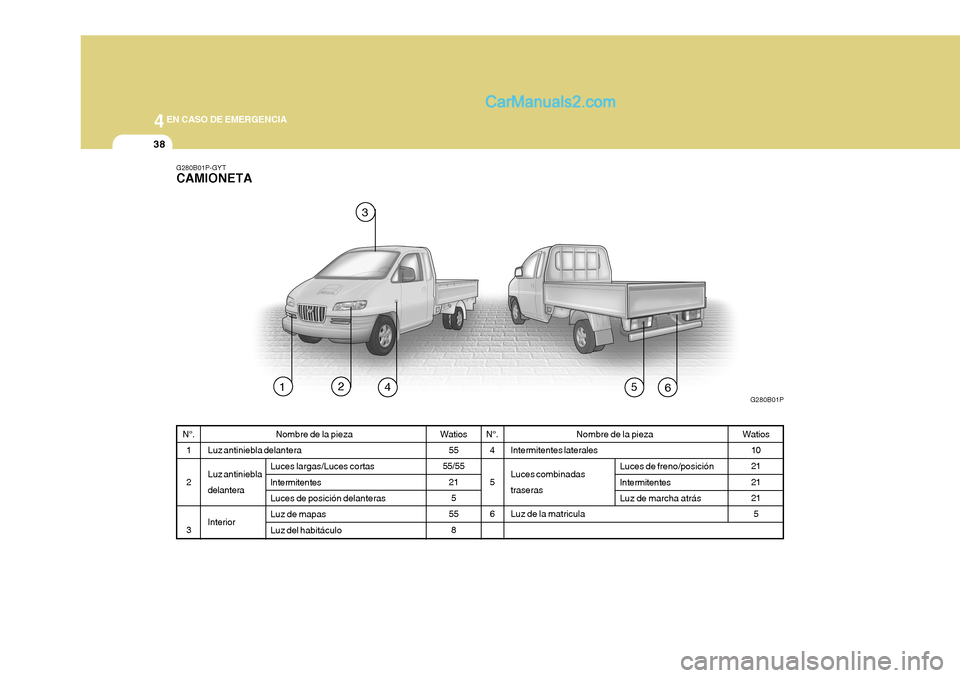

G280B01P-GYT CAMIONETA
N°.
1 2 3 Nombre de la pieza
Luz antiniebla delantera Luz antiniebla delantera Interior Watios
55
55/55
215
55
8
Luces largas/Luces cortas IntermitentesLuces de posición delanteras Luz de mapas Luz del habitáculoLuces de freno/posición Intermitentes Luz de marcha atrás
G280B01P1 23
4 65
