2004 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

2
INSTRUMENTOS Y CONTROLES
35
C630A01P

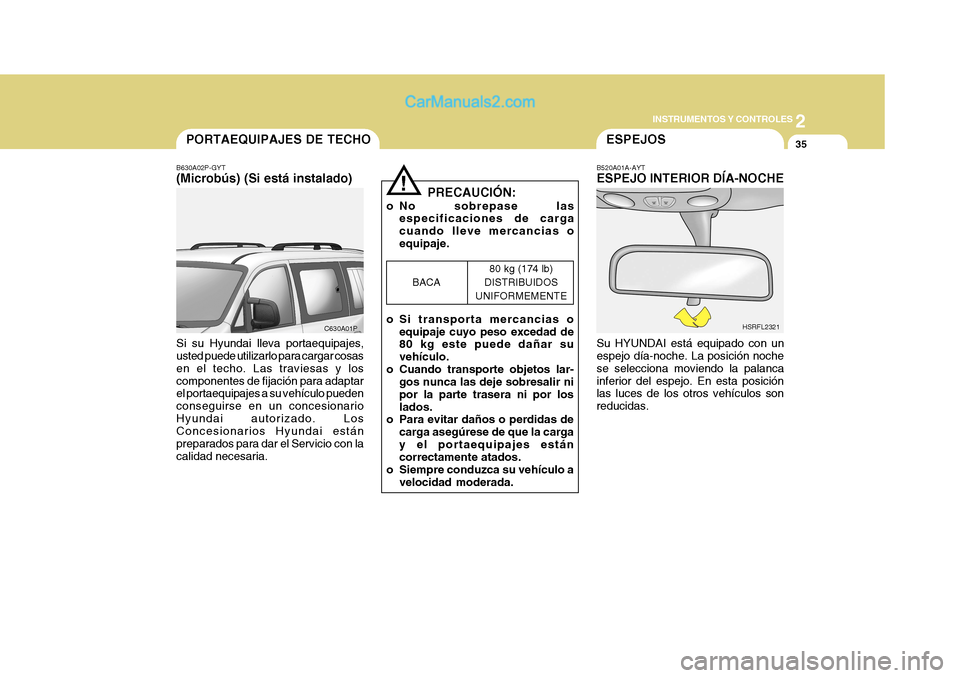

PORTAEQUIPAJES DE TECHO
B630A02P-GYT (Microbús) (Si está instalado) Si su Hyundai lleva portaequipajes, usted puede utilizarlo para cargar cosas en el techo. Las traviesas y loscomponentes de fijación para adaptar el portaequipajes a su vehículo pueden conseguirse en un concesionarioHyundai autorizado. Los Concesionarios Hyundai están preparados para dar el Servicio con lacalidad necesaria. PRECAUCIÓN:
o No sobrepase las especificaciones de cargacuando lleve mercancias oequipaje.
o Si transporta mercancias o equipaje cuyo peso excedad de 80 kg este puede dañar su vehículo.
o Cuando transporte objetos lar- gos nunca las deje sobresalir nipor la parte trasera ni por loslados.
o Para evitar daños o perdidas de
carga asegúrese de que la cargay el portaequipajes están correctamente atados.
o Siempre conduzca su vehículo a velocidad moderada.
!
ESPEJOS
B520A01A-AYT ESPEJO INTERIOR DÍA-NOCHE Su HYUNDAI está equipado con un espejo día-noche. La posición noche se selecciona moviendo la palancainferior del espejo. En esta posición las luces de los otros vehículos son reducidas.
BACA
80 kg (174 lb)
DISTRIBUIDOS
UNIFORMEMENTE
HSRFL2321

2INSTRUMENTOS Y CONTROLES
36
Para ajustar la posición de cada espejo:
1. Mueva el interruptor de selección alas posiciones de "R" ó "L" para activar el mecanismo de ajuste del espejo según desee hacer el del lado derecho o izquierdo.
2. Después, ajuste el ángulo del espejo presionando el interruptor perimetralsegún desee.
C370A01P-GYT ESPEJO RETROVISOR EXTERIORTipo Manual Antes de iniciar la marcha, compruebe siempre si su espejo retrovisor está situado de manera que se veadirectamente el panorama de la parte trasera del conductor. Cuando utilice el espejo retrovisor, hágalo conprecaución al intentar estimar la distancia de los vehículos que vienen por detrás. C370B01P-GYT Tipo eléctrico (Si está instalado) Los espejos retrovisores exteriores pueden ser ajustados en cualquier dirección para obtener una máxima visión hacia atrás. El interruptor de losretrovisores exteriores controla los ajustes de espejo de la puerta del lado del acompañante.
HSRFL2319
HSRFL2320

2
INSTRUMENTOS Y CONTROLES

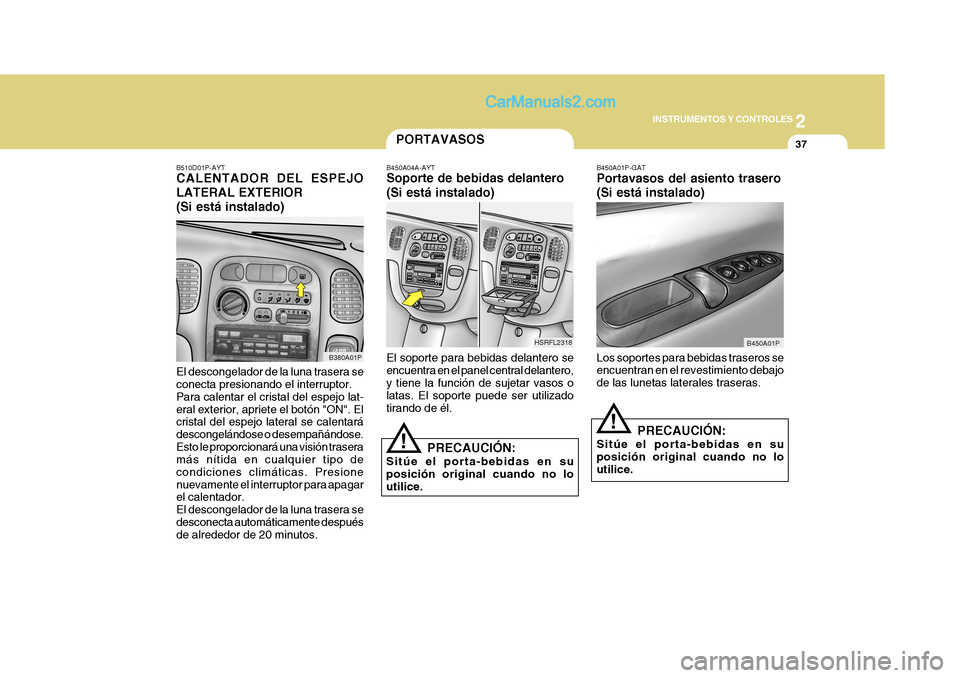

37PORTAVASOS
B380A01P
HSRFL2318
B510D01P-AYT CALENTADOR DEL ESPEJO LATERAL EXTERIOR(Si está instalado) El descongelador de la luna trasera se conecta presionando el interruptor. Para calentar el cristal del espejo lat-eral exterior, apriete el botón "ON". El cristal del espejo lateral se calentará descongelándose o desempañándose.Esto le proporcionará una visión trasera más nítida en cualquier tipo de condiciones climáticas. Presionenuevamente el interruptor para apagar el calentador. El descongelador de la luna trasera sedesconecta automáticamente después de alrededor de 20 minutos. B450A01P-GAT Portavasos del asiento trasero (Si está instalado) Los soportes para bebidas traseros se encuentran en el revestimiento debajo de las lunetas laterales traseras.
PRECAUCIÓN:
Sitúe el porta-bebidas en suposición original cuando no lo utilice.
!
B450A01P
B450A04A-AYT Soporte de bebidas delantero (Si está instalado) El soporte para bebidas delantero se encuentra en el panel central delantero, y tiene la función de sujetar vasos o latas. El soporte puede ser utilizadotirando de él.
PRECAUCIÓN:
Sitúe el porta-bebidas en suposición original cuando no lo utilice.
!

2INSTRUMENTOS Y CONTROLES
38
HSRFL2317
GS2025A

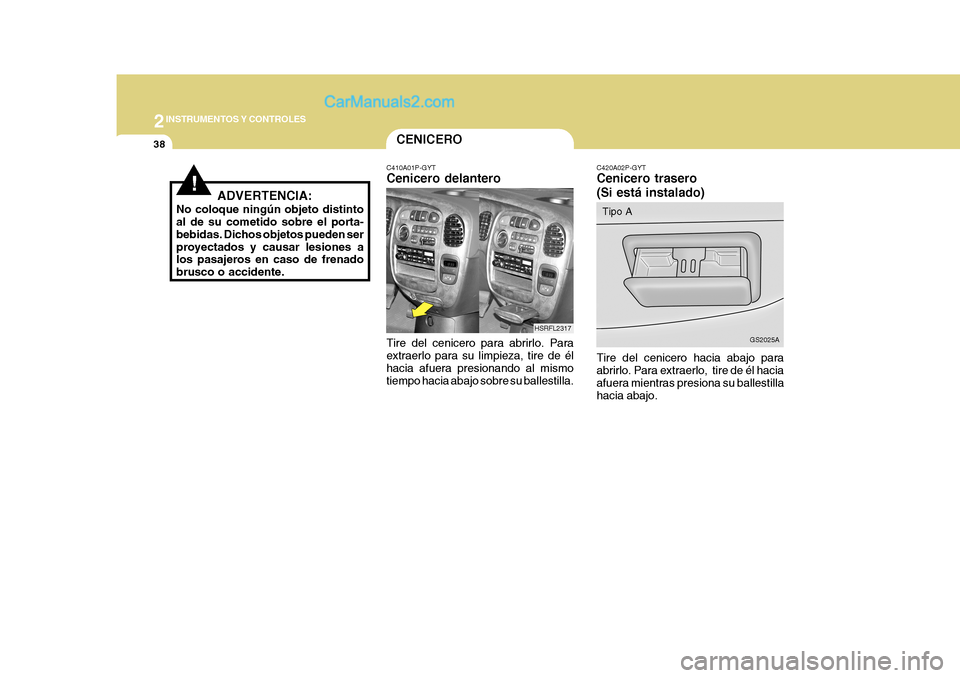

CENICERO
C410A01P-GYT Cenicero delantero Tire del cenicero para abrirlo. Para extraerlo para su limpieza, tire de élhacia afuera presionando al mismo tiempo hacia abajo sobre su ballestilla. C420A02P-GYT Cenicero trasero (Si está instalado) Tire del cenicero hacia abajo para abrirlo. Para extraerlo, tire de él hacia afuera mientras presiona su ballestilla hacia abajo.
!ADVERTENCIA:
No coloque ningún objeto distinto al de su cometido sobre el porta- bebidas. Dichos objetos pueden serproyectados y causar lesiones a los pasajeros en caso de frenado brusco o accidente. Tipo A

2
INSTRUMENTOS Y CONTROLES
39
C440A01P B240A01P-1
C430A01P
Para utilizarlo levante su tapa. Para extraerlo, levante la tapa y tire de todo el conjunto. Tipo B

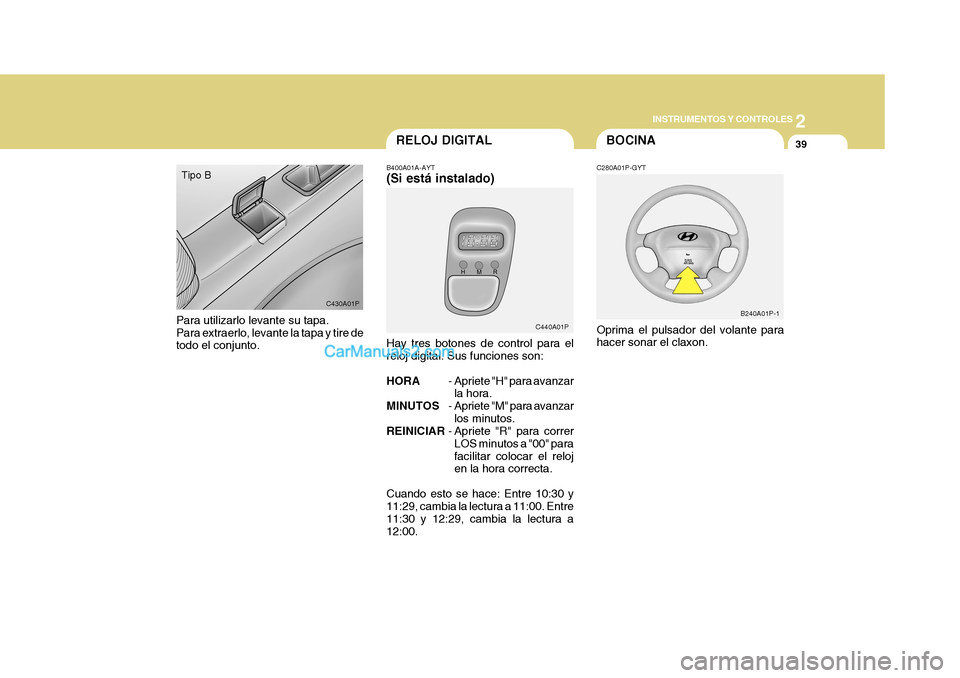

B400A01A-AYT (Si está instalado) Hay tres botones de control para el reloj digital. Sus funciones son: HORA
- Apriete "H" para avanzar
la hora.
MINUTOS - Apriete "M" para avanzar
los minutos.
REINICIAR - Apriete "R" para correr
LOS minutos a "00" para facilitar colocar el reloj en la hora correcta.
Cuando esto se hace: Entre 10:30 y11:29, cambia la lectura a 11:00. Entre 11:30 y 12:29, cambia la lectura a12:00. RELOJ DIGITAL
BOCINA
C280A01P-GYT Oprima el pulsador del volante para hacer sonar el claxon.

2INSTRUMENTOS Y CONTROLES
40
HSRFL002

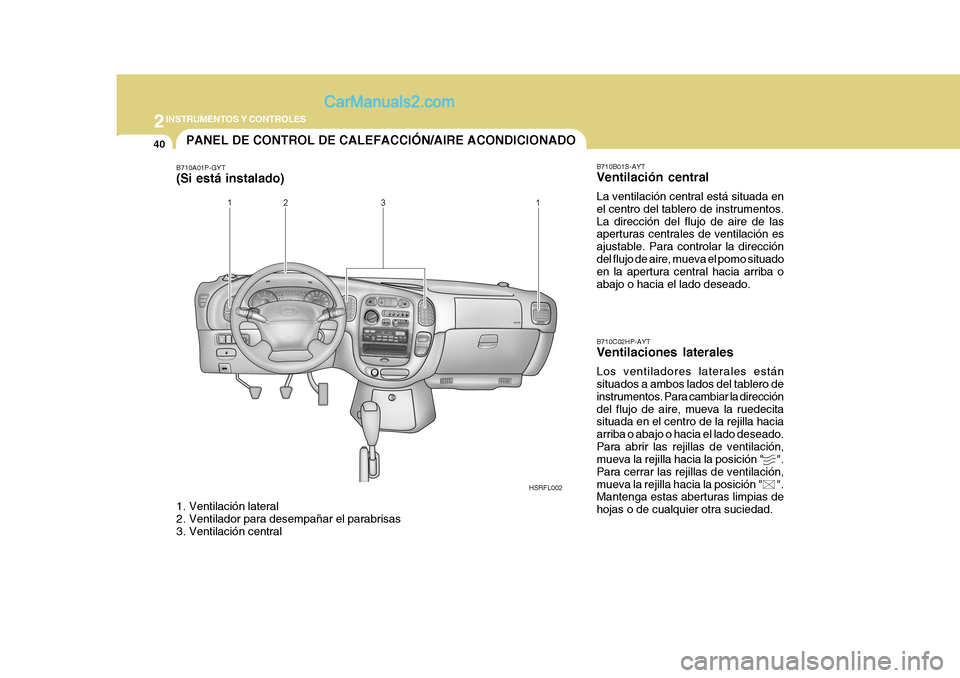

PANEL DE CONTROL DE CALEFACCIÓN/AIRE ACONDICIONADO
B710B01S-AYT Ventilación central La ventilación central está situada en el centro del tablero de instrumentos.La dirección del flujo de aire de las aperturas centrales de ventilación es ajustable. Para controlar la direccióndel flujo de aire, mueva el pomo situado en la apertura central hacia arriba o abajo o hacia el lado deseado. B710C02HP-AYT Ventilaciones laterales Los ventiladores laterales están situados a ambos lados del tablero de instrumentos. Para cambiar la direccióndel flujo de aire, mueva la ruedecita situada en el centro de la rejilla hacia arriba o abajo o hacia el lado deseado.Para abrir las rejillas de ventilación, mueva la rejilla hacia la posición " ". Para cerrar las rejillas de ventilación,mueva la rejilla hacia la posición " ". Mantenga estas aberturas limpias de hojas o de cualquier otra suciedad.
B710A01P-GYT
(Si está instalado)
1. Ventilación lateral
2. Ventilador para desempañar el parabrisas
3. Ventilación central

2
INSTRUMENTOS Y CONTROLES
41
HSRFL670
C610A01P
C660A01P
1 2
3 4
12
3
4

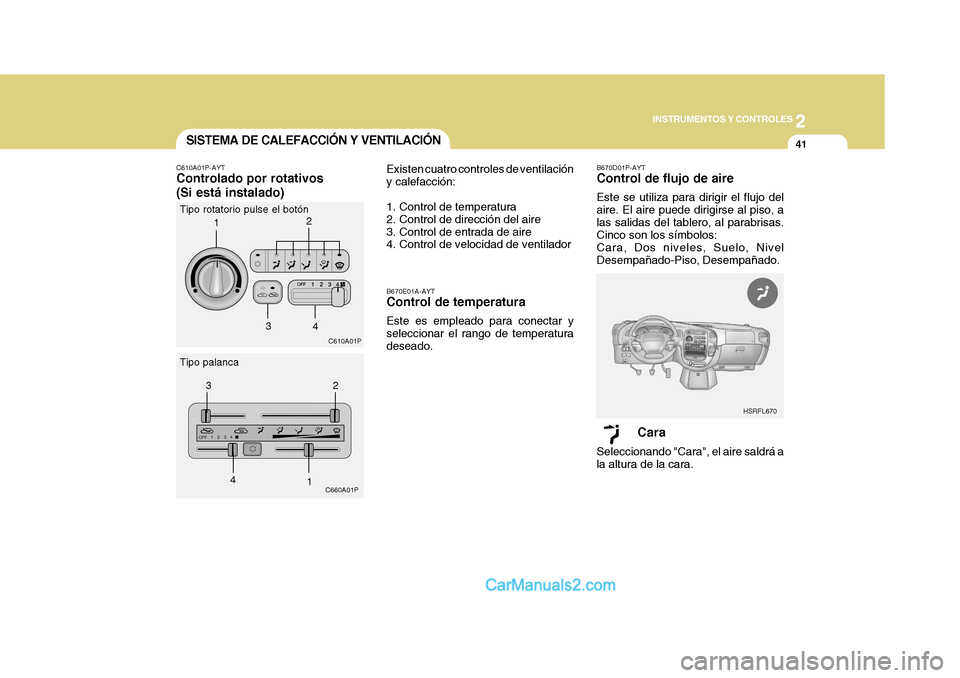

SISTEMA DE CALEFACCIÓN Y VENTILACIÓN
C610A01P-AYT Controlado por rotativos (Si está instalado) Existen cuatro controles de ventilación y calefacción:
1. Control de temperatura
2. Control de dirección del aire
3. Control de entrada de aire
4. Control de velocidad de ventiladorB670D01P-AYT Control de flujo de aire Este se utiliza para dirigir el flujo del aire. El aire puede dirigirse al piso, alas salidas del tablero, al parabrisas. Cinco son los símbolos: Cara, Dos niveles, Suelo, NivelDesempañado-Piso, Desempañado.
Cara
Seleccionando "Cara", el aire saldrá a la altura de la cara.
B670E01A-AYT Control de temperatura Este es empleado para conectar y seleccionar el rango de temperaturadeseado.
Tipo rotatorio pulse el botón
Tipo palanca

2INSTRUMENTOS Y CONTROLES
42
HSRFL672
HSRFL671
HSRFL673
Dos Niveles
Dos direcciones o niveles. El aire saldrá al nivel de la cara y al piso. Nivel del suelo
El aire sale por los difusores del suelo, la tobera de desempañado del parabrisas y el ventilador lateral. Nivel de desempañado del suelo
El aire sale por la tobera de desempañado del parabrisas, los difusores del suelo y el ventilador lat- eral.Si se selecciona el modo "Desempañado del suelo", el A/C se conecta automáticamente y se activael modo de "aire fresco"
