2004 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

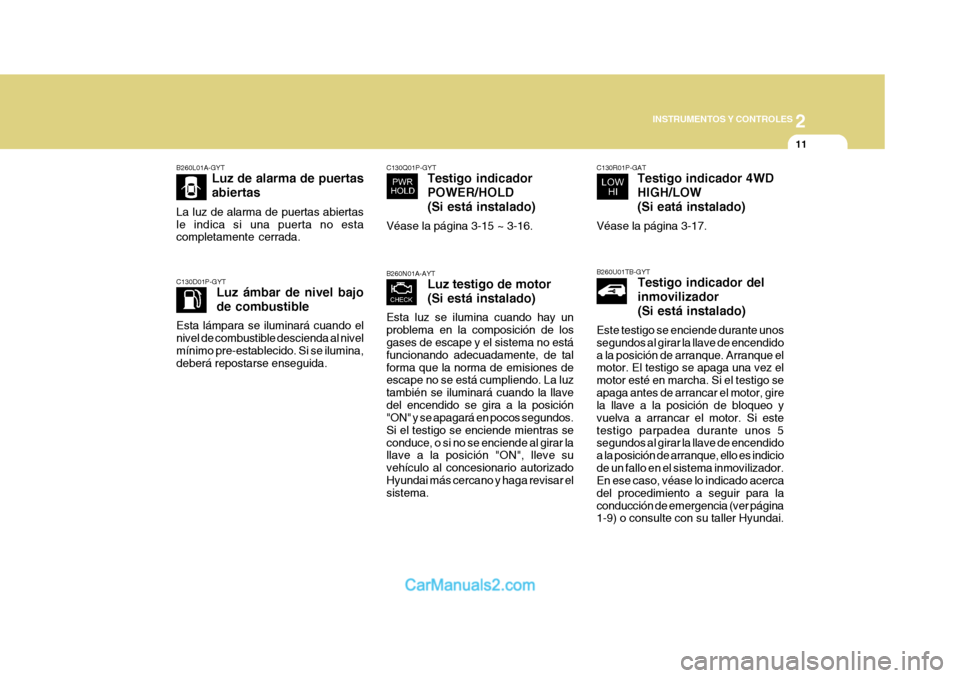

2
INSTRUMENTOS Y CONTROLES
11
C130D01P-GYT
Luz ámbar de nivel bajo de combustible
Esta lámpara se iluminará cuando el nivel de combustible descienda al nivel mínimo pre-establecido. Si se ilumina, deberá repostarse enseguida.
B260L01A-GYT Luz de alarma de puertas
abiertas
La luz de alarma de puertas abiertas le indica si una puerta no esta completamente cerrada.
B260N01A-AYTLuz testigo de motor (Si está instalado)
Esta luz se ilumina cuando hay un problema en la composición de los gases de escape y el sistema no está funcionando adecuadamente, de talforma que la norma de emisiones de escape no se está cumpliendo. La luz también se iluminará cuando la llavedel encendido se gira a la posición "ON" y se apagará en pocos segundos. Si el testigo se enciende mientras seconduce, o si no se enciende al girar la llave a la posición "ON", lleve su vehículo al concesionario autorizadoHyundai más cercano y haga revisar el sistema.C130Q01P-GYT Testigo indicador POWER/HOLD(Si está instalado)
Véase la página 3-15 ~ 3-16.C130R01P-GAT Testigo indicador 4WD HIGH/LOW(Si eatá instalado)
Véase la página 3-17. B260U01TB-GYT Testigo indicador del inmovilizador(Si está instalado)
Este testigo se enciende durante unos segundos al girar la llave de encendido a la posición de arranque. Arranque el motor. El testigo se apaga una vez el motor esté en marcha. Si el testigo seapaga antes de arrancar el motor, gire la llave a la posición de bloqueo y vuelva a arrancar el motor. Si estetestigo parpadea durante unos 5 segundos al girar la llave de encendido a la posición de arranque, ello es indiciode un fallo en el sistema inmovilizador. En ese caso, véase lo indicado acerca del procedimiento a seguir para laconducción de emergencia (ver página 1-9) o consulte con su taller Hyundai.

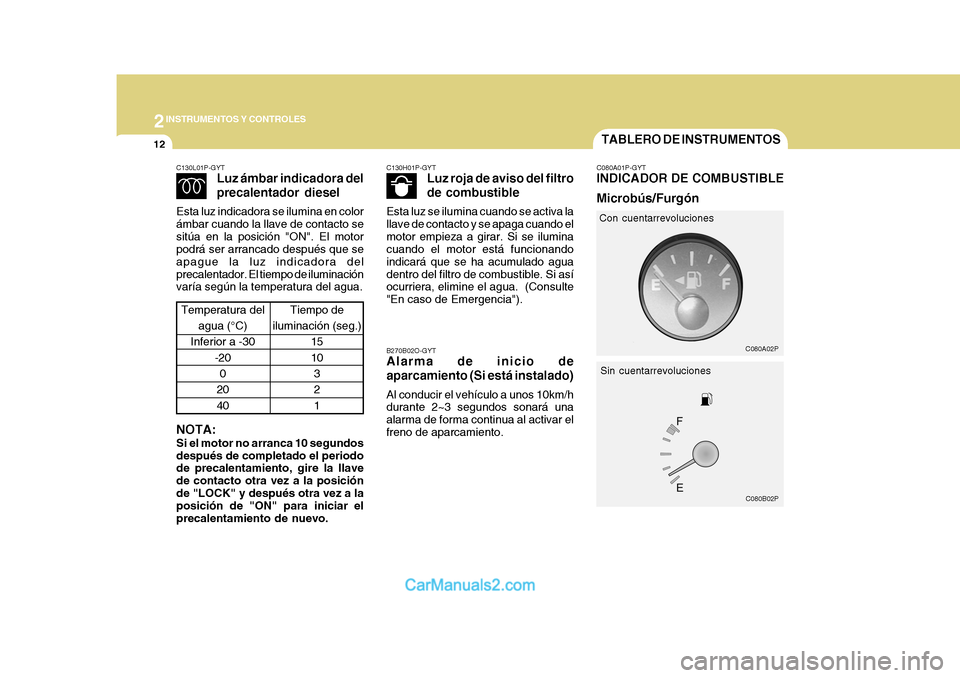

2INSTRUMENTOS Y CONTROLES
12
C080A02P
C080B02P
C130H01P-GYT
Luz roja de aviso del filtro de combustible
Esta luz se ilumina cuando se activa la llave de contacto y se apaga cuando elmotor empieza a girar. Si se ilumina cuando el motor está funcionando indicará que se ha acumulado aguadentro del filtro de combustible. Si así ocurriera, elimine el agua. (Consulte "En caso de Emergencia").
C130L01P-GYT Luz ámbar indicadora del precalentador diesel
Esta luz indicadora se ilumina en color ámbar cuando la llave de contacto sesitúa en la posición "ON". El motor podrá ser arrancado después que se apague la luz indicadora delprecalentador. El tiempo de iluminación varía según la temperatura del agua. NOTA: Si el motor no arranca 10 segundos después de completado el periodo de precalentamiento, gire la llave de contacto otra vez a la posiciónde "LOCK" y después otra vez a la posición de "ON" para iniciar el precalentamiento de nuevo. Tiempo de
iluminación (seg.)
15 10321
Temperatura del agua (°C)
Inferior a -30
-200
20 40
TABLERO DE INSTRUMENTOS
C080A01P-GYT INDICADOR DE COMBUSTIBLE Microbús/Furgón Con cuentarrevoluciones
Sin cuentarrevoluciones
B270B02O-GYT Alarma de inicio de aparcamiento (Si está instalado) Al conducir el vehículo a unos 10km/h durante 2~3 segundos sonará una alarma de forma continua al activar elfreno de aparcamiento.

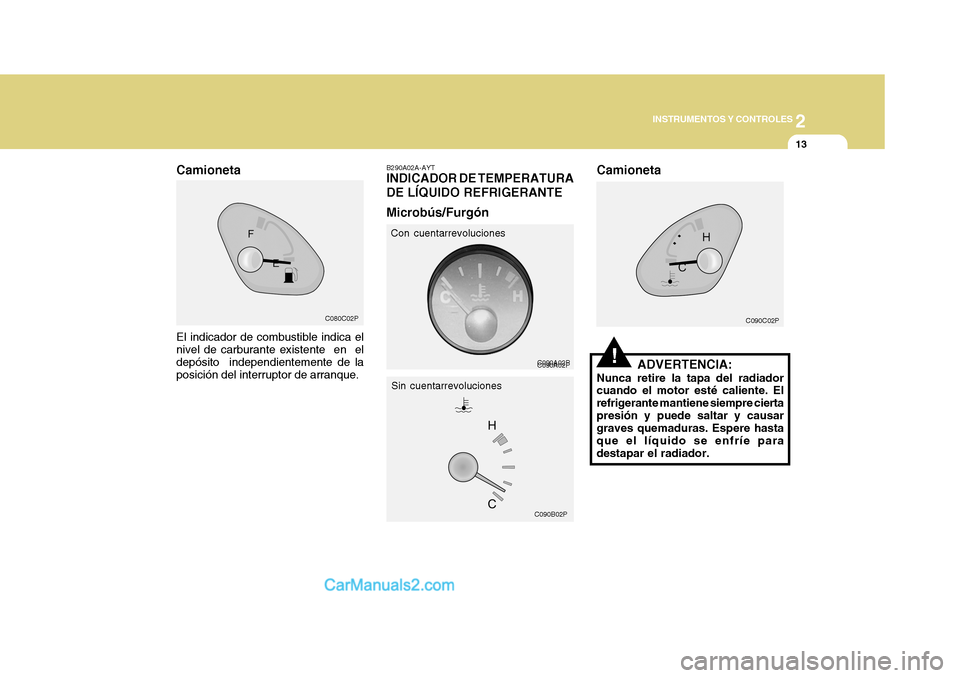

2
INSTRUMENTOS Y CONTROLES
13
C090A02P
C090B02P
C080C02P B290A02A-AYT INDICADOR DE TEMPERATURA DE LÍQUIDO REFRIGERANTE Microbús/Furgón
El indicador de combustible indica el nivel de carburante existente en el depósito independientemente de la posición del interruptor de arranque. Con cuentarrevoluciones
C090A02P
Sin cuentarrevoluciones
Camioneta
!ADVERTENCIA:
Nunca retire la tapa del radiador cuando el motor esté caliente. El refrigerante mantiene siempre ciertapresión y puede saltar y causar graves quemaduras. Espere hasta que el líquido se enfríe paradestapar el radiador.
Camioneta
C090C02P

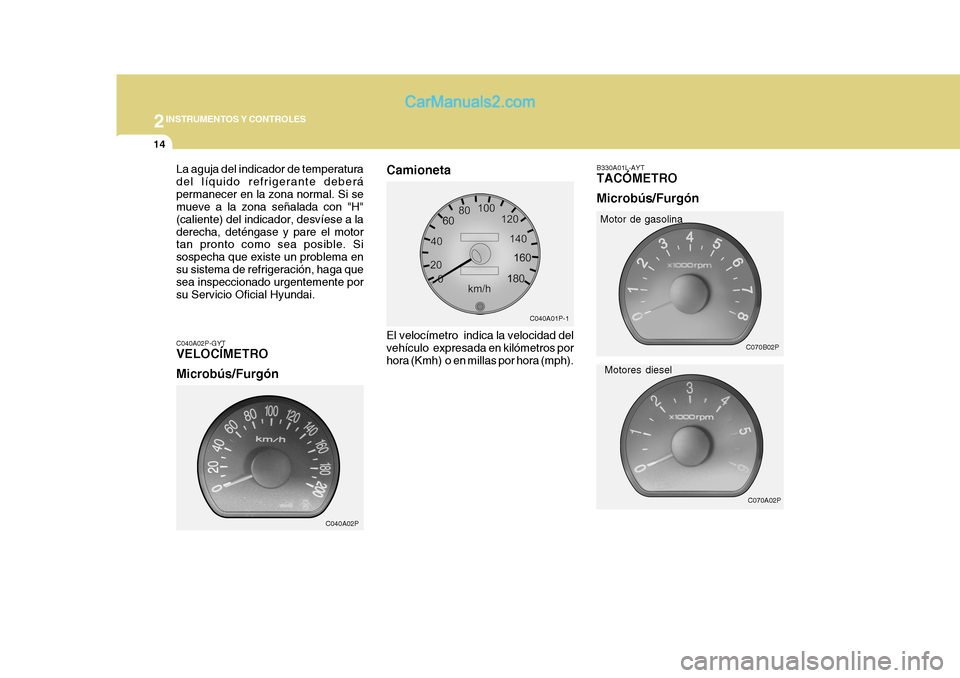

2INSTRUMENTOS Y CONTROLES
14
C070B02P
C070A02P
C040A02P-GYT VELOCÍMETRO Microbús/Furgón
El velocímetro indica la velocidad del vehículo expresada en kilómetros porhora (Kmh) o en millas por hora (mph).
Camioneta
La aguja del indicador de temperaturadel líquido refrigerante deberápermanecer en la zona normal. Si se mueve a la zona señalada con "H" (caliente) del indicador, desvíese a laderecha, deténgase y pare el motor tan pronto como sea posible. Si sospecha que existe un problema ensu sistema de refrigeración, haga que sea inspeccionado urgentemente por su Servicio Oficial Hyundai. B330A01L-AYT TACÓMETRO Microbús/Furgón
Motor de gasolina
Motores diesel
C040A02P C040A01P-1

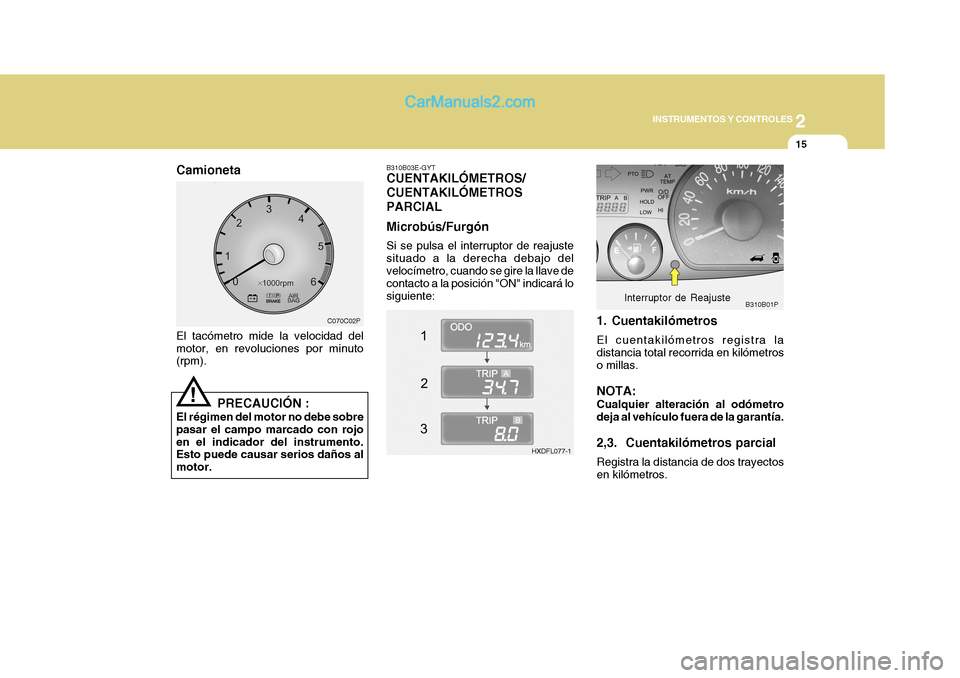

2
INSTRUMENTOS Y CONTROLES
15
B310B01P
B310B03E-GYT CUENTAKILÓMETROS/ CUENTAKILÓMETROSPARCIAL Microbús/Furgón Si se pulsa el interruptor de reajuste situado a la derecha debajo delvelocímetro, cuando se gire la llave de contacto a la posición "ON" indicará lo siguiente:
El tacómetro mide la velocidad delmotor, en revoluciones por minuto (rpm).
PRECAUCIÓN :
El régimen del motor no debe sobre pasar el campo marcado con rojoen el indicador del instrumento. Esto puede causar serios daños al motor.
!
Camioneta
1. Cuentakilómetros El cuentakilómetros registra la distancia total recorrida en kilómetros o millas. NOTA: Cualquier alteración al odómetro deja al vehículo fuera de la garantía. 2,3. Cuentakilómetros parcial Registra la distancia de dos trayectos en kilómetros.lnterruptor de Reajuste
HXDFL077-1
C070C02P

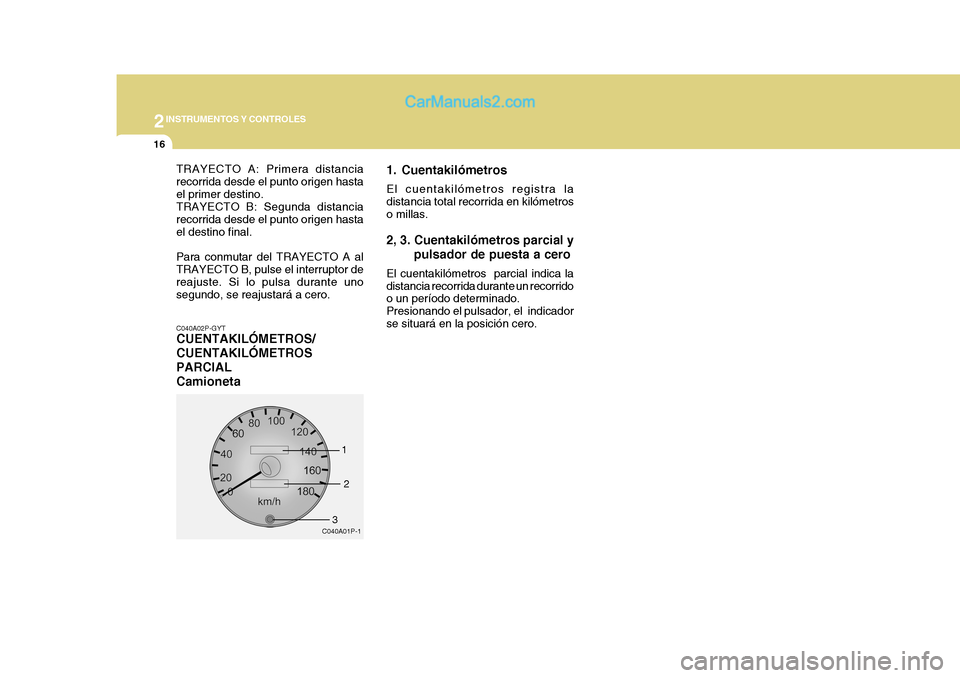

2INSTRUMENTOS Y CONTROLES
16
TRAYECTO A: Primera distancia recorrida desde el punto origen hastael primer destino. TRAYECTO B: Segunda distancia recorrida desde el punto origen hastael destino final. Para conmutar del TRAYECTO A al TRAYECTO B, pulse el interruptor de reajuste. Si lo pulsa durante uno segundo, se reajustará a cero. C040A02P-GYT CUENTAKILÓMETROS/ CUENTAKILÓMETROSPARCIAL
Camioneta 1. Cuentakilómetros El cuentakilómetros registra la distancia total recorrida en kilómetroso millas. 2, 3. Cuentakilómetros parcial y
pulsador de puesta a cero
El cuentakilómetros parcial indica la distancia recorrida durante un recorrido o un período determinado. Presionando el pulsador, el indicadorse situará en la posición cero.
C040A01P-1 1
2
3

2

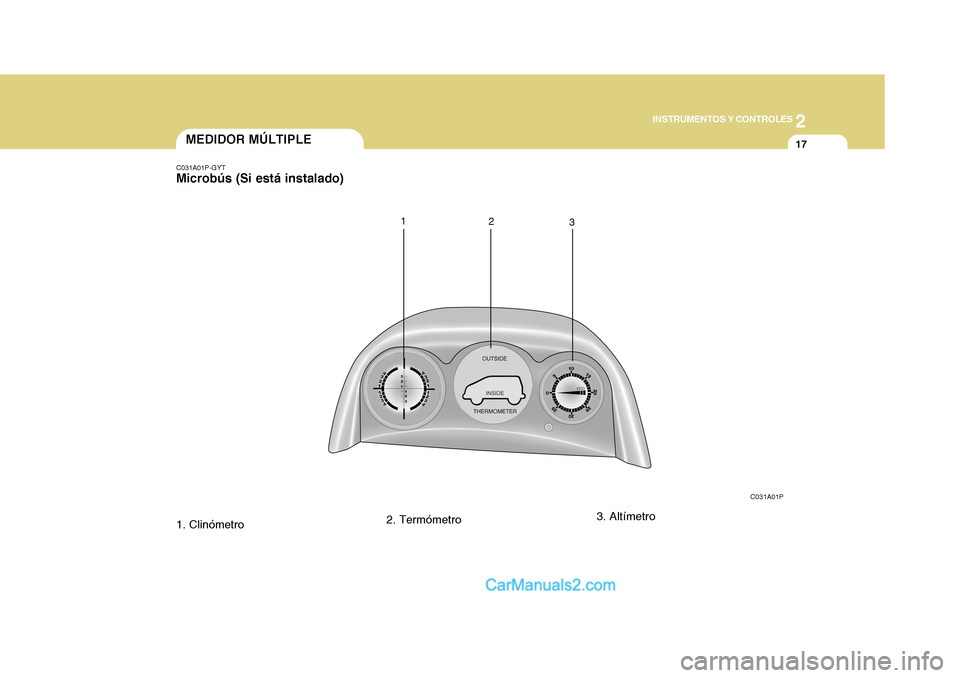

INSTRUMENTOS Y CONTROLES
17MEDIDOR MÚLTIPLE
C031A01P-GYT Microbús (Si está instalado)
1. Clinómetro 2. Termómetro
3. Altímetro
C031A01P
1
2
3

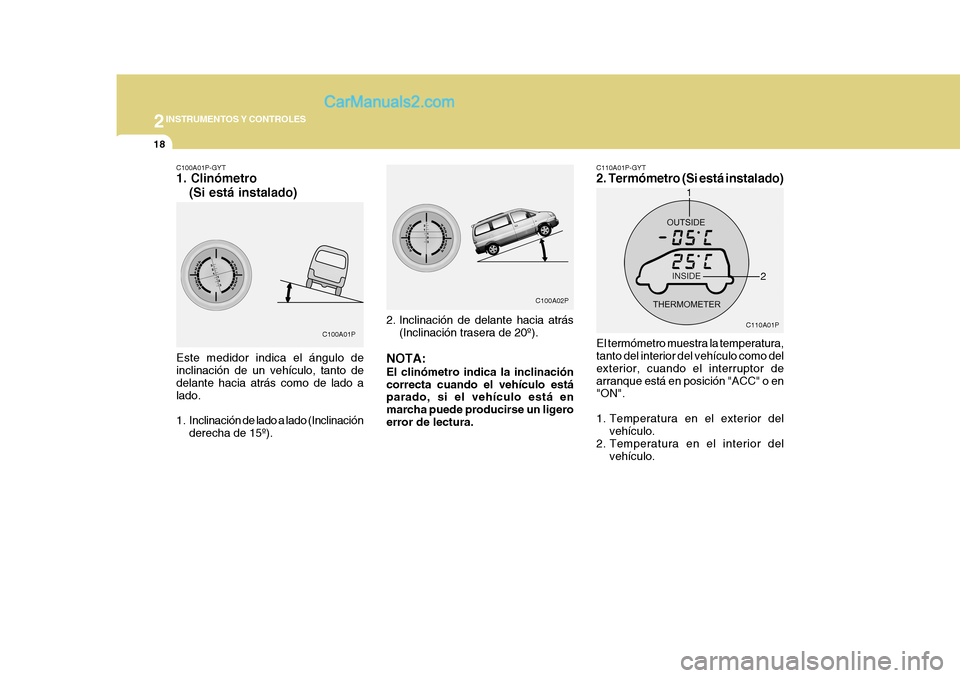

2INSTRUMENTOS Y CONTROLES
18
C100A02P
C110A01P
C100A01P
1
2
2. Inclinación de delante hacia atrás (Inclinación trasera de 20º).
NOTA: El clinómetro indica la inclinación correcta cuando el vehículo está parado, si el vehículo está en marcha puede producirse un ligeroerror de lectura. C110A01P-GYT 2. Termómetro (Si está instalado) El termómetro muestra la temperatura, tanto del interior del vehículo como del exterior, cuando el interruptor dearranque está en posición "ACC" o en "ON".
1. Temperatura en el exterior del
vehículo.
2. Temperatura en el interior del
vehículo.
C100A01P-GYT 1. Clinómetro
(Si está instalado)
Este medidor indica el ángulo de inclinación de un vehículo, tanto de delante hacia atrás como de lado a lado.
1. Inclinación de lado a lado (Inclinación derecha de 15º).
