2004 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

8
MANTENGALO USTED MISMO
19
I120D02P
1. Abra el capot. Cuidado con sus
manos y las partes móviles del motor.
2. Extraiga la varilla de comprobación de nivel límpiela, reinsértela almáximo posible, y extraígala de nuevo para comprobar el nivel de líquido. Deberá encontrarse dentrode la marca "HOT" de la varilla.
3. Si el nivel de líquido de la
transmisión está bajo, utilice unembudo para añadir el líquido a través del tubo de la varilla hasta que el nivel alcance la zonamarcada con "HOT". No se exceda en el rellenado, o causará una avería. Marca de lleno
I120D02P-GYT

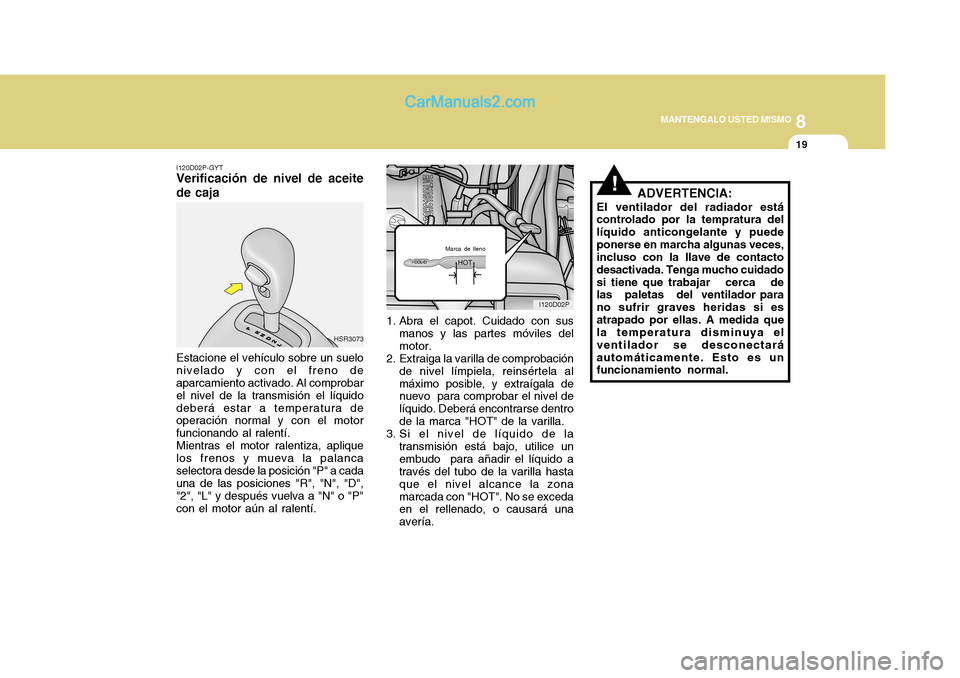

Verificación de nivel de aceite de caja
Estacione el vehículo sobre un suelo
nivelado y con el freno de aparcamiento activado. Al comprobar el nivel de la transmisión el líquidodeberá estar a temperatura de operación normal y con el motor funcionando al ralentí. Mientras el motor ralentiza, aplique
los frenos y mueva la palancaselectora desde la posición "P" a cada una de las posiciones "R", "N", "D", "2", "L" y después vuelva a "N" o "P"con el motor aún al ralentí.
!ADVERTENCIA:
El ventilador del radiador está controlado por la tempratura del líquido anticongelante y puedeponerse en marcha algunas veces, incluso con la llave de contacto desactivada. Tenga mucho cuidadosi tiene que trabajar cerca de las paletas del ventilador para no sufrir graves heridas si esatrapado por ellas. A medida que la temperatura disminuya el ventilador se desconectaráautomáticamente. Esto es un funcionamiento normal.
HSR3073

8MANTENGALO USTED MISMO

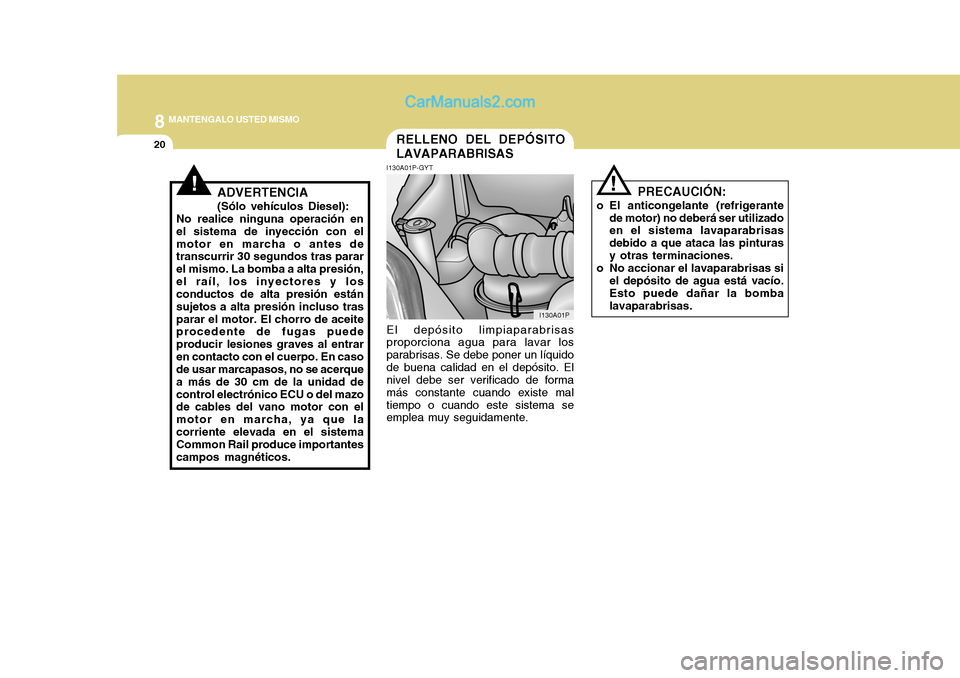

20RELLENO DEL DEPÓSITO LAVAPARABRISAS
I130A01P-GYT El depósito limpiaparabrisas proporciona agua para lavar los parabrisas. Se debe poner un líquidode buena calidad en el depósito. El nivel debe ser verificado de forma más constante cuando existe maltiempo o cuando este sistema se emplea muy seguidamente. PRECAUCIÓN:
o El anticongelante (refrigerante de motor) no deberá ser utilizadoen el sistema lavaparabrisas debido a que ataca las pinturasy otras terminaciones.
o No accionar el lavaparabrisas si el depósito de agua está vacío.Esto puede dañar la bombalavaparabrisas.
!!ADVERTENCIA (Sólo vehículos Diesel):
No realice ninguna operación en el sistema de inyección con elmotor en marcha o antes de transcurrir 30 segundos tras parar el mismo. La bomba a alta presión,el raíl, los inyectores y los conductos de alta presión están sujetos a alta presión incluso trasparar el motor. El chorro de aceite procedente de fugas puede producir lesiones graves al entraren contacto con el cuerpo. En caso de usar marcapasos, no se acerque a más de 30 cm de la unidad decontrol electrónico ECU o del mazo de cables del vano motor con el motor en marcha, ya que lacorriente elevada en el sistema Common Rail produce importantes campos magnéticos.
I130A01P

8
MANTENGALO USTED MISMO

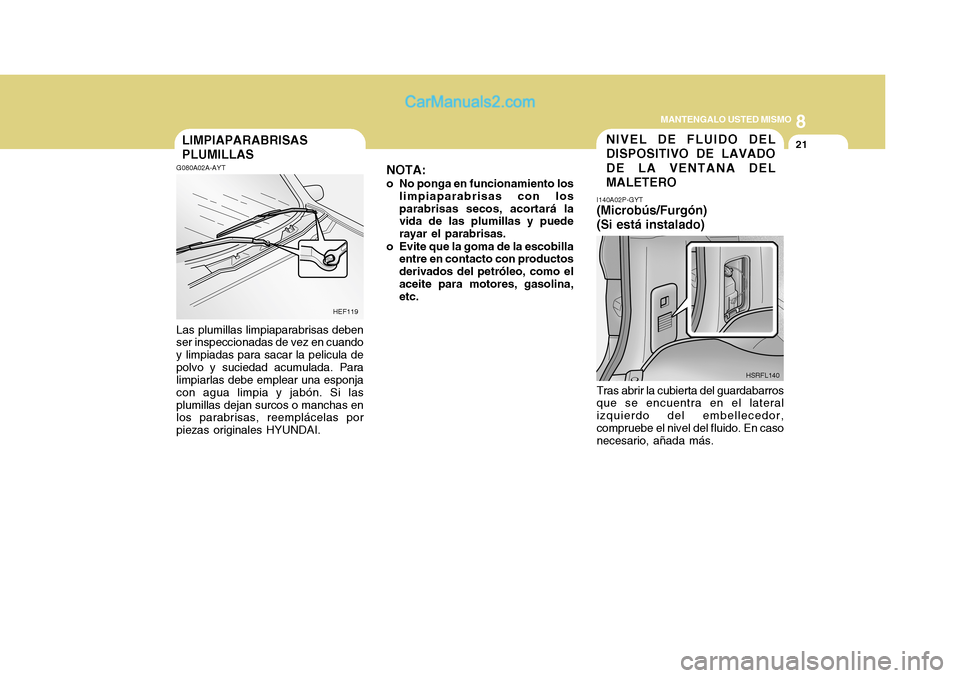

21LIMPIAPARABRISAS PLUMILLAS
NOTA:
o No ponga en funcionamiento loslimpiaparabrisas con los parabrisas secos, acortará la vida de las plumillas y puede rayar el parabrisas.
o Evite que la goma de la escobilla entre en contacto con productosderivados del petróleo, como elaceite para motores, gasolina, etc.
G080A02A-AYT Las plumillas limpiaparabrisas deben ser inspeccionadas de vez en cuando y limpiadas para sacar la pelicula depolvo y suciedad acumulada. Para limpiarlas debe emplear una esponja con agua limpia y jabón. Si lasplumillas dejan surcos o manchas en los parabrisas, reemplácelas por piezas originales HYUNDAI.
I140A02P-GYT (Microbús/Furgón) (Si está instalado) Tras abrir la cubierta del guardabarros que se encuentra en el lateral izquierdo del embellecedor,compruebe el nivel del fluido. En caso necesario, añada más. NIVEL DE FLUIDO DEL DISPOSITIVO DE LAVADO DE LA VENTANA DEL MALETERO
HEF119
HSRFL140

8MANTENGALO USTED MISMO
22
G160A01EHSROM109
G160A01E
30 mm (1,18 in.)
6 ~ 13 mm (0,24 ~ 0,51 in.)

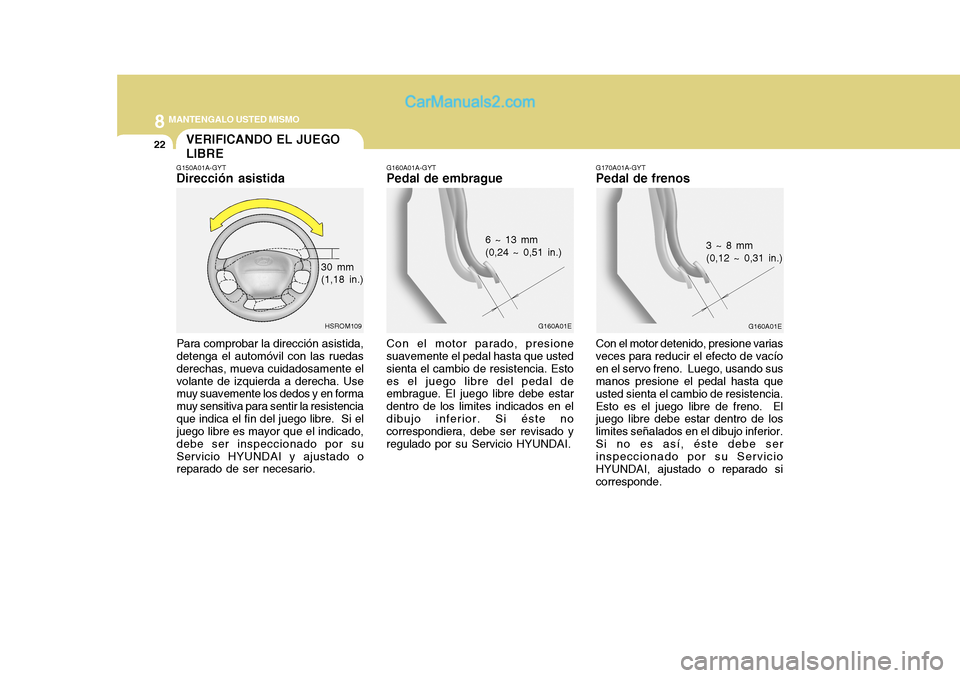

VERIFICANDO EL JUEGO LIBRE
G170A01A-GYT
Pedal de frenos
Con el motor detenido, presione varias
veces para reducir el efecto de vacío en el servo freno. Luego, usando sus manos presione el pedal hasta que usted sienta el cambio de resistencia.Esto es el juego libre de freno. El juego libre debe estar dentro de los limites señalados en el dibujo inferior.Si no es así, éste debe ser inspeccionado por su Servicio HYUNDAI, ajustado o reparado sicorresponde.
G160A01A-GYT Pedal de embrague
Con el motor parado, presione
suavemente el pedal hasta que usted sienta el cambio de resistencia. Estoes el juego libre del pedal de embrague. El juego libre debe estar dentro de los limites indicados en eldibujo inferior. Si éste no correspondiera, debe ser revisado y regulado por su Servicio HYUNDAI.
G150A01A-GYT Dirección asistida
Para comprobar la dirección asistida, detenga el automóvil con las ruedas derechas, mueva cuidadosamente elvolante de izquierda a derecha. Use muy suavemente los dedos y en forma muy sensitiva para sentir la resistenciaque indica el fin del juego libre. Si el juego libre es mayor que el indicado, debe ser inspeccionado por suServicio HYUNDAI y ajustado o reparado de ser necesario. 3 ~ 8 mm(0,12 ~ 0,31 in.)

8
MANTENGALO USTED MISMO
23
G180A01L
G180A01A-GYT

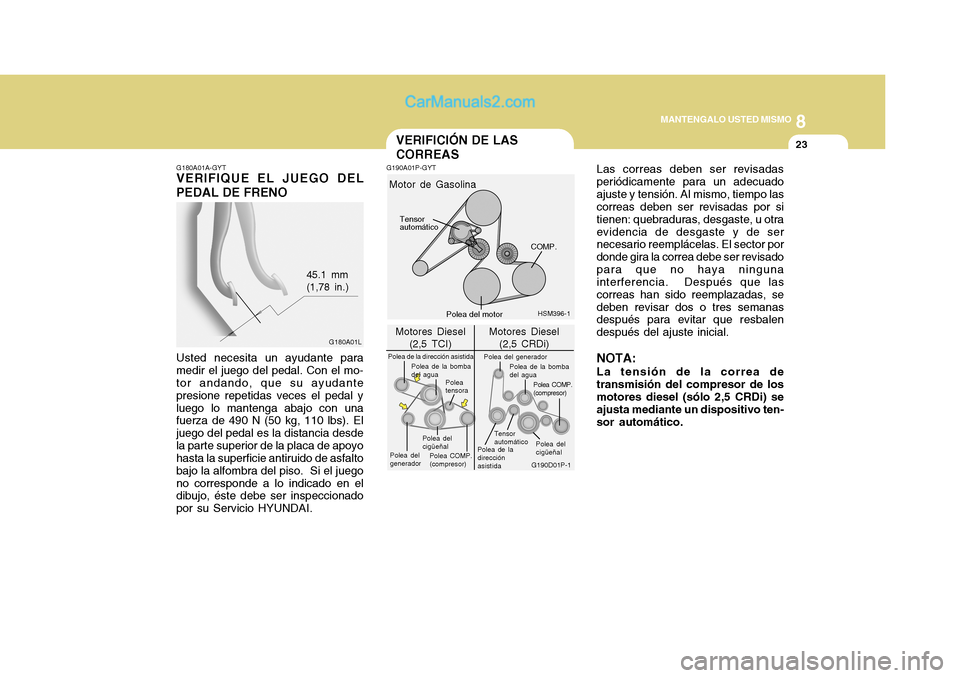

VERIFIQUE EL JUEGO DEL PEDAL DE FRENO
Usted necesita un ayudante para
medir el juego del pedal. Con el mo- tor andando, que su ayudante presione repetidas veces el pedal yluego lo mantenga abajo con una fuerza de 490 N (50 kg, 110 lbs). El juego del pedal es la distancia desdela parte superior de la placa de apoyo hasta la superficie antiruido de asfalto bajo la alfombra del piso. Si el juegono corresponde a lo indicado en el dibujo, éste debe ser inspeccionado por su Servicio HYUNDAI.
VERIFICIÓN DE LAS CORREAS
45.1 mm (1,78 in.) G190A01P-GYT
Las correas deben ser revisadas periódicamente para un adecuadoajuste y tensión. Al mismo, tiempo las correas deben ser revisadas por si tienen: quebraduras, desgaste, u otraevidencia de desgaste y de ser necesario reemplácelas. El sector por donde gira la correa debe ser revisadopara que no haya ninguna interferencia. Después que las correas han sido reemplazadas, sedeben revisar dos o tres semanas después para evitar que resbalen después del ajuste inicial. NOTA: La tensión de la correa de transmisión del compresor de los motores diesel (sólo 2,5 CRDi) se ajusta mediante un dispositivo ten-sor automático.
G190D01P-1HSM396-1
Motores Diesel (2,5 CRDi)
Motores Diesel
(2,5 TCI)Polea del generador Polea del cigüeñal
Polea COMP. (compresor) Polea tensora
Polea de la bomba del agua
Polea de la dirección asistida
Polea del generador
Polea de la bomba del agua
Polea de la dirección asistida Tensorautomático Polea COMP. (compresor)
Polea delcigüeñal
Motor de Gasolina
Tensor automático COMP.
Polea del motor

8MANTENGALO USTED MISMO
24
I090A01A
D030A01P

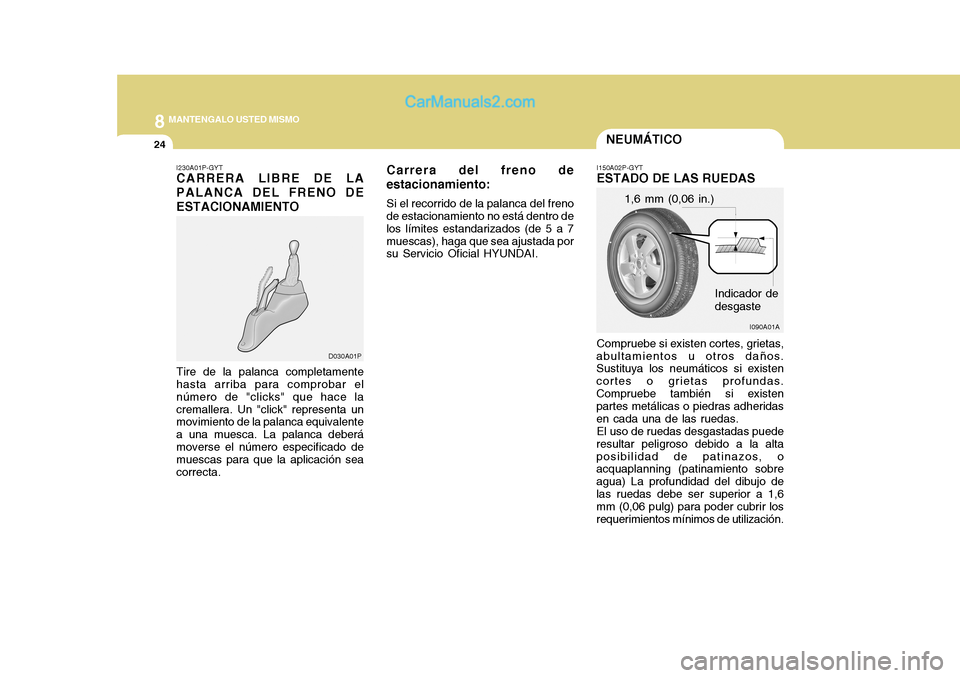

NEUMÁTICO
I150A02P-GYT ESTADO DE LAS RUEDAS Compruebe si existen cortes, grietas,
abultamientos u otros daños. Sustituya los neumáticos si existen cortes o grietas profundas.Compruebe también si existen partes metálicas o piedras adheridas en cada una de las ruedas. El uso de ruedas desgastadas puede
resultar peligroso debido a la altaposibilidad de patinazos, o acquaplanning (patinamiento sobre agua) La profundidad del dibujo delas ruedas debe ser superior a 1,6 mm (0,06 pulg) para poder cubrir los requerimientos mínimos de utilización. 1,6 mm (0,06 in.)
Indicador de desgaste
I230A01P-GYT CARRERA LIBRE DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO Tire de la palanca completamente hasta arriba para comprobar el número de "clicks" que hace lacremallera. Un "click" representa un movimiento de la palanca equivalente a una muesca. La palanca deberámoverse el número especificado de muescas para que la aplicación sea correcta. Carrera del freno de estacionamiento:
Si el recorrido de la palanca del freno
de estacionamiento no está dentro de los límites estandarizados (de 5 a 7muescas), haga que sea ajustada por su Servicio Oficial HYUNDAI.

8
MANTENGALO USTED MISMO
25
Si existieran indicadores de desgaste de las ruedas mediante visoreslineales de desgaste de rodadura, cuando se vean 6 o más indica que el neumático ha dejado de cubrir losrequisitos mínimos de uso. Cuando aparezcan estos indicadores de desgaste los neumáticos deberán sersustituidos por otros nuevos. Confirme que las tuercas de ruedas están adecuadamente apretadas. Consultela sección de este Manual denominada "En Caso de Emergencia" para obtener informaciónadicional relativa al cuidado de los neumáticos. ADVERTENCIA:
o ¡¡Conducir con neumáticos desgastados es peligroso!! Neumáticos desgastados pueden causar pérdida de eficiencia de frenado, control dedirección y tracción.Cuando cambie los neumáticos,nunca combine neumáticosradiales con neumáticos convencionales en el mismo automóvil. Si usted pone neumáticos convencionales deben ser montados en juegode cuatro.
o ¡¡Usar los neumáticos y llantas con las medidas norecomendadas puede ser peligroso!!.
!
I160A03P-GYT Presión de inflado de los neumáticos Verifique la presión de inflado de las ruedas cuando éstas se encuentrenfrías; si éste es excesivo o insuficiente, ajústelo a los valores especificados. Después de inflarlas, compruebe si existen cortes o grietas o si existen pérdidas de aire. Asegúrese de que todas las ruedas quedan provistas de sus correspondientes tapones.
I160A02P

8MANTENGALO USTED MISMO
26
HSRFL151
HSRFL152 Los neumáticos tienen tendencia a sufrir un desgaste irregular a lo largode un periodo de uso prolongado. Para asegurarse que su desgaste se produce de la manera más uniformeposible, y para obtener de ellos una mayor duración, haga que la posición de las ruedas tenga una rotación comose muestra en el dibujo. Lleve su vehículo a su Servicio Oficial HYUNDAI para que hagan la rotacióny equilibrado de las ruedas de manera eficiente.
PRECAUCIÓN:
Si las ruedas delanteras son diferentes de las traseras y la de repuesto, no intente montar la rueda delantera detrás. En tal casoutilice el sistema de rotación de dos ruedas solamente.
!
I240A01P-GYT

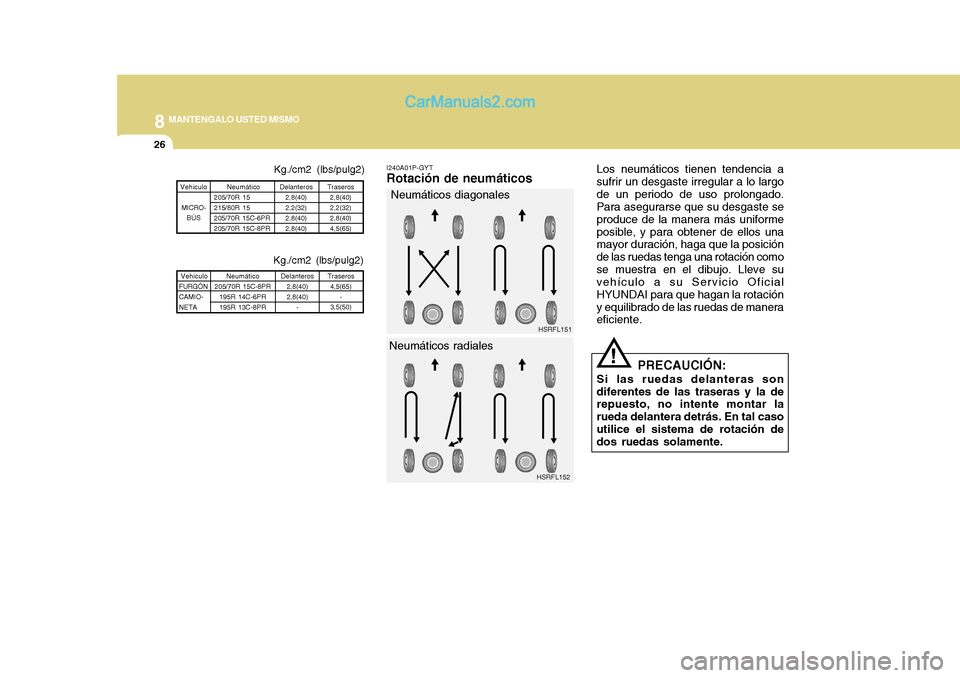

Rotación de neumáticos
Vehiculo
MICRO- BÚS Kg./cm2 (lbs/pulg2)
Neumático
205/70R 15 215/80R 15205/70R 15C-6PR205/70R 15C-8PR Traseros
2,8(40)2,2(32)2,8(40)4,5(65)
Delanteros
2,8(40)2,2(32)2,8(40)2,8(40)
Vehiculo
FURGÓN CAMIO-NETA Neumático
205/70R 15C-8PR
195R 14C-6PR195R 13C-8PR Traseros
4,5(65)
-
3,5(50)
Delanteros
2,8(40)2,8(40) -
Kg./cm2 (lbs/pulg2)
Neumáticos diagonales
Neumáticos radiales
