2004 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

2
INSTRUMENTOS Y CONTROLES
19
C120A01P-GYT

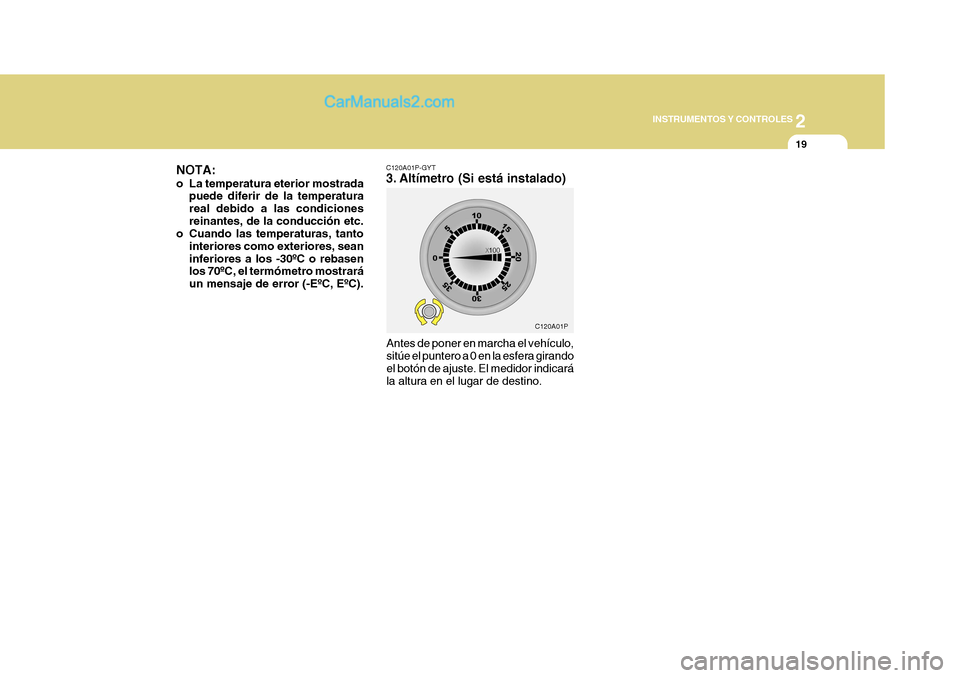

3. Altímetro (Si está instalado)
Antes de poner en marcha el vehículo, sitúe el puntero a 0 en la esfera girando el botón de ajuste. El medidor indicarála altura en el lugar de destino.
NOTA:
o La temperatura eterior mostrada
puede diferir de la temperatura real debido a las condicionesreinantes, de la conducción etc.
o Cuando las temperaturas, tanto
interiores como exteriores, seaninferiores a los -30ºC o rebasen los 70ºC, el termómetro mostrará un mensaje de error (-EºC, EºC).
C120A01P

2INSTRUMENTOS Y CONTROLES
20
HSRFL2113
HSRFL2114

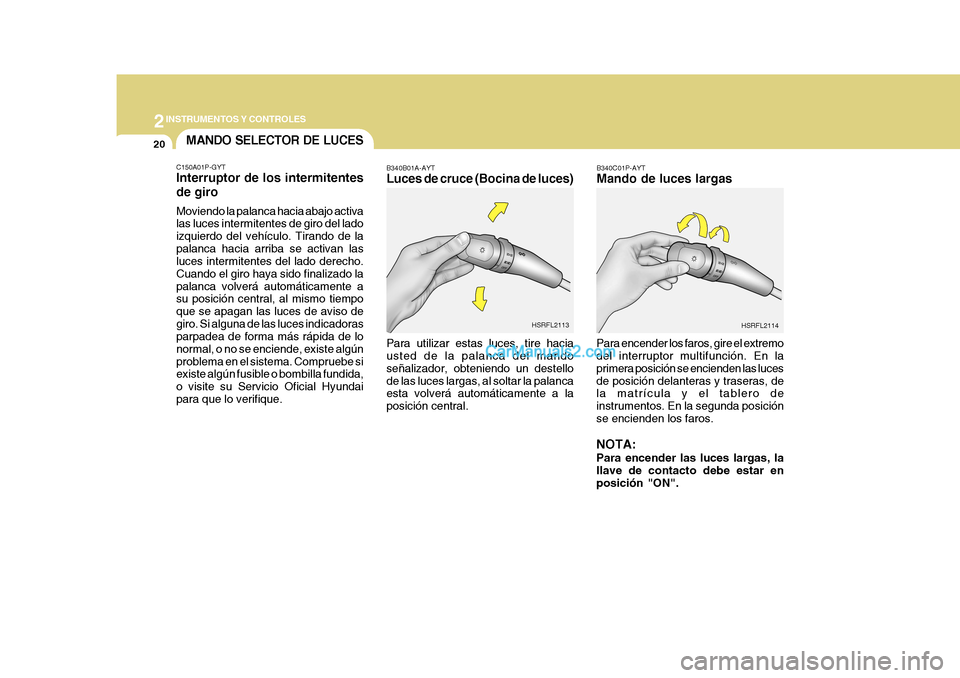

MANDO SELECTOR DE LUCES
C150A01P-GYT Interruptor de los intermitentes de giro Moviendo la palanca hacia abajo activa las luces intermitentes de giro del lado izquierdo del vehículo. Tirando de lapalanca hacia arriba se activan las luces intermitentes del lado derecho. Cuando el giro haya sido finalizado lapalanca volverá automáticamente a su posición central, al mismo tiempo que se apagan las luces de aviso degiro. Si alguna de las luces indicadoras parpadea de forma más rápida de lo normal, o no se enciende, existe algúnproblema en el sistema. Compruebe si existe algún fusible o bombilla fundida, o visite su Servicio Oficial Hyundaipara que lo verifique. B340C01P-AYT Mando de luces largas
Para encender los faros, gire el extremo del interruptor multifunción. En la primera posición se encienden las lucesde posición delanteras y traseras, de la matrícula y el tablero de instrumentos. En la segunda posiciónse encienden los faros. NOTA: Para encender las luces largas, la llave de contacto debe estar enposición "ON".
B340B01A-AYT Luces de cruce (Bocina de luces) Para utilizar estas luces, tire hacia usted de la palanca del mando señalizador, obteniendo un destellode las luces largas, al soltar la palanca esta volverá automáticamente a la posición central.

2
INSTRUMENTOS Y CONTROLES
21

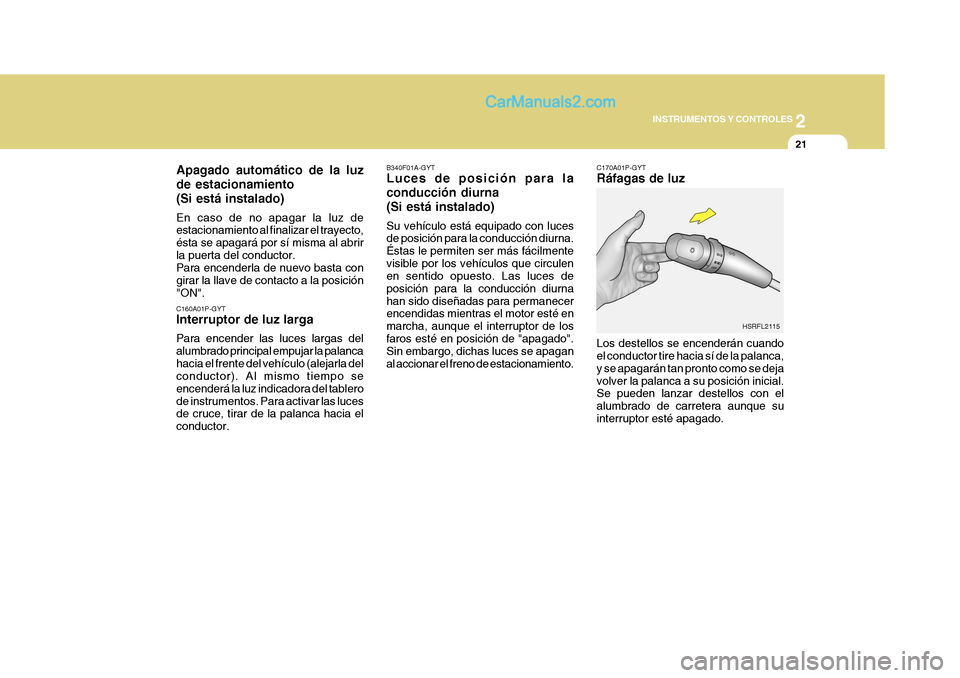

Apagado automático de la luz de estacionamiento(Si está instalado) En caso de no apagar la luz de estacionamiento al finalizar el trayecto, ésta se apagará por sí misma al abrirla puerta del conductor. Para encenderla de nuevo basta con girar la llave de contacto a la posición"ON". C160A01P-GYT Interruptor de luz larga Para encender las luces largas del alumbrado principal empujar la palancahacia el frente del vehículo (alejarla del conductor). Al mismo tiempo se encenderá la luz indicadora del tablerode instrumentos. Para activar las luces de cruce, tirar de la palanca hacia el conductor. B340F01A-GYT Luces de posición para la conducción diurna(Si está instalado) Su vehículo está equipado con luces de posición para la conducción diurna. Éstas le permiten ser más fácilmentevisible por los vehículos que circulen en sentido opuesto. Las luces de posición para la conducción diurnahan sido diseñadas para permanecer encendidas mientras el motor esté en marcha, aunque el interruptor de losfaros esté en posición de "apagado". Sin embargo, dichas luces se apagan al accionar el freno de estacionamiento.
C170A01P-GYT Ráfagas de luz Los destellos se encenderán cuando el conductor tire hacia sí de la palanca, y se apagarán tan pronto como se dejavolver la palanca a su posición inicial. Se pueden lanzar destellos con el alumbrado de carretera aunque suinterruptor esté apagado.
HSRFL2115

2INSTRUMENTOS Y CONTROLES
22
C180A02P-GYT

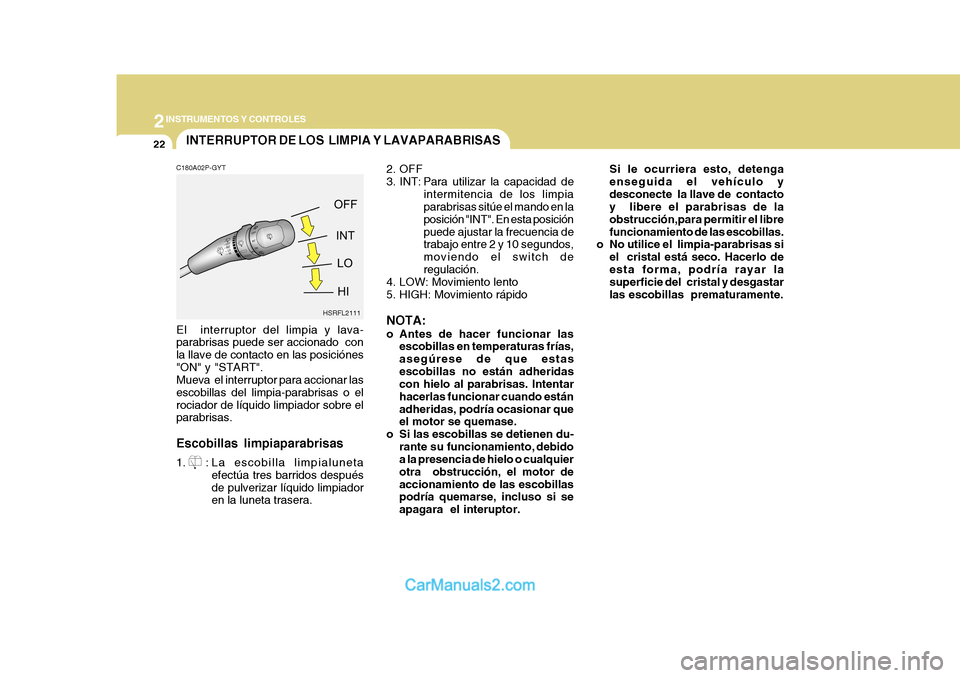

El interruptor del limpia y lava- parabrisas puede ser accionado con la llave de contacto en las posiciónes"ON" y "START". Mueva el interruptor para accionar las escobillas del limpia-parabrisas o elrociador de líquido limpiador sobre el parabrisas. Escobillas limpiaparabrisas
1. : La escobilla limpialuneta efectúa tres barridos después de pulverizar líquido limpiador en la luneta trasera. 2. OFF
3. INT: Para utilizar la capacidad de
intermitencia de los limpia parabrisas sitúe el mando en la posición "INT". En esta posiciónpuede ajustar la frecuencia de trabajo entre 2 y 10 segundos, moviendo el switch deregulación.
4. LOW: Movimiento lento
5. HIGH: Movimiento rápido NOTA:
o Antes de hacer funcionar las escobillas en temperaturas frías, asegúrese de que estasescobillas no están adheridas con hielo al parabrisas. Intentar hacerlas funcionar cuando estánadheridas, podría ocasionar que el motor se quemase.
o Si las escobillas se detienen du- rante su funcionamiento, debidoa la presencia de hielo o cualquier otra obstrucción, el motor deaccionamiento de las escobillas podría quemarse, incluso si se apagara el interuptor.
INTERRUPTOR DE LOS LIMPIA Y LAVAPARABRISASSi le ocurriera esto, detenga enseguida el vehículo ydesconecte la llave de contacto y libere el parabrisas de la obstrucción,para permitir el librefuncionamiento de las escobillas.
o No utilice el limpia-parabrisas si
el cristal está seco. Hacerlo deesta forma, podría rayar la superficie del cristal y desgastar las escobillas prematuramente.
HSRFL2111

2
INSTRUMENTOS Y CONTROLES
23

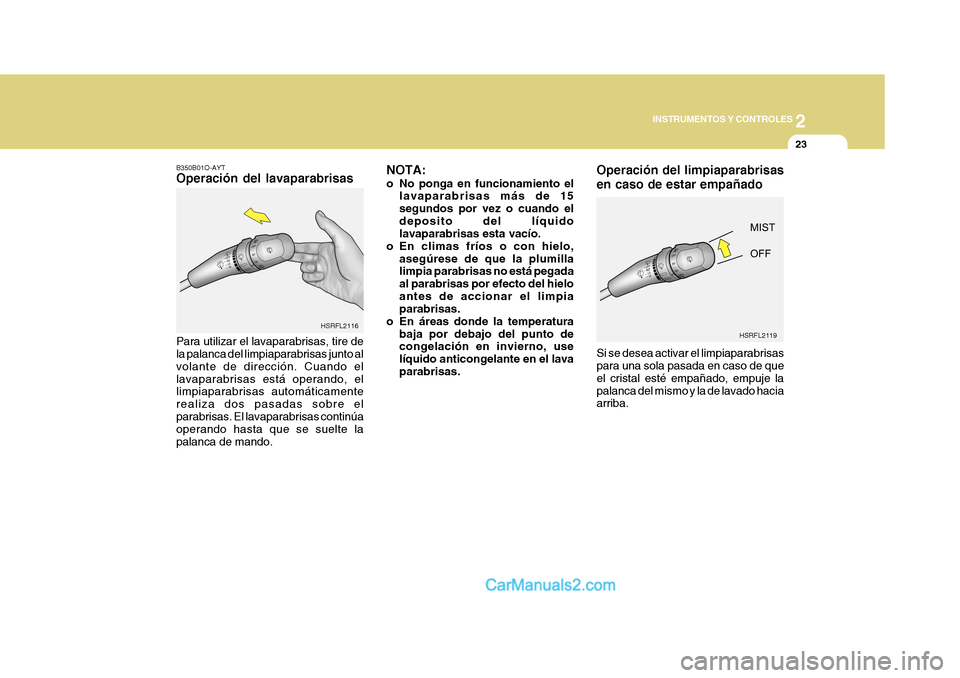

B350B01O-AYT Operación del lavaparabrisas Para utilizar el lavaparabrisas, tire de la palanca del limpiaparabrisas junto al volante de dirección. Cuando ellavaparabrisas está operando, el limpiaparabrisas automáticamente realiza dos pasadas sobre elparabrisas. El lavaparabrisas continúa operando hasta que se suelte la palanca de mando. NOTA:
o No ponga en funcionamiento el
lavaparabrisas más de 15 segundos por vez o cuando eldeposito del líquido lavaparabrisas esta vacío.
o En climas fríos o con hielo, asegúrese de que la plumillalimpia parabrisas no está pegada al parabrisas por efecto del hieloantes de accionar el limpia parabrisas.
o En áreas donde la temperatura baja por debajo del punto decongelación en invierno, use líquido anticongelante en el lavaparabrisas. Operación del limpiaparabrisas en caso de estar empañado Si se desea activar el limpiaparabrisas para una sola pasada en caso de que el cristal esté empañado, empuje lapalanca del mismo y la de lavado hacia arriba.
HSRFL2116HSRFL2119

2INSTRUMENTOS Y CONTROLES
24
HSRFL2117
HSRFL2118

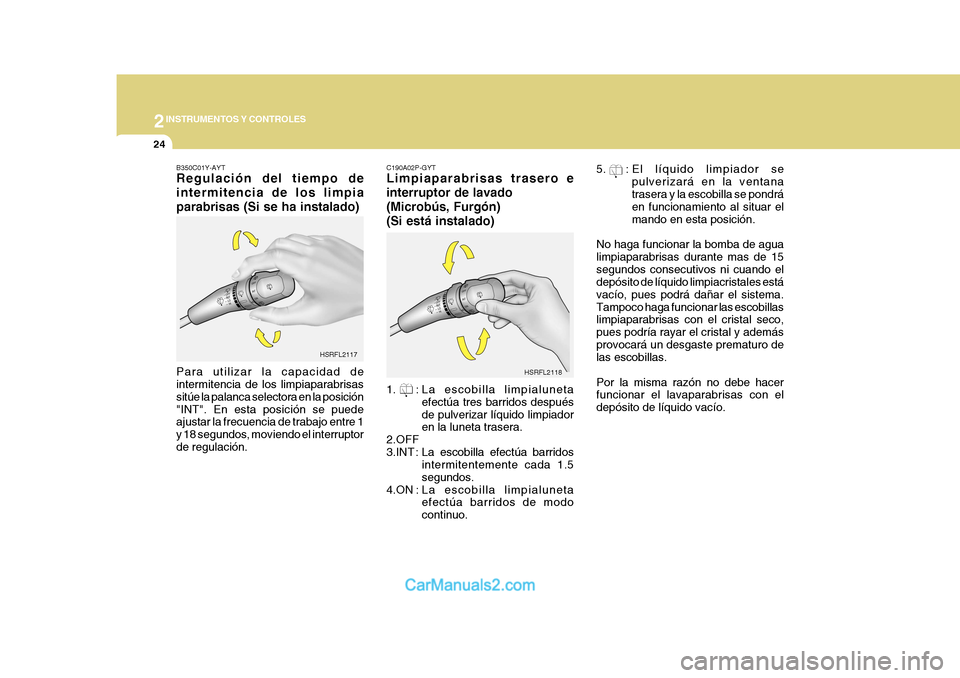

B350C01Y-AYT Regulación del tiempo de intermitencia de los limpiaparabrisas (Si se ha instalado) Para utilizar la capacidad de intermitencia de los limpiaparabrisas sitúe la palanca selectora en la posición"INT". En esta posición se puede ajustar la frecuencia de trabajo entre 1 y 18 segundos, moviendo el interruptorde regulación.
C190A02P-GYT Limpiaparabrisas trasero e interruptor de lavado(Microbús, Furgón)(Si está instalado)
1. : La escobilla limpialuneta
efectúa tres barridos después de pulverizar líquido limpiador en la luneta trasera.
2.OFF
3.INT : La escobilla efectúa barridos
intermitentemente cada 1.5segundos.
4.ON : L a escobilla limpialuneta
efectúa barridos de modocontinuo. 5. : El líquido limpiador se
pulverizará en la ventanatrasera y la escobilla se pondrá en funcionamiento al situar el mando en esta posición.
No haga funcionar la bomba de agualimpiaparabrisas durante mas de 15segundos consecutivos ni cuando el depósito de líquido limpiacristales está vacío, pues podrá dañar el sistema.Tampoco haga funcionar las escobillas limpiaparabrisas con el cristal seco, pues podría rayar el cristal y ademásprovocará un desgaste prematuro de las escobillas. Por la misma razón no debe hacer funcionar el lavaparabrisas con el depósito de líquido vacío.

2
INSTRUMENTOS Y CONTROLES

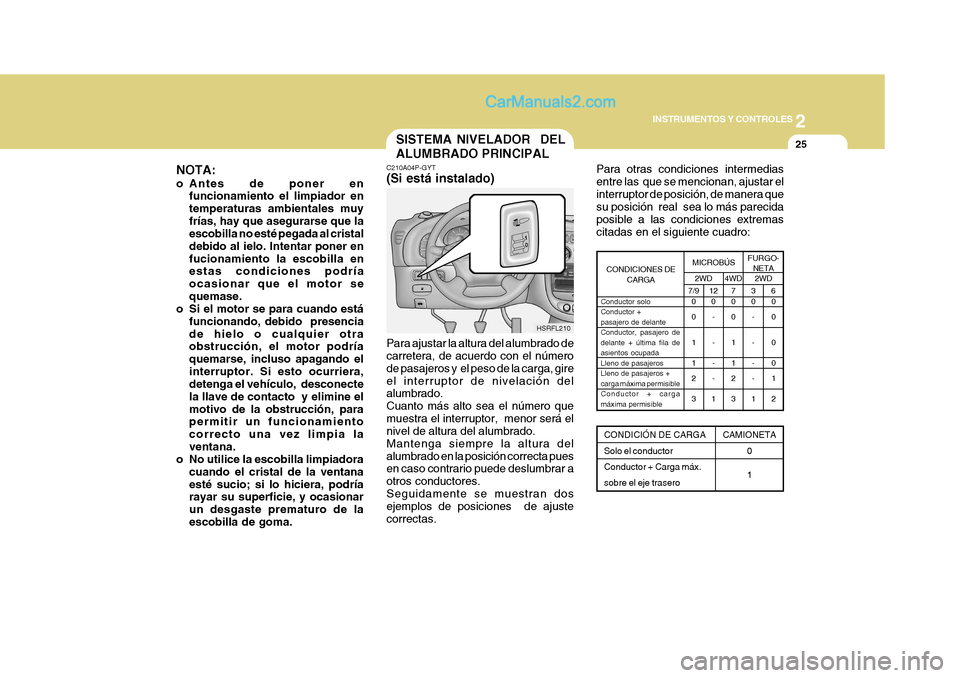

25SISTEMA NIVELADOR DEL ALUMBRADO PRINCIPAL
C210A04P-GYT (Si está instalado) Para ajustar la altura del alumbrado de carretera, de acuerdo con el número de pasajeros y el peso de la carga, gireel interruptor de nivelación del alumbrado. Cuanto más alto sea el número quemuestra el interruptor, menor será el nivel de altura del alumbrado. Mantenga siempre la altura delalumbrado en la posición correcta pues en caso contrario puede deslumbrar a otros conductores.Seguidamente se muestran dos ejemplos de posiciones de ajuste correctas. Para otras condiciones intermediasentre las que se mencionan, ajustar elinterruptor de posición, de manera que su posición real sea lo más parecida posible a las condiciones extremascitadas en el siguiente cuadro:
Conductor solo Conductor +pasajero de delanteConductor, pasajero dedelante + última fila deasientos ocupadaLleno de pasajerosLleno de pasajeros +carga máxima permisibleConductor + cargamáxima permisible
2WD
MICROBÚS4WD
2WDCONDICIONES DE
CARGAFURGO-NETA
0 0 1 1 2 3 0
- - - -
1 00 1 1 2 3 0
- - - -
1 00 0 0 1 2
6
3
7
12
7/9
CONDICIÓN DE CARGA Solo el conductor Conductor + Carga máx. sobre el eje trasero CAMIONETA
0 1
NOTA:
o Antes de poner enfuncionamiento el limpiador en temperaturas ambientales muyfrías, hay que asegurarse que la escobilla no esté pegada al cristal debido al ielo. Intentar poner enfucionamiento la escobilla en estas condiciones podría ocasionar que el motor sequemase.
o Si el motor se para cuando está
funcionando, debido presenciade hielo o cualquier otra obstrucción, el motor podría quemarse, incluso apagando elinterruptor. Si esto ocurriera, detenga el vehículo, desconecte la llave de contacto y elimine elmotivo de la obstrucción, para permitir un funcionamiento correcto una vez limpia laventana.
o No utilice la escobilla limpiadora
cuando el cristal de la ventanaesté sucio; si lo hiciera, podría rayar su superficie, y ocasionar un desgaste prematuro de laescobilla de goma.
HSRFL210

2INSTRUMENTOS Y CONTROLES

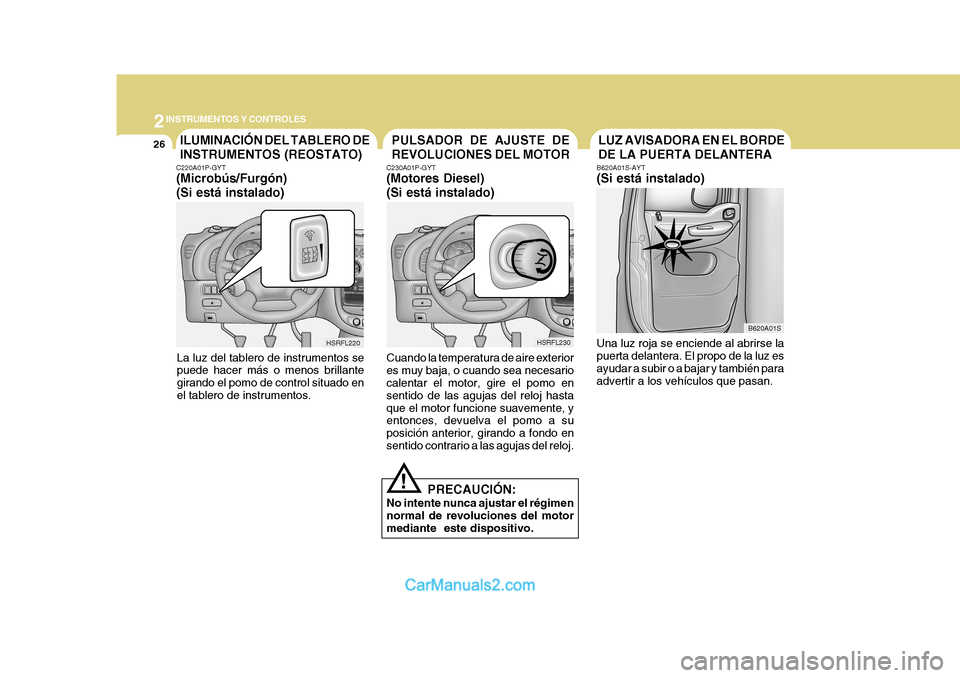

26LUZ AVISADORA EN EL BORDE DE LA PUERTA DELANTERAPULSADOR DE AJUSTE DE REVOLUCIONES DEL MOTOR
C230A01P-GYT (Motores Diesel) (Si está instalado)
Cuando la temperatura de aire exterior es muy baja, o cuando sea necesario calentar el motor, gire el pomo en sentido de las agujas del reloj hastaque el motor funcione suavemente, y entonces, devuelva el pomo a su posición anterior, girando a fondo ensentido contrario a las agujas del reloj. PRECAUCIÓN:
No intente nunca ajustar el régimennormal de revoluciones del motormediante este dispositivo.
! B620A01S-AYT (Si está instalado) Una luz roja se enciende al abrirse la puerta delantera. El propo de la luz es ayudar a subir o a bajar y también paraadvertir a los vehículos que pasan.
ILUMINACIÓN DEL TABLERO DE INSTRUMENTOS (REOSTATO)
C220A01P-GYT (Microbús/Furgón) (Si está instalado)
La luz del tablero de instrumentos se puede hacer más o menos brillante girando el pomo de control situado enel tablero de instrumentos.
B620A01S
HSRFL220 HSRFL230
