2004 Hyundai Elantra Manuale del proprietario (in Italian)

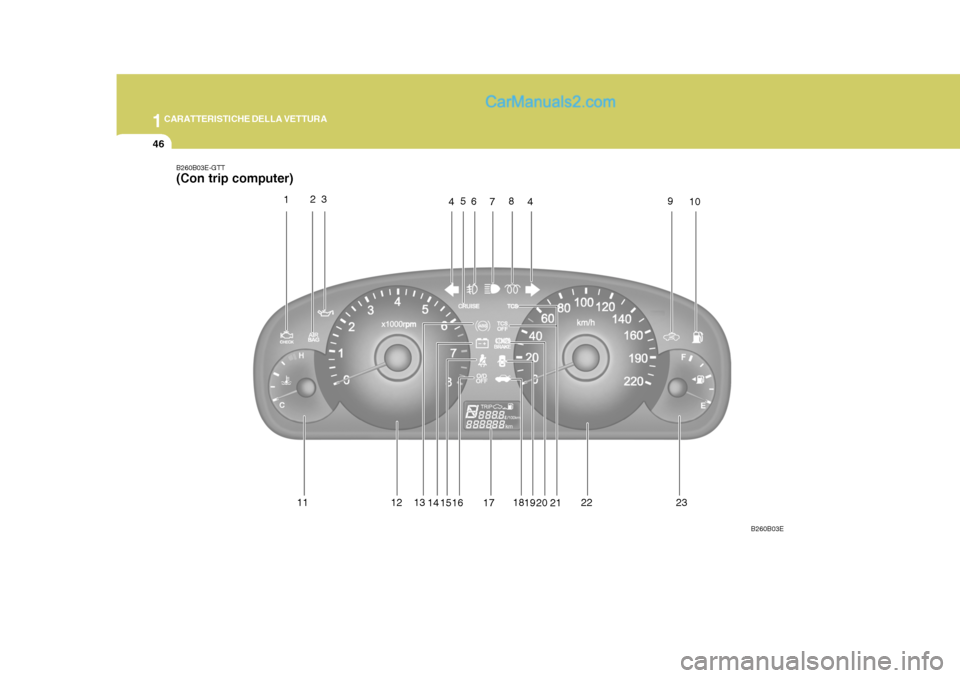

1CARATTERISTICHE DELLA VETTURA
46
B260B03E-GTT (Con trip computer)
13 18192022
17
14 1516 21
B260B03E
1
2
45
11 12 7
89
10
3
4
6
23

1

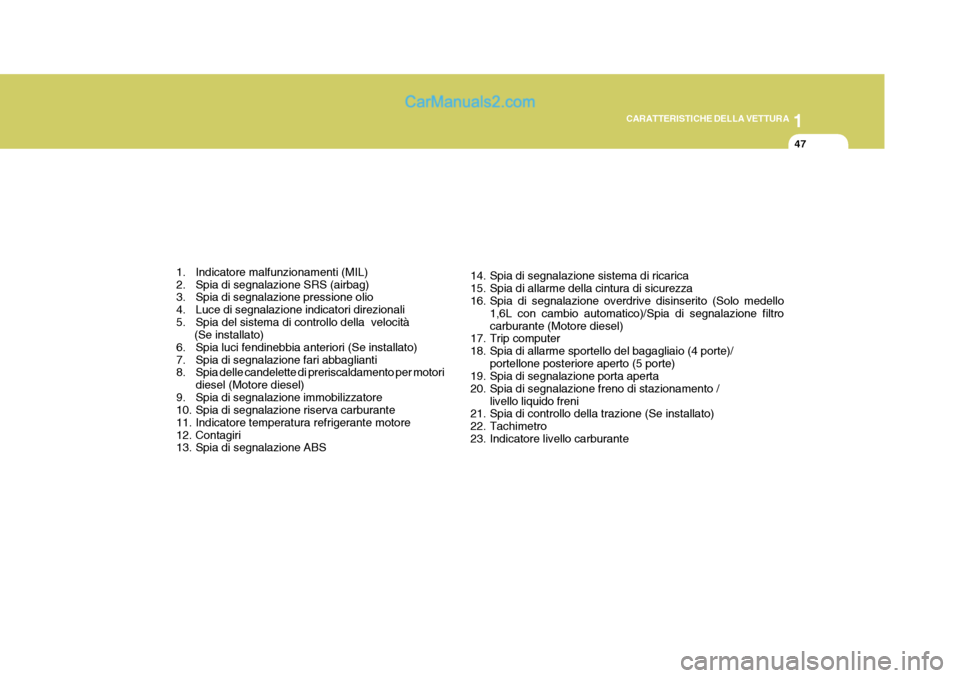

CARATTERISTICHE DELLA VETTURA
47
1. Indicatore malfunzionamenti (MIL)
2. Spia di segnalazione SRS (airbag)
3. Spia di segnalazione pressione olio
4. Luce di segnalazione indicatori direzionali
5. Spia del sistema di controllo della velocità (Se installato)
6. Spia luci fendinebbia anteriori (Se installato)
7. Spia di segnalazione fari abbaglianti
8. Spia delle candelette di preriscaldamento per motori diesel (Motore diesel)
9. Spia di segnalazione immobilizzatore
10. Spia di segnalazione riserva carburante
11. Indicatore temperatura refrigerante motore
12. Contagiri
13. Spia di segnalazione ABS 14. Spia di segnalazione sistema di ricarica
15. Spia di allarme della cintura di sicurezza
16. Spia di segnalazione overdrive disinserito (Solo medello
1,6L con cambio automatico)/Spia di segnalazione filtro carburante (Motore diesel)
17. Trip computer
18. Spia di allarme sportello del bagagliaio (4 porte)/
portellone posteriore aperto (5 porte)
19. Spia di segnalazione porta aperta
20. Spia di segnalazione freno di stazionamento /
livello liquido freni
21. Spia di controllo della trazione (Se installato)
22. Tachimetro
23. Indicatore livello carburante

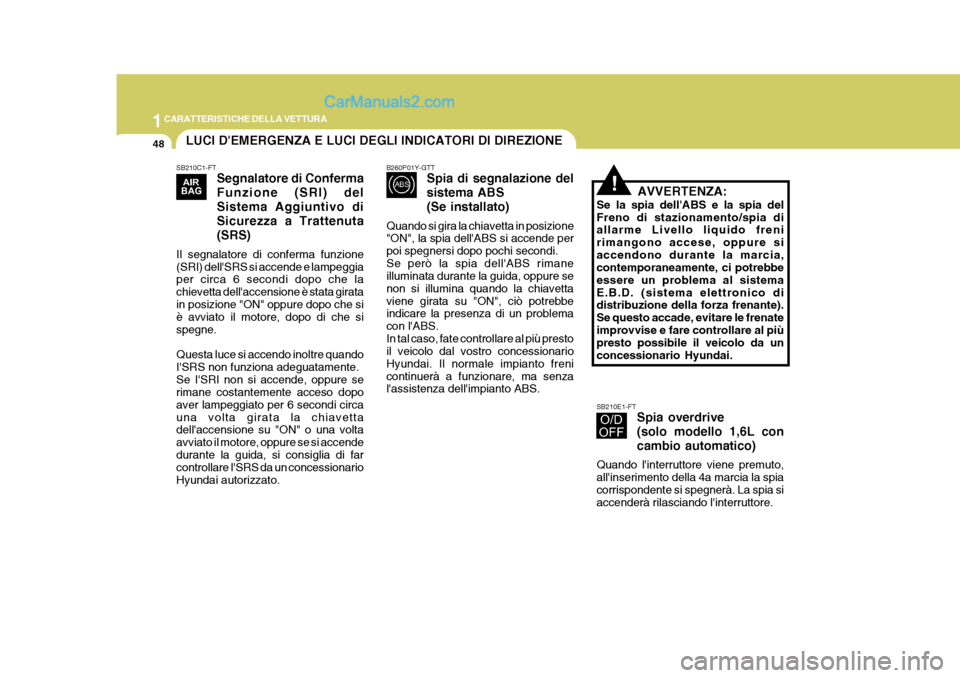

1CARATTERISTICHE DELLA VETTURA
48
!
LUCI D'EMERGENZA E LUCI DEGLI INDICATORI DI DIREZIONE
SB210C1-FT Segnalatore di Conferma Funzione (SRI) delSistema Aggiuntivo diSicurezza a Trattenuta(SRS)
Il segnalatore di conferma funzione (SRI) dell'SRS si accende e lampeggia per circa 6 secondi dopo che la chievetta dell'accensione è stata giratain posizione "ON" oppure dopo che si è avviato il motore, dopo di che si spegne. Questa luce si accendo inoltre quando I'SRS non funziona adeguatamente.Se I'SRI non si accende, oppure se rimane costantemente acceso dopo aver lampeggiato per 6 secondi circauna volta girata la chiavetta dell'accensione su "ON" o una volta avviato il motore, oppure se si accendedurante la guida, si consiglia di far controllare I'SRS da un concessionario Hyundai autorizzato. B260P01Y-GTT
Spia di segnalazione del sistema ABS(Se installato)
Quando si gira la chiavetta in posizione "ON", la spia dell'ABS si accende per poi spegnersi dopo pochi secondi.Se però la spia dell'ABS rimane illuminata durante la guida, oppure se non si illumina quando la chiavettaviene girata su "ON", ciò potrebbe indicare la presenza di un problema con l'ABS.In tal caso, fate controllare al più presto il veicolo dal vostro concessionario Hyundai. Il normale impianto frenicontinuerà a funzionare, ma senza l'assistenza dell'impianto ABS. AVVERTENZA:
Se la spia dell'ABS e la spia del Freno di stazionamento/spia di allarme Livello liquido freni rimangono accese, oppure siaccendono durante la marcia, contemporaneamente, ci potrebbe essere un problema al sistemaE.B.D. (sistema elettronico di distribuzione della forza frenante). Se questo accade, evitare le frenateimprovvise e fare controllare al più presto possibile il veicolo da un concessionario Hyundai. SB210E1-FT Spia overdrive (solo modello 1,6L concambio automatico)
Quando l'interruttore viene premuto, all'inserimento della 4a marcia la spiacorrispondente si spegnerà. La spia si accenderà rilasciando l'interruttore.

1

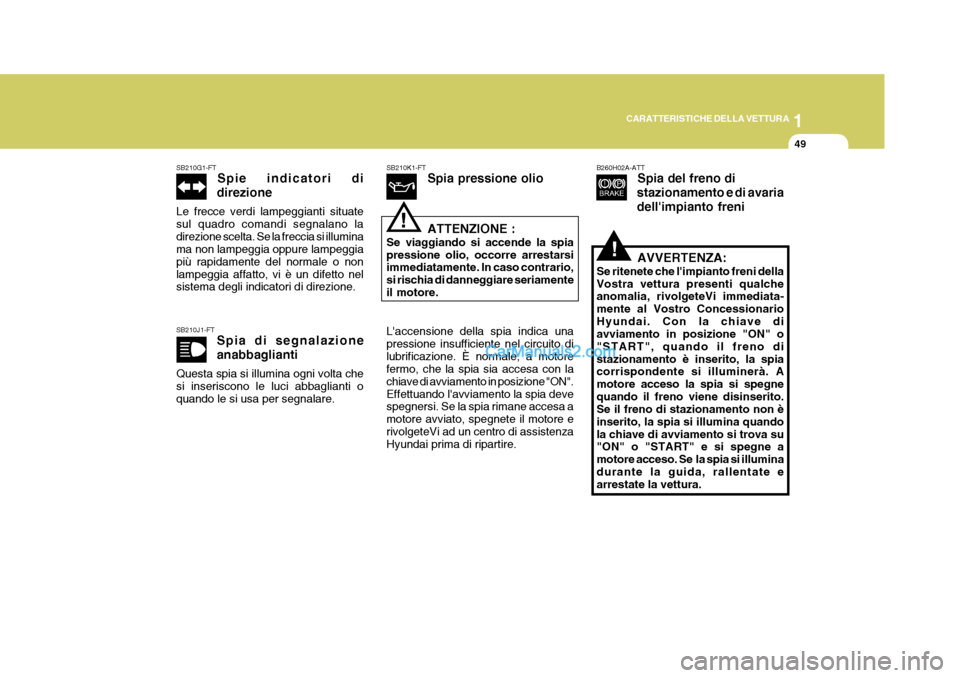

CARATTERISTICHE DELLA VETTURA
49
SB210G1-FT Spie indicatori di
direzione
Le frecce verdi lampeggianti situate sul quadro comandi segnalano ladirezione scelta. Se la freccia si illumina ma non lampeggia oppure lampeggia più rapidamente del normale o nonlampeggia affatto, vi è un difetto nel sistema degli indicatori di direzione. SB210J1-FT Spia di segnalazione anabbaglianti
Questa spia si illumina ogni volta che si inseriscono le luci abbaglianti oquando le si usa per segnalare. SB210K1-FT
Spia pressione olio ATTENZIONE :
Se viaggiando si accende la spia pressione olio, occorre arrestarsi immediatamente. In caso contrario, si rischia di danneggiare seriamenteil motore. L'accensione della spia indica una pressione insufficiente nel circuito dilubrificazione. È normale, a motore fermo, che la spia sia accesa con la chiave di avviamento in posizione "ON".Effettuando l'avviamento la spia deve spegnersi. Se la spia rimane accesa a motore avviato, spegnete il motore erivolgeteVi ad un centro di assistenza Hyundai prima di ripartire.
! B260H02A-ATT
Spia del freno di
stazionamento e di avaria dell'impianto freni
AVVERTENZA:
Se ritenete che l'impianto freni della Vostra vettura presenti qualche anomalia, rivolgeteVi immediata- mente al Vostro ConcessionarioHyundai. Con la chiave di avviamento in posizione "ON" o "START", quando il freno distazionamento è inserito, la spia corrispondente si illuminerà. A motore acceso la spia si spegnequando il freno viene disinserito. Se il freno di stazionamento non è inserito, la spia si illumina quandola chiave di avviamento si trova su "ON" o "START" e si spegne a motore acceso. Se la spia si illuminadurante la guida, rallentate e arrestate la vettura.
!

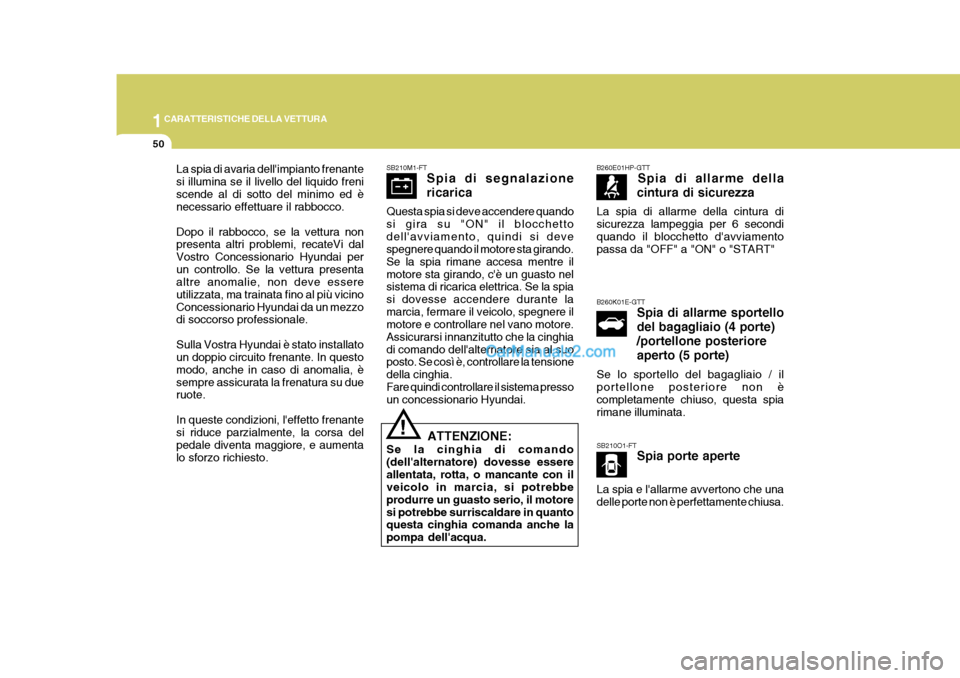

1CARATTERISTICHE DELLA VETTURA
50
La spia di avaria dell'impianto frenante si illumina se il livello del liquido freniscende al di sotto del minimo ed è necessario effettuare il rabbocco. Dopo il rabbocco, se la vettura non presenta altri problemi, recateVi dal Vostro Concessionario Hyundai perun controllo. Se la vettura presenta altre anomalie, non deve essere utilizzata, ma trainata fino al più vicinoConcessionario Hyundai da un mezzo di soccorso professionale. Sulla Vostra Hyundai è stato installato un doppio circuito frenante. In questo modo, anche in caso di anomalia, èsempre assicurata la frenatura su due ruote. In queste condizioni, l'effetto frenante si riduce parzialmente, la corsa del pedale diventa maggiore, e aumentalo sforzo richiesto. SB210M1-FT
Spia di segnalazione ricarica
Questa spia si deve accendere quando si gira su "ON" il blocchettodell'avviamento, quindi si deve spegnere quando il motore sta girando. Se la spia rimane accesa mentre ilmotore sta girando, c'è un guasto nel sistema di ricarica elettrica. Se la spia si dovesse accendere durante lamarcia, fermare il veicolo, spegnere il motore e controllare nel vano motore. Assicurarsi innanzitutto che la cinghiadi comando dell'alternatore sia al suo posto. Se così è, controllare la tensione della cinghia.Fare quindi controllare il sistema presso un concessionario Hyundai.
ATTENZIONE:
Se la cinghia di comando (dell'alternatore) dovesse essereallentata, rotta, o mancante con il veicolo in marcia, si potrebbe produrre un guasto serio, il motoresi potrebbe surriscaldare in quanto questa cinghia comanda anche la pompa dell'acqua.
! B260K01E-GTT
Spia di allarme sportello del bagagliaio (4 porte)/portellone posterioreaperto (5 porte)
Se lo sportello del bagagliaio / il portellone posteriore non è completamente chiuso, questa spiarimane illuminata. SB210O1-FT Spia porte aperte
La spia e l'allarme avvertono che una delle porte non è perfettamente chiusa.
B260E01HP-GTT Spia di allarme della
cintura di sicurezza
La spia di allarme della cintura di sicurezza lampeggia per 6 secondiquando il blocchetto d'avviamento passa da "OFF" a "ON" o "START"

1

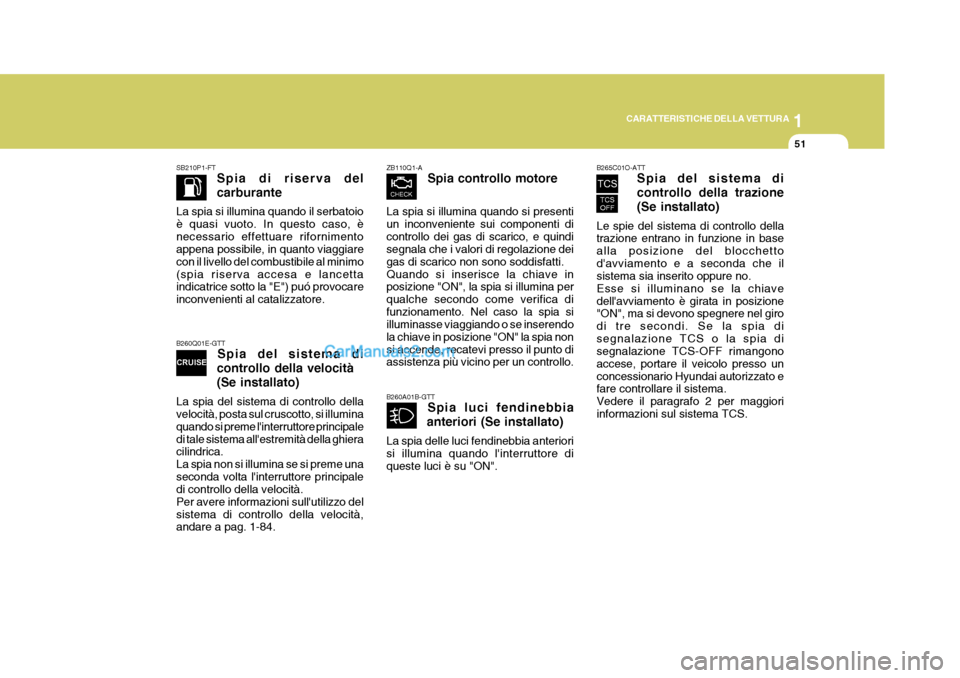

CARATTERISTICHE DELLA VETTURA
51
SB210P1-FT Spia di riserva del carburante
La spia si illumina quando il serbatoio è quasi vuoto. In questo caso, ènecessario effettuare rifornimento appena possibile, in quanto viaggiare con il livello del combustibile al minimo(spia riserva accesa e lancetta indicatrice sotto la "E") puó provocare inconvenienti al catalizzatore. ZB110Q1-A
Spia controllo motore
La spia si illumina quando si presentiun inconveniente sui componenti dicontrollo dei gas di scarico, e quindi segnala che i valori di regolazione dei gas di scarico non sono soddisfatti.Quando si inserisce la chiave in posizione "ON", la spia si illumina per qualche secondo come verifica difunzionamento. Nel caso la spia si illuminasse viaggiando o se inserendo la chiave in posizione "ON" la spia nonsi accende, recatevi presso il punto di assistenza più vicino per un controllo. B265C01O-ATT
Spia del sistema di controllo della trazione(Se installato)
Le spie del sistema di controllo della trazione entrano in funzione in base alla posizione del blocchettod'avviamento e a seconda che il sistema sia inserito oppure no. Esse si illuminano se la chiavedell'avviamento è girata in posizione "ON", ma si devono spegnere nel giro di tre secondi. Se la spia disegnalazione TCS o la spia di segnalazione TCS-OFF rimangono accese, portare il veicolo presso unconcessionario Hyundai autorizzato e fare controllare il sistema. Vedere il paragrafo 2 per maggioriinformazioni sul sistema TCS.
B260A01B-GTT Spia luci fendinebbia
anteriori (Se installato)
La spia delle luci fendinebbia anteriori si illumina quando l'interruttore diqueste luci è su "ON".
B260Q01E-GTT Spia del sistema di
controllo della velocità (Se installato)
La spia del sistema di controllo della velocità, posta sul cruscotto, si illumina quando si preme l'interruttore principaledi tale sistema all'estremità della ghiera cilindrica. La spia non si illumina se si preme unaseconda volta l'interruttore principale di controllo della velocità. Per avere informazioni sull'utilizzo delsistema di controllo della velocità, andare a pag. 1-84.

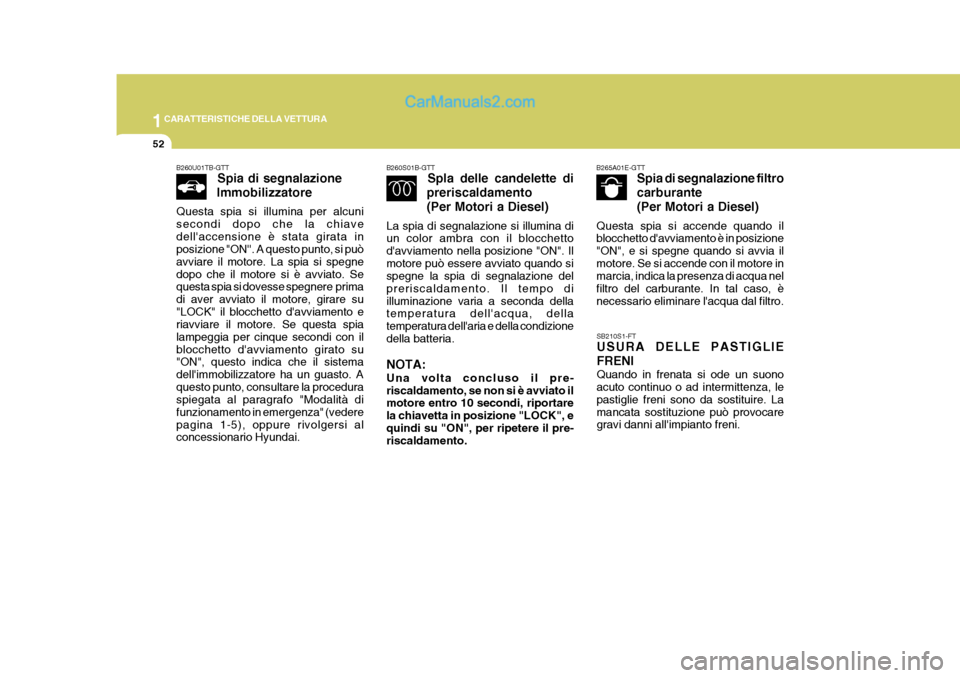

1CARATTERISTICHE DELLA VETTURA
52
B260S01B-GTTSpla delle candelette di
preriscaldamento (Per Motori a Diesel)
La spia di segnalazione si illumina di un color ambra con il blocchetto d'avviamento nella posizione "ON". Ilmotore può essere avviato quando si spegne la spia di segnalazione del preriscaldamento. Il tempo diilluminazione varia a seconda della temperatura dell'acqua, della temperatura dell'aria e della condizionedella batteria. NOTA: Una volta concluso il pre- riscaldamento, se non si è avviato il motore entro 10 secondi, riportare la chiavetta in posizione "LOCK", equindi su "ON", per ripetere il pre- riscaldamento. B265A01E-GTT
Spia di segnalazione filtro carburante(Per Motori a Diesel)
Questa spia si accende quando il blocchetto d'avviamento è in posizione "ON", e si spegne quando si avvia ilmotore. Se si accende con il motore in marcia, indica la presenza di acqua nel filtro del carburante. In tal caso, ènecessario eliminare l'acqua dal filtro.
SB210S1-FT USURA DELLE PASTIGLIE FRENI Quando in frenata si ode un suono acuto continuo o ad intermittenza, le pastiglie freni sono da sostituire. Lamancata sostituzione può provocare gravi danni all'impianto freni.
B260U01TB-GTT Spia di segnalazione
Immobilizzatore
Questa spia si illumina per alcuni secondi dopo che la chiavedell'accensione è stata girata in posizione "ON''. A questo punto, si può avviare il motore. La spia si spegnedopo che il motore si è avviato. Se questa spia si dovesse spegnere prima di aver avviato il motore, girare su"LOCK" il blocchetto d'avviamento e riavviare il motore. Se questa spia lampeggia per cinque secondi con ilblocchetto d'avviamento girato su "ON", questo indica che il sistema dell'immobilizzatore ha un guasto. Aquesto punto, consultare la procedura spiegata al paragrafo "Modalità di funzionamento in emergenza" (vederepagina 1-5), oppure rivolgersi al concessionario Hyundai.

1
CARATTERISTICHE DELLA VETTURA

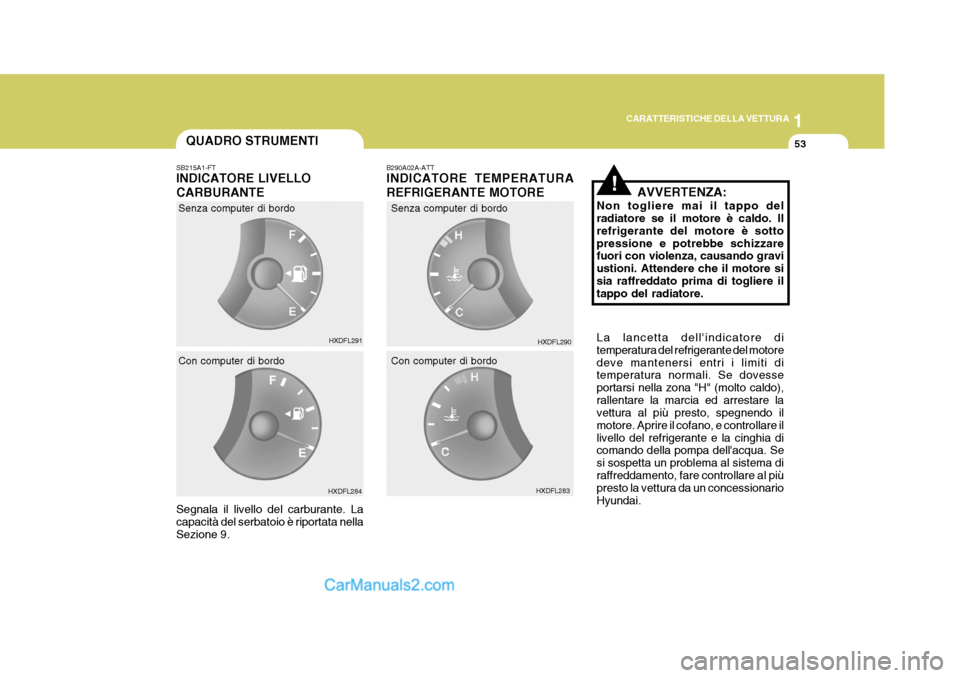

53QUADRO STRUMENTI
SB215A1-FT INDICATORE LIVELLO CARBURANTE Segnala il livello del carburante. La capacità del serbatoio è riportata nella Sezione 9. B290A02A-ATT INDICATORE TEMPERATURA REFRIGERANTE MOTORE
AVVERTENZA:
Non togliere mai il tappo del radiatore se il motore è caldo. Il refrigerante del motore è sottopressione e potrebbe schizzare fuori con violenza, causando gravi ustioni. Attendere che il motore sisia raffreddato prima di togliere il tappo del radiatore. La lancetta dell'indicatore di temperatura del refrigerante del motoredeve mantenersi entri i limiti di temperatura normali. Se dovesse portarsi nella zona "H" (molto caldo),rallentare la marcia ed arrestare la vettura al più presto, spegnendo il motore. Aprire il cofano, e controllare illivello del refrigerante e la cinghia di comando della pompa dell'acqua. Se si sospetta un problema al sistema diraffreddamento, fare controllare al più presto la vettura da un concessionario Hyundai.
Con computer di bordo
Senza computer di bordo
HXDFL291 HXDFL290
HXDFL284 HXDFL283
Con computer di bordo
Senza computer di bordo
!
