2004 Hyundai Elantra Manuale del proprietario (in Italian)

2
OPERAZIONI DI GUIDA
23

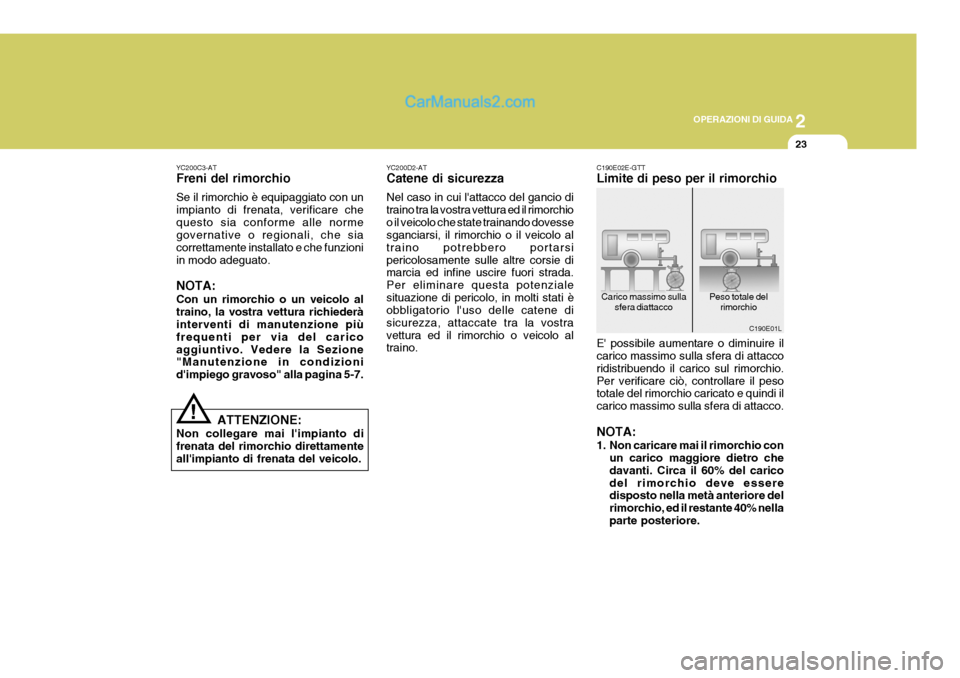

YC200C3-AT Freni del rimorchio Se il rimorchio è equipaggiato con un impianto di frenata, verificare chequesto sia conforme alle norme governative o regionali, che sia correttamente installato e che funzioniin modo adeguato. NOTA: Con un rimorchio o un veicolo al traino, la vostra vettura richiederà interventi di manutenzione più frequenti per via del caricoaggiuntivo. Vedere la Sezione "Manutenzione in condizioni d'impiego gravoso" alla pagina 5-7.
ATTENZIONE:
Non collegare mai l'impianto di frenata del rimorchio direttamente all'impianto di frenata del veicolo.
!
C190E02E-GTT Limite di peso per il rimorchio
Carico massimo sulla sfera diattacco Peso totale del
rimorchio
C190E01L
E' possibile aumentare o diminuire il carico massimo sulla sfera di attacco ridistribuendo il carico sul rimorchio.Per verificare ciò, controllare il peso totale del rimorchio caricato e quindi il carico massimo sulla sfera di attacco. NOTA:
1. Non caricare mai il rimorchio con un carico maggiore dietro che davanti. Circa il 60% del caricodel rimorchio deve essere disposto nella metà anteriore del rimorchio, ed il restante 40% nellaparte posteriore.
YC200D2-AT Catene di sicurezza Nel caso in cui l'attacco del gancio di traino tra la vostra vettura ed il rimorchioo il veicolo che state trainando dovesse sganciarsi, il rimorchio o il veicolo al traino potrebbero portarsipericolosamente sulle altre corsie di marcia ed infine uscire fuori strada. Per eliminare questa potenzialesituazione di pericolo, in molti stati è obbligatorio l'uso delle catene di sicurezza, attaccate tra la vostravettura ed il rimorchio o veicolo al traino.

2 OPERAZIONI DI GUIDA
24

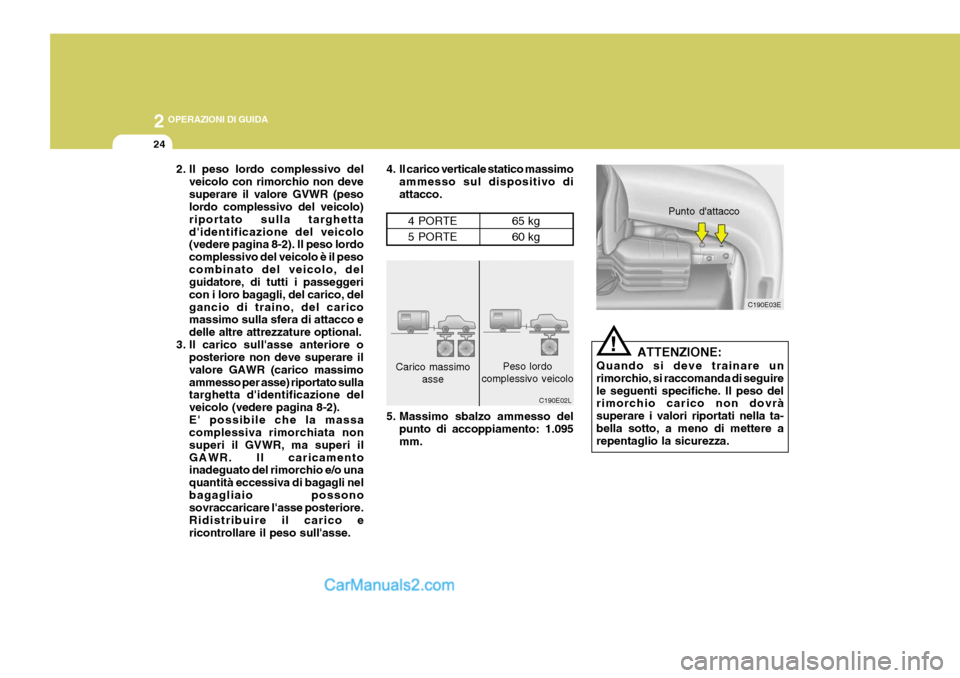

C190E02L
Carico massimo
asse
4. Il carico verticale statico massimo
ammesso sul dispositivo di attacco.
65 kg 60 kg
4 PORTE5 PORTE
2. Il peso lordo complessivo del
veicolo con rimorchio non deve superare il valore GVWR (peso lordo complessivo del veicolo) riportato sulla targhettad'identificazione del veicolo (vedere pagina 8-2). Il peso lordo complessivo del veicolo è il pesocombinato del veicolo, del guidatore, di tutti i passeggeri con i loro bagagli, del carico, delgancio di traino, del carico massimo sulla sfera di attacco e delle altre attrezzature optional.
3. Il carico sull'asse anteriore o posteriore non deve superare ilvalore GAWR (carico massimoammesso per asse) riportato sulla targhetta d'identificazione del veicolo (vedere pagina 8-2).E' possibile che la massa complessiva rimorchiata non superi il GVWR, ma superi ilGAWR. Il caricamento inadeguato del rimorchio e/o una quantità eccessiva di bagagli nelbagagliaio possono sovraccaricare l'asse posteriore. Ridistribuire il carico ericontrollare il peso sull'asse. 5. Massimo sbalzo ammesso del
punto di accoppiamento: 1.095mm. Peso lordo
complessivo veicolo
C190E03E
! Punto d'attacco
ATTENZIONE:
Quando si deve trainare un rimorchio, si raccomanda di seguirele seguenti specifiche. Il peso del rimorchio carico non dovrà superare i valori riportati nella ta-bella sotto, a meno di mettere a repentaglio la sicurezza.

2
OPERAZIONI DI GUIDA
25

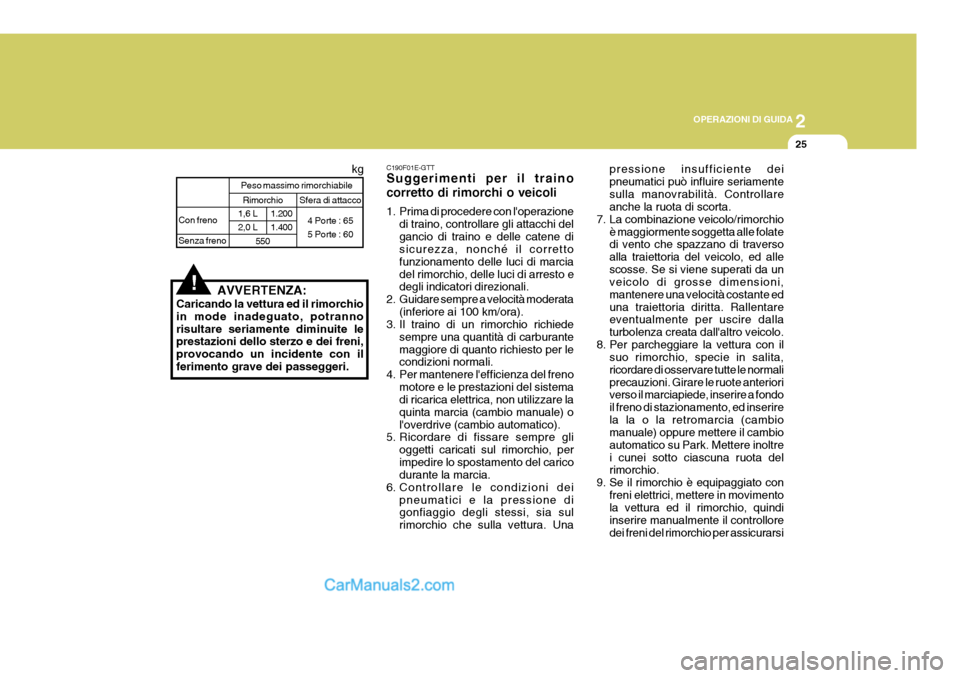

Sfera di attacco 4 Porte : 65 5 Porte : 60
Rimorchio
550
Con freno Senza freno kg
!
Peso massimo rimorchiabile
1,6 L 2,0 L
AVVERTENZA:
Caricando la vettura ed il rimorchio in mode inadeguato, potrannorisultare seriamente diminuite le prestazioni dello sterzo e dei freni, provocando un incidente con ilferimento grave dei passeggeri. 1.200 1.400
pressione insufficiente dei pneumatici può influire seriamentesulla manovrabilità. Controllare anche la ruota di scorta.
7. La combinazione veicolo/rimorchio
è maggiormente soggetta alle folatedi vento che spazzano di traverso alla traiettoria del veicolo, ed allescosse. Se si viene superati da un veicolo di grosse dimensioni, mantenere una velocità costante eduna traiettoria diritta. Rallentare eventualmente per uscire dalla turbolenza creata dall'altro veicolo.
8. Per parcheggiare la vettura con il suo rimorchio, specie in salita,ricordare di osservare tutte le normaliprecauzioni. Girare le ruote anteriori verso il marciapiede, inserire a fondo il freno di stazionamento, ed inserirela la o la retromarcia (cambio manuale) oppure mettere il cambio automatico su Park. Mettere inoltrei cunei sotto ciascuna ruota del rimorchio.
9. Se il rimorchio è equipaggiato con freni elettrici, mettere in movimentola vettura ed il rimorchio, quindi inserire manualmente il controlloredei freni del rimorchio per assicurarsi
C190F01E-GTT Suggerimenti per il traino corretto di rimorchi o veicoli
1. Prima di procedere con l'operazione
di traino, controllare gli attacchi del gancio di traino e delle catene di sicurezza, nonché il corretto funzionamento delle luci di marciadel rimorchio, delle luci di arresto e degli indicatori direzionali.
2. Guidare sempre a velocità moderata (inferiore ai 100 km/ora).
3. Il traino di un rimorchio richiede
sempre una quantità di carburante maggiore di quanto richiesto per le condizioni normali.
4. Per mantenere l'efficienza del freno motore e le prestazioni del sistemadi ricarica elettrica, non utilizzare la quinta marcia (cambio manuale) ol'overdrive (cambio automatico).
5. Ricordare di fissare sempre gli
oggetti caricati sul rimorchio, perimpedire lo spostamento del carico durante la marcia.
6. Controllare le condizioni dei pneumatici e la pressione digonfiaggio degli stessi, sia sul rimorchio che sulla vettura. Una

2 OPERAZIONI DI GUIDA
26

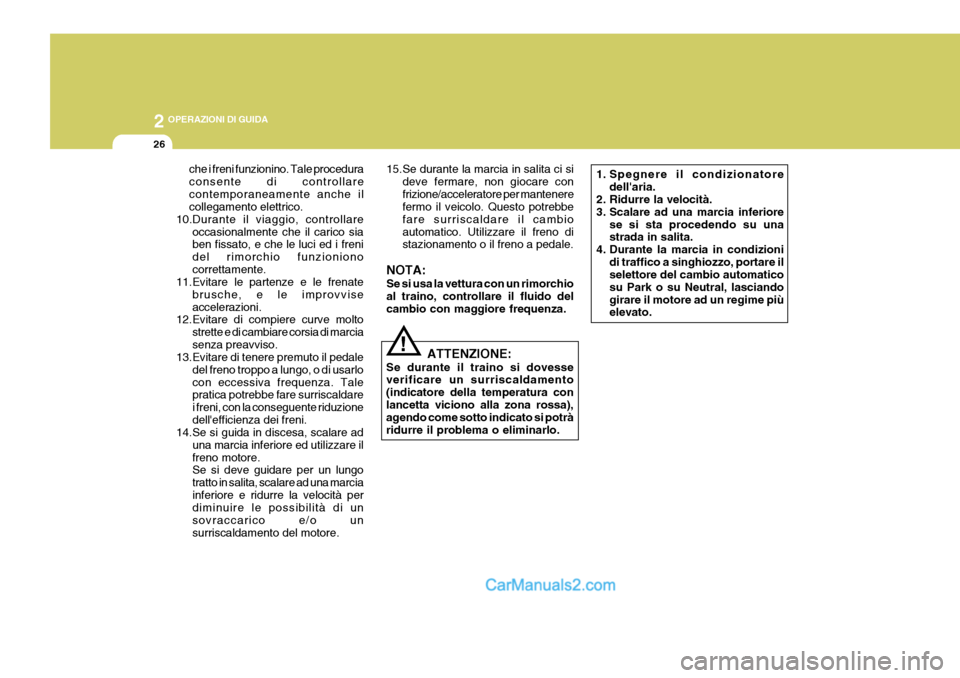

che i freni funzionino. Tale procedura consente di controllarecontemporaneamente anche il collegamento elettrico.
10.Durante il viaggio, controllare
occasionalmente che il carico siaben fissato, e che le luci ed i freni del rimorchio funzionionocorrettamente.
11.Evitare le partenze e le frenate
brusche, e le improvviseaccelerazioni.
12.Evitare di compiere curve molto
strette e di cambiare corsia di marciasenza preavviso.
13.Evitare di tenere premuto il pedale
del freno troppo a lungo, o di usarlocon eccessiva frequenza. Tale pratica potrebbe fare surriscaldare i freni, con la conseguente riduzionedell'efficienza dei freni.
14.Se si guida in discesa, scalare ad
una marcia inferiore ed utilizzare ilfreno motore. Se si deve guidare per un lungo tratto in salita, scalare ad una marciainferiore e ridurre la velocità per diminuire le possibilità di un sovraccarico e/o unsurriscaldamento del motore. 15.Se durante la marcia in salita ci si
deve fermare, non giocare confrizione/acceleratore per mantenere fermo il veicolo. Questo potrebbe fare surriscaldare il cambioautomatico. Utilizzare il freno di stazionamento o il freno a pedale.
NOTA: Se si usa la vettura con un rimorchio al traino, controllare il fluido del cambio con maggiore frequenza.
! ATTENZIONE:
Se durante il traino si dovesse verificare un surriscaldamento (indicatore della temperatura conlancetta viciono alla zona rossa), agendo come sotto indicato si potrà ridurre il problema o eliminarlo.
1. Spegnere il condizionatore dell'aria.
2. Ridurre la velocità.
3. Scalare ad una marcia inferiore
se si sta procedendo su una strada in salita.
4. Durante la marcia in condizioni di traffico a singhiozzo, portare ilselettore del cambio automatico su Park o su Neutral, lasciandogirare il motore ad un regime più elevato.

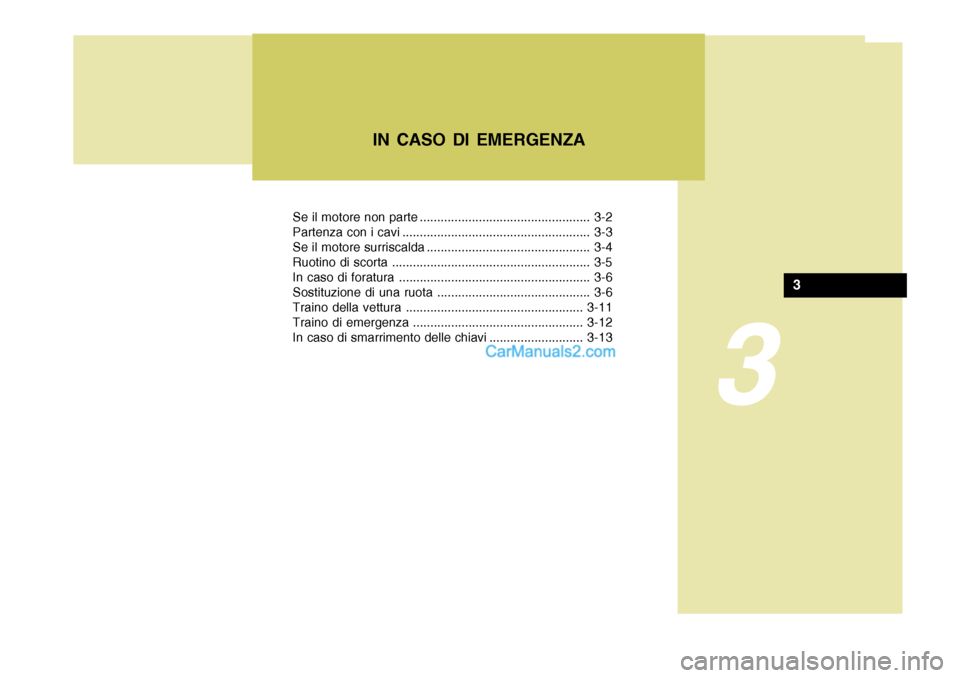

Se il motore non parte ................................................. 3-2
Partenza con i cavi ...................................................... 3-3
Se il motore surriscalda ............................................... 3-4
Ruotino di scorta ......................................................... 3-5
In caso di foratura ....................................................... 3-6
Sostituzione di una ruota ............................................ 3-6
Traino della vettura ...................................................3-11
Traino di emergenza ................................................. 3-12
In caso di smarrimento delle chiavi ........................... 3-13
IN CASO DI EMERGENZA
3
3

3 IN CASO DI EMERGENZA
2SE IL MOTORE NON PARTE
SD020A1-FT SD020B1-FT
Se il motore non gira o gira lentamente (all'avviamento)
1. Se la Vostra vettura è dotata de cambio atuomatico, assicurateVi che la leva del selettore si in "N" o in "P" e il freno a mano inserito.
2. Controllate che i morsetti della batteria non siano ossidati e sianoben fissati.
3. Accendete la luce interna. Se la luce è debole e si spegne quandoeffettuate l'avviamento, significa chela batteria è scarica.
4. Non spingete l'auto per farla partire,
ma seguite le istruzioni illustratenelle pagine seguenti. SD020C2-FT Se il motore gira normalmente ma non si avvia.
AVVERTENZA:
Se il motore non parte, cercate di evitare l'avviamento a spinta.
1. Controllare il livello del carburante.
2. Controllare tutti i connettori dellabobina di accensione e delle candele(per i motori a benzina), oppurecontrollare tutti i connettori delle candelette ad incandescenza e il relativo relè (per i motoridiesel).Ricollegare saldamente i connettori eventualmente staccati o allentati.
3. Controllare i tubi carburante nel vano motore.
4. Se il motore continua a non avviarsi, rivolgersi ad un concessionario Hyundai o ad altro personale qualificato.
!
D010B02E D010C01E

3
IN CASO DI EMERGENZA
3
HXDFL523

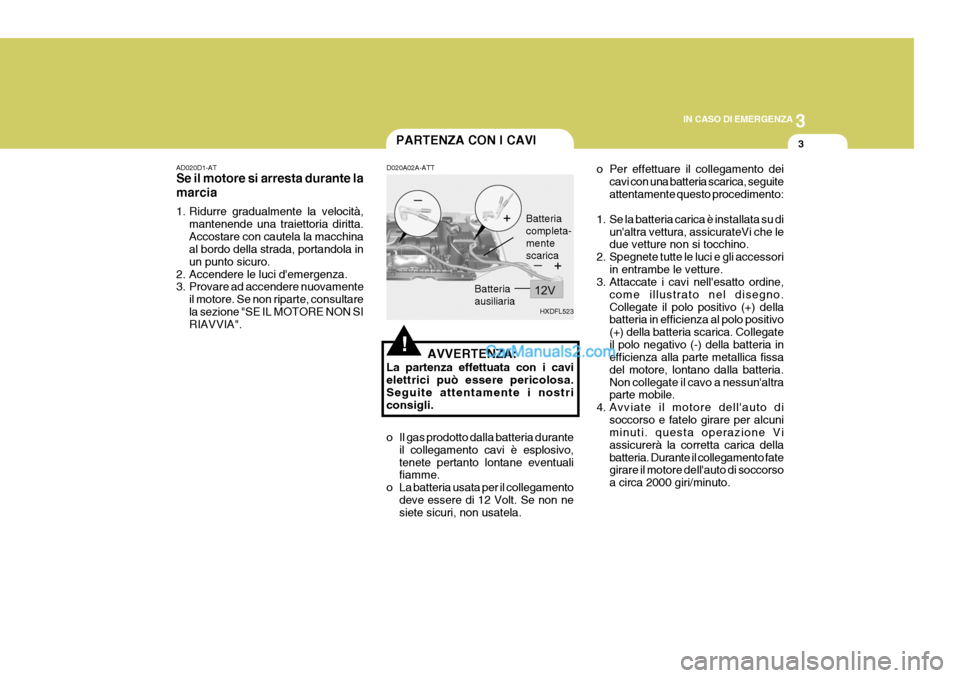

PARTENZA CON I CAVI
AD020D1-AT Se il motore si arresta durante la marcia
1. Ridurre gradualmente la velocità, mantenende una traiettoria diritta. Accostare con cautela la macchina al bordo della strada, portandola in un punto sicuro.
2. Accendere le luci d'emergenza.
3. Provare ad accendere nuovamente il motore. Se non riparte, consultare la sezione "SE IL MOTORE NON SI RIAVVIA". D020A02A-ATT
Batteria completa-mentescarica
Batteriaausiliaria
AVVERTENZA:
La partenza effettuata con i cavi elettrici può essere pericolosa. Seguite attentamente i nostri consigli.
!
o Per effettuare il collegamento dei cavi con una batteria scarica, seguite attentamente questo procedimento:
1. Se la batteria carica è installata su di un'altra vettura, assicurateVi che le due vetture non si tocchino.
2. Spegnete tutte le luci e gli accessori
in entrambe le vetture.
3. Attaccate i cavi nell'esatto ordine,
come illustrato nel disegno. Collegate il polo positivo (+) della batteria in efficienza al polo positivo (+) della batteria scarica. Collegateil polo negativo (-) della batteria in efficienza alla parte metallica fissa del motore, lontano dalla batteria.Non collegate il cavo a nessun'altra parte mobile.
4. Avviate il motore dell'auto di soccorso e fatelo girare per alcuniminuti. questa operazione Vi assicurerà la corretta carica dellabatteria. Durante il collegamento fate girare il motore dell'auto di soccorso a circa 2000 giri/minuto.
o Il gas prodotto dalla batteria durante
il collegamento cavi è esplosivo,tenete pertanto lontane eventuali fiamme.
o La batteria usata per il collegamento deve essere di 12 Volt. Se non nesiete sicuri, non usatela.

3 IN CASO DI EMERGENZA

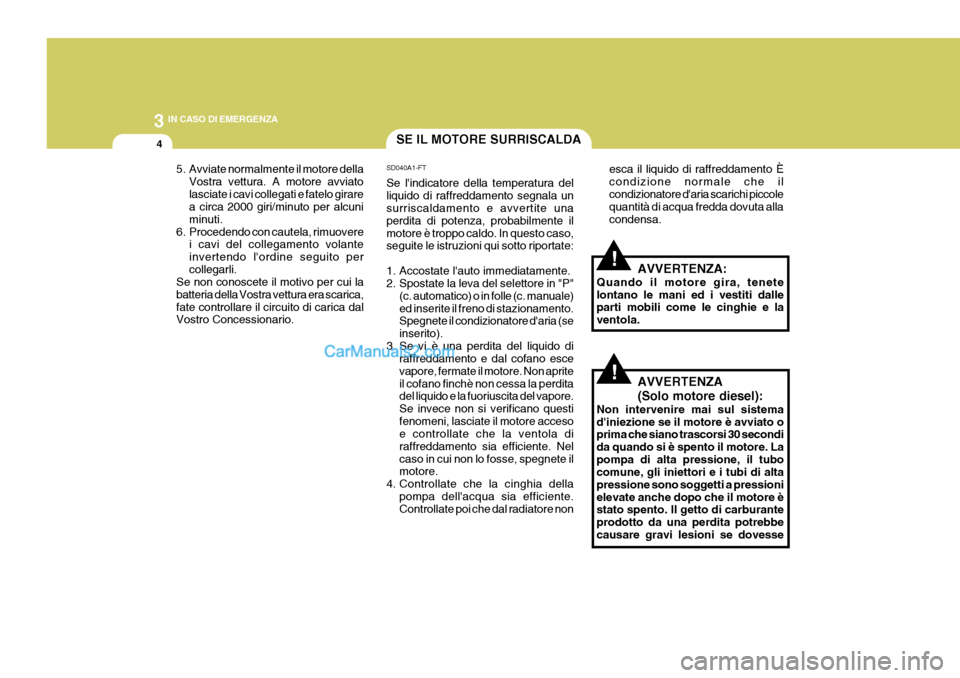

4SE IL MOTORE SURRISCALDA
esca il liquido di raffreddamento È condizione normale che ilcondizionatore d'aria scarichi piccole quantità di acqua fredda dovuta alla condensa.
SD040A1-FT Se l'indicatore della temperatura del liquido di raffreddamento segnala un surriscaldamento e avvertite una perdita di potenza, probabilmente ilmotore è troppo caldo. In questo caso, seguite le istruzioni qui sotto riportate:
1. Accostate l'auto immediatamente.
2. Spostate la leva del selettore in "P"
(c. automatico) o in folle (c. manuale) ed inserite il freno di stazionamento. Spegnete il condizionatore d'aria (se inserito).
3. Se vi è una perdita del liquido di raffreddamento e dal cofano escevapore, fermate il motore. Non apriteil cofano finchè non cessa la perdita del liquido e la fuoriuscita del vapore. Se invece non si verificano questifenomeni, lasciate il motore acceso e controllate che la ventola di raffreddamento sia efficiente. Nelcaso in cui non lo fosse, spegnete il motore.
4. Controllate che la cinghia della pompa dell'acqua sia efficiente.Controllate poi che dal radiatore non
!
!
5. Avviate normalmente il motore dellaVostra vettura. A motore avviato lasciate i cavi collegati e fatelo girare a circa 2000 giri/minuto per alcuni minuti.
6. Procedendo con cautela, rimuovere i cavi del collegamento volanteinvertendo l'ordine seguito percollegarli.
Se non conoscete il motivo per cui labatteria della Vostra vettura era scarica,fate controllare il circuito di carica dal Vostro Concessionario. AVVERTENZA:
Quando il motore gira, tenete lontano le mani ed i vestiti dalle parti mobili come le cinghie e la ventola.
AVVERTENZA (Solo motore diesel):
Non intervenire mai sul sistema d'iniezione se il motore è avviato o prima che siano trascorsi 30 secondi da quando si è spento il motore. Lapompa di alta pressione, il tubo comune, gli iniettori e i tubi di alta pressione sono soggetti a pressionielevate anche dopo che il motore è stato spento. Il getto di carburante prodotto da una perdita potrebbecausare gravi lesioni se dovesse
