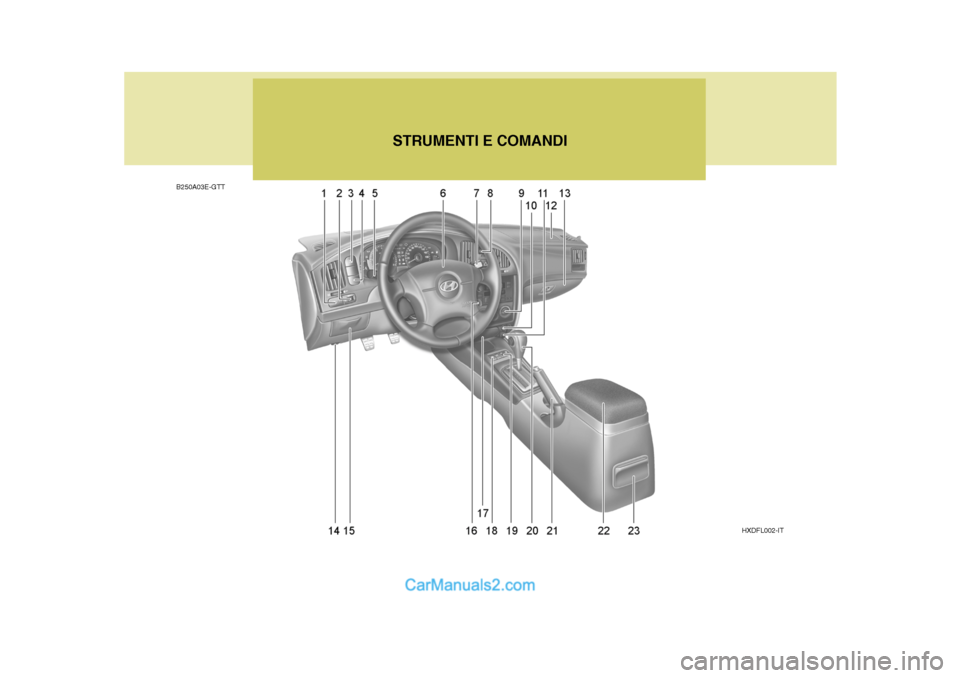

B250A03E-GTTSTRUMENTI E COMANDI
HXDFL002-IT

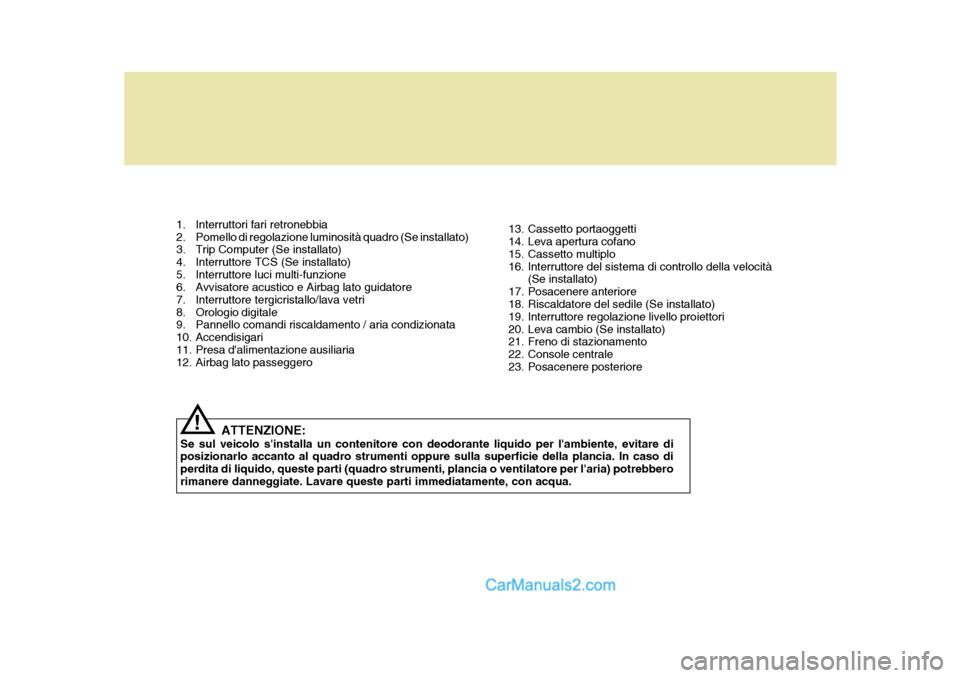

1. Interruttori fari retronebbia
2. Pomello di regolazione luminosità quadro (Se installato)
3. Trip Computer (Se installato)
4. Interruttore TCS (Se installato)
5. Interruttore luci multi-funzione
6. Avvisatore acustico e Airbag lato guidatore
7. Interruttore tergicristallo/lava vetri
8. Orologio digitale
9. Pannello comandi riscaldamento / aria condizionata
10. Accendisigari
11. Presa d'alimentazione ausiliaria
12. Airbag lato passeggeroATTENZIONE:
Se sul veicolo s'installa un contenitore con deodorante liquido per l'ambiente, evitare diposizionarlo accanto al quadro strumenti oppure sulla superficie della plancia. In caso di perdita di liquido, queste parti (quadro strumenti, plancia o ventilatore per l'aria) potrebberorimanere danneggiate. Lavare queste parti immediatamente, con acqua.
! 13. Cassetto portaoggetti
14. Leva apertura cofano
15. Cassetto multiplo
16. Interruttore del sistema di controllo della velocità
(Se installato)
17. Posacenere anteriore
18. Riscaldatore del sedile (Se installato)
19. Interruttore regolazione livello proiettori
20. Leva cambio (Se installato)
21. Freno di stazionamento
22. Console centrale
23. Posacenere posteriore

PANORAMICA DELLE FUNZIONI E DELL'EQUIPAGGIAMENTO DEL VOSTRO VEICOLO

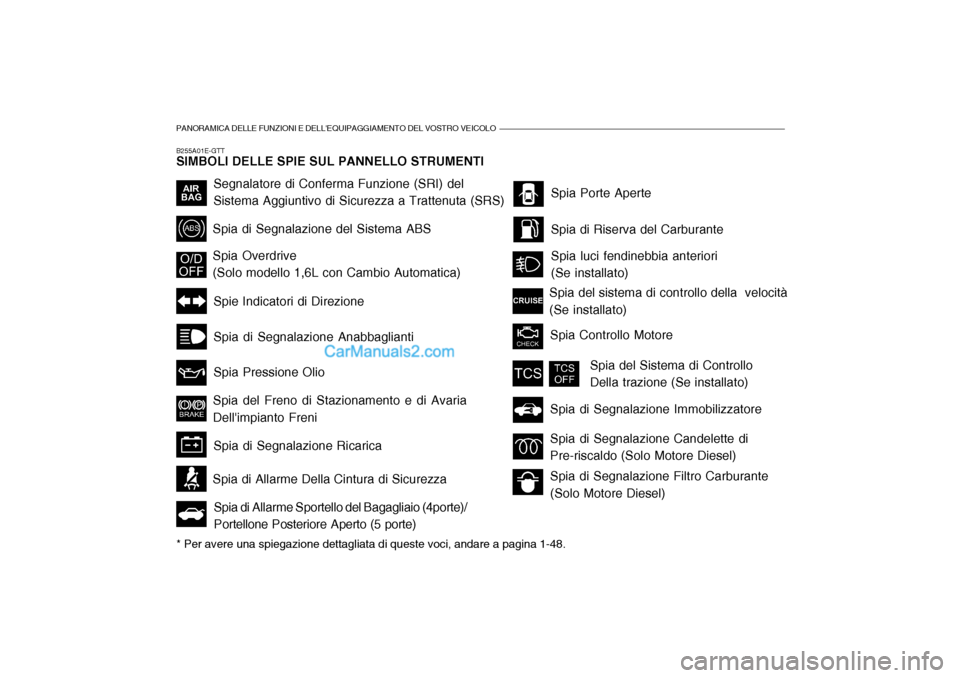

B255A01E-GTT SIMBOLI DELLE SPIE SUL PANNELLO STRUMENTI* Per avere una spiegazione dettagliata di queste voci, andare a pagina 1-48.
Segnalatore di Conferma Funzione (SRI) del Sistema Aggiuntivo di Sicurezza a Trattenuta (SRS)
Spia di Segnalazione del Sistema ABS
Spie Indicatori di Direzione Spia di Segnalazione Anabbaglianti Spia Pressione Olio
Spia del Freno di Stazionamento e di Avaria Dell'impianto Freni Spia di Segnalazione Ricarica Spia Porte Aperte Spia di Riserva del Carburante
Spia Overdrive (Solo modello 1,6L con Cambio Automatica)
Spia di Segnalazione Candelette diPre-riscaldo (Solo Motore Diesel) Spia di Segnalazione Filtro Carburante (Solo Motore Diesel)
Spia di Segnalazione Immobilizzatore
Spia di Allarme Della Cintura di Sicurezza
Spia di Allarme Sportello del Bagagliaio (4porte)/
Portellone Posteriore Aperto (5 porte) Spia del Sistema di ControlloDella trazione (Se installato)
Spia del sistema di controllo della velocità (Se installato)
Spia luci fendinebbia anteriori (Se installato)
Spia Controllo Motore

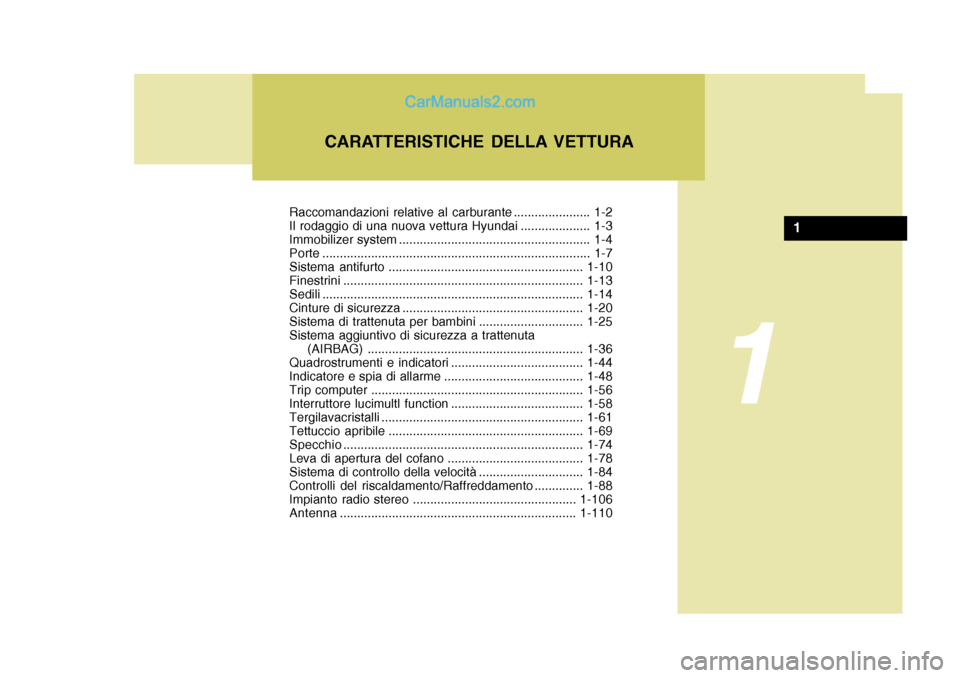

Raccomandazioni relative al carburante ...................... 1-2
Il rodaggio di una nuova vettura Hyundai .................... 1-3
Immobilizer system ....................................................... 1-4
Porte ...................................................................... ....... 1-7
Sistema antifurto ........................................................ 1-10
Finestrini ..................................................................... 1-13
Sedili ........................................................................... 1-14
Cinture di sicurezza .................................................... 1-20
Sistema di trattenuta per bambini .............................. 1-25
Sistema aggiuntivo di sicurezza a trattenuta
(AIRBAG) .............................................................. 1-36
Quadrostrumenti e indicatori ...................................... 1-44
Indicatore e spia di allarme ........................................ 1-48
Trip computer ............................................................. 1-56
Interruttore lucimultl function ...................................... 1-58
Tergilavacrist alli .......................................................... 1-61
Tettuccio apribile ........................................................ 1-69
Specchio ..................................................................... 1-74
Leva di apertura del cofano ....................................... 1-78
Sistema di controllo della velocità .............................. 1-84
Controlli del riscaldamento/Raffreddamento .............. 1-88
Impianto radio stereo ............................................... 1-106Antenna .................................................................... 1-110
CARATTERISTICHE DELLA VETTURA
1
1

1CARATTERISTICHE DELLA VETTURA
2
B010A03E

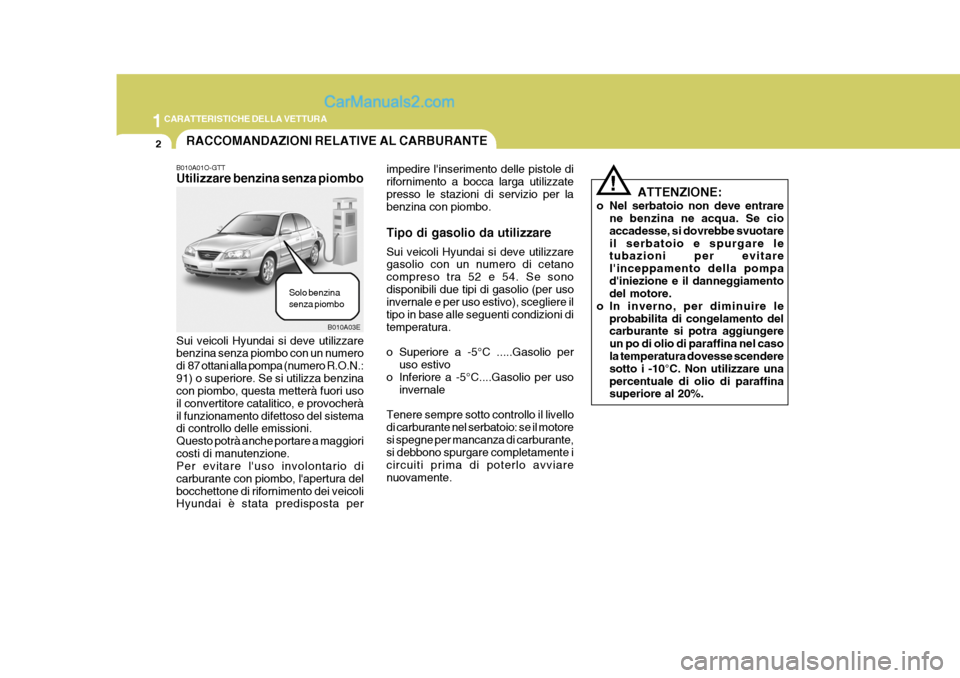

RACCOMANDAZIONI RELATIVE AL CARBURANTE
B010A01O-GTT Utilizzare benzina senza piombo
Sui veicoli Hyundai si deve utilizzare benzina senza piombo con un numero di 87 ottani alla pompa (numero R.O.N.:91) o superiore. Se si utilizza benzina con piombo, questa metterà fuori uso il convertitore catalitico, e provocheràil funzionamento difettoso del sistema di controllo delle emissioni. Questo potrà anche portare a maggioricosti di manutenzione. Per evitare l'uso involontario di carburante con piombo, l'apertura delbocchettone di rifornimento dei veicoli Hyundai è stata predisposta per impedire l'inserimento delle pistole di rifornimento a bocca larga utilizzatepresso le stazioni di servizio per la benzina con piombo. Tipo di gasolio da utilizzare Sui veicoli Hyundai si deve utilizzare gasolio con un numero di cetano compreso tra 52 e 54. Se sonodisponibili due tipi di gasolio (per uso invernale e per uso estivo), scegliere il tipo in base alle seguenti condizioni ditemperatura.
o Superiore a -5°C .....Gasolio per
uso estivo
o Inferiore a -5°C....Gasolio per uso
invernale
Tenere sempre sotto controllo il livello di carburante nel serbatoio: se il motoresi spegne per mancanza di carburante, si debbono spurgare completamente i circuiti prima di poterlo avviarenuovamente. ATTENZIONE:
o Nel serbatoio non deve entrare ne benzina ne acqua. Se cioaccadesse, si dovrebbe svuotareil serbatoio e spurgare le tubazioni per evitare l'inceppamento della pompad'iniezione e il danneggiamento del motore.
o In inverno, per diminuire le
probabilita di congelamento delcarburante si potra aggiungere un po di olio di paraffina nel caso la temperatura dovesse scendere sotto i -10°C. Non utilizzare unapercentuale di olio di paraffina superiore al 20%.
!
Solo benzina senza piombo

1
CARATTERISTICHE DELLA VETTURA
3

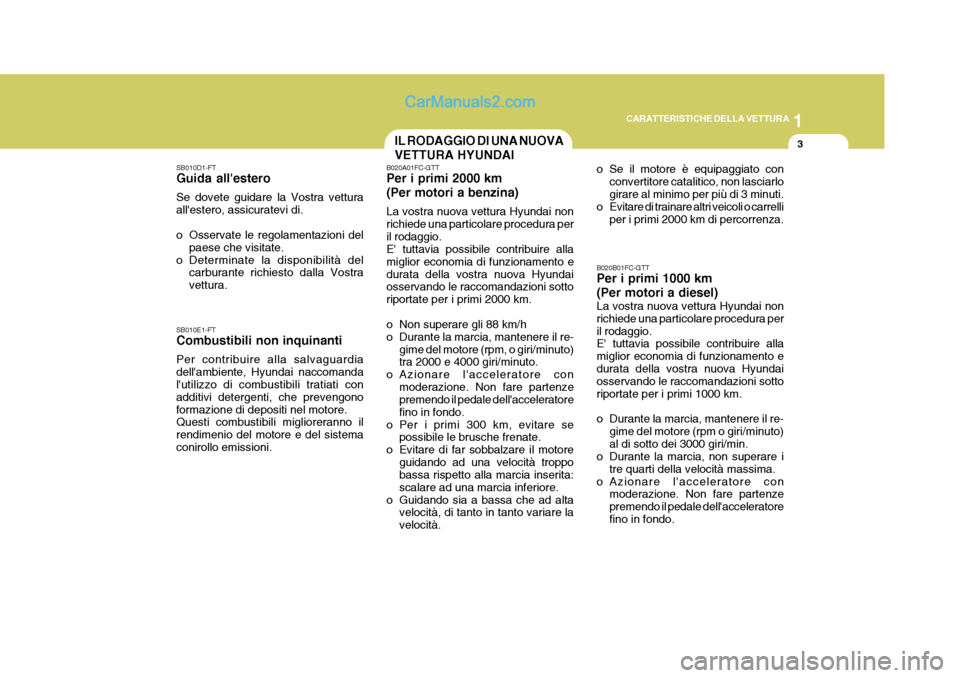

SB010D1-FT Guida all'estero Se dovete guidare la Vostra vettura all'estero, assicuratevi di.
o Osservate le regolamentazioni del
paese che visitate.
o Determinate la disponibilità del carburante richiesto dalla Vostra vettura.
SB010E1-FT Combustibili non inquinanti Per contribuire alla salvaguardia dell'ambiente, Hyundai naccomanda l'utilizzo di combustibili tratiati con additivi detergenti, che prevengonoformazione di depositi nel motore. Questi combustibili miglioreranno il rendimenio del motore e del sistemaconirollo emissioni. B020A01FC-GTT Per i primi 2000 km (Per motori a benzina) La vostra nuova vettura Hyundai non richiede una particolare procedura peril rodaggio. E' tuttavia possibile contribuire alla miglior economia di funzionamento edurata della vostra nuova Hyundai osservando le raccomandazioni sotto riportate per i primi 2000 km.
o Non superare gli 88 km/h
o Durante la marcia, mantenere il re-
gime del motore (rpm, o giri/minuto) tra 2000 e 4000 giri/minuto.
o Azionare l'acceleratore con moderazione. Non fare partenzepremendo il pedale dell'acceleratore fino in fondo.
o Per i primi 300 km, evitare se possibile le brusche frenate.
o Evitare di far sobbalzare il motore guidando ad una velocità troppo bassa rispetto alla marcia inserita: scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta velocità, di tanto in tanto variare lavelocità. o Se il motore è equipaggiato con
convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o carrelli
per i primi 2000 km di percorrenza.
B020B01FC-GTT Per i primi 1000 km (Per motori a diesel) La vostra nuova vettura Hyundai non richiede una particolare procedura peril rodaggio. E' tuttavia possibile contribuire alla miglior economia di funzionamento edurata della vostra nuova Hyundai osservando le raccomandazioni sotto riportate per i primi 1000 km.
o Durante la marcia, mantenere il re- gime del motore (rpm o giri/minuto) al di sotto dei 3000 giri/min.
o Durante la marcia, non superare i
tre quarti della velocità massima.
o Azionare l'acceleratore con moderazione. Non fare partenzepremendo il pedale dell'acceleratorefino in fondo.
IL RODAGGIO DI UNA NUOVA VETTURA HYUNDAI

1CARATTERISTICHE DELLA VETTURA
4
o Per i primi 300 km, evitare se
possibile le brusche frenate.
o Evitare di far sobbalzare il motore guidando ad una velocità troppo bassa rispetto alla marcia inserita:scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta
velocità, di tanto in tanto variare lavelocità.
o Se il motore è equipaggiato con
convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o carrelli

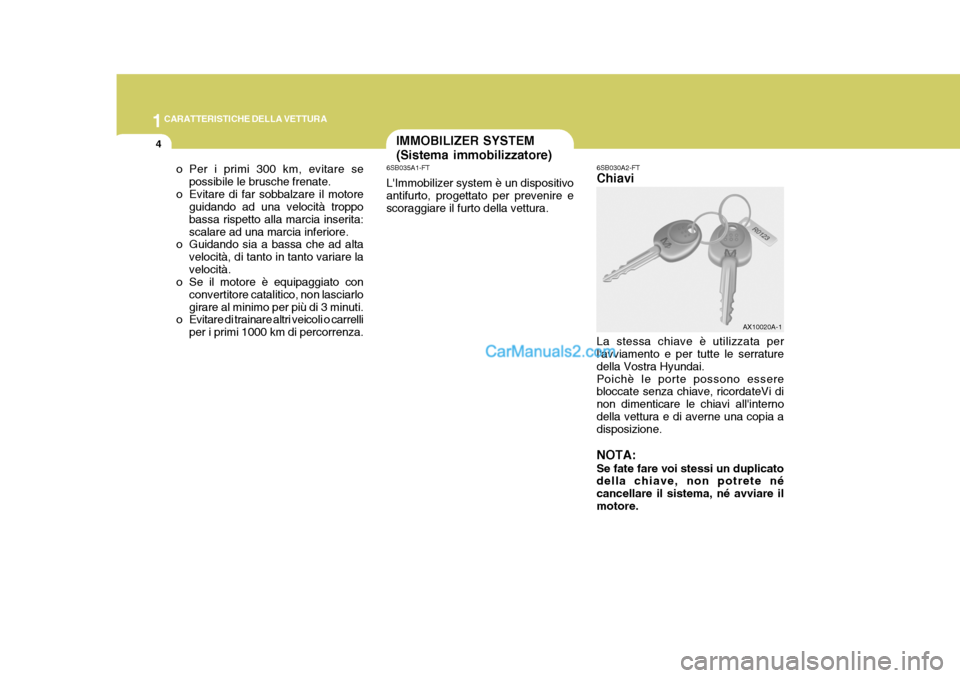

per i primi 1000 km di percorrenza. 6SB035A1-FT L'Immobilizer system è un dispositivo antifurto, progettato per prevenire e scoraggiare il furto della vettura.
6SB030A2-FT Chiavi La stessa chiave è utilizzata per l'avviamento e per tutte le serrature della Vostra Hyundai.Poichè le porte possono essere bloccate senza chiave, ricordateVi di non dimenticare le chiavi all'internodella vettura e di averne una copia a disposizione. NOTA: Se fate fare voi stessi un duplicato della chiave, non potrete né cancellare il sistema, né avviare ilmotore.
IMMOBILIZER SYSTEM (Sistema immobilizzatore)
AX10020A-1

1
CARATTERISTICHE DELLA VETTURA
5

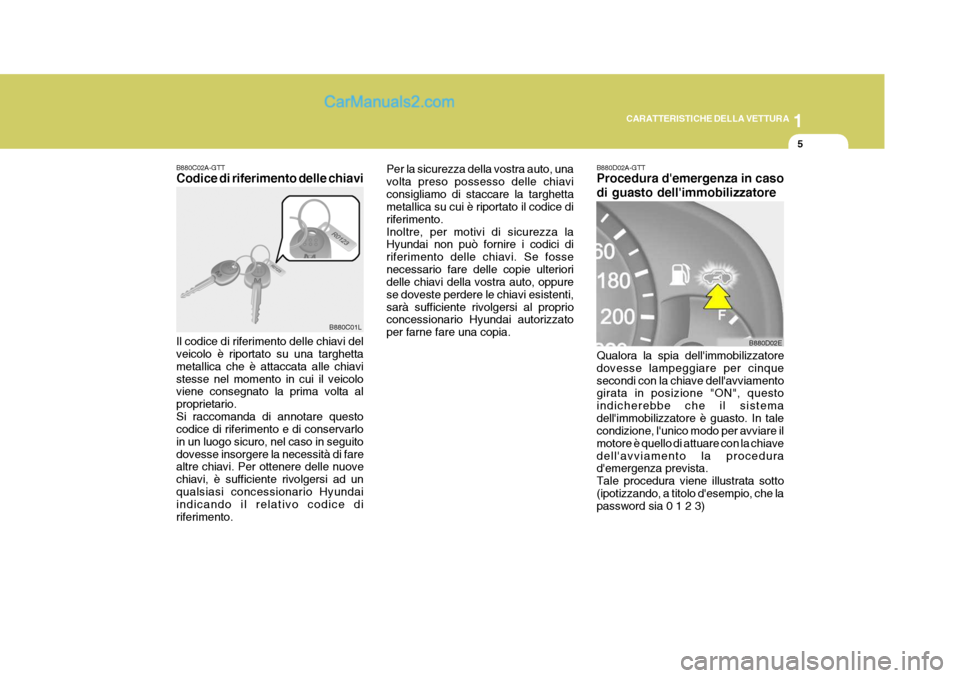

B880C02A-GTT Codice di riferimento delle chiavi Il codice di riferimento delle chiavi del veicolo è riportato su una targhetta metallica che è attaccata alle chiavistesse nel momento in cui il veicolo viene consegnato la prima volta al proprietario.Si raccomanda di annotare questo codice di riferimento e di conservarlo in un luogo sicuro, nel caso in seguitodovesse insorgere la necessità di fare altre chiavi. Per ottenere delle nuove chiavi, è sufficiente rivolgersi ad unqualsiasi concessionario Hyundai indicando il relativo codice di riferimento. Per la sicurezza della vostra auto, unavolta preso possesso delle chiaviconsigliamo di staccare la targhetta metallica su cui è riportato il codice di riferimento.Inoltre, per motivi di sicurezza la Hyundai non può fornire i codici di riferimento delle chiavi. Se fossenecessario fare delle copie ulteriori delle chiavi della vostra auto, oppure se doveste perdere le chiavi esistenti,sarà sufficiente rivolgersi al proprio concessionario Hyundai autorizzato per farne fare una copia.
B880D02A-GTT Procedura d'emergenza in caso di guasto dell'immobilizzatore
B880C01L
B880D02E
Qualora la spia dell'immobilizzatore dovesse lampeggiare per cinquesecondi con la chiave dell'avviamento girata in posizione "ON", questo indicherebbe che il sistemadell'immobilizzatore è guasto. In tale condizione, l'unico modo per avviare il motore è quello di attuare con la chiavedell'avviamento la procedura d'emergenza prevista. Tale procedura viene illustrata sotto(ipotizzando, a titolo d'esempio, che la password sia 0 1 2 3)
