2004 Hyundai Elantra Manuale del proprietario (in Italian)

8
INFORMAZIONI GENERALI
5
1,6 mm (0,06 in.)
HXDFL248

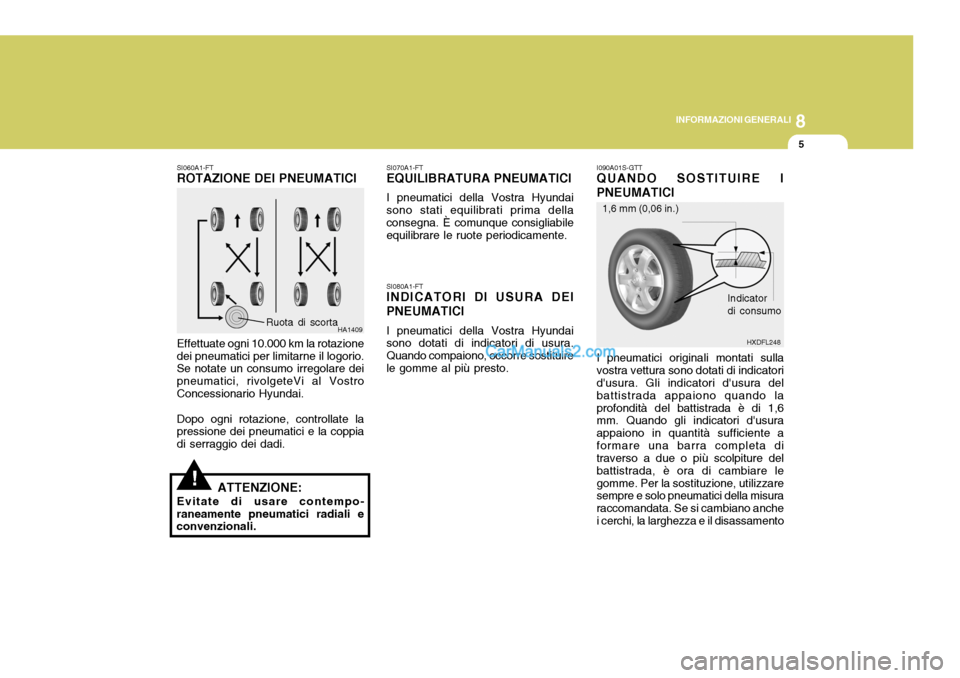

SI060A1-FT ROTAZIONE DEI PNEUMATICI Effettuate ogni 10.000 km la rotazione dei pneumatici per limitarne il logorio. Se notate un consumo irregolare dei pneumatici, rivolgeteVi al VostroConcessionario Hyundai. Dopo ogni rotazione, controllate la pressione dei pneumatici e la coppia di serraggio dei dadi. HA1409
Ruota di scorta
ATTENZIONE:
Evitate di usare contempo-
raneamente pneumatici radiali e convenzionali.
!
SI070A1-FT EQUILIBRATURA PNEUMATICI I pneumatici della Vostra Hyundai sono stati equilibrati prima della consegna. È comunque consigliabile equilibrare le ruote periodicamente. I090A01S-GTT QUANDO SOSTITUIRE I PNEUMATICI
Indicator di consumo
SI080A1-FT INDICATORI DI USURA DEI PNEUMATICI I pneumatici della Vostra Hyundai sono dotati di indicatori di usura. Quando compaiono, occorre sostituirele gomme al più presto.
I pneumatici originali montati sullavostra vettura sono dotati di indicatori d'usura. Gli indicatori d'usura del battistrada appaiono quando laprofondità del battistrada è di 1,6 mm. Quando gli indicatori d'usura appaiono in quantità sufficiente aformare una barra completa di traverso a due o più scolpiture del battistrada, è ora di cambiare legomme. Per la sostituzione, utilizzare sempre e solo pneumatici della misura raccomandata. Se si cambiano anchei cerchi, la larghezza e il disassamento

8INFORMAZIONI GENERALI

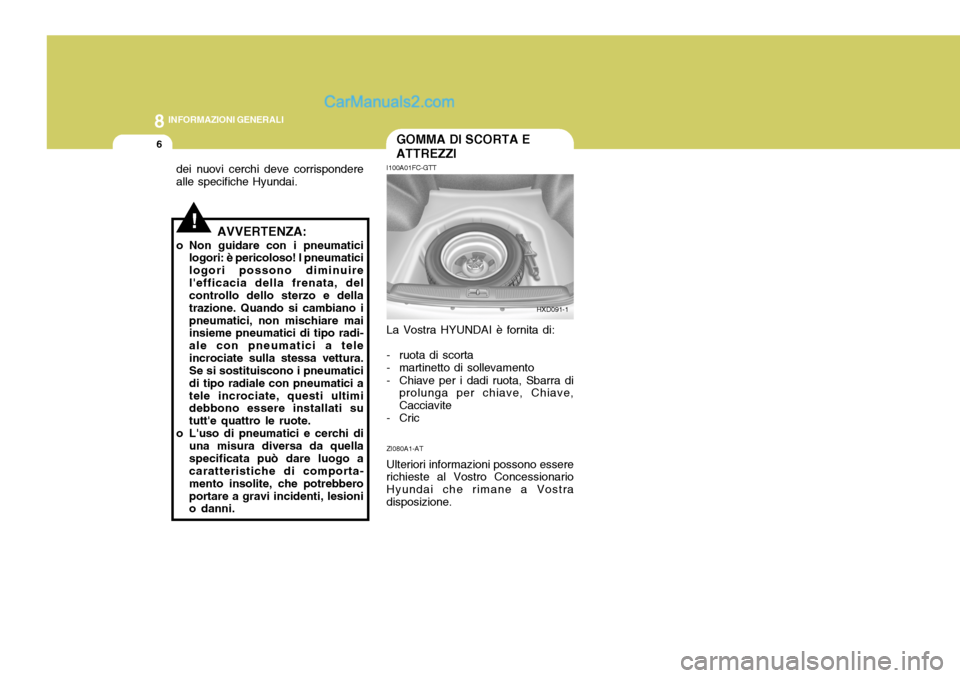

6GOMMA DI SCORTA E ATTREZZI
I100A01FC-GTT
dei nuovi cerchi deve corrispondere alle specifiche Hyundai.
AVVERTENZA:
o Non guidare con i pneumatici logori: è pericoloso! I pneumaticilogori possono diminuirel'efficacia della frenata, del controllo dello sterzo e della trazione. Quando si cambiano ipneumatici, non mischiare mai insieme pneumatici di tipo radi- ale con pneumatici a teleincrociate sulla stessa vettura. Se si sostituiscono i pneumatici di tipo radiale con pneumatici atele incrociate, questi ultimi debbono essere installati su tutt'e quattro le ruote.
o L'uso di pneumatici e cerchi di una misura diversa da quellaspecificata può dare luogo a caratteristiche di comporta- mento insolite, che potrebberoportare a gravi incidenti, lesioni o danni.
!
La Vostra HYUNDAI è fornita di:
- ruota di scorta
- martinetto di sollevamento
- Chiave per i dadi ruota, Sbarra diprolunga per chiave, Chiave, Cacciavite
- Cric
HXD091-1
ZI080A1-AT Ulteriori informazioni possono essere richieste al Vostro Concessionario Hyundai che rimane a Vostradisposizione.

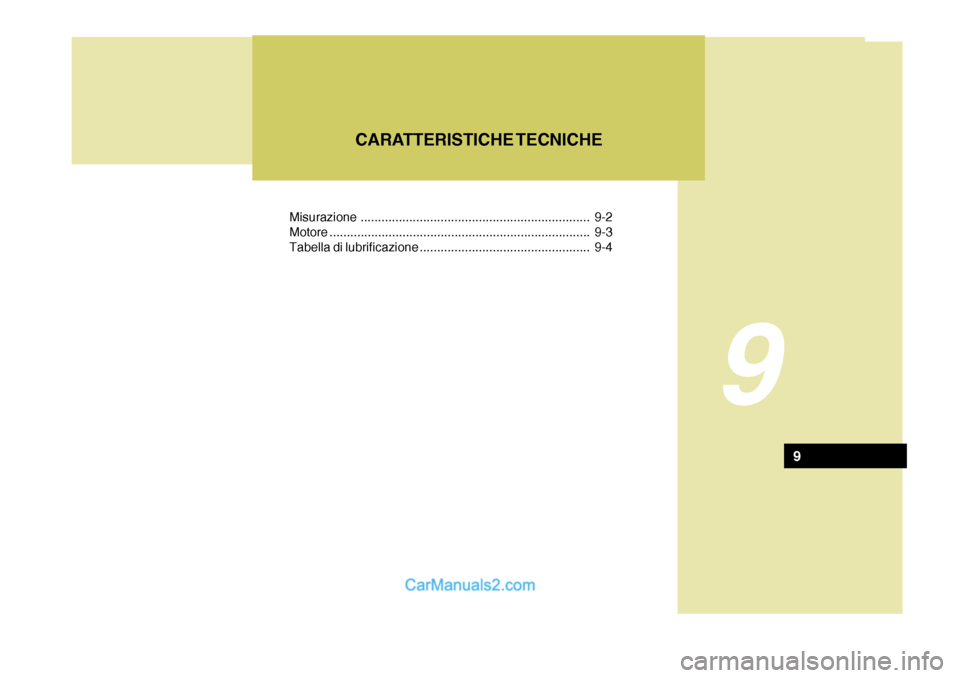

Misurazione .................................................................. 9-2 Motore........................................................................... 9-3
Tabella di lubrificazione ................................................. 9-4 CARATTERISTICHE TECNICHE
9
9

9 CARATTERISTICHE TECNICHE
2
J010A02E-GTT MISURAZIONE
Tipo Gioco ruoteCorsa cremagliera Tipo di pompa olio Pignone e cremagliera0 ~ 30 mm 144 mmTipo a palette
J060A01S-GTT SISTEMA D'ALIMENTAZIONE
J020A01E-GTT SERVOSTERZO J030A02E-GTT PNEUMATICI J050A01E-ATT FRENI
Circuito idraulico sdoppiato con servofreno Dischi ventilati Disco pieno (con ABS)Tamburi (senza ABS) Cavo
Tipo Tipo freni ant,Tipo freni post,Freno di stazion
Particolare BatteriaAlternatore
J040A03E-GTT IMPIANTO ELETTRICO
Benzina
MF45AH, MF60AH(12V) 90A (13,5V)
mm
Diesel
CMF 80 AH 120A (12V)
Kpa(psi)
Capacità serbatoio del carburanteLiter
55 US,gal
14,5 Imp,gal
12
1425 2610 14851475
Lunghezza complessivaLarghezza complessiva Altezza complessiva (veic,scarico)Interasse ruote Carreggiata
Ant. Post.
4 Porte
4525 1725 5 Porte
45201720Dimensioni
185/65 R15 195/60 R15
Pneumatici Standard OptionalPressione
210 (30)

9
CARATTERISTICHE TECNICHE
3
ARIA COND,SPENTA ARIA COND,ACCESANGK CHAMPION Per regolare Per controllare
VOCE
Tipo di motore Minimo (gir/imin) Candele Distanza tra gli elettrodi Gioco valvole (Motore freddo: 20 ± 5°C) Messa in fase accensione Ordine di accensioneMOTORE
J070A06E-GTT DIESEL
2,0 4 cilindri in linea SOHC
750 ± 100 800 ± 100- - -
REGISTRO (Auto)
(1,6 DOHC / Diesel)
REGISTRO (Auto)
(1,6 DOHC / Diesel)
-
BENZINA
1,6/2,0 4 cilindri in linea DOHC
700 ± 100 (1,6 L), 700 ± 100 (2,0 L)750 ± 100 (1,6 L), 750 ± 100 (2,0 L) BKR5ES-11
RC10YC4
1,0 ~ 1,1 mm
0,17 ~ 0,23 mm (2,0 DOHC) 0,25 ~ 0,31 mm (2,0 DOHC) 0,12 ~ 0,28 mm (2,0 DOHC) 0,20 ~ 0,38 mm (2,0 DOHC)
BTDC 9° ± 5° (1,6L), BTDC 8° ± 5° (2,0L)
1 - 3 - 4 - 2
Aspirazione ScaricoAspirazione Scarico

9 CARATTERISTICHE TECNICHE

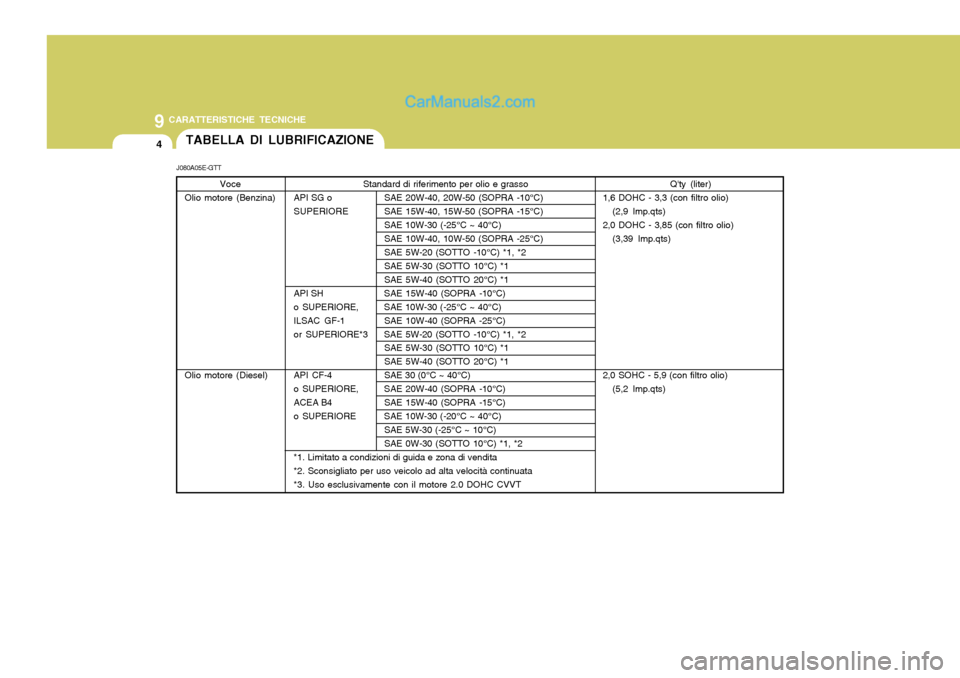

4TABELLA DI LUBRIFICAZIONE
J080A05E-GTT Standard di riferimento per olio e grasso
API SG o SAE 20W-40, 20W-50 (SOPRA -10°C)
SUPERIORE SAE 15W-40, 15W-50 (SOPRA -15°C) SAE 10W-30 (-25°C ~ 40°C)SAE 10W-40, 10W-50 (SOPRA -25°C)SAE 5W-20 (SOTTO -10°C) *1, *2SAE 5W-30 (SOTTO 10°C) *1SAE 5W-40 (SOTTO 20°C) *1
API SH SAE 15W-40 (SOPRA -10°C)
o SUPERIORE, SAE 10W-30 (-25°C ~ 40°C)
ILSAC GF-1 SAE 10W-40 (SOPRA -25°C)
or SUPERIORE*3 SAE 5W-20 (SOTTO -10°C) *1, *2 SAE 5W-30 (SOTTO 10°C) *1SAE 5W-40 (SOTTO 20°C) *1
API CF-4 SAE 30 (0°C ~ 40°C)
o SUPERIORE, SAE 20W-40 (SOPRA -10°C)
ACEA B4 SAE 15W-40 (SOPRA -15°C)
o SUPERIORE SAE 10W-30 (-20°C ~ 40°C) SAE 5W-30 (-25°C ~ 10°C)SAE 0W-30 (SOTTO 10°C) *1, *2
*1. Limitato a condizioni di guida e zona di vendita*2. Sconsigliato per uso veicolo ad alta velocità continuata*3. Uso esclusivamente con il motore 2.0 DOHC CVVT
Voce
Olio motore (Benzina) Olio motore (Diesel)
Q'ty (liter)
1,6 DOHC - 3,3 (con filtro olio) (2,9 Imp.qts)
2,0 DOHC - 3,85 (con filtro olio) (3,39 Imp.qts)
2,0 SOHC - 5,9 (con filtro olio) (5,2 Imp.qts)

9
CARATTERISTICHE TECNICHE
5

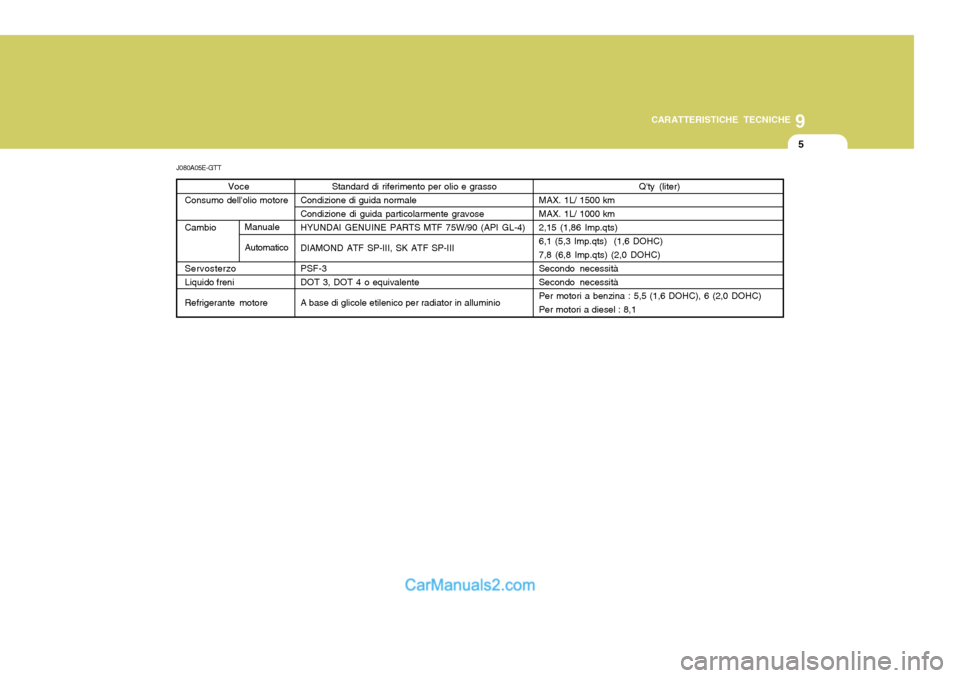

Voce
Consumo dell'olio motore Cambio Servosterzo Liquido freni Refrigerante motore Standard di riferimento per olio e grasso
Condizione di guida normale Condizione di guida particolarmente gravoseHYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4) DIAMOND ATF SP-III, SK ATF SP-IIIPSF-3 DOT 3, DOT 4 o equivalente A base di glicole etilenico per radiator in alluminio
Q'ty (liter)
MAX. 1L/ 1500 km MAX. 1L/ 1000 km2,15 (1,86 Imp.qts)6,1 (5,3 Imp.qts) (1,6 DOHC)7,8 (6,8 Imp.qts) (2,0 DOHC)Secondo necessitàSecondo necessitàPer motori a benzina : 5,5 (1,6 DOHC), 6 (2,0 DOHC)Per motori a diesel : 8,1
Manuale Automatico
J080A05E-GTT

INDICE ANALITICO
