1CARATTERISTICHE DELLA VETTURA
38
Il Segnalatore di Conferma Funzione (SRI) dell'SRS, sul quadro strumentazione, lampeggerà per circa 6 secondi dopo che la chiavetta dell'accensione è stata girata in posizione "ON" oppure dopol'avviamento del motore, dopo di che l'SRI si dovrebbe spegnere.
B240B02L
il loro posto a sedere sia equipaggiato o meno di air bag, al fine di minimizzare il rischio di ferimento grave o decessonell'eventualiltà di un incidente. Non sedere né appogglarsi troppo vicino all'air bag.
B240B02A-GTT Componenti e Funzioni dell'SRS L'SRS è composto dal seguenti componenti:
- Modulo Air Bag lato guidatore
- Modulo Air Bag lato passeggero
- Segnalatore di Conterma Funzione
(SRI) dell'SRS
- Modulo di Comando SRS (SRSCM) L'SRSCM tiene sotto costante controllo tutti gli elementi quando l'accensione è su "ON", per determinare se un urtofrontale o pressoché frontale è sufficientemente violento da richiedere il gonfiaggio dell'air bag.
B240B01L

1
CARATTERISTICHE DELLA VETTURA
39
Gonfiandosi, l'airbag combina la pro- pria azione con quella delle cinture disicurezza (se correttamente allacciate), e rallenta il movimento in avanti del guidatore e del passeggero anteriore,riducendo così il rischio di lesioni alla testa ed al petto. Una volta gonfiatosi completamente, l'air bag inizia a sgonfiarsi immediatamente, consentendo alguidatore la visibilità in avanti e la possibilità di manovrare lo sterzo del veicolo.
B240B03L
B240B04E
Airbag lato passeggero
I moduli dell'airbag sono disposti al centro del volante e nel pannello lato passeggero, sopra al vano portaoggetti. Quando la centralina delsistema SRS (SRSCM) rileva un impatto di una certa consistenza nella parte anteriore del veicolo, fa gonfiareimmediatamente gli airbag. Al momento dello spiegamento, i punti di apertura a strappo saldati direttamente sul coperchietto del pacchetto si separeranno per via dellapressione dovuta all'espansione dell'air bag, e l'ulteriore apertura del coperchio permetterà all'air bag di gonfiarsicompletamente. ATTENZIONE:
Se sul veicolo s'installa un contenitore con deodorante liquido per l'ambiente, evitare diposizionarlo accanto al quadro strumenti oppure sulla superficie della plancia. In caso di perdita diliquido, queste parti (quadro strumenti, plancia o ventilatore per l'aria) potrebbero rimaneredanneggiate. Lavare queste parti immediata- mente, con acqua.
!
Airbag lato passeggero
B240B05L

1CARATTERISTICHE DELLA VETTURA
40

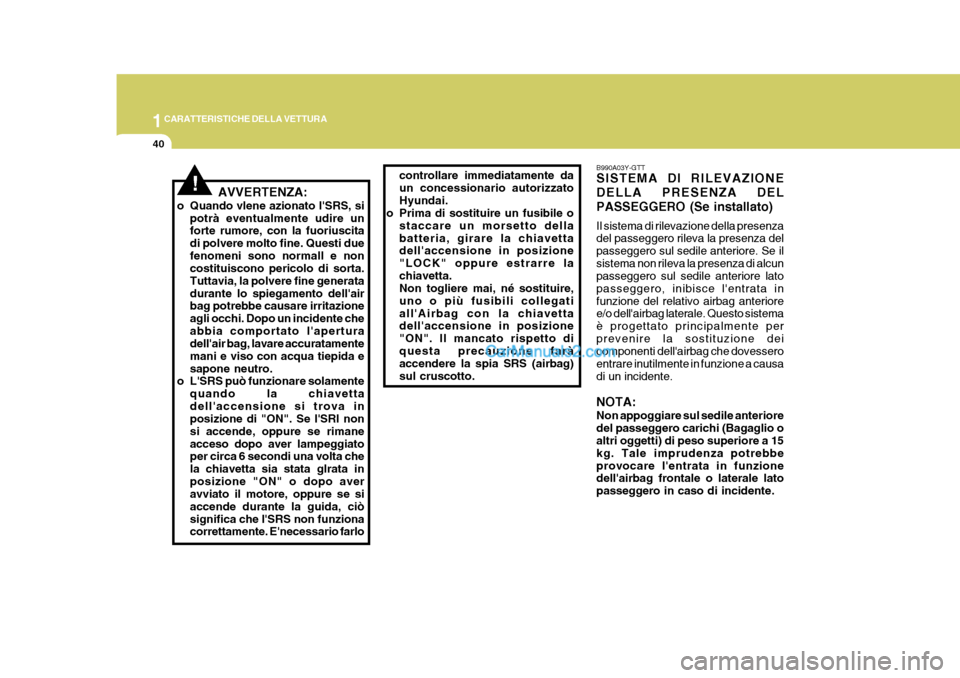

B990A03Y-GTT SISTEMA DI RILEVAZIONE DELLA PRESENZA DELPASSEGGERO (Se installato) Il sistema di rilevazione della presenza del passeggero rileva la presenza del passeggero sul sedile anteriore. Se ilsistema non rileva la presenza di alcun passeggero sul sedile anteriore lato passeggero, inibisce l'entrata infunzione del relativo airbag anteriore e/o dell'airbag laterale. Questo sistema è progettato principalmente perprevenire la sostituzione dei componenti dell'airbag che dovessero entrare inutilmente in funzione a causadi un incidente. NOTA: Non appoggiare sul sedile anteriore del passeggero carichi (Bagaglio o altri oggetti) di peso superiore a 15 kg. Tale imprudenza potrebbeprovocare l'entrata in funzione dell'airbag frontale o laterale lato passeggero in caso di incidente.
AVVERTENZA:
o Quando vlene azionato l'SRS, si potrà eventualmente udire un forte rumore, con la fuoriuscita di polvere molto fine. Questi duefenomeni sono normall e non costituiscono pericolo di sorta. Tuttavia, la polvere fine generatadurante lo spiegamento dell'air bag potrebbe causare irritazione agli occhi. Dopo un incidente cheabbia comportato l'apertura dell'air bag, lavare accuratamente mani e viso con acqua tiepida esapone neutro.
o L'SRS può funzionare solamente
quando la chiavettadell'accensione si trova in posizione di "ON". Se l'SRI non si accende, oppure se rimaneacceso dopo aver lampeggiato per circa 6 secondi una volta che la chiavetta sia stata glrata inposizione "ON" o dopo aver avviato il motore, oppure se si accende durante la guida, ciòsignifica che l'SRS non funziona correttamente. E'necessario farlo
!
controllare immediatamente da un concessionario autorizzatoHyundai.
o Prima di sostituire un fusibile o
staccare un morsetto dellabatteria, girare la chiavetta dell'accensione in posizione "LOCK" oppure estrarre lachiavetta. Non togliere mai, né sostituire, uno o più fusibili collegatiall'Airbag con la chiavetta dell'accensione in posizione "ON". Il mancato rispetto diquesta precauzione farà accendere la spia SRS (airbag) sul cruscotto.

1
CARATTERISTICHE DELLA VETTURA
41
B990B02Y

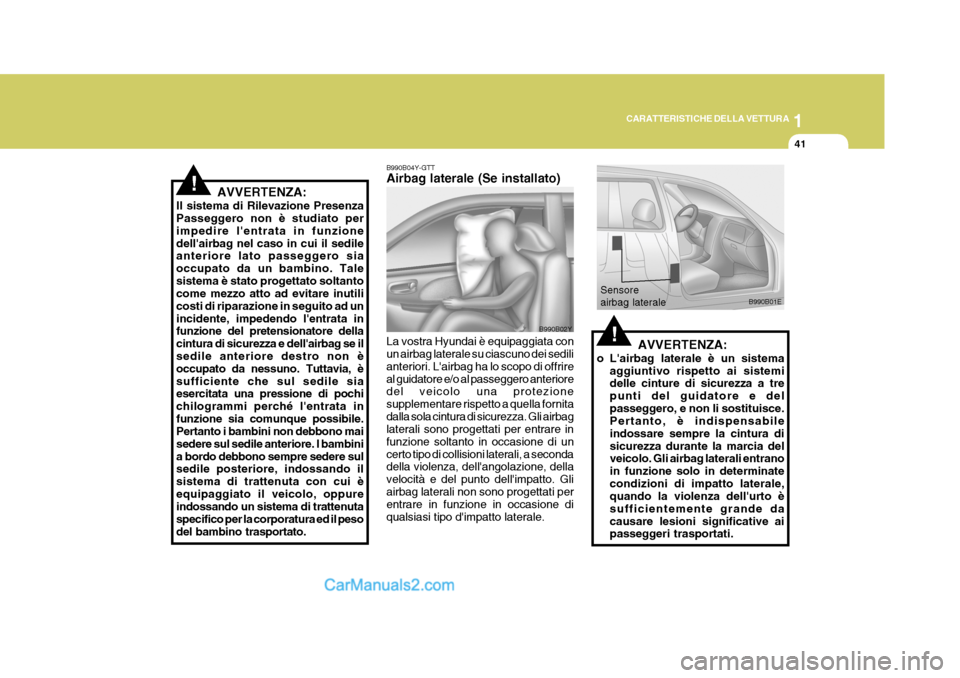

B990B04Y-GTT Airbag laterale (Se installato) La vostra Hyundai è equipaggiata con un airbag laterale su ciascuno dei sedili anteriori. L'airbag ha lo scopo di offrireal guidatore e/o al passeggero anteriore del veicolo una protezione supplementare rispetto a quella fornitadalla sola cintura di sicurezza. Gli airbag laterali sono progettati per entrare in funzione soltanto in occasione di uncerto tipo di collisioni laterali, a seconda della violenza, dell'angolazione, della velocità e del punto dell'impatto. Gliairbag laterali non sono progettati per entrare in funzione in occasione di qualsiasi tipo d'impatto laterale.
AVVERTENZA:
Il sistema di Rilevazione Presenza Passeggero non è studiato per impedire l'entrata in funzionedell'airbag nel caso in cui il sedile anteriore lato passeggero sia occupato da un bambino. Talesistema è stato progettato soltanto come mezzo atto ad evitare inutili
costi di riparazione in seguito ad unincidente, impedendo l'entrata in funzione del pretensionatore della cintura di sicurezza e dell'airbag se il sedile anteriore destro non è occupato da nessuno. Tuttavia, èsufficiente che sul sedile sia esercitata una pressione di pochi chilogrammi perché l'entrata infunzione sia comunque possibile. Pertanto i bambini non debbono mai sedere sul sedile anteriore. I bambinia bordo debbono sempre sedere sul sedile posteriore, indossando il sistema di trattenuta con cui èequipaggiato il veicolo, oppure indossando un sistema di trattenuta specifico per la corporatura ed il pesodel bambino trasportato.
!
AVVERTENZA:
o L'airbag laterale è un sistema aggiuntivo rispetto ai sistemi delle cinture di sicurezza a tre punti del guidatore e delpasseggero, e non li sostituisce. Pertanto, è indispensabile indossare sempre la cintura disicurezza durante la marcia del veicolo. Gli airbag laterali entrano in funzione solo in determinatecondizioni di impatto laterale, quando la violenza dell'urto è sufficientemente grande dacausare lesioni significative ai passeggeri trasportati.!
B990B01ESensore airbag laterale

1CARATTERISTICHE DELLA VETTURA
42
o Per ottenere la miglior protezionepossibile dal sistema degli airbag laterali, ed al fine di evitare le lesioni che potrebbero esserecausate dagli airbag laterali al momento dell'entrata in funzione, è importante che il guidatore ed ilpasseggero anteriore siedano in posizione eretta, con la cintura di sicurezza correttamenteallacciata. Il guidatore deve te- nere le mani sul volante nella posizione corrispondente a quelladelle lancette di un orologio che segna le ore 9:00 e le ore 3:00. Il passeggero deve tenere mani ebraccia appoggiate in grembo.
o Non usare mai nessun tipo di
coprisedile come accessorio.
o L'uso dei coprisedili potrebbe ridurre l'effetto del sistema.
o Non installare nessun tipo di accessorio sugli airbag laterali o in prossimità di questi.
o Non applicare mai una forza eccessiva sul fianco del sedile.
o Non appoggiare nessun tipo di
oggetto sopra l'airbag, oppure tra l'airbag e il proprio corpo.

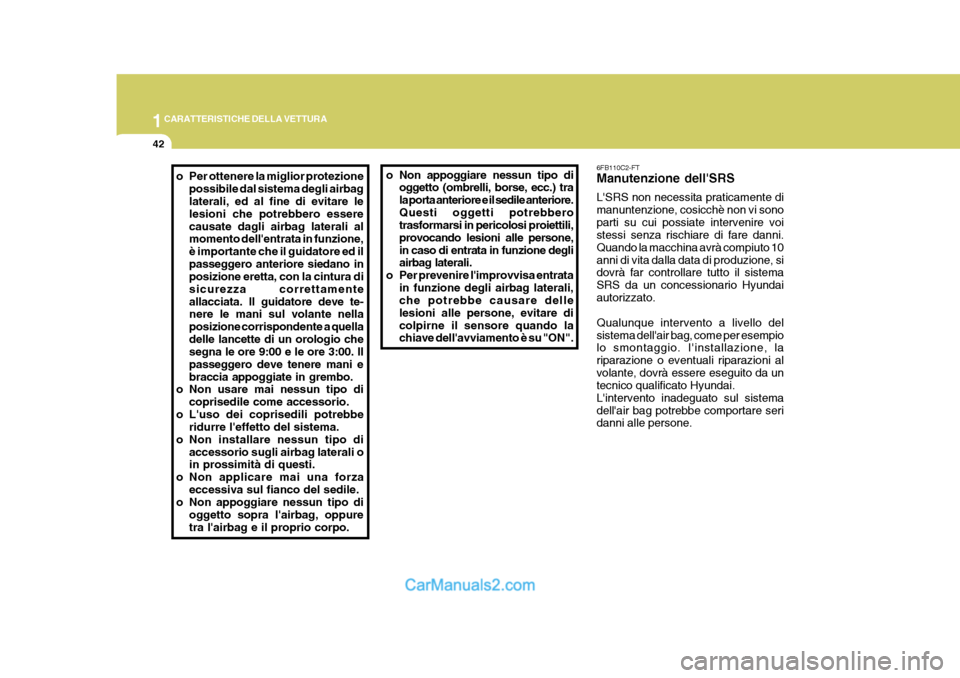

6FB110C2-FT Manutenzione dell'SRS L'SRS non necessita praticamente di manuntenzione, cosicchè non vi sonoparti su cui possiate intervenire voi stessi senza rischiare di fare danni. Quando la macchina avrà compiuto 10anni di vita dalla data di produzione, si dovrà far controllare tutto il sistema SRS da un concessionario Hyundaiautorizzato. Qualunque intervento a livello del sistema dell'air bag, come per esempio lo smontaggio. I'installazione, la riparazione o eventuali riparazioni alvolante, dovrà essere eseguito da un tecnico qualificato Hyundai. L'intervento inadeguato sul sistemadell'air bag potrebbe comportare seri danni alle persone.
o Non appoggiare nessun tipo di
oggetto (ombrelli, borse, ecc.) tra la porta anteriore e il sedile anteriore.Questi oggetti potrebbero trasformarsi in pericolosi proiettili, provocando lesioni alle persone,in caso di entrata in funzione degli airbag laterali.
o Per prevenire l'improvvisa entrata in funzione degli airbag laterali,che potrebbe causare delle lesioni alle persone, evitare dicolpirne il sensore quando la chiave dell'avviamento è su "ON".

1
CARATTERISTICHE DELLA VETTURA
43

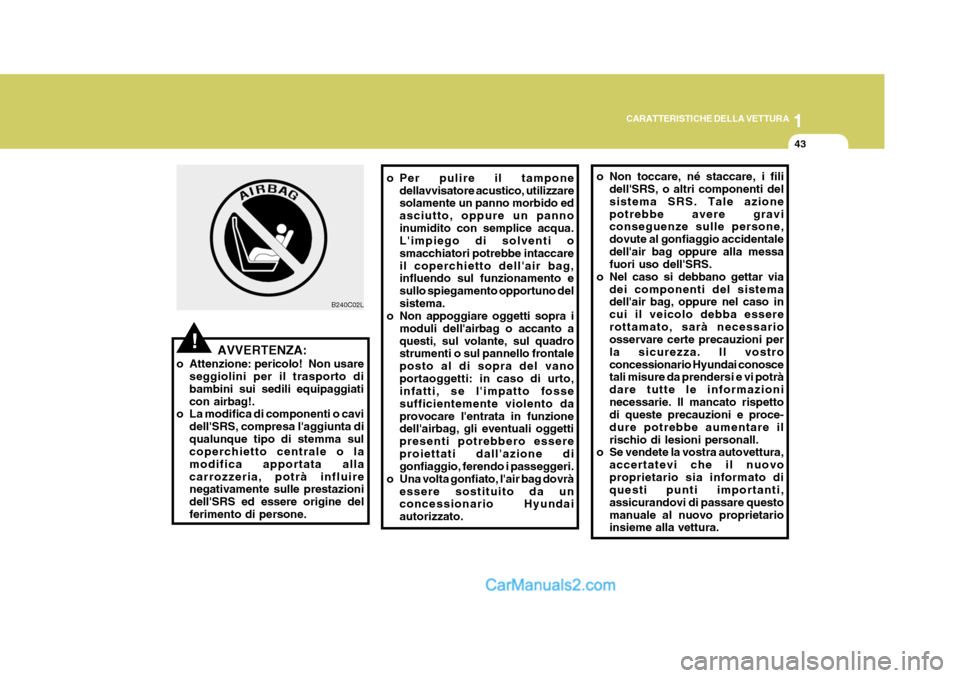

AVVERTENZA:
o Attenzione: pericolo! Non usare seggiolini per il trasporto di bambini sui sedili equipaggiaticon airbag!.
o La modifica di componenti o cavi
dell'SRS, compresa l'aggiunta diqualunque tipo di stemma sul coperchietto centrale o la modifica apportata allacarrozzeria, potrà influire negativamente sulle prestazioni dell'SRS ed essere origine delferimento di persone. o Per pulire il tampone
dellavvisatore acustico, utilizzare solamente un panno morbido ed asciutto, oppure un pannoinumidito con semplice acqua. L'impiego di solventi o smacchiatori potrebbe intaccareil coperchietto dell'air bag, influendo sul funzionamento e sullo spiegamento opportuno delsistema.
o Non appoggiare oggetti sopra i
moduli dell'airbag o accanto aquesti, sul volante, sul quadro strumenti o sul pannello frontale posto al di sopra del vanoportaoggetti: in caso di urto, infatti, se l'impatto fosse sufficientemente violento daprovocare l'entrata in funzione dell'airbag, gli eventuali oggetti presenti potrebbero essereproiettati dall'azione di gonfiaggio, ferendo i passeggeri.
o Una volta gonfiato, l'air bag dovrà
essere sostituito da unconcessionario Hyundai autorizzato.
!
B240C02L o Non toccare, né staccare, i fili
dell'SRS, o altri componenti del sistema SRS. Tale azionepotrebbe avere gravi conseguenze sulle persone, dovute al gonfiaggio accidentaledell'air bag oppure alla messa fuori uso dell'SRS.
o Nel caso si debbano gettar via dei componenti del sistemadell'air bag, oppure nel caso in cui il veicolo debba essererottamato, sarà necessario osservare certe precauzioni per la sicurezza. Il vostroconcessionario Hyundai conosce tali misure da prendersi e vi potrà dare tutte le informazioninecessarie. Il mancato rispetto di queste precauzioni e proce- dure potrebbe aumentare ilrischio di lesioni personall.
o Se vendete la vostra autovettura,
accertatevi che il nuovoproprietario sia informato di questi punti importanti, assicurandovi di passare questomanuale al nuovo proprietario insieme alla vettura.

1CARATTERISTICHE DELLA VETTURA
44

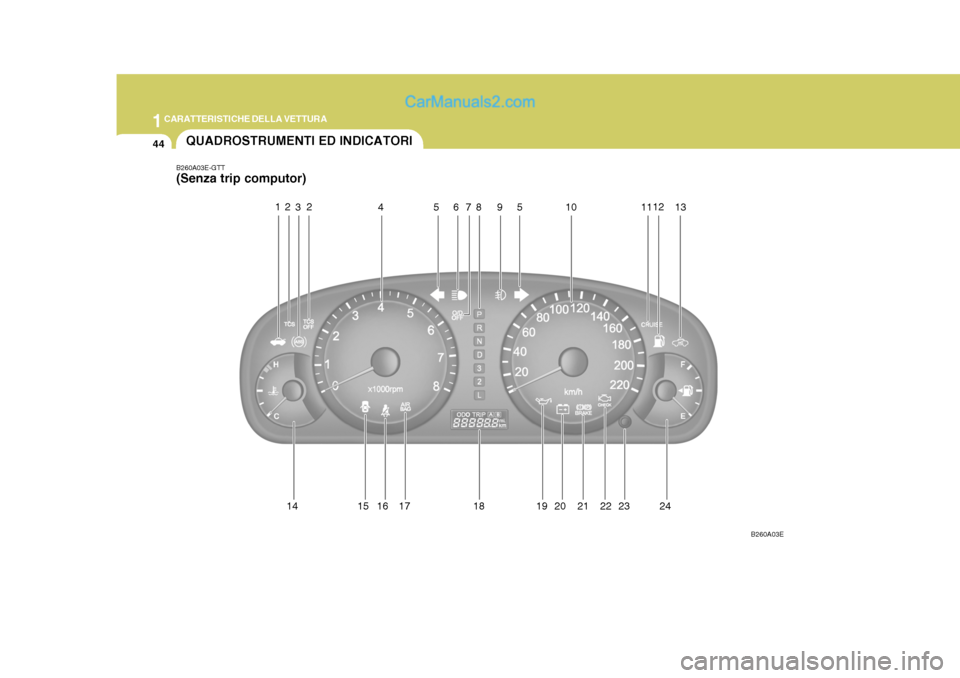

B260A03E-GTT (Senza trip computor)
14 15 16 17 18 19 20 21 22 23 B260A03E
12
34 567
2
8591 0 1 112
13
24
QUADROSTRUMENTI ED INDICATORI

1
CARATTERISTICHE DELLA VETTURA
45

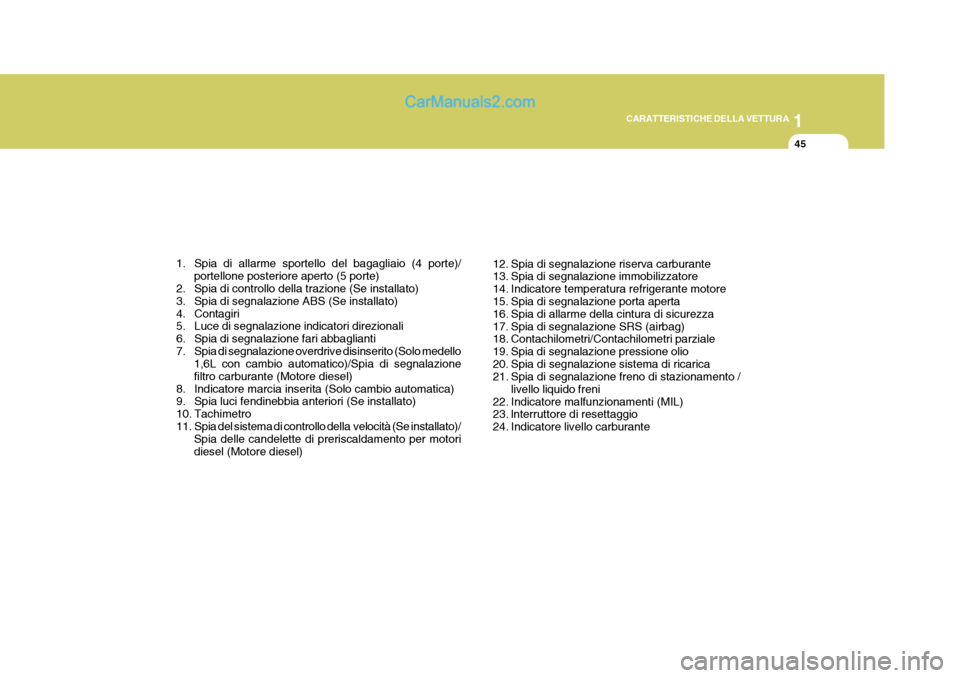

1. Spia di allarme sportello del bagagliaio (4 porte)/ portellone posteriore aperto (5 porte)
2. Spia di controllo della trazione (Se installato)
3. Spia di segnalazione ABS (Se installato)
4. Contagiri
5. Luce di segnalazione indicatori direzionali
6. Spia di segnalazione fari abbaglianti
7. Spia di segnalazione overdrive disinserito (Solo medello 1,6L con cambio automatico)/Spia di segnalazionefiltro carburante (Motore diesel)
8. Indicatore marcia inserita (Solo cambio automatica)
9. Spia luci fendinebbia anteriori (Se installato)
10. Tachimetro
11. Spia del sistema di controllo della velocità (Se installato)/ Spia delle candelette di preriscaldamento per motoridiesel (Motore diesel) 12. Spia di segnalazione riserva carburante
13. Spia di segnalazione immobilizzatore
14. Indicatore temperatura refrigerante motore
15. Spia di segnalazione porta aperta
16. Spia di allarme della cintura di sicurezza
17. Spia di segnalazione SRS (airbag)
18. Contachilometri/Contachilometri parziale
19. Spia di segnalazione pressione olio
20. Spia di segnalazione sistema di ricarica
21. Spia di segnalazione freno di stazionamento /
livello liquido freni
22. Indicatore malfunzionamenti (MIL)
23. lnterruttore di resettaggio
24. Indicatore livello carburante
