2004 Hyundai Elantra Manuale del proprietario (in Italian)

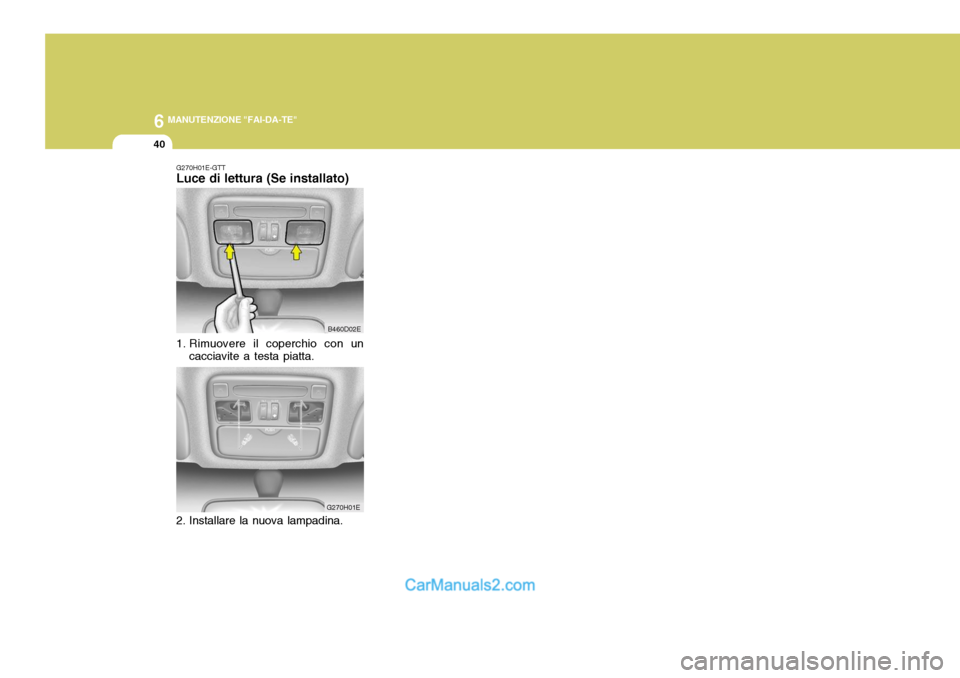

6 MANUTENZIONE "FAI-DA-TE"
40
G270H01E-GTT Luce di lettura (Se installato)
B460D02E
1. Rimuovere il coperchio con un cacciavite a testa piatta.
2. Installare la nuova lampadina. G270H01E

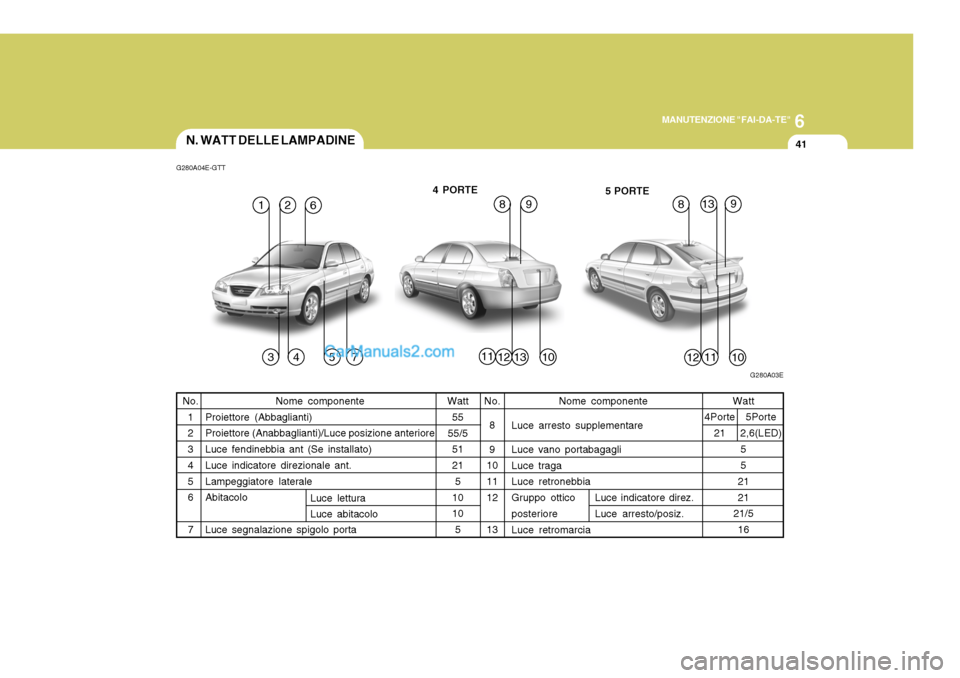

6
MANUTENZIONE "FAI-DA-TE"
41N. WATT DELLE LAMPADINE
Nome componente
Proiettore (Abbaglianti) Proiettore (Anabbaglianti)/Luce posizione anteriore Luce fendinebbia ant (Se installato) Luce indicatore direzionale ant. Lampeggiatore laterale Abitacolo Luce segnalazione spigolo porta Watt
55
55/5 51 215
10 10 5
G280A04E-GTT
Watt
5 5
2121
21/5
16
No.
1 2 3 4 5 6 7 No.
8 9
10 11 12 13 Nome componente
Luce arresto supplementare Luce vano portabagagli Luce traga Luce retronebbia Gruppo ottico posteriore Luce retromarcia
4 PORTE 5 PORTE
Luce lettura Luce abitacolo 4Porte
21 5Porte
2,6(LED)
Luce indicatore direz. Luce arresto/posiz.
1357
4
G280A03E
16
31110
8
111012
8132
12
99

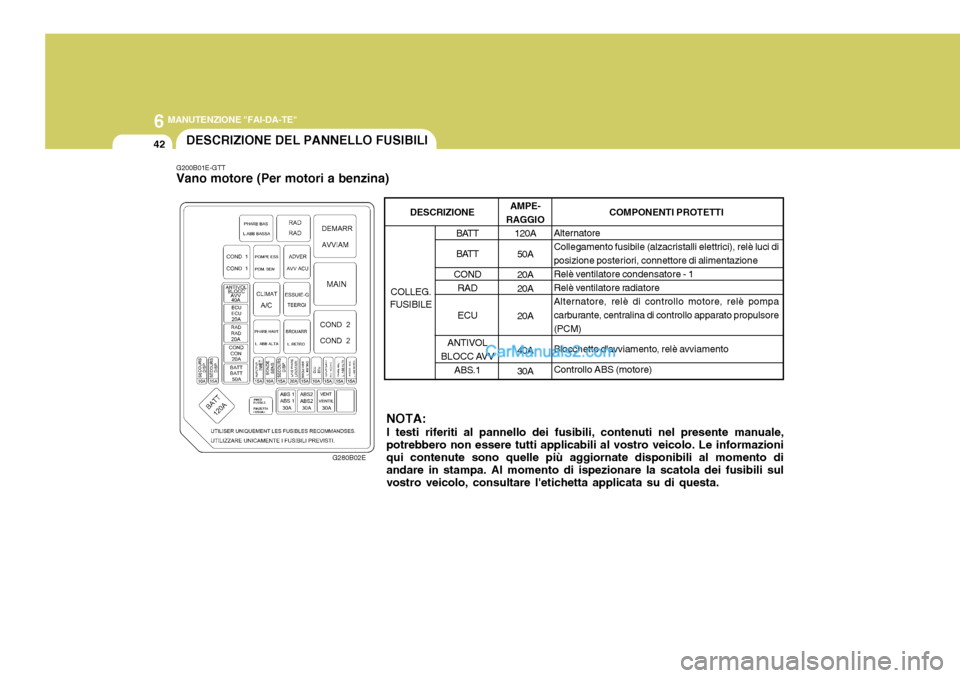

6 MANUTENZIONE "FAI-DA-TE"
42DESCRIZIONE DEL PANNELLO FUSIBILI
G200B01E-GTT
Vano motore (Per motori a benzina)
G280B02ENOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale,
potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare in stampa. Al momento di ispezionare la scatola dei fusibili sulvostro veicolo, consultare l'etichetta applicata su di questa. AMPE-
RAGGIO
120A
50A 20A 20A 20A 40A 30A COMPONENTI PROTETTI
Alternatore
Collegamento fusibile (alzacristalli elettrici), relè luci di
posizione posteriori, connettore di alimentazione
Relè ventilatore condensatore - 1
Relè ventilatore radiatore
Alternatore, relè di controllo motore, relè pompa
carburante, centralina di controllo apparato propulsore(PCM)
Blocchetto d'avviamento, relè avviamento Controllo ABS (motore)
BATT
BATT
COND RAD ECU
ANTIVOL
BLOCC AVV ABS.1
COLLEG.
FUSIBILE
DESCRIZIONE

6

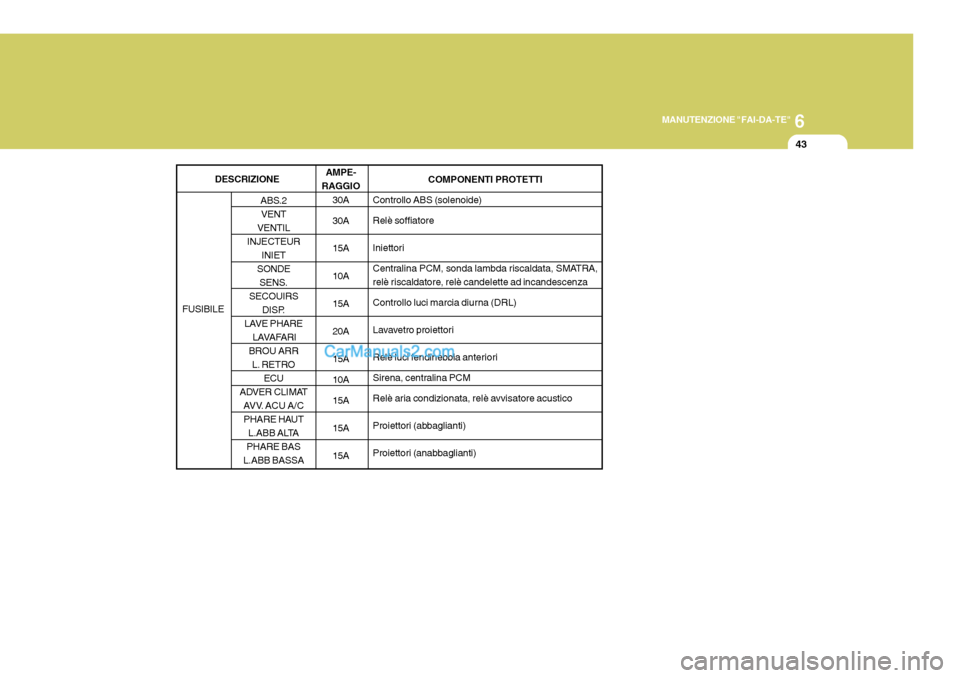

MANUTENZIONE "FAI-DA-TE"
43
COMPONENTI PROTETTI
Controllo ABS (solenoide) Relè soffiatore
Iniettori
Centralina PCM, sonda lambda riscaldata, SMATRA,
relè riscaldatore, relè candelette ad incandescenza
Controllo luci marcia diurna (DRL)
Lavavetro proiettori
Relè luci fendinebbia anteriori
Sirena, centralina PCM
Relè aria condizionata, relè avvisatore acustico
Proiettori (abbaglianti)
Proiettori (anabbaglianti)
AMPE-
RAGGIO
30A 30A 15A 10A 15A 20A 15A 10A 15A 15A15A
ABS.2VENT
VENTIL
INJECTEUR INIET
SONDE SENS.
SECOUIRS DISP.
LAVE PHARE LAVAFARI
BROU ARR L. RETRO ECU
ADVER CLIMAT AVV. ACU A/C
PHARE HAUT L.ABB ALTA
PHARE BAS
L.ABB BASSA
FUSIBILE
DESCRIZIONE

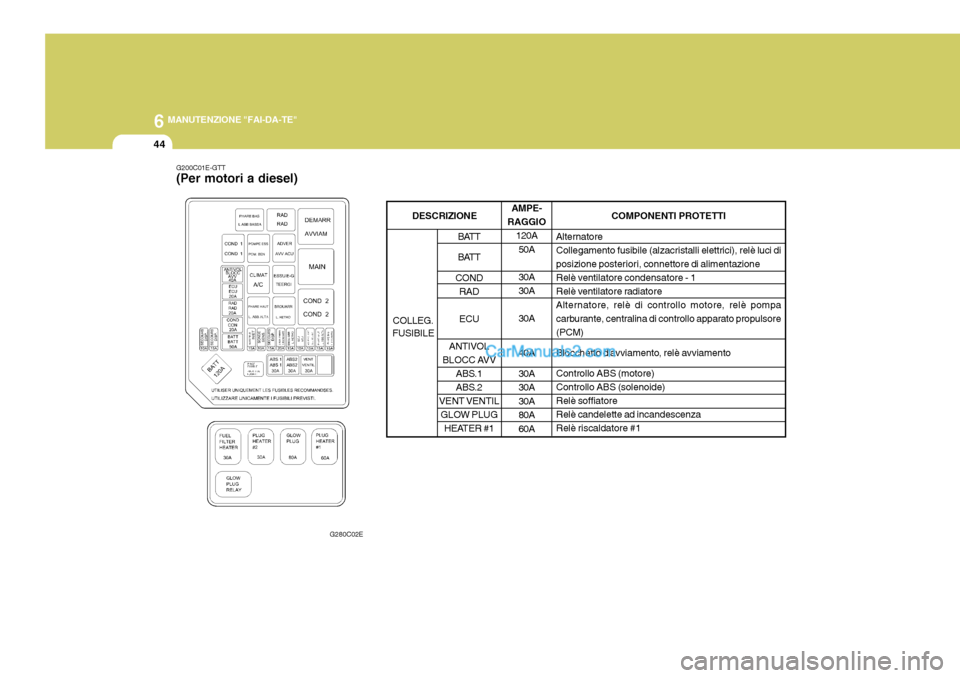

6 MANUTENZIONE "FAI-DA-TE"
44
G280C02E
G200C01E-GTT
(Per motori a diesel)
AMPE-
RAGGIO
120A50A 30A 30A 30A 40A 30A 30A30A80A60A COMPONENTI PROTETTI
Alternatore
Collegamento fusibile (alzacristalli elettrici), relè luci di
posizione posteriori, connettore di alimentazione
Relè ventilatore condensatore - 1
Relè ventilatore radiatore
Alternatore, relè di controllo motore, relè pompa
carburante, centralina di controllo apparato propulsore(PCM)
Blocchetto d'avviamento, relè avviamentoControllo ABS (motore) Controllo ABS (solenoide)Relè soffiatoreRelè candelette ad incandescenzaRelè riscaldatore #1
BATT
BATT
COND RAD ECU
ANTIVOL
BLOCC AVV ABS.1
ABS.2
VENT VENTIL GLOW PLUG HEATER #1
COLLEG.
FUSIBILE
DESCRIZIONE

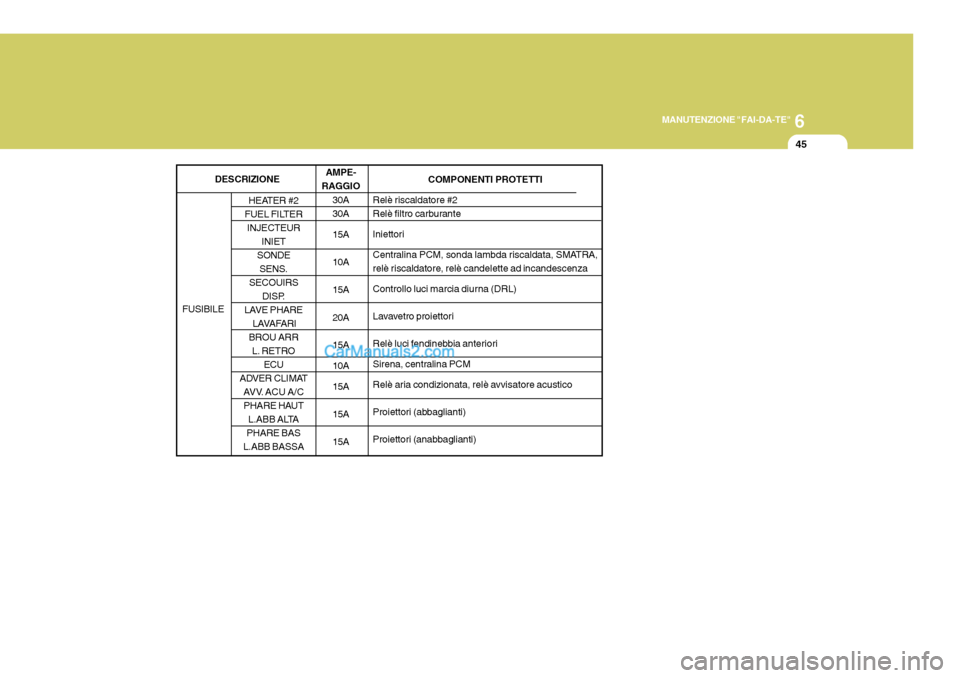

6
MANUTENZIONE "FAI-DA-TE"
45
AMPE-
RAGGIO
30A 30A 15A 10A 15A 20A 15A 10A15A 15A 15A COMPONENTI PROTETTI
Relè riscaldatore #2
Relè filtro carburante
Iniettori
Centralina PCM, sonda lambda riscaldata, SMATRA,
relè riscaldatore, relè candelette ad incandescenza
Controllo luci marcia diurna (DRL)
Lavavetro proiettori
Relè luci fendinebbia anteriori
Sirena, centralina PCM
Relè aria condizionata, relè avvisatore acustico
Proiettori (abbaglianti)
Proiettori (anabbaglianti)
HEATER #2
FUEL FILTER INJECTEUR INIET
SONDE SENS.
SECOUIRS DISP.
LAVE PHARE LAVAFARI
BROU ARR L. RETRO ECU
ADVER CLIMAT AVV. ACU A/C
PHARE HAUT L.ABB ALTA
PHARE BAS
L.ABB BASSA
FUSIBILE
DESCRIZIONE

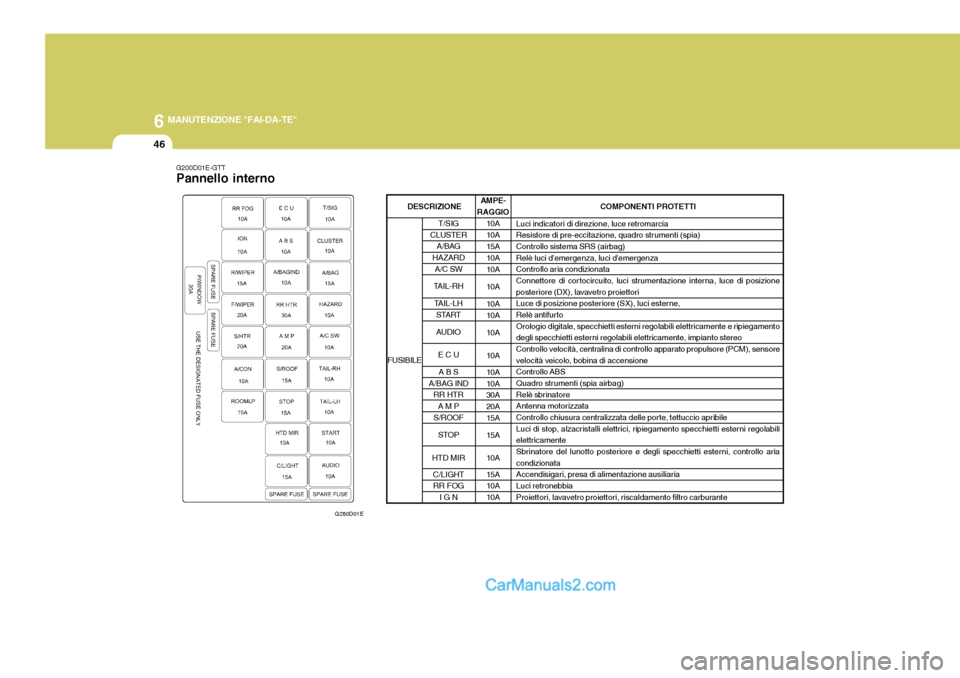

6 MANUTENZIONE "FAI-DA-TE"
46
G200D01E-GTT Pannello interno
G280D01EAMPE-
RAGGIO
10A 10A15A10A10A 10A 10A 10A 10A 10A 10A 10A 30A20A 15A 15A 10A 15A 10A 10A COMPONENTI PROTETTI
Luci indicatori di direzione, luce retromarcia
Resistore di pre-eccitazione, quadro strumenti (spia) Controllo sistema SRS (airbag) Relè luci d'emergenza, luci d'emergenza
Controllo aria condizionata
Connettore di cor tocircuito, luci strumentazione interna, luce di posizione
posteriore (DX), lavavetro proiettori
Luce di posizione posteriore (SX), luci esterne,
Relè antifur to
Orologio digitale, specchietti esterni regolabili elettricamente e ripiegamento
degli specchietti esterni regolabili elettricamente, impianto stereo
Controllo velocità, centralina di controllo apparato propulsore (PCM), sensore
velocità veicolo, bobina di accensione Controllo ABS
Quadro strumenti (spia airbag)
Relè sbrinatore
Antenna motorizzata
Controllo chiusura centralizzata delle porte, tettuccio apribile
Luci di stop, alzacristalli elettrici, ripiegamento specchietti esterni regolabili
elettricamente
Sbrinatore del lunotto posteriore e degli specchietti esterni, controllo aria condizionata
Accendisigari, presa di alimentazione ausiliariaLuci retronebbia
Proiettori, lavavetro proiettori, riscaldamento filtro carburante
T/SIG
CLUSTER A/BAG
HAZARD
A/C SW
TAIL-RH
TAIL-LH START
AUDIO
E C UA B S
A/BAG IND
RR HTR
A M P
S/ROOF
STOP
HTD MIR C/LIGHTRR FOG
I G N
FUSIBILE
DESCRIZIONE

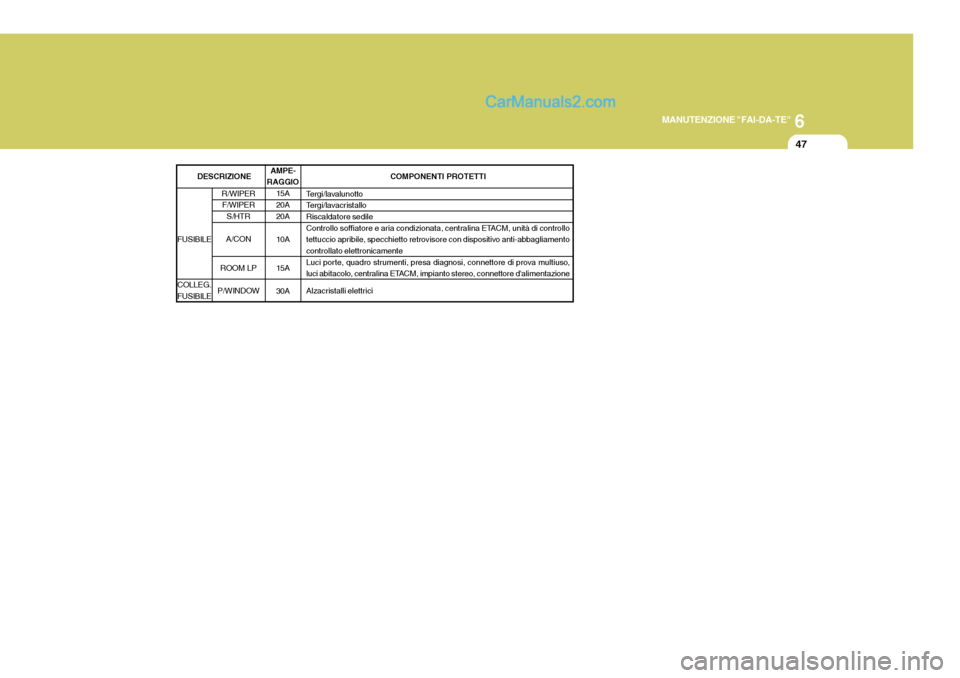

6
MANUTENZIONE "FAI-DA-TE"
47
AMPE-
RAGGIO
15A 20A 20A 10A 15A 30A COMPONENTI PROTETTI
Tergi/lavalunotto
Tergi/lavacristalloRiscaldatore sedile
Controllo soffiatore e aria condizionata, centralina ETACM, unità di controllo
tettuccio apribile, specchietto retrovisore con dispositivo anti-abbagliamentocontrollato elettronicamente
Luci porte, quadro strumenti, presa diagnosi, connettore di prova multiuso,
luci abitacolo, centralina ETACM, impianto stereo, connettore d'alimentazione
Alzacristalli elettrici
R/WIPER F/WIPER
S/HTR
A/CON
ROOM LP
P/WINDOW
FUSIBILE COLLEG. FUSIBILE
DESCRIZIONE
