2004 Alfa Romeo 156 Instrukcja obsługi (in Polish)

POZNAWANIE SAMOCHODU
56

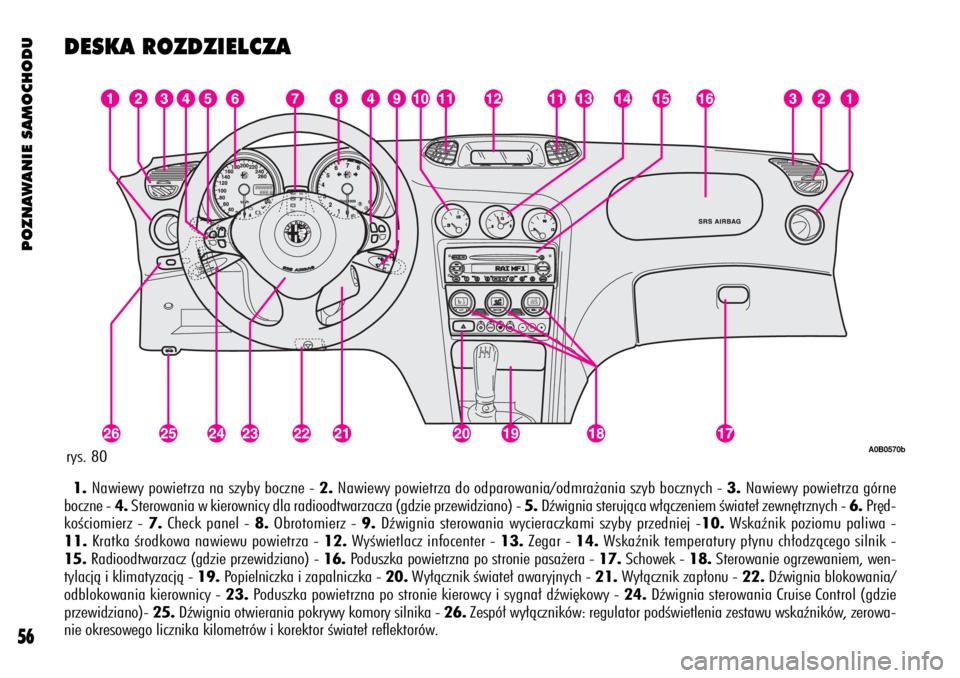

DESKA ROZDZIELCZA
1.Nawiewy powietrza na szyby boczne - 2.Nawiewy powietrza do odparowania/odmra˝ania szyb bocznych - 3.Nawiewy powietrza górne
boczne - 4.Sterowania w kierownicy dla radioodtwarzacza (gdzie przewidziano) - 5.Dêwignia sterujàca w∏àczeniem Êwiate∏ zewn´trznych - 6.Pr´d-
koÊciomierz - 7.Check panel - 8.Obrotomierz - 9.Dêwignia sterowania wycieraczkami szyby przedniej -10.Wskaênik poziomu paliwa -
11.Kratka Êrodkowa nawiewu powietrza - 12.WyÊwietlacz infocenter - 13.Zegar - 14.Wskaênik temperatury p∏ynu ch∏odzàcego silnik -
15.Radioodtwarzacz (gdzie przewidziano) - 16.Poduszka powietrzna po stronie pasa˝era - 17.Schowek - 18.Sterowanie ogrzewaniem, wen-
tylacjà i klimatyzacjà - 19.Popielniczka i zapalniczka - 20.Wy∏àcznik Êwiate∏ awaryjnych - 21.Wy∏àcznik zap∏onu - 22.Dêwignia blokowania/
odblokowania kierownicy - 23.Poduszka powietrzna po stronie kierowcy i sygna∏ dêwi´kowy - 24.Dêwignia sterowania Cruise Control (gdzie
przewidziano)- 25.Dêwignia otwierania pokrywy komory silnika - 26.Zespó∏ wy∏àczników: regulator podÊwietlenia zestawu wskaêników, zerowa-
nie okresowego licznika kilometrów i korektor Êwiate∏ reflektorów.
rys. 80A0B0570b

POZNAWANIE SAMOCHODU
57
ZESTAW WSKAèNIKÓW

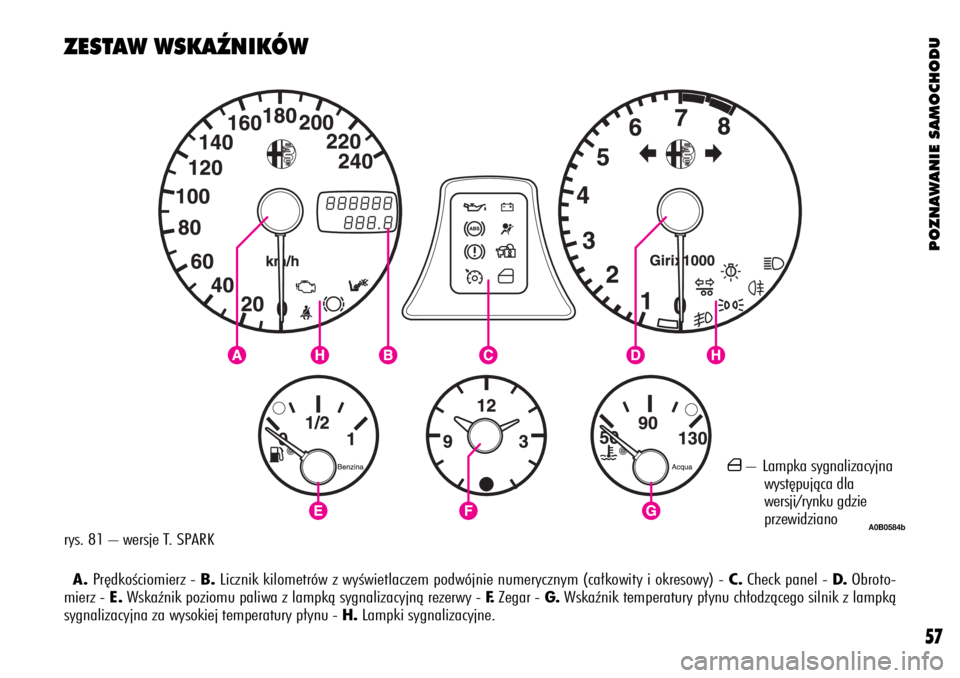

rys. 81 – wersje T. SPARK
A.Pr´dkoÊciomierz - B.Licznik kilometrów z wyÊwietlaczem podwójnie numerycznym (ca∏kowity i okresowy) - C.Check panel - D.Obroto-
mierz - E.Wskaênik poziomu paliwa z lampkà sygnalizacyjnà rezerwy - F.Zegar - G.Wskaênik temperatury p∏ynu ch∏odzàcego silnik z lampkà
sygnalizacyjna za wysokiej temperatury p∏ynu - H.Lampki sygnalizacyjne.A0B0584b
´– Lampka sygnalizacyjna
wyst´pujàca dla
wersji/rynku gdzie
przewidziano

POZNAWANIE SAMOCHODU
58
A0B0596b

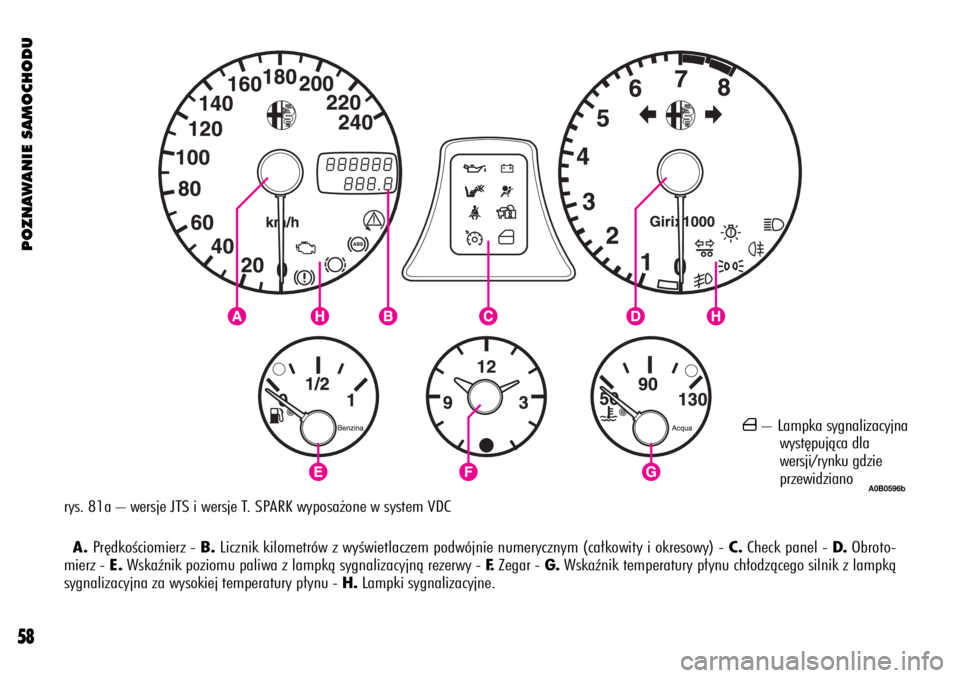

rys. 81a – wersje JTS i wersje T. SPARK wyposa˝one w system VDC
A.Pr´dkoÊciomierz - B.Licznik kilometrów z wyÊwietlaczem podwójnie numerycznym (ca∏kowity i okresowy) - C.Check panel - D.Obroto-
mierz - E.Wskaênik poziomu paliwa z lampkà sygnalizacyjnà rezerwy - F.Zegar - G.Wskaênik temperatury p∏ynu ch∏odzàcego silnik z lampkà
sygnalizacyjna za wysokiej temperatury p∏ynu - H.Lampki sygnalizacyjne.
´– Lampka sygnalizacyjna
wyst´pujàca dla
wersji/rynku gdzie
przewidziano

POZNAWANIE SAMOCHODU
59
A.Pr´dkoÊciomierz - B.Licznik kilometrów z wyÊwietlaczem podwójnie numerycznym (ca∏kowity i okresowy) - C.Check panel - D.Obroto-
mierz - E.Wskaênik poziomu paliwa z lampkà sygnalizacyjnà rezerwy - F.Zegar - G.Wskaênik temperatury p∏ynu ch∏odzàcego silnik z lampkà
sygnalizacyjna za wysokiej temperatury p∏ynu - H.Lampki sygnalizacyjne.

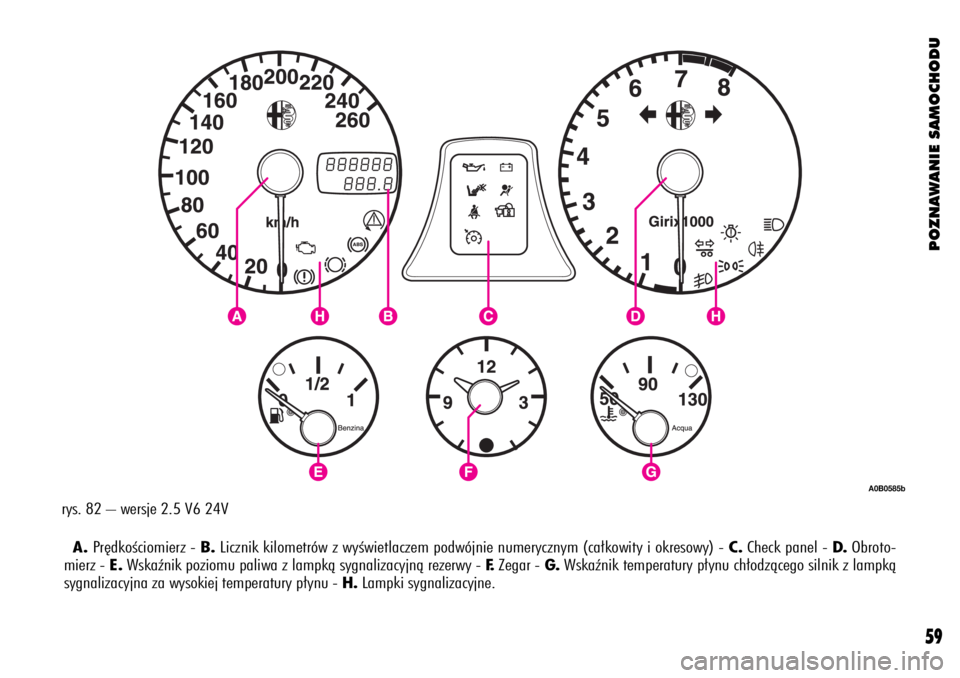

rys. 82 – wersje 2.5 V6 24V
A0B0585b

POZNAWANIE SAMOCHODU
60
A.Pr´dkoÊciomierz - B.Licznik kilometrów z wyÊwietlaczem podwójnie numerycznym (ca∏kowity i okresowy) - C.Check panel - D.Obroto-
mierz - E.Wskaênik poziomu paliwa z lampkà sygnalizacyjnà rezerwy - F.Zegar - G.Wskaênik temperatury p∏ynu ch∏odzàcego silnik z lampkà
sygnalizacyjna za wysokiej temperatury p∏ynu - H.Lampki sygnalizacyjne.

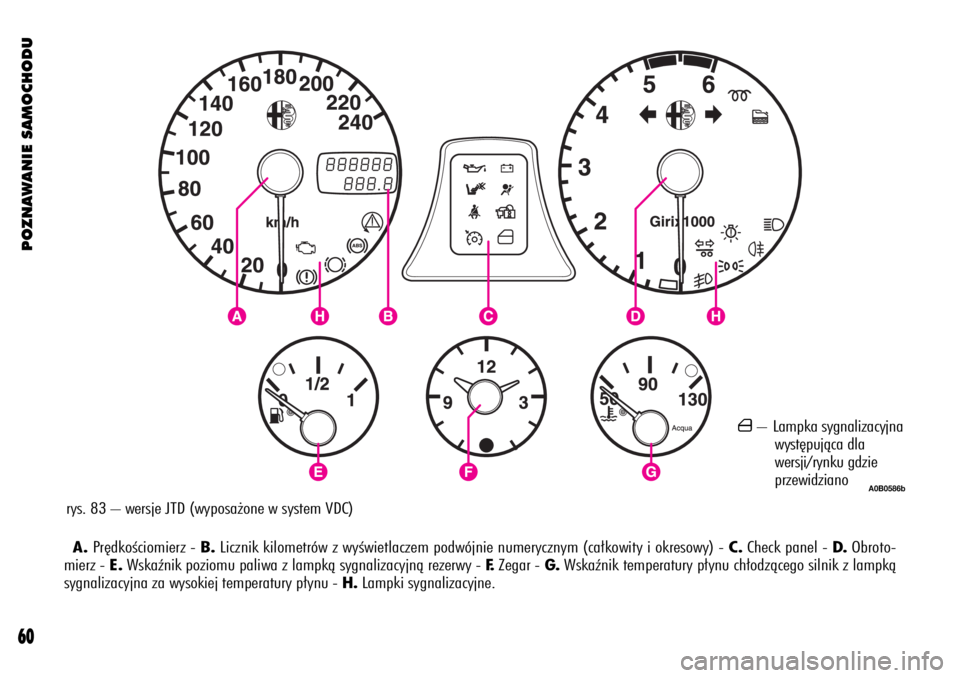

rys. 83 – wersje JTD (wyposa˝one w system VDC)
A0B0586b
´– Lampka sygnalizacyjna
wyst´pujàca dla
wersji/rynku gdzie
przewidziano

POZNAWANIE SAMOCHODU
61
A0B0597b

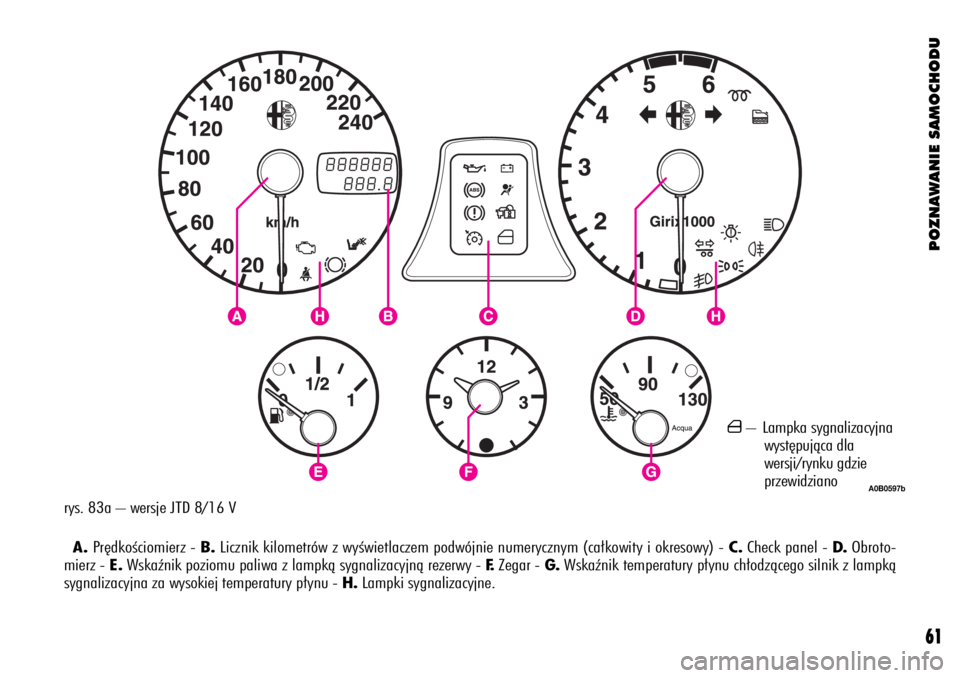

rys. 83a – wersje JTD 8/16 V
A.Pr´dkoÊciomierz - B.Licznik kilometrów z wyÊwietlaczem podwójnie numerycznym (ca∏kowity i okresowy) - C.Check panel - D.Obroto-
mierz - E.Wskaênik poziomu paliwa z lampkà sygnalizacyjnà rezerwy - F.Zegar - G.Wskaênik temperatury p∏ynu ch∏odzàcego silnik z lampkà
sygnalizacyjna za wysokiej temperatury p∏ynu - H.Lampki sygnalizacyjne.
´– Lampka sygnalizacyjna
wyst´pujàca dla
wersji/rynku gdzie
przewidziano

POZNAWANIE SAMOCHODU
62
OBROTOMIERZ
Sektor niebezpieczny (czerwony) oznacza
zbyt wysokie obroty funkcjonowania silnika.
Zaleca si´ aby unikaç jazdy ze wskazówkà ob-
rotomierza znajdujàcà si´ w tej strefie.
UWAGASystem kontroli wtrysku elektro-
nicznego blokuje progresywnie zasilanie pa-
liwem, gdy silnik przekracza dopuszczalnà
pr´dkoÊç obrotowà, zmniejszajàc w konse-
kwencji moc silnika.
Gdy silnik pracuje na biegu ja∏owym wska-
zówka obrotomierza mo˝e wskazaç stopnio-
wy lub nag∏y wzrost pr´dkoÊci obrotowej w za-
le˝noÊci od warunków pracy silnika. Jest to
normalne i mo˝e wystàpiç na przyk∏ad przy
w∏àczeniu klimatyzacji lub elektrowentylato-
ra ch∏odnicy. W tych przypadkach zmiana ob-
rotów zapobiega roz∏adowaniu akumulatora.
WSKAèNIK POZIOMU PALIWA
Z LAMPKÑ SYGNALIZACYJNÑ
REZERWY
Wskaênik poziomu paliwa wskazuje poziom
paliwa znajdujàcy si´ w zbiorniku paliwa.
Zapalenie si´ lampki sygnalizacyjnej
ç
oznacza, ˝e w zbiorniku pozosta∏o oko∏o 9 li-
trów paliwa.
UWAGAW pewnych warunkach (np. pod-
czas zjazdu na stromym spadku drogi) wska-
zania mogà ró˝niç si´ od rzeczywistej iloÊci
paliwa w zbiorniku i zmiany poziomu pali-
wa mogà byç sygnalizowane z opóênieniem.
Wskazania takie spowodowane sà specyficz-
nà logikà funkcjonowania sterujàcego obwo-
du elektronicznego, aby uniknàç nieprawi-
d∏owych wskazaƒ przy falowaniu paliwa
w zbiorniku podczas jazdy samochodu.
UWAGANape∏nianie paliwem zbiornika
mo˝na wykonywaç tylko przy silniku wy∏àczo-
nym i kluczyku w pozycji STOP. W przypad-
ku nape∏niania zbiornika przy silniku wy∏à-
czonym i kluczyku w pozycji MAR, mo˝e byç
chwilowa b∏´dna sygnalizacja poziomu pa-
liwa, spowodowana logikà wewn´trznego sys-
temu kontroli i nie nale˝y jej interpretowaç
jako nieprawid∏owe funkcjonowanie systemu.
WSKAèNIK TEMPERATURY
P¸YNU CH¸ODZÑCEGO SILNIK
I LAMPKA SYGNALIZACYJNA
ZBYT WYSOKIEJ
TEMPERATURY P¸YNU
Wskaênik pokazuje temperatur´ p∏ynu ch∏o-
dzàcego w silniku po przekroczeniu 50oC.
Normalnie wskazówka powinna wskazywaç
Êrodkowe wartoÊci skali. Je˝eli zbli˝a si´ do
wartoÊci maksymalnych skali (czerwonego
sektora) zmniejszyç obcià˝enie silnika.
Zapalenie si´ lampki sygnalizacyjnej
ç
(∏àcznie z komunikatem na wyÊwietlaczu In-
focenter) oznacza nadmiernà temperatur´
p∏ynu ch∏odzàcego; tym przypadku wy∏àczyç
silnik i zwróciç si´ do ASO Alfa Romeo.
UWAGATemperatura p∏ynu ch∏odzàce-
go mo˝e zbli˝yç si´ do maksymalnych war-
toÊci skali (sektor czerwony) w przypadku jaz-
dy z ma∏à pr´dkoÊcià, szczególnie gdy
temperatura zewn´trzna jest wysoka. W tym
przypadku nale˝y zatrzymaç samochód i wy-
∏àczyç silnik na kilka minut, a nast´pnie uru-
chomiç i kontynuowaç jazd´ zwi´kszajàc
pr´dkoÊç.

POZNAWANIE SAMOCHODU
63
LICZNIK KILOMETRÓW
(z wyÊwietlaczem podwójnie
numerycznym)
Na wyÊwietlaczu wyÊwietlane sà:
– w pierwszym rz´dzie (6 cyfr) przebyte ki-
lometry,
– w drugim rz´dzie (4 cyfry) kilometry
przejechane od ostatniego wyzerowania

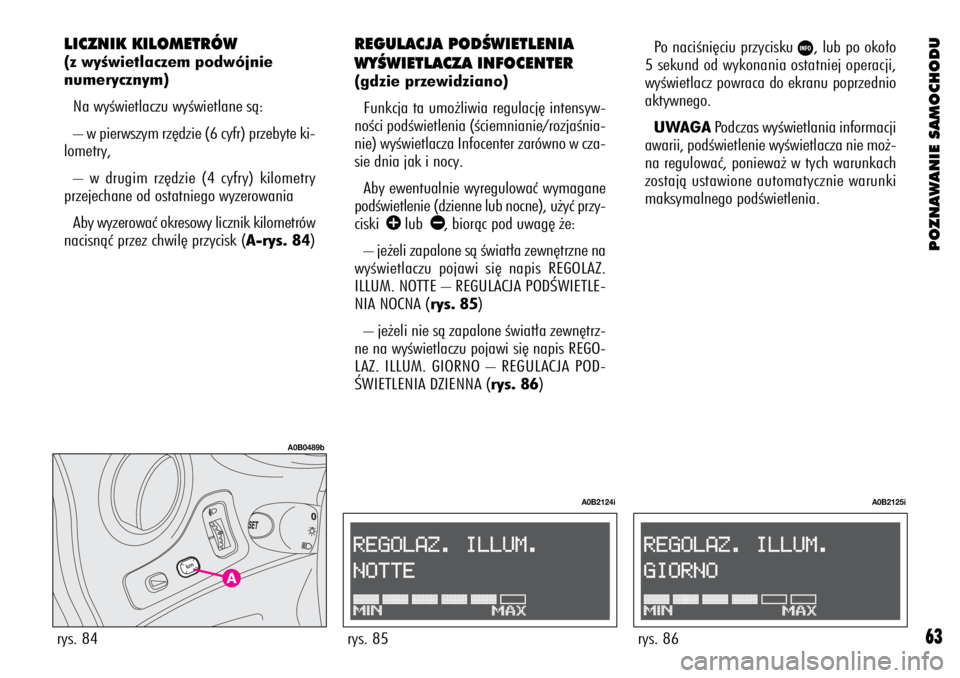

Aby wyzerowaç okresowy licznik kilometrów
nacisnàç przez chwil´ przycisk (A-rys. 84)
rys. 84
A0B0489b
REGULACJA PODÂWIETLENIA
WYÂWIETLACZA INFOCENTER
(gdzie przewidziano)
Funkcja ta umo˝liwia regulacj´ intensyw-
noÊci podÊwietlenia (Êciemnianie/rozjaÊnia-
nie) wyÊwietlacza Infocenter zarówno w cza-
sie dnia jak i nocy.
Aby ewentualnie wyregulowaç wymagane
podÊwietlenie (dzienne lub nocne), u˝yç przy-
ciski
âlub ã, bioràc pod uwag´ ˝e:
– je˝eli zapalone sà Êwiat∏a zewn´trzne na
wyÊwietlaczu pojawi si´ napis REGOLAZ.
ILLUM. NOTTE – REGULACJA PODÂWIETLE-
NIA NOCNA (rys. 85)
– je˝eli nie sà zapalone Êwiat∏a zewn´trz-
ne na wyÊwietlaczu pojawi si´ napis REGO-
LAZ. ILLUM. GIORNO – REGULACJA POD-
ÂWIETLENIA DZIENNA (rys. 86)Po naciÊni´ciu przycisku
â, lub po oko∏o
5 sekund od wykonania ostatniej operacji,
wyÊwietlacz powraca do ekranu poprzednio
aktywnego.
UWAGAPodczas wyÊwietlania informacji
awarii, podÊwietlenie wyÊwietlacza nie mo˝-
na regulowaç, poniewa˝ w tych warunkach
zostajà ustawione automatycznie warunki
maksymalnego podÊwietlenia.
rys. 85
A0B2124i
rys. 86
A0B2125i
