1-46
IGR
RJU01006

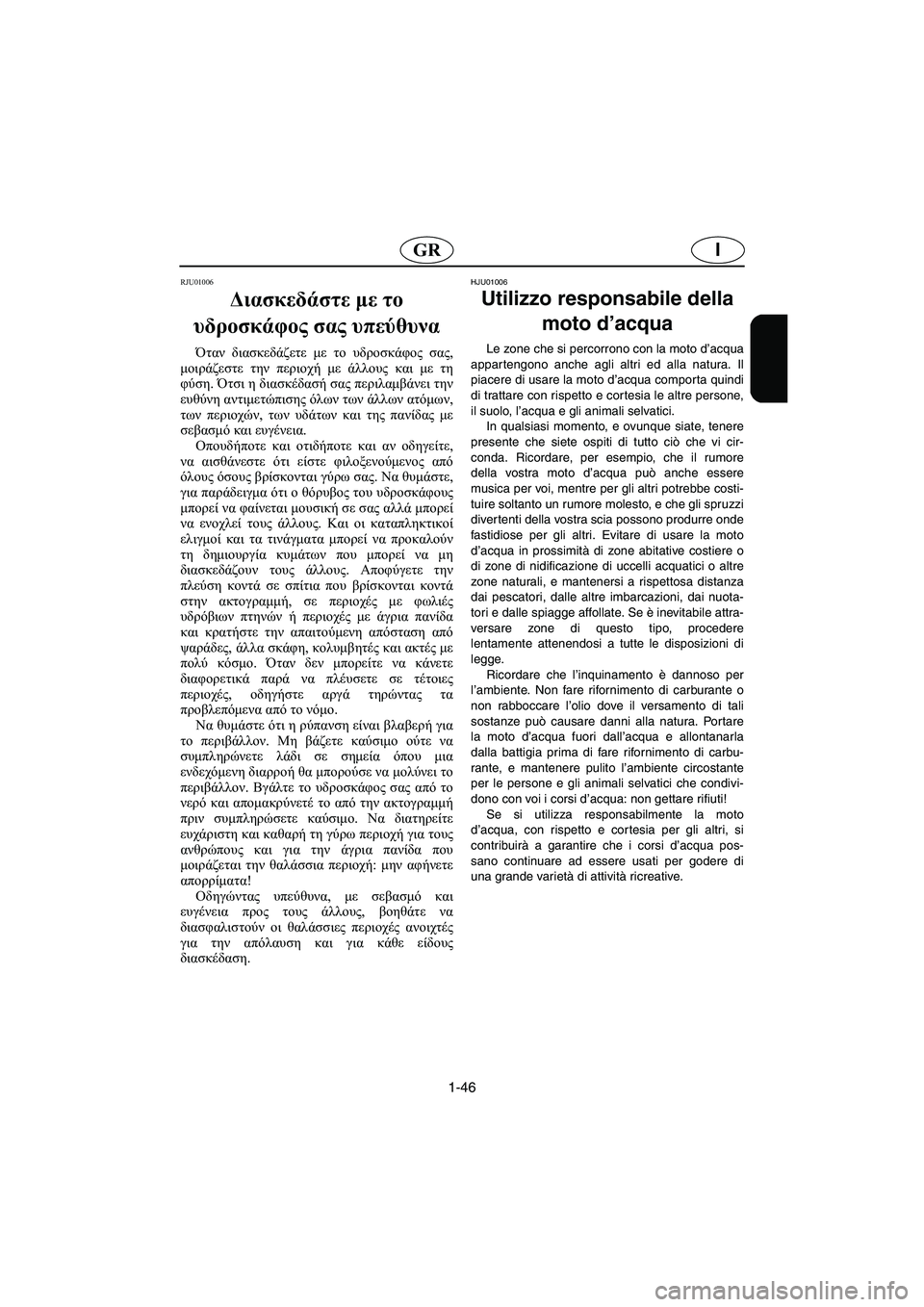

Διασκεδάστε με το
υδροσκάφος σας υπεύθυνα
Όταν διασκεδάζετε με το υδροσκάφος σας,
μοιράζεστε την περιοχή με άλλους και με τη
φύση. Ότσι η διασκέδασή σας περιλαμβάνει την
ευθύνη αντιμετώπισης όλων των άλλων ατόμων,
των περιοχών, των υδάτων και της πανίδας με
σεβασμό και ευγένεια.
Οπουδήποτε και οτιδήποτε και αν οδηγείτε,
να αισθάνεστε ότι είστε φιλοξενούμενος από
όλους όσους βρίσκονται γύρω σας. Να θυμάστε,
για παράδειγμα ότι ο θόρυβος του υδροσκάφους
μπορεί να φαίνεται μουσική σε σας αλλά μπορεί
να ενοχλεί τους άλλους. Και οι καταπληκτικοί
ελιγμοί και τα τινάγματα μπορεί να προκαλούν
τη δημιουργία κυμάτων που μπορεί να μη
διασκεδάζουν τους άλλους. Αποφύγετε την
πλεύση κοντά σε σπίτια που βρίσκονται κοντά
στην ακτογραμμή, σε περιοχές με φωλιές
υδρόβιων πτηνών ή περιοχές με άγρια πανίδα
και κρατήστε την απαιτούμενη απόσταση από
ψαράδες, άλλα σκάφη, κολυμβητές και ακτές με
πολύ κόσμο. Όταν δεν μπορείτε να κάνετε
διαφορετικά παρά να πλέυσετε σε τέτοιες
περιοχές, οδηγήστε αργά τηρώντας τα
προβλεπόμενα από το νόμο.
Να θυμάστε ότι η ρύπανση είναι βλαβερή για
το περιβάλλον. Μη βάζετε καύσιμο ούτε να
συμπληρώνετε λάδι σε σημεία όπου μια
ενδεχόμενη διαρροή θα μπορούσε να μολύνει το
περιβάλλον. Βγάλτε το υδροσκάφος σας από το
νερό και απομακρύνετέ το από την ακτογραμμή
πριν συμπληρώσετε καύσιμο. Να διατηρείτε
ευχάριστη και καθαρή τη γύρω περιοχή για τους
ανθρώπους και για την άγρια πανίδα που
μοιράζεται την θαλάσσια περιοχή: μην αφήνετε
απορρίματα!
Οδηγώντας υπεύθυνα, με σεβασμό και
ευγένεια προς τους άλλους, βοηθάτε να
διασφαλιστούν οι θαλάσσιες περιοχές ανοιχτές
για την απόλαυση και για κάθε είδους
διασκέδαση.
HJU01006
Utilizzo responsabile della
moto d’acqua
Le zone che si percorrono con la moto d’acqua
appartengono anche agli altri ed alla natura. Il
piacere di usare la moto d’acqua comporta quindi
di trattare con rispetto e cortesia le altre persone,
il suolo, l’acqua e gli animali selvatici.
In qualsiasi momento, e ovunque siate, tenere
presente che siete ospiti di tutto ciò che vi cir-
conda. Ricordare, per esempio, che il rumore
della vostra moto d’acqua può anche essere
musica per voi, mentre per gli altri potrebbe costi-
tuire soltanto un rumore molesto, e che gli spruzzi
divertenti della vostra scia possono produrre onde
fastidiose per gli altri. Evitare di usare la moto
d’acqua in prossimità di zone abitative costiere o
di zone di nidificazione di uccelli acquatici o altre
zone naturali, e mantenersi a rispettosa distanza
dai pescatori, dalle altre imbarcazioni, dai nuota-
tori e dalle spiagge affollate. Se è inevitabile attra-
versare zone di questo tipo, procedere
lentamente attenendosi a tutte le disposizioni di
legge.
Ricordare che l’inquinamento è dannoso per
l’ambiente. Non fare rifornimento di carburante o
non rabboccare l’olio dove il versamento di tali
sostanze può causare danni alla natura. Portare
la moto d’acqua fuori dall’acqua e allontanarla
dalla battigia prima di fare rifornimento di carbu-
rante, e mantenere pulito l’ambiente circostante
per le persone e gli animali selvatici che condivi-
dono con voi i corsi d’acqua: non gettare rifiuti!
Se si utilizza responsabilmente la moto
d’acqua, con rispetto e cortesia per gli altri, si
contribuirà a garantire che i corsi d’acqua pos-
sano continuare ad essere usati per godere di
una grande varietà di attività ricreative.
UF1B81B0.book Page 46 Tuesday, November 19, 2002 5:25 PM

P
PJU01007

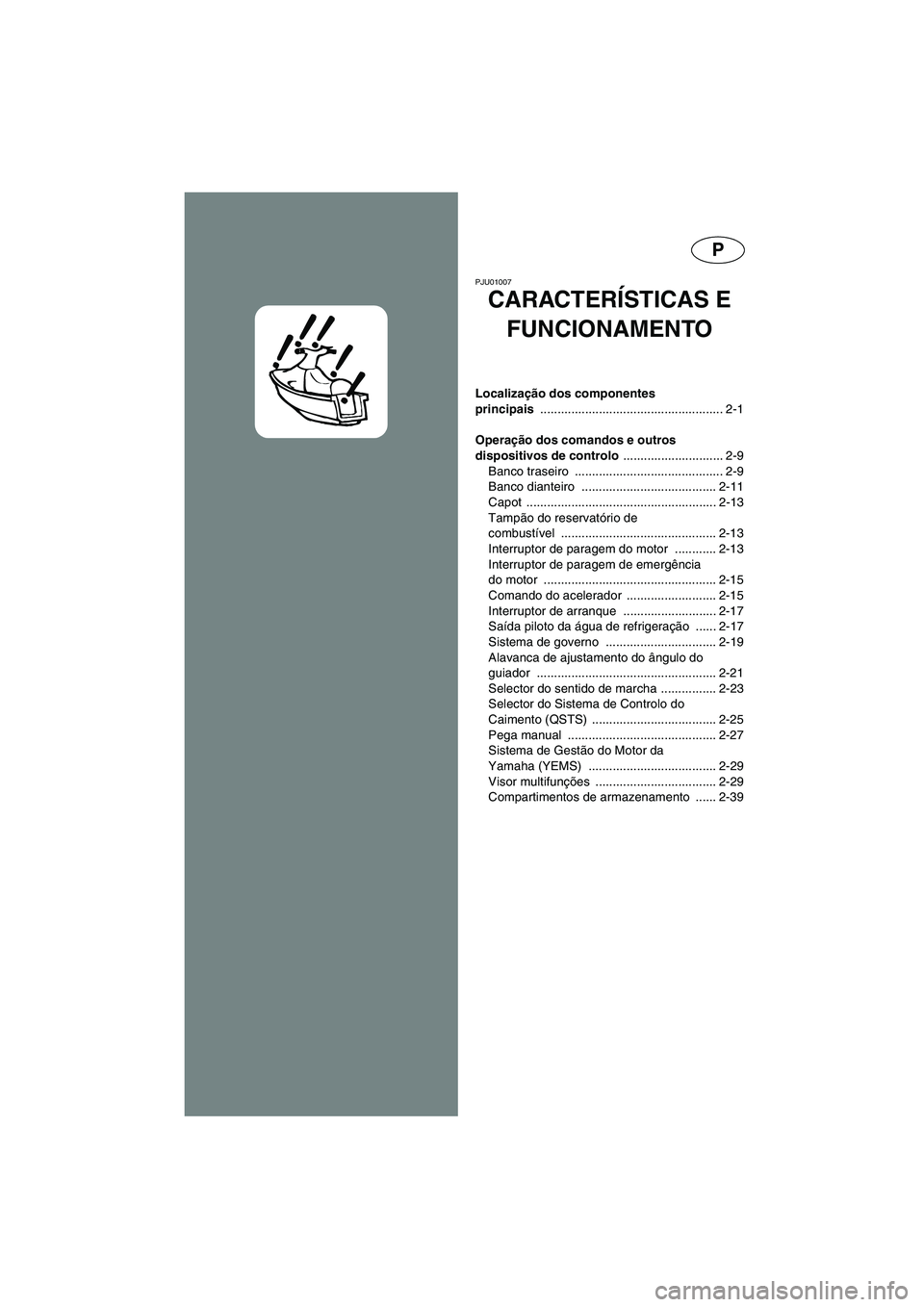

CARACTERÍSTICAS E
FUNCIONAMENTO
Localização dos componentes
principais ..................................................... 2-1
Operação dos comandos e outros
dispositivos de controlo ............................. 2-9
Banco traseiro ........................................... 2-9
Banco dianteiro ....................................... 2-11
Capot ....................................................... 2-13
Tampão do reservatório de
combustível ............................................. 2-13
Interruptor de paragem do motor ............ 2-13
Interruptor de paragem de emergência
do motor .................................................. 2-15
Comando do acelerador .......................... 2-15
Interruptor de arranque ........................... 2-17
Saída piloto da água de refrigeração ...... 2-17
Sistema de governo ................................ 2-19
Alavanca de ajustamento do ângulo do
guiador .................................................... 2-21
Selector do sentido de marcha ................ 2-23
Selector do Sistema de Controlo do
Caimento (QSTS) .................................... 2-25
Pega manual ........................................... 2-27
Sistema de Gestão do Motor da
Yamaha (YEMS) ..................................... 2-29
Visor multifunções ................................... 2-29
Compartimentos de armazenamento ...... 2-39
UF1B81B0.book Page 1 Tuesday, November 19, 2002 5:25 PM

IGR
2
RJU01007

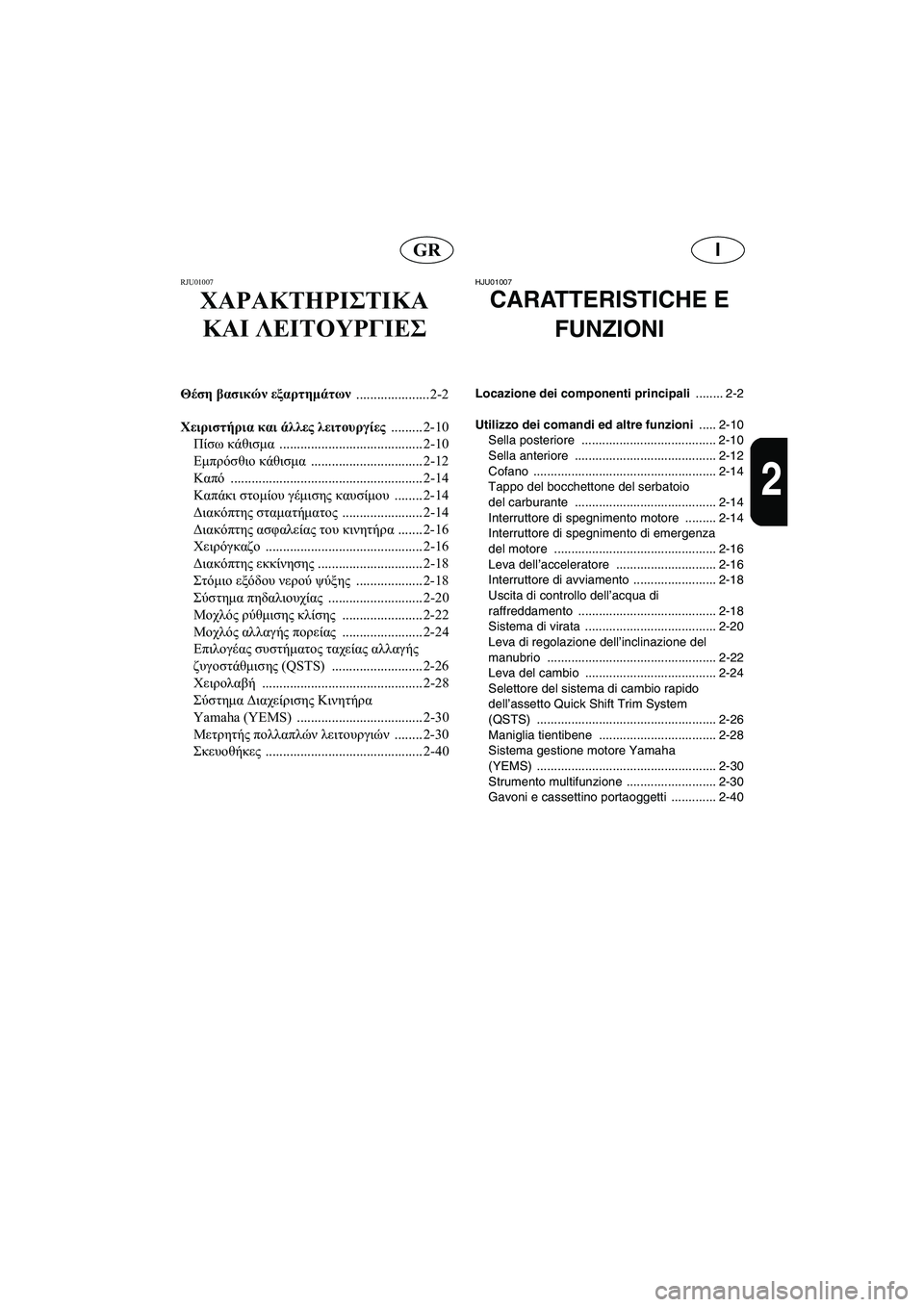

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΚΑΙ ΛΕΙΤΟΥΡΓΙΕΣ
Θέση βασικών εξαρτημάτων
..................... 2-2
Χειριστήρια και άλλες λειτουργίες ......... 2-10
Πίσω κάθισμα ......................................... 2-10
Εμπρόσθιο κάθισμα ................................ 2-12
Καπό ....................................................... 2-14
Καπάκι στομίου γέμισης καυσίμου ........ 2-14
Διακόπτης σταματήματος ....................... 2-14
Διακόπτης ασφαλείας του κινητήρα ....... 2-16
Χειρόγκαζο ............................................. 2-16
Διακόπτης εκκίνησης .............................. 2-18
Στόμιο εξόδου νερού ψύξης ................... 2-18
Σύστημα πηδαλιουχίας ........................... 2-20
Μοχλός ρύθμισης κλίσης ....................... 2-22
Μοχλός αλλαγής πορείας ....................... 2-24
Επιλογέας συστήματος ταχείας αλλαγής
ζυγοστάθμισης (QSTS) .......................... 2-26
Χειρολαβή .............................................. 2-28
Σύστημα Διαχείρισης Κινητήρα
Yamaha (YEMS) .................................... 2-30
Μετρητής πολλαπλών λειτουργιών ........ 2-30
Σκευοθήκες ............................................. 2-40
HJU01007
CARATTERISTICHE E
FUNZIONI
Locazione dei componenti principali ........ 2-2
Utilizzo dei comandi ed altre funzioni ..... 2-10
Sella posteriore ....................................... 2-10
Sella anteriore ......................................... 2-12
Cofano ..................................................... 2-14
Tappo del bocchettone del serbatoio
del carburante ......................................... 2-14
Interruttore di spegnimento motore ......... 2-14
Interruttore di spegnimento di emergenza
del motore ............................................... 2-16
Leva dell’acceleratore ............................. 2-16
Interruttore di avviamento ........................ 2-18
Uscita di controllo dell’acqua di
raffreddamento ........................................ 2-18
Sistema di virata ...................................... 2-20
Leva di regolazione dell’inclinazione del
manubrio ................................................. 2-22
Leva del cambio ...................................... 2-24
Selettore del sistema di cambio rapido
dell’assetto Quick Shift Trim System
(QSTS) .................................................... 2-26
Maniglia tientibene .................................. 2-28
Sistema gestione motore Yamaha
(YEMS) .................................................... 2-30
Strumento multifunzione .......................... 2-30
Gavoni e cassettino portaoggetti ............. 2-40
UF1B81B0.book Page 2 Tuesday, November 19, 2002 5:25 PM

2-1
P
PJU01008

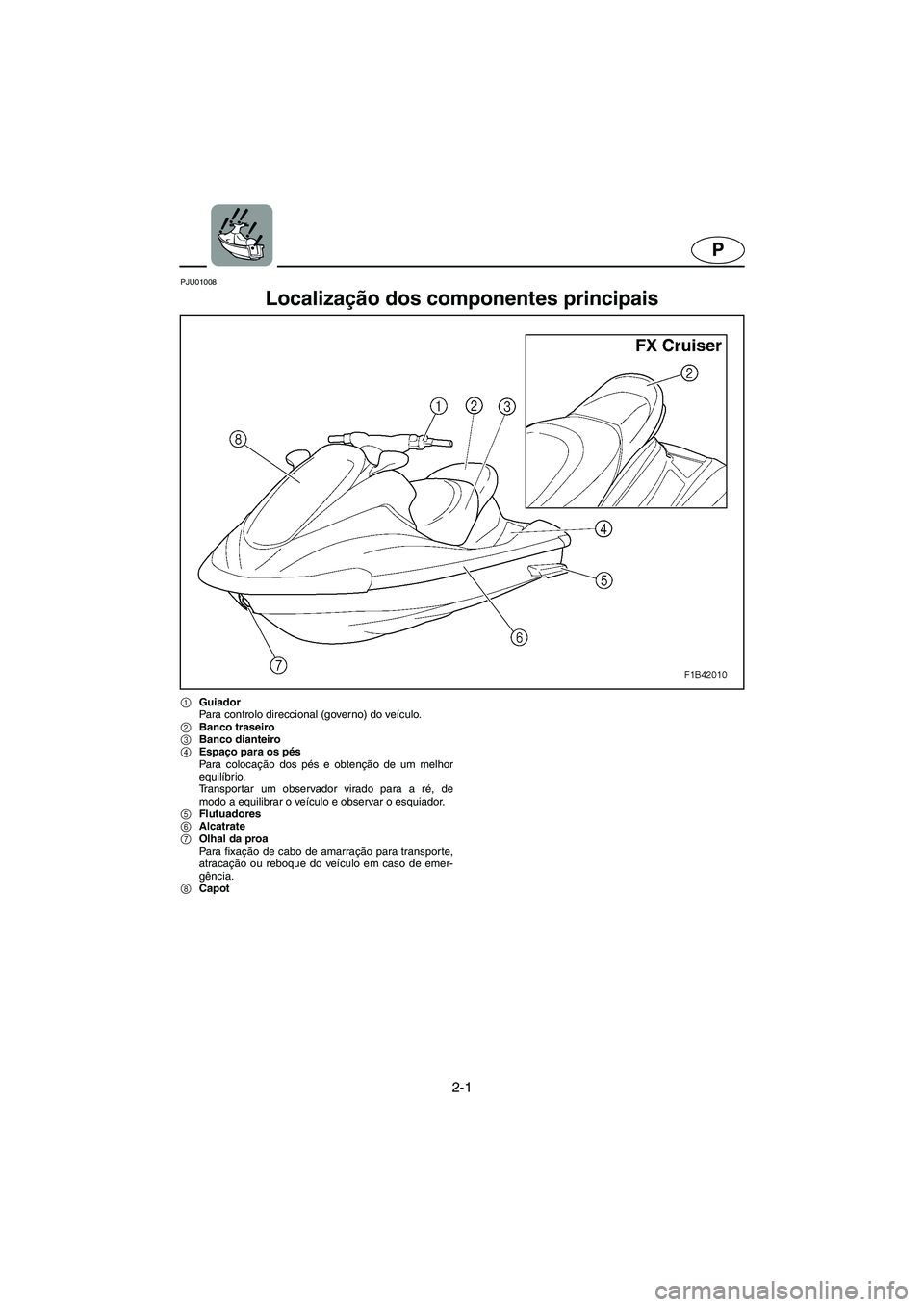

Localização dos componentes principais
1Guiador
Para controlo direccional (governo) do veículo.
2Banco traseiro
3Banco dianteiro
4Espaço para os pés
Para colocação dos pés e obtenção de um melhor
equilíbrio.
Transportar um observador virado para a ré, de
modo a equilibrar o veículo e observar o esquiador.
5Flutuadores
6Alcatrate
7Olhal da proa
Para fixação de cabo de amarração para transporte,
atracação ou reboque do veículo em caso de emer-
gência.
8Capot
UF1B81B0.book Page 1 Tuesday, November 19, 2002 5:25 PM

2-2
IGR
RJU01008

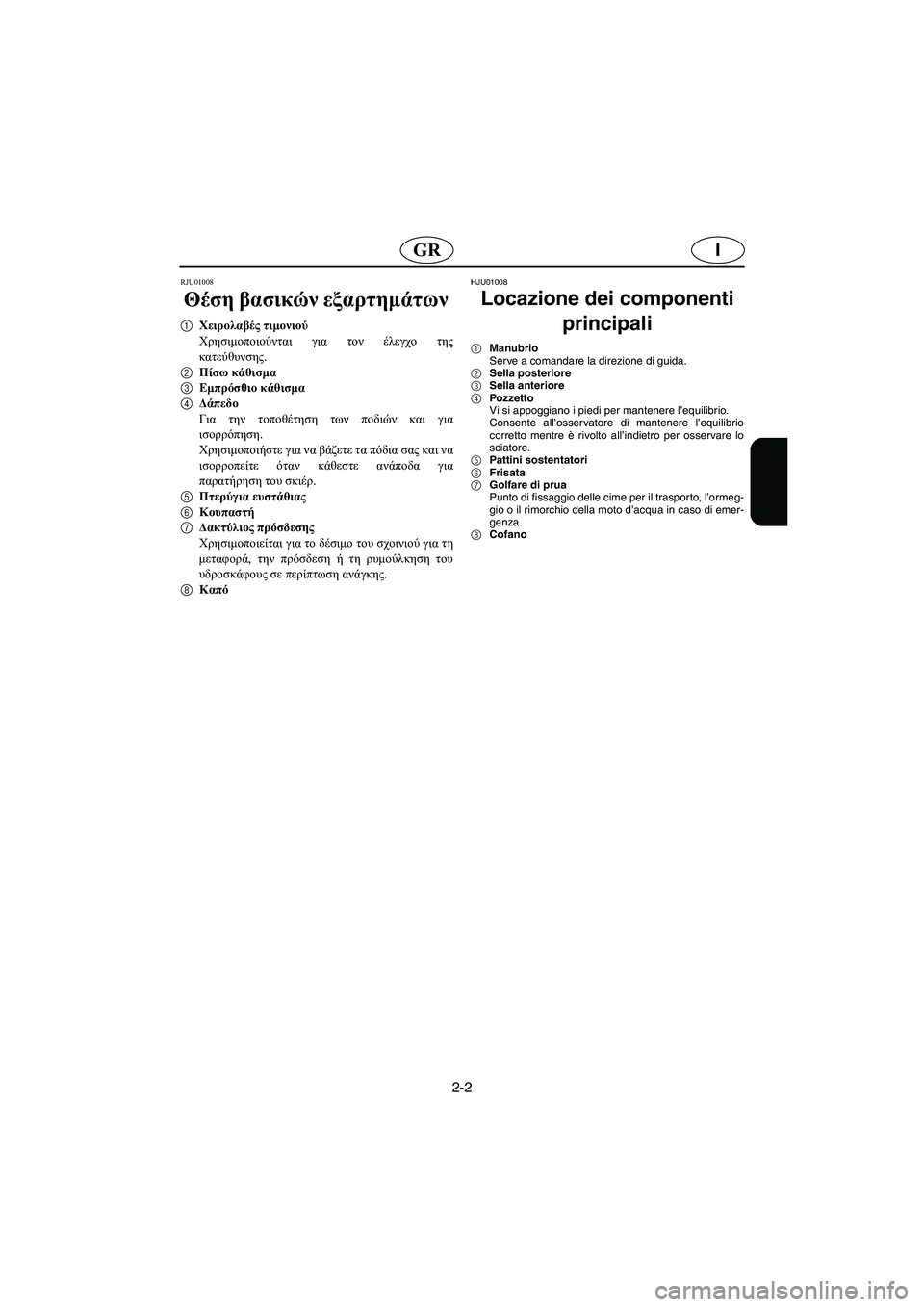

Θέση βασικών εξαρτημάτων
1Χειρολαβές τιμονιού
Χρησιμοποιούνται για τον έλεγχο της
κατεύθυνσης.
2Πίσω κάθισμα
3Εμπρόσθιο κάθισμα
4Δάπεδο
Για την τοποθέτηση των ποδιών και για
ισορρόπηση.
Χρησιμοποιήστε για να βάζετε τα πόδια σας και να
ισορροπείτε όταν κάθεστε ανάποδα για
παρατήρηση του σκιέρ.
5Πτερύγια ευστάθιας
6Κουπαστή
7Δακτύλιος πρόσδεσης
Χρησιμοποιείται για το δέσιμο του σχοινιού για τη
μεταφορά, την πρόσδεση ή τη ρυμούλκηση του
υδροσκάφους σε περίπτωση ανάγκης.
8Καπό
HJU01008
Locazione dei componenti
principali
1Manubrio
Serve a comandare la direzione di guida.
2Sella posteriore
3Sella anteriore
4Pozzetto
Vi si appoggiano i piedi per mantenere l’equilibrio.
Consente all’osservatore di mantenere l’equilibrio
corretto mentre è rivolto all’indietro per osservare lo
sciatore.
5Pattini sostentatori
6Frisata
7Golfare di prua
Punto di fissaggio delle cime per il traspor to, l’ormeg-
gio o il rimorchio della moto d’acqua in caso di emer-
genza.
8Cofano
UF1B81B0.book Page 2 Tuesday, November 19, 2002 5:25 PM

2-3
P
1Ta m pão do reservatório de combustível
2Gancho da ré
Para fixação de cabos de amarração para transporte
ou atracação.
3Grelha de admissão
Para impedir a entrada de detritos na bomba de
jacto.
4Deflector de marcha à ré
Para controlo do impulso do jacto em marcha à ré.
5Tampa do conjunto bomba-tubeira
6Tubeira do jacto
A tubeira do jacto modifica a direcção do impulso do
jacto, conforme a posição do guiador.
7Sensor de velocidade8Bujões de drenagem da ré
Para drenagem da água acumulada no porão do
casco, com o veículo em terra.
9Cunho
Para fixação do cabo de reboque do esquiador ou do
cabo de atracação.
0Pega manual
Para apoio dos passageiros durante o embarque ou
para apoio do observador da ré (para controlo dos
esquiadores).
AOrifício-piloto eléctrico do porão
UF1B81B0.book Page 3 Tuesday, November 19, 2002 5:25 PM

2-4
IGR
1Καπάκι στομίου γέμισης καυσίμου
2Δακτύλιος πρύμνης
Χρησιμοποιούνται για να δεθεί το σχοινί
μεταφοράς ή πρόσδεσης.
3Γρίλια στομίου εισροής νερού
Εμποδίζει τις ακαθαρσίες να εισχωρήσουν μέσα
στην αντλία εκτόξευσης.
4Τύμπανο αναστροφής (όπισθεν)
Ελέγχει τη δύναμη προώσεως κατά την όπισθεν.
5Κάλυμμα αντλίας εκτόξευσης
6Ακροφύσιο πηδαλιουχίας
Αλλάζει την κατεύθυνση της δύναμης προώσεως
ανάλογα με τη θέση των χειρολαβών του τιμονιού.
7Αισθητήρας ταχύτητας
8Τάπες αποστράγγισης γάστρας
Χρησιμοποιούνται για την αποστράγγιση του
νερού της σεντίνας όταν το υδροσκάφος βρίσκεται
στην στεγνό έδαφος.
9Δέστρα
Χρησιμοποιείται για να δεθεί ένα σχοινί
ρυμούλκησης για την έλξη σκιέρ ή ένα σχοινί για
την πρόσδεση του υδροσκάφους.
0Χειρολαβή
Χρησιμοποιείται κατά την επιβίβαση στο
υδροσκάφος ή όταν κάθεστε ανάποδα ως
παρατηρητής ενός σκιέρ.
AΈξοδος ηλεκτρικής αντλίας σεντίνας1Tappo del bocchettone del serbatoio del carbu-
rante
2Golfare di poppa
Punti di fissaggio di cime per il trasporto o l’ormeg-
gio.
3Griglia della presa acqua dell’idrogetto
Impedisce la penetrazione di detriti nell’idrogetto.
4Cucchiaia ribaltabile di inversione di flusso
Controlla la direzione della spinta dell’idrogetto in
retromarcia.
5Flap
6Ugello direzionale
Cambia la direzione della spinta dell’idrogetto in con-
for mità alla posizione del manubrio.
7Sensore della velocità
8Tappi di scarico di poppa
Per scaricare l’acqua di sentina quando la moto
d’acqua è a terra.
9Galloccia
Per agganciare la fune di traino dello sciatore, o una
cima per ormeggiare la moto d’acqua.
0Maniglia tientibene
Per tenersi quando si sale sulla moto d’acqua e
quando si è seduti in senso opposto a quello di mar-
cia per osservare uno sciatore.
AUscita di controllo del drenaggio elettrico
UF1B81B0.book Page 4 Tuesday, November 19, 2002 5:25 PM

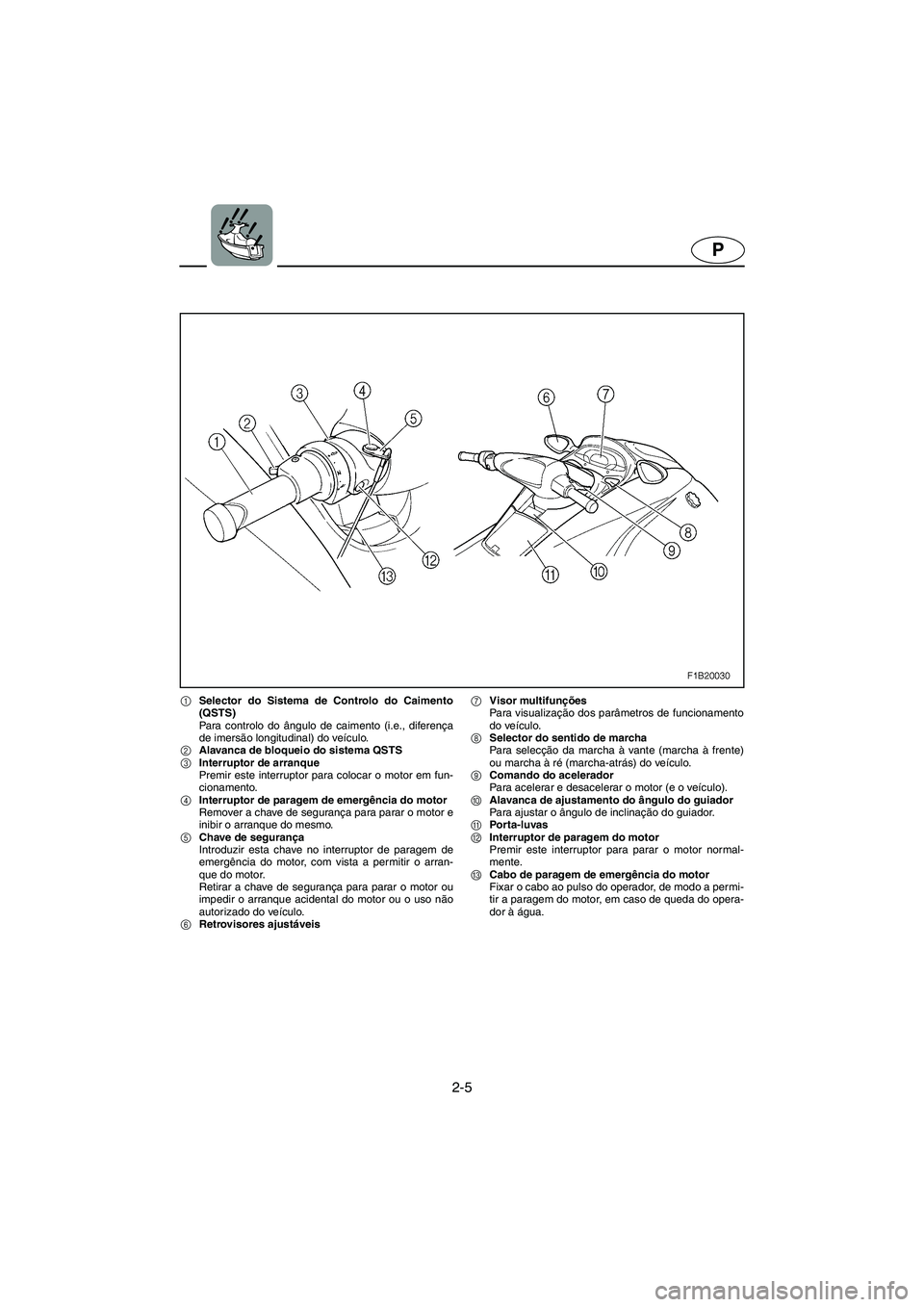

2-5
P
1Selector do Sistema de Controlo do Caimento
(QSTS)
Para controlo do ângulo de caimento (i.e., diferença
de imersão longitudinal) do veículo.
2Alavanca de bloqueio do sistema QSTS
3Interruptor de arranque
Premir este interruptor para colocar o motor em fun-
cionamento.
4Interruptor de paragem de emergência do motor
Remover a chave de segurança para parar o motor e
inibir o arranque do mesmo.
5Chave de segurança
Introduzir esta chave no interruptor de paragem de
emergência do motor, com vista a permitir o arran-
que do motor.
Retirar a chave de segurança para parar o motor ou
impedir o arranque acidental do motor ou o uso não
autorizado do veículo.
6Retrovisores ajustáveis7Visor multifunções
Para visualização dos parâmetros de funcionamento
do veículo.
8Selector do sentido de marcha
Para selecção da marcha à vante (marcha à frente)
ou marcha à ré (marcha-atrás) do veículo.
9Comando do acelerador
Para acelerar e desacelerar o motor (e o veículo).
0Alavanca de ajustamento do ângulo do guiador
Para ajustar o ângulo de inclinação do guiador.
APor ta-luvas
BInterruptor de paragem do motor
Premir este interruptor para parar o motor normal-
mente.
CCabo de paragem de emergência do motor
Fixar o cabo ao pulso do operador, de modo a permi-
tir a paragem do motor, em caso de queda do opera-
dor à água.
UF1B81B0.book Page 5 Tuesday, November 19, 2002 5:25 PM
