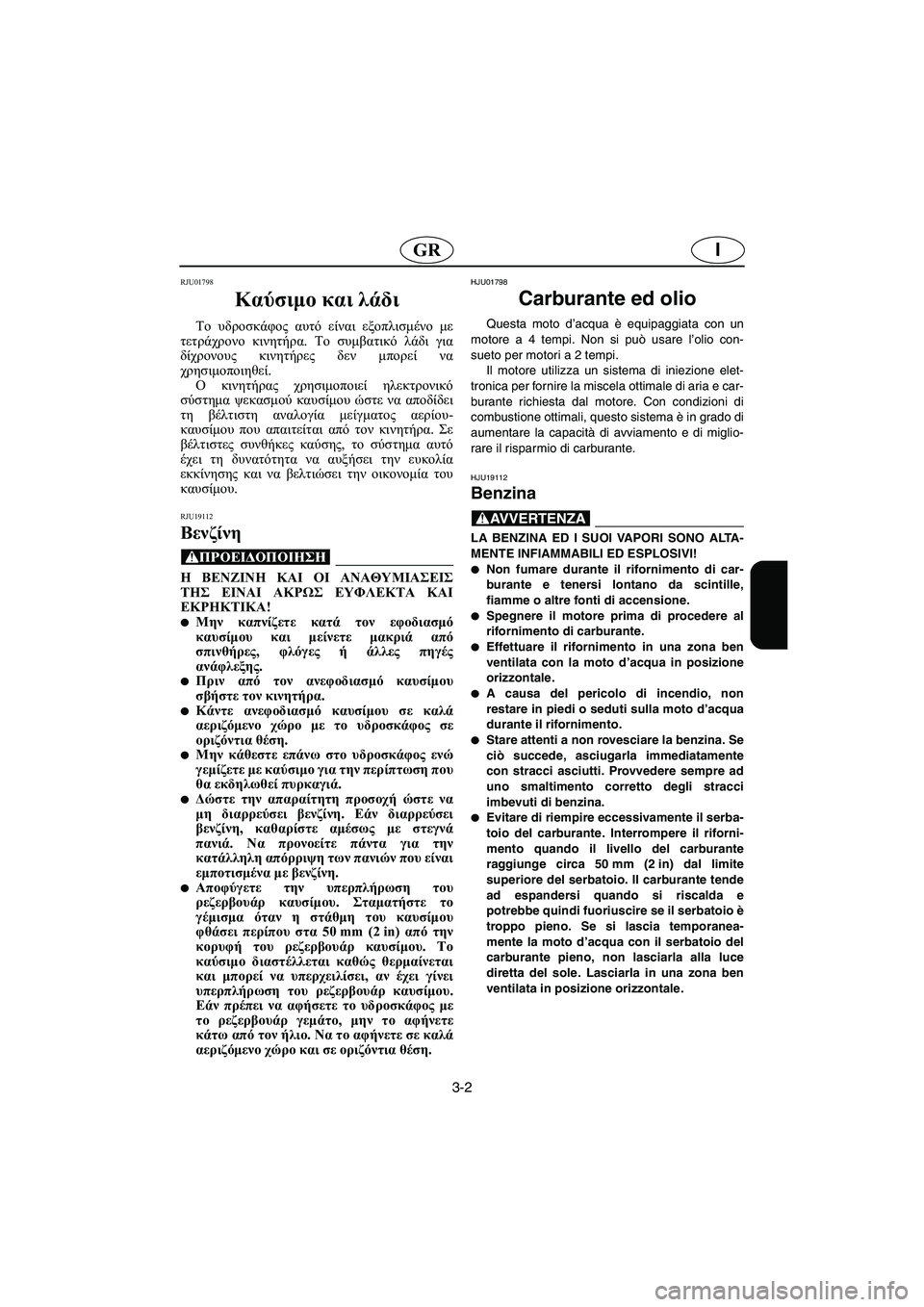

3-2
IGR
RJU01798
Καύσιμο και λάδι
Το υδροσκάφος αυτό είναι εξοπλισμένο με
τετράχρονο κινητήρα. Το συμβατικό λάδι για
δίχρονους κινητήρες δεν μπορεί να
χρησιμοποιηθεί.
Ο κινητήρας χρησιμοποιεί ηλεκτρονικό
σύστημα ψεκασμού καυσίμου ώστε να αποδίδει
τη βέλτιστη αναλογία μείγματος αερίου-
καυσίμου που απαιτείται από τον κινητήρα. Σε
βέλτιστες συνθήκες καύσης, το σύστημα αυτό
έχει τη δυνατότητα να αυξήσει την ευκολία
εκκίνησης και να βελτιώσει την οικονομία του
καυσίμου.
RJU19112
Βενζίνη
@ Η ΒΕΝΖΙΝΗ ΚΑΙ ΟΙ ΑΝΑΘΥΜΙΑΣΕΙΣ
ΤΗΣ ΕΙΝΑΙ ΑΚΡΩΣ ΕΥΦΛΕΚΤΑ ΚΑΙ
ΕΚΡΗΚΤΙΚΑ!

Μην καπνίζετε κατά τον εφοδιασμό
καυσίμου και μείνετε μακριά από
σπινθήρες, φλόγες ή άλλες πηγές
ανάφλεξης.

Πριν από τον ανεφοδιασμό καυσίμου
σβήστε τον κινητήρα.

Κάντε ανεφοδιασμό καυσίμου σε καλά
αεριζόμενο χώρο με το υδροσκάφος σε
οριζόντια θέση.

Μην κάθεστε επάνω στο υδροσκάφος ενώ
γεμίζετε με καύσιμο για την περίπτωση που
θα εκδηλωθεί πυρκαγιά.

Δώστε την απαραίτητη προσοχή ώστε να
μη διαρρεύσει βενζίνη. Εάν διαρρεύσει
βενζίνη, καθαρίστε αμέσως με στεγνά
πανιά. Να προνοείτε πάντα για την
κατάλληλη απόρριψη των πανιών που είναι
εμποτισμένα με βενζίνη.

Αποφύγετε την υπερπλήρωση του
ρεζερβουάρ καυσίμου. Σταματήστε το
γέμισμα όταν η στάθμη του καυσίμου
φθάσει περίπου στα 50 mm (2 in) από την
κορυφή του ρεζερβουάρ καυσίμου. Το
καύσιμο διαστέλλεται καθώς θερμαίνεται
και μπορεί να υπερχειλίσει, αν έχει γίνει
υπερπλήρωση του ρεζερβουάρ καυσίμου.
Εάν πρέπει να αφήσετε το υδροσκάφος με
το ρεζερβουάρ γεμάτο, μην το αφήνετε
κάτω από τον ήλιο. Να το αφήνετε σε καλά
αεριζόμενο χώρο και σε οριζόντια θέση.
HJU01798
Carburante ed olio
Questa moto d’acqua è equipaggiata con un
motore a 4 tempi. Non si può usare l’olio con-
sueto per motori a 2 tempi.
Il motore utilizza un sistema di iniezione elet-
tronica per fornire la miscela ottimale di aria e car-
burante richiesta dal motore. Con condizioni di
combustione ottimali, questo sistema è in grado di
aumentare la capacità di avviamento e di miglio-
rare il risparmio di carburante.
HJU19112
Benzina
@ LA BENZINA ED I SUOI VAPORI SONO ALTA-
MENTE INFIAMMABILI ED ESPLOSIVI!

Non fumare durante il rifornimento di car-
burante e tenersi lontano da scintille,
fiamme o altre fonti di accensione.

Spegnere il motore prima di procedere al
rifornimento di carburante.

Effettuare il rifornimento in una zona ben
ventilata con la moto d’acqua in posizione
orizzontale.

A causa del pericolo di incendio, non
restare in piedi o seduti sulla moto d’acqua
durante il rifornimento.

Stare attenti a non rovesciare la benzina. Se
ciò succede, asciugarla immediatamente
con stracci asciutti. Provvedere sempre ad
uno smaltimento corretto degli stracci
imbevuti di benzina.

Evitare di riempire eccessivamente il serba-
toio del carburante. Interrompere il riforni-
mento quando il livello del carburante
raggiunge circa 50 mm (2 in) dal limite
superiore del serbatoio. Il carburante tende
ad espandersi quando si riscalda e
potrebbe quindi fuoriuscire se il serbatoio è
troppo pieno. Se si lascia temporanea-
mente la moto d’acqua con il serbatoio del
carburante pieno, non lasciarla alla luce
diretta del sole. Lasciarla in una zona ben
ventilata in posizione orizzontale.
UF1B81B0.book Page 2 Tuesday, November 19, 2002 5:25 PM

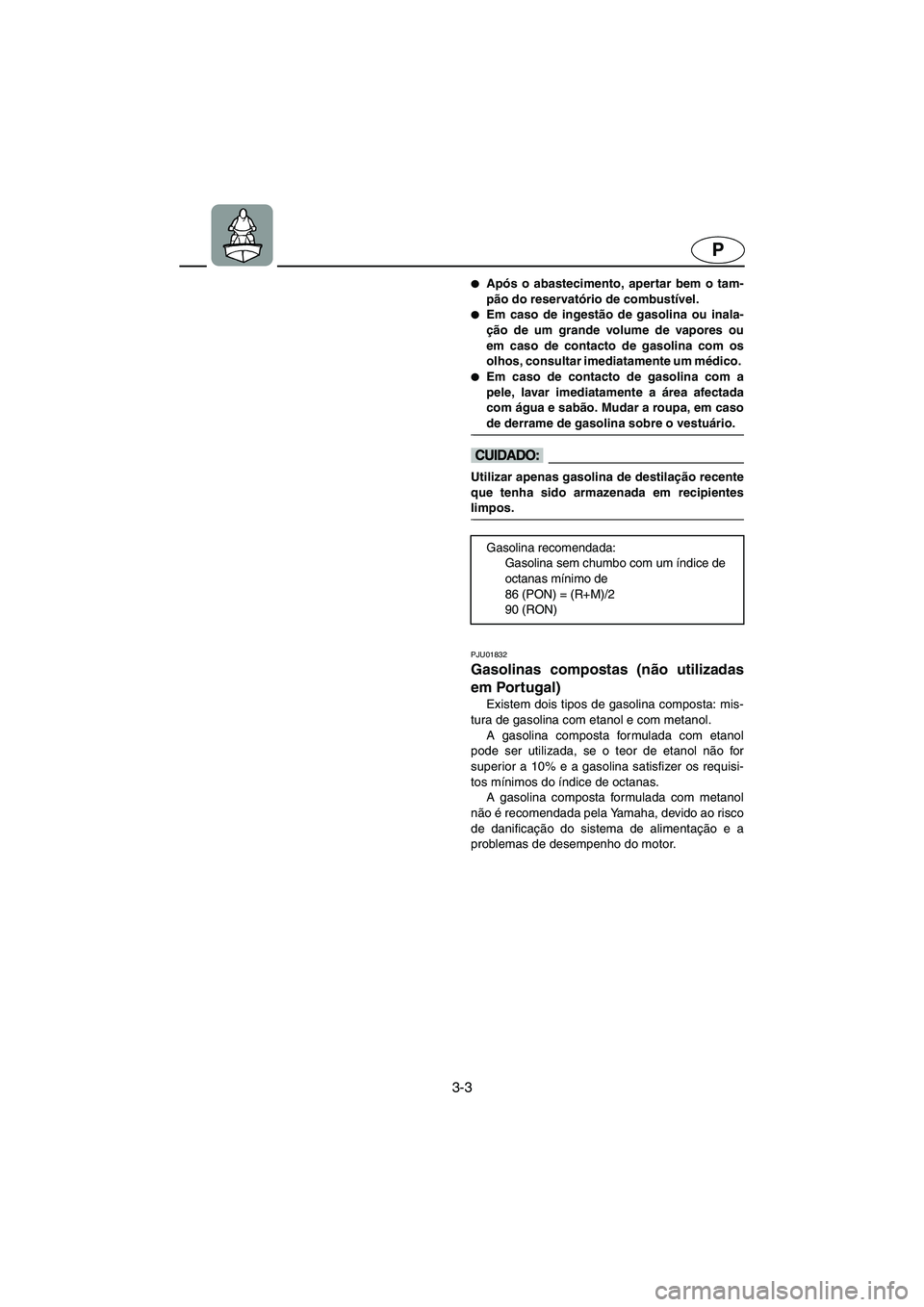

3-3
P

Após o abastecimento, apertar bem o tam-
pão do reservatório de combustível.

Em caso de ingestão de gasolina ou inala-
ção de um grande volume de vapores ou
em caso de contacto de gasolina com os
olhos, consultar imediatamente um médico.

Em caso de contacto de gasolina com a
pele, lavar imediatamente a área afectada
com água e sabão. Mudar a roupa, em caso
de derrame de gasolina sobre o vestuário.
@
@ Utilizar apenas gasolina de destilação recente
que tenha sido armazenada em recipientes
limpos.
@
PJU01832
Gasolinas compostas (não utilizadas
em Portugal)
Existem dois tipos de gasolina composta: mis-
tura de gasolina com etanol e com metanol.
A gasolina composta formulada com etanol
pode ser utilizada, se o teor de etanol não for
superior a 10% e a gasolina satisfizer os requisi-
tos mínimos do índice de octanas.
A gasolina composta formulada com metanol
não é recomendada pela Yamaha, devido ao risco
de danificação do sistema de alimentação e a
problemas de desempenho do motor. Gasolina recomendada:
Gasolina sem chumbo com um índice de
octanas mínimo de
86 (PON) = (R+M)/2
90 (RON)
UF1B81B0.book Page 3 Tuesday, November 19, 2002 5:25 PM

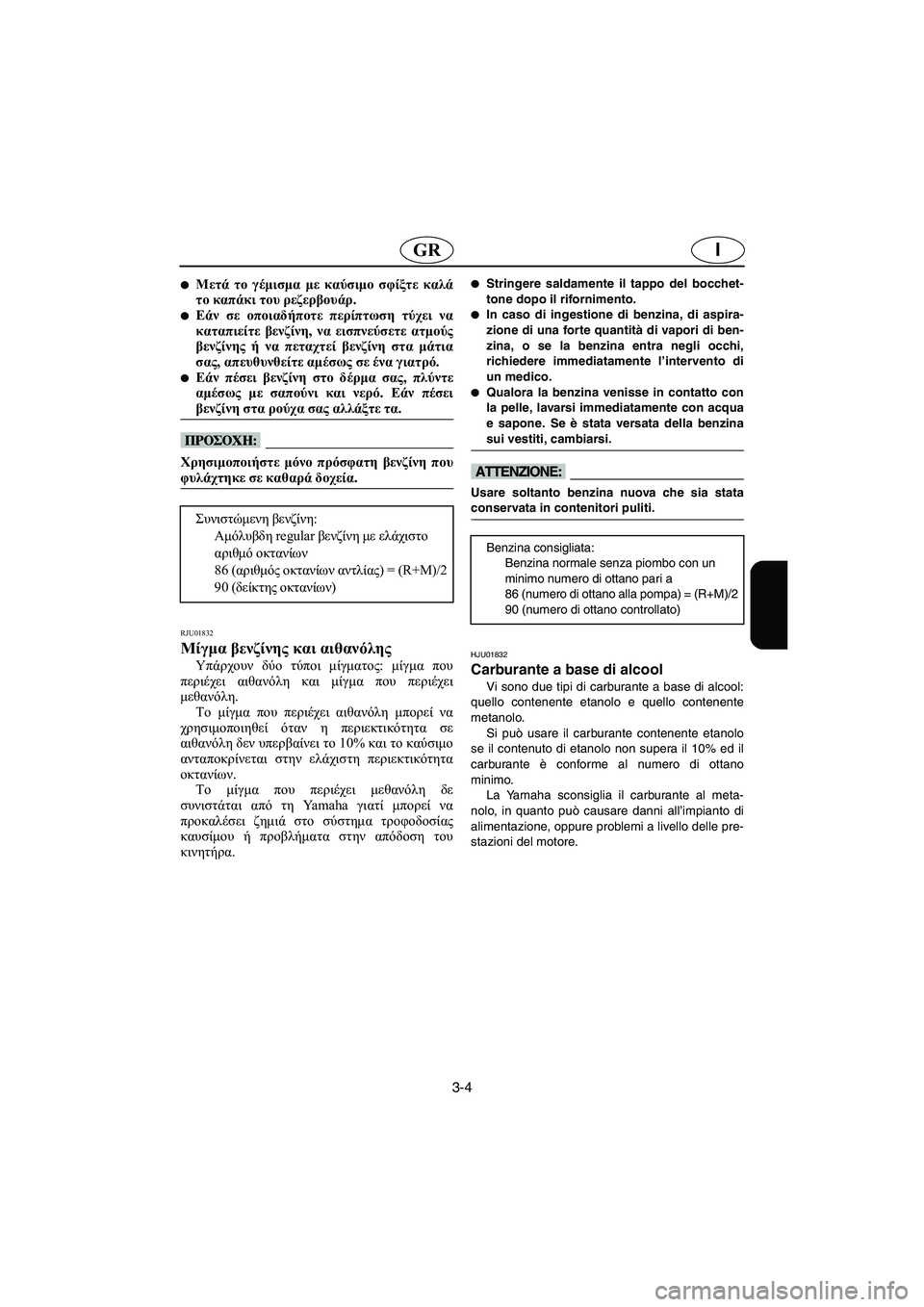

3-4
IGR

Μετά το γέμισμα με καύσιμο σφίξτε καλά
το καπάκι του ρεζερβουάρ.

Εάν σε οποιαδήποτε περίπτωση τύχει να
καταπιείτε βενζίνη, να εισπνεύσετε ατμούς
βενζίνης ή να πεταχτεί βενζίνη στα μάτια
σας, απευθυνθείτε αμέσως σε ένα γιατρό.

Εάν πέσει βενζίνη στο δέρμα σας, πλύντε
αμέσως με σαπούνι και νερό. Εάν πέσει
βενζίνη στα ρούχα σας αλλάξτε τα.
@
@ Χρησιμοποιήστε μόνο πρόσφατη βενζίνη που
φυλάχτηκε σε καθαρά δοχεία.
@
RJU01832
Μίγμα βενζίνης και αιθανόλης
Υπάρχουν δύο τύποι μίγματος: μίγμα που
περιέχει αιθανόλη και μίγμα που περιέχει
μεθανόλη.
Το μίγμα που περιέχει αιθανόλη μπορεί να
χρησιμοποιηθεί όταν η περιεκτικότητα σε
αιθανόλη δεν υπερβαίνει το 10% και το καύσιμο
ανταποκρίνεται στην ελάχιστη περιεκτικότητα
οκτανίων.
Το μίγμα που περιέχει μεθανόλη δε
συνιστάται από τη Yamaha γιατί μπορεί να
προκαλέσει ζημιά στο σύστημα τροφοδοσίας
καυσίμου ή προβλήματα στην απόδοση του
κινητήρα. Συνιστώμενη βενζίνη:
Αμόλυβδη regular βενζίνη με ελάχιστο
αριθμό οκτανίων
86 (αριθμός οκτανίων αντλίας) = (R+M)/2
90 (δείκτης οκτανίων)

Stringere saldamente il tappo del bocchet-
tone dopo il rifornimento.

In caso di ingestione di benzina, di aspira-
zione di una forte quantità di vapori di ben-
zina, o se la benzina entra negli occhi,
richiedere immediatamente l’intervento di
un medico.

Qualora la benzina venisse in contatto con
la pelle, lavarsi immediatamente con acqua
e sapone. Se è stata versata della benzina
sui vestiti, cambiarsi.
@
@ Usare soltanto benzina nuova che sia stata
conservata in contenitori puliti.
@
HJU01832
Carburante a base di alcool
Vi sono due tipi di carburante a base di alcool:
quello contenente etanolo e quello contenente
metanolo.
Si può usare il carburante contenente etanolo
se il contenuto di etanolo non supera il 10% ed il
carburante è conforme al numero di ottano
minimo.
La Yamaha sconsiglia il carburante al meta-
nolo, in quanto può causare danni all’impianto di
alimentazione, oppure problemi a livello delle pre-
stazioni del motore. Benzina consigliata:
Benzina normale senza piombo con un
minimo numero di ottano pari a
86 (numero di ottano alla pompa) = (R+M)/2
90 (numero di ottano controllato)
UF1B81B0.book Page 4 Tuesday, November 19, 2002 5:25 PM

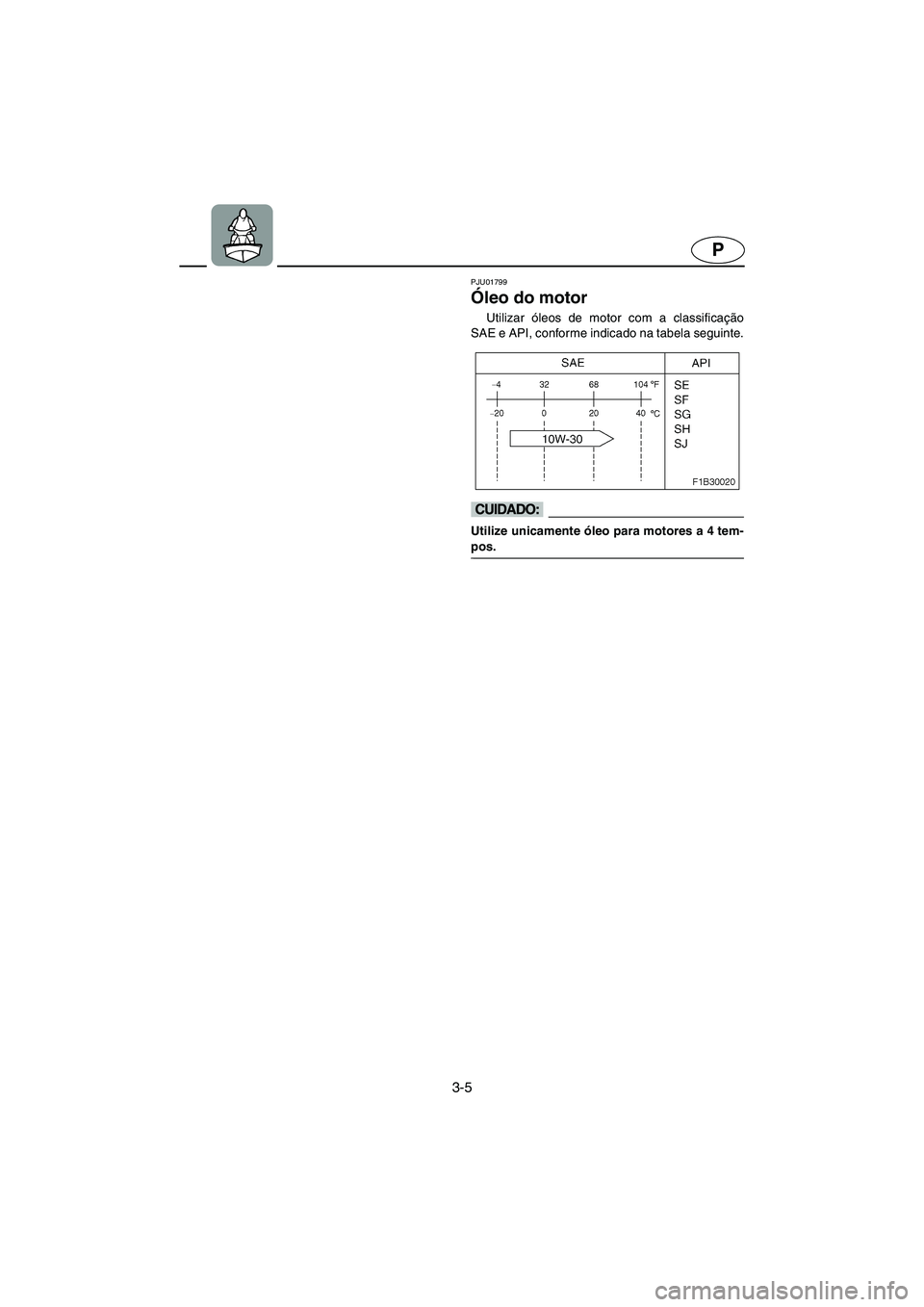

3-5
P
PJU01799
Óleo do motor
Utilizar óleos de motor com a classificação
SAE e API, conforme indicado na tabela seguinte.
@ Utilize unicamente óleo para motores a 4 tem-
pos.
@
UF1B81B0.book Page 5 Tuesday, November 19, 2002 5:25 PM

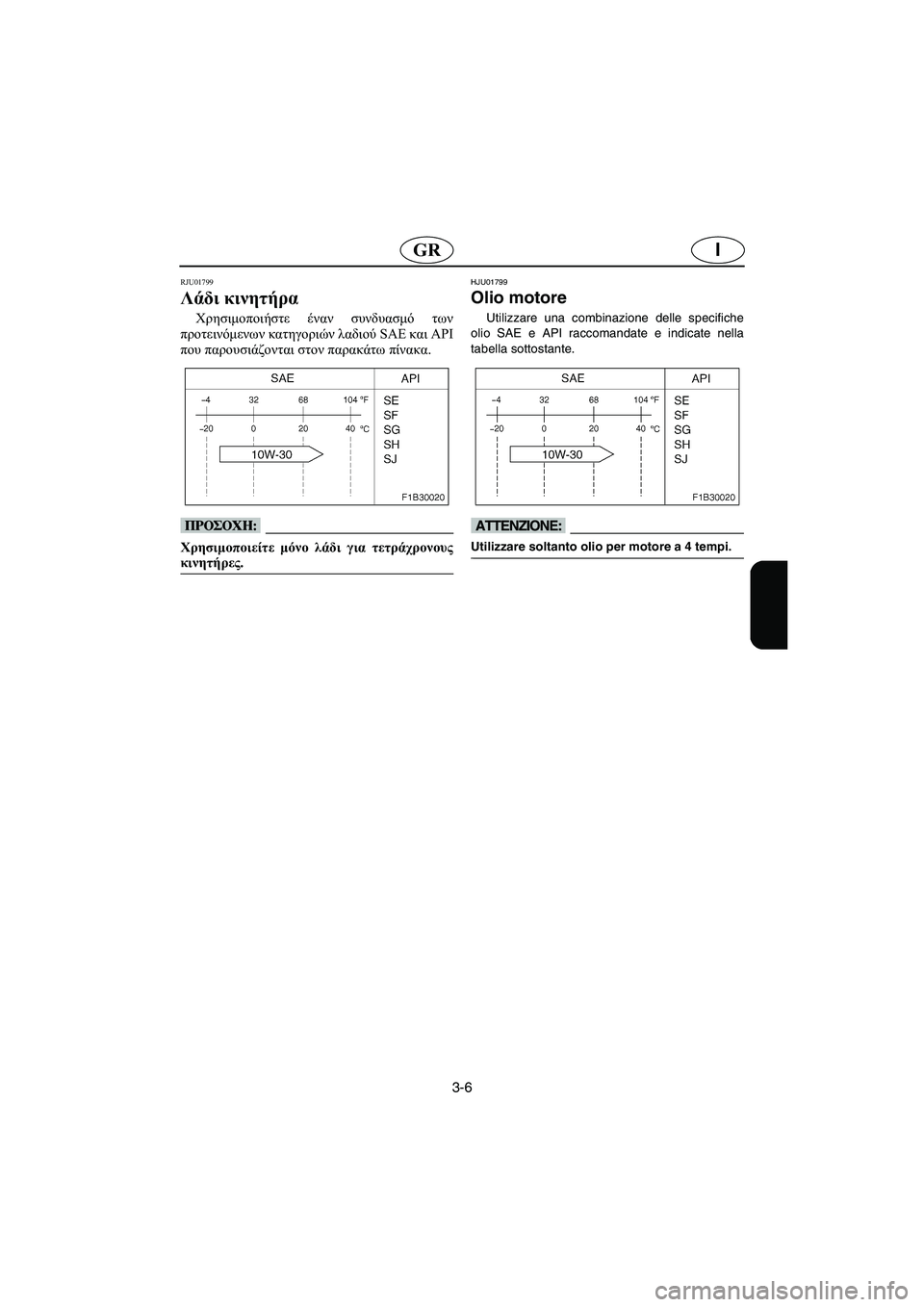

3-6
IGR
RJU01799
Λάδι κινητήρα
Χρησιμοποιήστε έναν συνδυασμό των
προτεινόμενων κατηγοριών λαδιού SAE και API
που παρουσιάζονται στον παρακάτω πίνακα.
@ Χρησιμοποιείτε μόνο λάδι για τετράχρονους
κινητήρες.
@
HJU01799
Olio motore
Utilizzare una combinazione delle specifiche
olio SAE e API raccomandate e indicate nella
tabella sottostante.
@ Utilizzare soltanto olio per motore a 4 tempi. @
UF1B81B0.book Page 6 Tuesday, November 19, 2002 5:25 PM

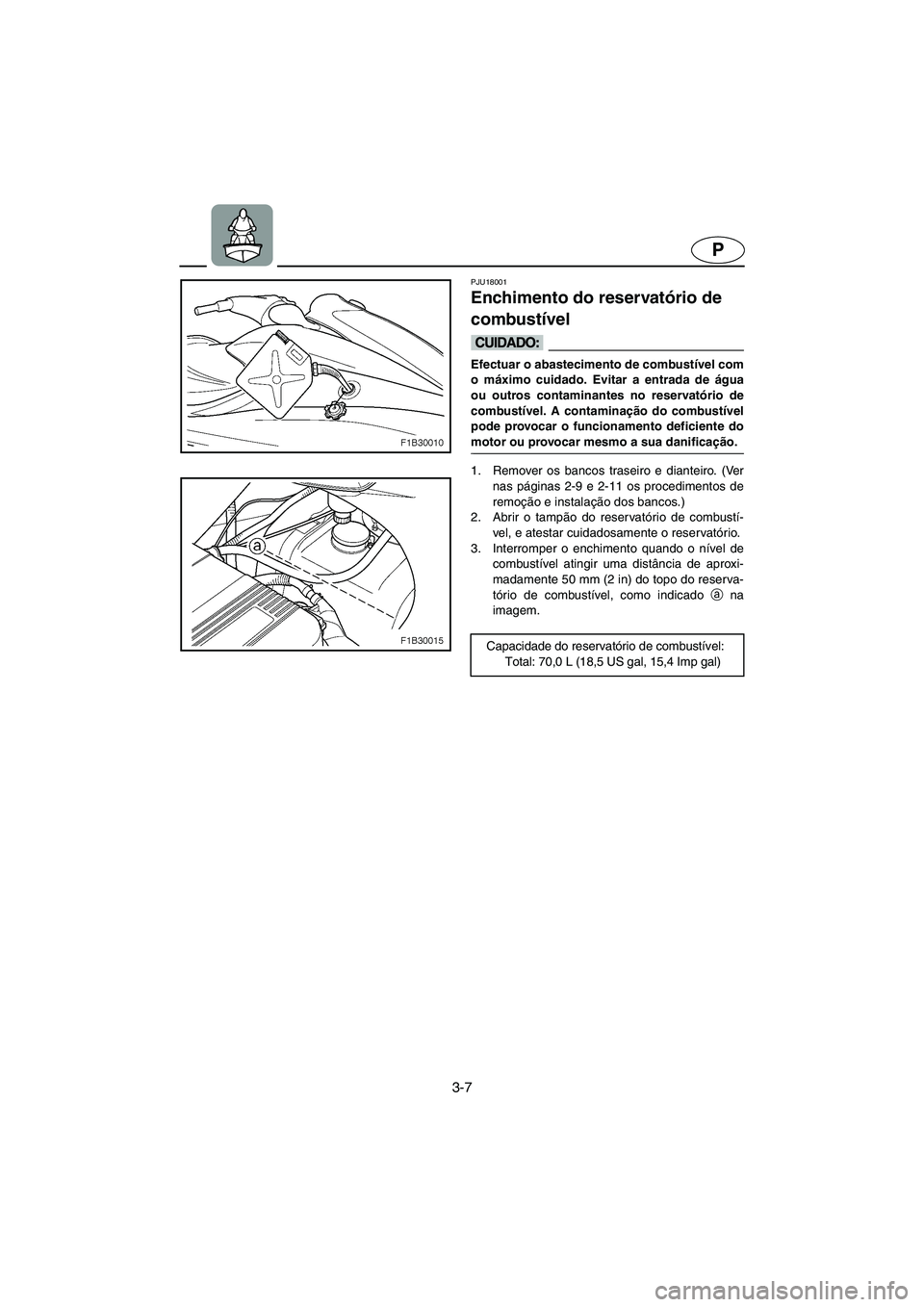

3-7
P
PJU18001
Enchimento do reservatório de
combustível
@ Efectuar o abastecimento de combustível com
o máximo cuidado. Evitar a entrada de água
ou outros contaminantes no reservatório de
combustível. A contaminação do combustível
pode provocar o funcionamento deficiente do
motor ou provocar mesmo a sua danificação.
@
1. Remover os bancos traseiro e dianteiro. (Ver
nas páginas 2-9 e 2-11 os procedimentos de
remoção e instalação dos bancos.)
2. Abrir o tampão do reservatório de combustí-
vel, e atestar cuidadosamente o reservatório.
3. Interromper o enchimento quando o nível de
combustível atingir uma distância de aproxi-
madamente 50 mm (2 in) do topo do reserva-
tório de combustível, como indicado a
na
imagem.
Capacidade do reservatório de combustível:
Total: 70,0 L (18,5 US gal, 15,4 Imp gal)
UF1B81B0.book Page 7 Tuesday, November 19, 2002 5:25 PM

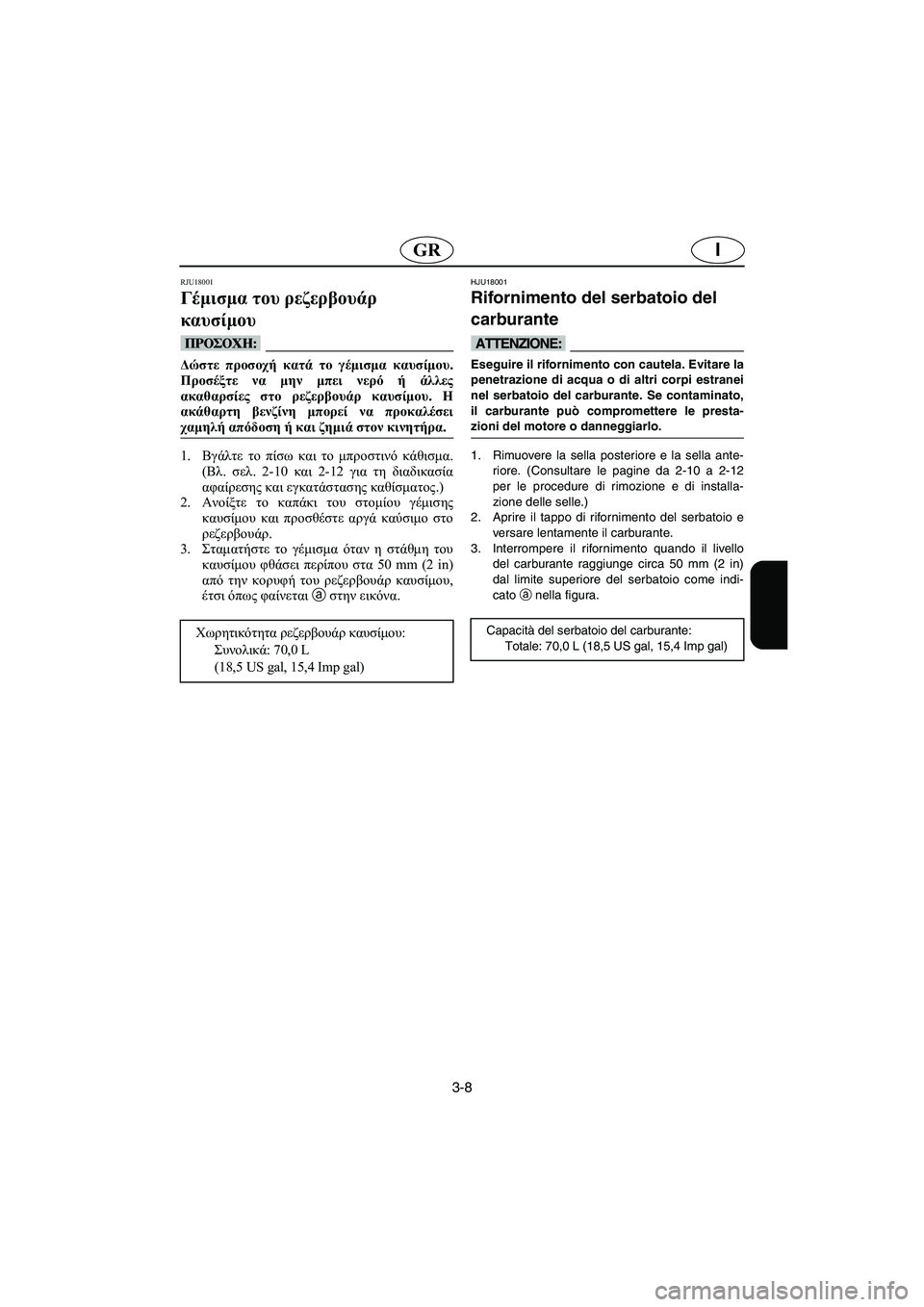

3-8
IGR
RJU18001
Γέμισμα του ρεζερβουάρ
καυσίμου
@ Δώστε προσοχή κατά το γέμισμα καυσίμου.
Προσέξτε να μην μπει νερό ή άλλες
ακαθαρσίες στο ρεζερβουάρ καυσίμου. Η
ακάθαρτη βενζίνη μπορεί να προκαλέσει
χαμηλή απόδοση ή και ζημιά στον κινητήρα.
@
1.Βγάλτε το πίσω και το μπροστινό κάθισμα.
(Βλ. σελ. 2-10 και 2-12 για τη διαδικασία
αφαίρεσης και εγκατάστασης καθίσματος.)
2.Ανοίξτε το καπάκι του στομίου γέμισης
καυσίμου και προσθέστε αργά καύσιμο στο
ρεζερβουάρ.
3.Σταματήστε το γέμισμα όταν η στάθμη του
καυσίμου φθάσει περίπου στα 50 mm (2 in)
από την κορυφή του ρεζερβουάρ καυσίμου,
έτσι όπως φαίνεται a στην εικόνα.
Χωρητικότητα ρεζερβουάρ καυσίμου:
Συνολικά: 70,0 L
(18,5 US gal, 15,4 Imp gal)
HJU18001
Rifornimento del serbatoio del
carburante
@ Eseguire il rifornimento con cautela. Evitare la
penetrazione di acqua o di altri corpi estranei
nel serbatoio del carburante. Se contaminato,
il carburante può compromettere le presta-
zioni del motore o danneggiarlo.
@
1. Rimuovere la sella posteriore e la sella ante-
riore. (Consultare le pagine da 2-10 a 2-12
per le procedure di rimozione e di installa-
zione delle selle.)
2. Aprire il tappo di rifornimento del serbatoio e
versare lentamente il carburante.
3. Interrompere il rifornimento quando il livello
del carburante raggiunge circa 50 mm (2 in)
dal limite superiore del serbatoio come indi-
cato
a nella figura.
Capacità del serbatoio del carburante:
Totale: 70,0 L (18,5 US gal, 15,4 Imp gal)
UF1B81B0.book Page 8 Tuesday, November 19, 2002 5:25 PM

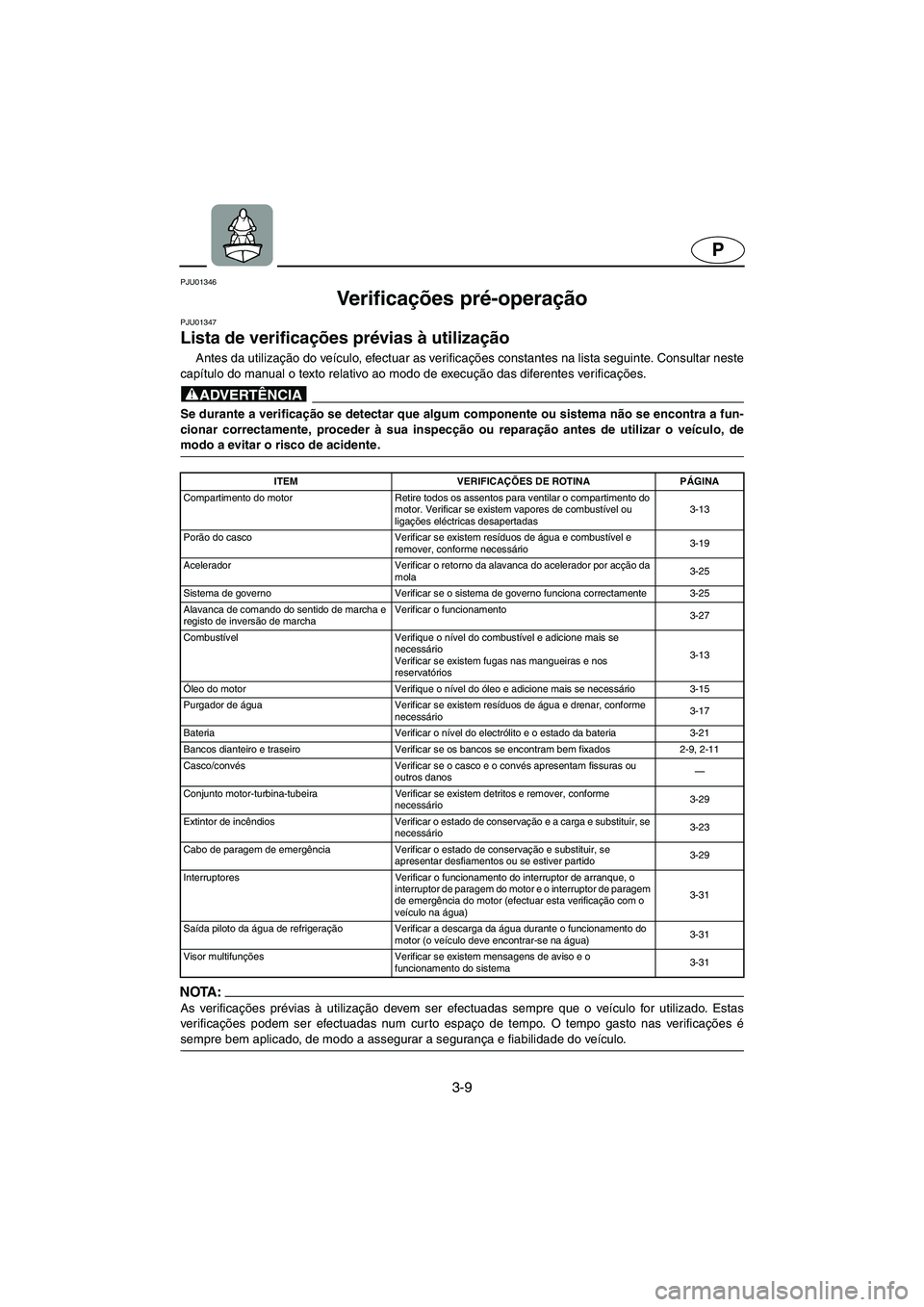

3-9
P
PJU01346
Ve r i f i c ações pré-operação
PJU01347
Lista de verificações prévias à utilização
Antes da utilização do veículo, efectuar as verificações constantes na lista seguinte. Consultar neste
capítulo do manual o texto relativo ao modo de execução das diferentes verificações.
@ Se durante a verificação se detectar que algum componente ou sistema não se encontra a fun-
cionar correctamente, proceder à sua inspecção ou reparação antes de utilizar o veículo, de
modo a evitar o risco de acidente.
@
NOTA :@ As verificações prévias à utilização devem ser efectuadas sempre que o veículo for utilizado. Estas
verificações podem ser efectuadas num curto espaço de tempo. O tempo gasto nas verificações é
sempre bem aplicado, de modo a assegurar a segurança e fiabilidade do veículo.
@
ITEM VERIFICAÇÕES DE ROTINA PÁGINA
Compartimento do motor Retire todos os assentos para ventilar o compartimento do
motor. Verificar se existem vapores de combustível ou
ligações eléctricas desapertadas3-13
Porão do casco Verificar se existem resíduos de água e combustível e
remover, conforme necessário3-19
Acelerador Verificar o retorno da alavanca do acelerador por acção da
mola3-25
Sistema de governo Verificar se o sistema de governo funciona correctamente 3-25
Alavanca de comando do sentido de marcha e
registo de inversão de marchaVerificar o funcionamento
3-27
Combustível Verifique o nível do combustível e adicione mais se
necessário
Verificar se existem fugas nas mangueiras e nos
reservatórios3-13
Óleo do motor Verifique o nível do óleo e adicione mais se necessário 3-15
Purgador de água Verificar se existem resíduos de água e drenar, conforme
necessário3-17
Bateria Verificar o nível do electrólito e o estado da bateria 3-21
Bancos dianteiro e traseiro Verificar se os bancos se encontram bem fixados 2-9, 2-11
Casco/convés Verificar se o casco e o convés apresentam fissuras ou
outros danos—
Conjunto motor-turbina-tubeira Verificar se existem detritos e remover, conforme
necessário3-29
Extintor de incêndios Verificar o estado de conservação e a carga e substituir, se
necessário3-23
Cabo de paragem de emergência Verificar o estado de conservação e substituir, se
apresentar desfiamentos ou se estiver partido3-29
Interruptores Verificar o funcionamento do interruptor de arranque, o
interruptor de paragem do motor e o interruptor de paragem
de emergência do motor (efectuar esta verificação com o
veículo na água)3-31
Saída piloto da água de refrigeração Verificar a descarga da água durante o funcionamento do
motor (o veículo deve encontrar-se na água)3-31
Visor multifunções Verificar se existem mensagens de aviso e o
funcionamento do sistema3-31
UF1B81B0.book Page 9 Tuesday, November 19, 2002 5:25 PM
