2003 MAZDA MODEL MPV Manuel du propriétaire (in French)

5-5
Conduite de votre Mazda
Démarrage et conduite
Form No. 8R22-EC-02G-F

Frein de stationnement
Application du frein de stationnement
Appuyer sur la pédale de frein, puis tirer
le levier de frein de stationnement vers le
haut complètement.Pour relâcher le frein de stationnement
Appuyer sur la pédale de frein, puis tirer
le levier de frein de stationnement vers le
haut et appuyer sur le bouton. Abaisser la
poignée jusqu’à la position de
relâchement tout en maintenant le bouton
enfoncé.

Voyant du système de freinage
Ce voyant a les fonctions suivantes:
Voyant de frein de stationnement
Le voyant s’allume lorsque le frein de
stationnement est mis et que la clé de
contact est sur la position START ou ON.
Il doit s’éteindre lorsque le frein de
stationnement est complètement relâché.
Conduite avec des freins mouillés:
Le fait de conduire avec des freins
mouillés est dangereux. Une distance
d’arrêt plus longue ou le véhicule
tirant d’un côté lors du freinage peut
entraîner un accident grave. Une
légère application des freins
indiquera s’ils sont affectés par l’eau.
Fa i r e sécher les freins en conduisant
à très basse vitesse et en appliquant
les freins jusqu’à ce que le freinage
soit de nouveau normal.
Le fait de conduire avec le frein de
stationnement mis, entraîne une usure
excessive des plaquettes et des
garnitures de freins.
PRUDENCE
ATTENTION
J16L_8R22_EC_02G_F.book Page 5 Friday, August 23, 2002 6:37 PM

5-6
Conduite de votre Mazda
Démarrage et conduite
Form No. 8R22-EC-02G-F
Voyant de niveau bas de liquide de
frein/voyant du système électronique de
distribution de force de freinage
Si le voyant reste allumé après que le frein
de stationnement soit complètement
relâché, cela peut indiquer une panne du
système de freinage.
Garer prudemment le véhicule sur le bord
de la route.
Voyant de niveau bas de liquide de frein
La pédale peut être plus dure ou sa course
peut être plus longue que normale. Dans
ces deux cas, le véhicule prendra plus de
temps pour s’arrêter.
1. Avec le moteur arrêté, vérifier le niveau
du liquide de frein et ajouter du liquide
au besoin (page 8-16).
2. Après avoir ajouté du liquide, vérifier
le voyant de nouveau.
Si le voyant reste allumé, ou si les freins
ne fonctionnent pas correctement, ne pas
conduire le véhicule. Le faire remorquer
jusque chez un concessionnaire agréé
Mazda.
Mêm e s i l e vo y a n t s’éteint, faire vérifier le
circuit de freinage dès que possible.
Voyant du système électronique de
distribution de force de freinage
Si l’unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l’unité de commande
peut allumer le voyant du système de
freinage.
Dans ce cas, le voyant d’ABS s’allumera
au même temps (page 5-30).Vo y a n t d u s y s tème de freinage:
Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les
freins risquent de ne pas fonctionner.
Si le voyant reste allumé, faire vérifier
immédiatement le système de
freinage. Ne pas conduire si ce voyant
est allumé, contacter un
concessionnaire agréé Mazda pour
faire inspecter les freins dès que
possible.
Vo y a n t d’ABS et voyant du système de
freinage allumés au même temps:
Le fait de conduire le véhicule
lorsque le voyant d’ABS et le voyant
du système de freinage sont tous deux
allumés est dangereux. Lorsque les
deux voyants sont allumés, les roues
arrière risquent de se bloquer plus
rapidement, en cas de freinage
brusque, que sous les conditions
normales.
Ne pas conduire avec ces deux
voyants allumés, contacter un
concessionnaire agréé Mazda pour
faire inspecter les freins dès que
possible.
PRUDENCE
J16L_8R22_EC_02G_F.book Page 6 Friday, August 23, 2002 6:37 PM

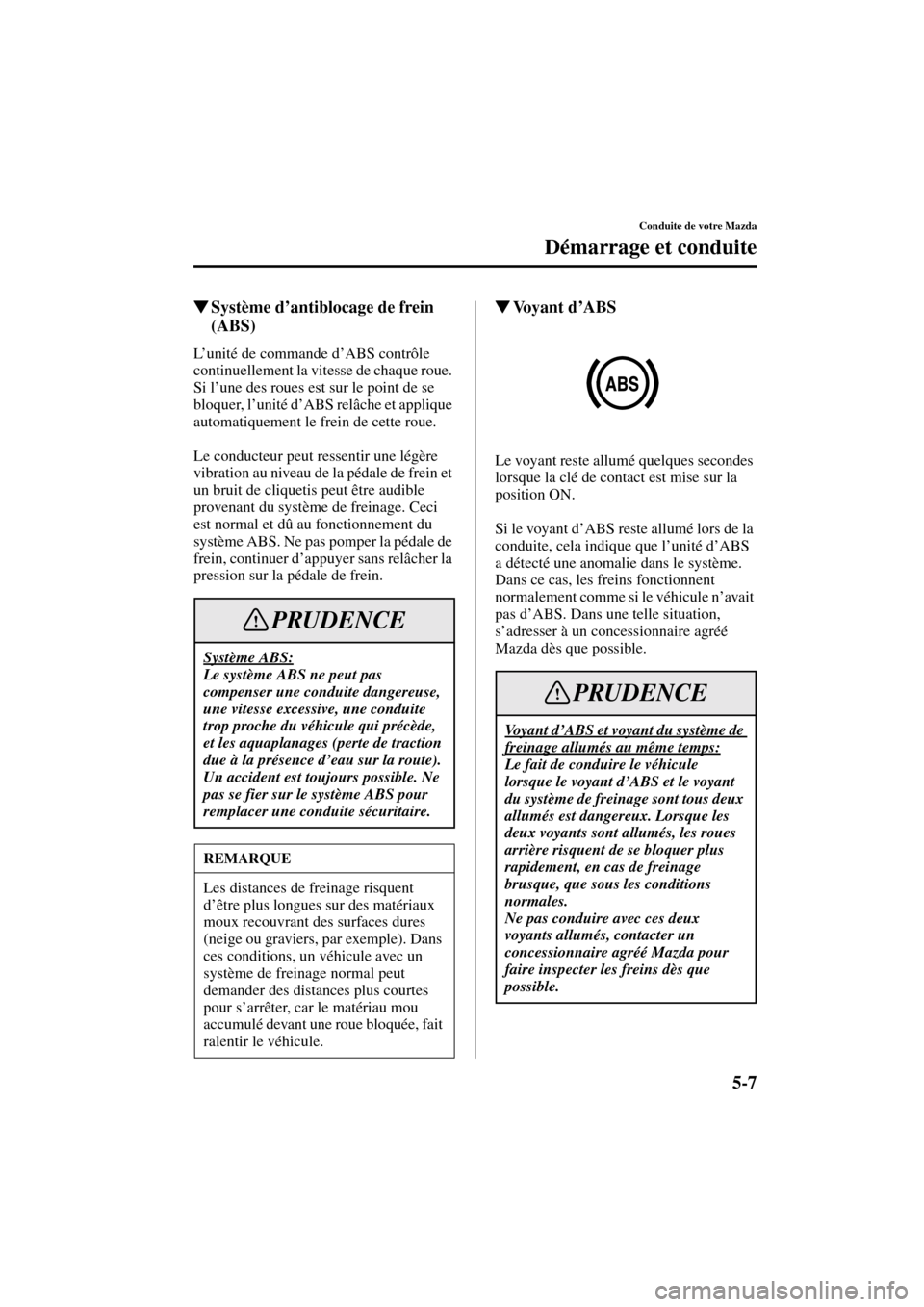

5-7
Conduite de votre Mazda
Démarrage et conduite
Form No. 8R22-EC-02G-F

Système d’antiblocage de frein
(ABS)
L’unité de commande d’ABS contrôle
continuellement la vitesse de chaque roue.
Si l’une des roues est sur le point de se
bloquer, l’unité d’ABS relâche et applique
automatiquement le frein de cette roue.
Le conducteur peut ressentir une légère
vibration au niveau de la pédale de frein et
un bruit de cliquetis peut être audible
provenant du système de freinage. Ceci
est normal et dû au fonctionnement du
système ABS. Ne pas pomper la pédale de
frein, continuer d’appuyer sans relâcher la
pression sur la pédale de frein.

Voyant d’ABS
Le voyant reste allumé quelques secondes
lorsque la clé de contact est mise sur la
position ON.
Si le voyant d’ABS reste allumé lors de la
conduite, cela indique que l’unité d’ABS
a détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n’avait
pas d’ABS. Dans une telle situation,
s’adresser à un concessionnaire agréé
Mazda dès que possible.
Système ABS:
Le système ABS ne peut pas
compenser une conduite dangereuse,
une vitesse excessive, une conduite
trop proche du véhicule qui précède,
et les aquaplanages (perte de traction
due à la présence d’eau sur la route).
Un accident est toujours possible. Ne
pas se fier sur le système ABS pour
remplacer une conduite sécuritaire.
REMARQUE
Les distances de freinage risquent
d’être plus longues sur des matériaux
moux recouvrant des surfaces dures
(neige ou graviers, par exemple). Dans
ces conditions, un véhicule avec un
système de freinage normal peut
demander des distances plus courtes
pour s’arrêter, car le matériau mou
accumulé devant une roue bloquée, fait
ralentir le véhicule.
PRUDENCE
Vo y a n t d’ABS et voyant du système de
freinage allumés au même temps:
Le fait de conduire le véhicule
lorsque le voyant d’ABS et le voyant
du système de freinage sont tous deux
allumés est dangereux. Lorsque les
deux voyants sont allumés, les roues
arrière risquent de se bloquer plus
rapidement, en cas de freinage
brusque, que sous les conditions
normales.
Ne pas conduire avec ces deux
voyants allumés, contacter un
concessionnaire agréé Mazda pour
faire inspecter les freins dès que
possible.
PRUDENCE
J16L_8R22_EC_02G_F.book Page 7 Friday, August 23, 2002 6:37 PM

5-8
Conduite de votre Mazda
Démarrage et conduite
Form No. 8R22-EC-02G-F

Indicateur d’usure des plaquettes
Lorsque les plaquettes de freins à disques
s’usent, les indicateurs d’usure touchent
aux disques. Cela produit un bruit
grinçant pour avertir que les plaquettes
doivent être remplacées.
Lorsque ce son est audible, s’adresser à
un concessionnaire agréé Mazda dès que
possible.
REMARQUE
Lorsque le moteur est démarré à l’aide
d’une batterie de secours, un régime
moteur irrégulier se produit et le
voyant d’ABS s’allume. Ceci est dû au
manque de puissance de la batterie du
véhicule et n’indique pas une anomalie
du système.
Faire recharger la batterie dès que
possible.Conduite avec des plaquettes de freins
usées:
Le fait de conduire avec des
plaquettes de freins usées est
dangereux. Les freins risquent de
lâcher et cela peut causer un accident
grave. Dès qu’un grincement est
audible, s’adresser à un
concessionnaire agréé Mazda.
PRUDENCE
J16L_8R22_EC_02G_F.book Page 8 Friday, August 23, 2002 6:37 PM

5-9
Conduite de votre Mazda
Démarrage et conduite
Form No. 8R22-EC-02G-F
Positions de blocage:

Plages de la boîte de vitesses
Le levier sélecteur doit être à la plage P ou
N pour pouvoir faire démarrer le moteur.
P (Stationnement)
La position de stationnement P, verrouille
la boîte de vitesses et évite que les roues
avant ne tournent.
Boîte de vitesses
automatique
Indique qu’il faut appuyer sur la pédale
de frein et tirer le levier sélecteur vers
soi pour changer de plage. (La clé de
contact doit être sur la position ACC ou
ON.)
Indique que le levier sélecteur peut être
déplacé librement à toute position.
Indique qu’il faut tirer le levier
sélecteur vers soi pour changer de
vitesse.
Bouton de
surmultipliée
Pour sélectionner
une boîte de
vitesses à quatre
rapports ou à
cinq rapports
REMARQUE
Lorsque le levier sélecteur de la boîte
de vitesses automatique est déplacé par
temps très froid, le témoin de plage
indiquera la plage sélectionnée plus
lentement que sous des conditions
normales.
Maintient du véhicule à l’arrêt à
l’aide de la plage P:
Le fait de mettre le levier sélecteur en
plage P sans utiliser le frein de
stationnement pour maintenir le
véhicule à l’arrêt est dangereux. Si la
plage P ne reste pas engagée, le
véhicule risque de se déplacer et de
causer un accident. Pour maintenir le
véhicule à l’arrêt, mettre le levier
sélecteur en plage P ET appliquer le
frein de stationnement.
PRUDENCE
J16L_8R22_EC_02G_F.book Page 9 Friday, August 23, 2002 6:37 PM

5-10
Conduite de votre Mazda
Démarrage et conduite
Form No. 8R22-EC-02G-F
R (Marche arrière)
En plage R le véhicule se déplace vers
l’arrière. Le véhicule doit être arrêté avant
d’engager la plage R ou avant de passer à
une autre plage à partir de R, sauf comme
décrit dans “Pour désembourber le
véhicule” (page 4-9).
N (Point mort)
En plage N, les roues et la boîte de
vitesses ne sont pas bloquées. Sur la
moindre pente, le véhicule roulera si le
frein de stationnement ou si les freins ne
sont pas appliqués.D (Conduite)
D est la position normale pour la
conduite. A partir de la position arrêtée, la
boîte de vitesses passera automatiquement
par une séquence de changement de
vitesses à cinq rapports.
3 (Troisième)
La plage 3 est utile lors de la conduite
dans un trafic dense et lent et pour monter
les côtes, pour utiliser l’effet de frein
moteur dans les descentes, ou lors du
démarrage sur des surfaces glissantes ou
dans d’autres conditions lorsqu’une
accélération douce est nécessaire.
Ne pas dépasser 141 km/h (87 mi/h) sur la
plage 3. •Le fait de passer en plage P, N ou R
lorsque le véhicule est en
mouvement, peut endommager la
boîte de vitesses.
•Le fait de passer à une plage de
conduite ou en marche arrière
lorsque le moteur tourne à un
régime plus rapide que le ralenti,
peut endommager la boîte de
vitesses.
ATTENTION
Passage de N ou de P à une autre
plage:
Il est dangereux de passer de la plage
N ou P à un rapport de conduite
lorsque le moteur tourne à un régime
supérieur au régime de ralenti. Le
véhicule pourrait se déplacer
brusquement et causer un accident ou
de graves blessures. Si le moteur
tourne à un régime supérieur au
ralenti ne pas passer de la plage N ou
P à un rapport de conduite.
Passage à la plage N pendant la
conduite:
Le passage à la plage N pendant la
conduite est dangereux. Le frein
moteur ne peut pas être appliqué lors
de la décélération ce qui peut causer
un accident ou de graves blessures.
Ne pas passer à la plage N pendant la
conduite du véhicule.
PRUDENCE
J16L_8R22_EC_02G_F.book Page 10 Friday, August 23, 2002 6:37 PM

5-11
Conduite de votre Mazda
Démarrage et conduite
Form No. 8R22-EC-02G-F
2 (Deuxième)
Utiliser la plage 2 pour une puissance
maximale lors d’une traction de lourde
charge, ou lors de la montée de pente à
forte inclinaison.
Ne pas dépasser 93 km/h (57 mi/h) sur la
plage 2.

Système de verrouillage de levier
sélecteur
Le système de verrouillage du levier
sélecteur empêche de déplacer le levier
sélecteur de la plage P à moins que la
pédale de frein ne soit enfoncée.
Pour passer de la plage P à une autre
plage:
1. Enfoncer la pédale de frein et la
maintenir.
2. Démarrer le moteur.
3. Déplacer le levier sélecteur.
Frein moteur brusque:
Le rétrogradage lors de la conduite
sur des routes mouillées, enneigées
ou gelées ou lors de la conduite à
haute vitesse cause un effet de frein
moteur soudain qui est dangereux. Le
changement soudain de vitesse de
rotation des roues peut les faire
déraper. Ceci peut causer la perte de
contrôle du véhicule et un accident.
Ne pas causer un effet de frein
moteur soudain lors de la conduite
sur des surfaces glissantes ou à haute
vitesse.
PRUDENCE
REMARQUE
•Lorsque la clé de contact est à la
position LOCK, il n’est pas possible
de mettre la boîte de vitesses en
plage P.
•Si la pédale de frein est enfoncée de
manière répétée avec le levier
sélecteur en plage P, un bruit près du
levier sélecteur peut être audible, ce
bruit est normal et n’indique pas
une anomalie.
•Pour s’assurer que la boîte de
vitesses est en position de
stationnement, la clé de contact ne
peut pas être retirée si le levier
sélecteur n’est pas en plage P.
J16L_8R22_EC_02G_F.book Page 11 Friday, August 23, 2002 6:37 PM

5-12
Conduite de votre Mazda
Démarrage et conduite
Form No. 8R22-EC-02G-F

Déverrouillage d’urgence
Si le levier sélecteur ne peut pas être
déplacé de la plage P alors que la pédale
de frein est enfoncée, maintenir la pédale
enfoncée.
1. Retirer le cache du dispositif de
déverrouillage à l’aide d’un tournevis
ou d’un objet similaire.
2. Pousser le bouton de déverrouillage
vers le bas.
3. Déplacer le levier sélecteur.
4. Faire vérifier le système par un
concessionnaire agréé Mazda.

Surmultipliée
Fonctionnement de la surmultipliée
En plage D, la boîte de vitesses passe
automatiquement en surmultipliée, ce qui
améliore l’économie de carburant et
réduit les bruits de fonctionnement.
Pour l’effet de frein moteur, lors de la
descente d’une pente raide, s’assurer que
le bouton de surmultipliée est en position
hors circuit.
Et pour une conduite plus régulière avec
moins de changements, ne pas l’utiliser
lors
•De la montée de côtes;
•De conduite dans un trafic dense où
l’on doit arrêter et repartir;
•De traction de lourde charge.
Pour mettre la surmultipliée hors
circuit, enfoncer le bouton.
La boîte de vitesses, en plage D, sera sur
une séquence de changement à quatre
rapports.
Configurations de passages de vitesses
sans surmultipliée:
D = 1ère, 2ème, 3ème, 4ème
3 = 2ème, 3ème
2 = 2ème
Cache
Bouton de
déverrouillage
Bouton de surmultipliée
J16L_8R22_EC_02G_F.book Page 12 Friday, August 23, 2002 6:37 PM
