2003 MAZDA MODEL MPV Manuel du propriétaire (in French)

8-33
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F
4. Tirer le couvercle d’étanchéité pour le
retirer.
5. Décrocher le ressort de retenue de
l’ampoule.
6. Basculer le ressort pour libérer
l’ampoule de phare.
7. Retirer prudemment l’ampoule de
phare de la douille et le tirant en un
mouvement rectiligne.
8. Remplacer l’ampoule.
9. Installer dans l’ordre inverse du retrait.
REMARQUE
•Lors de l’installation du couvercle
d’étanchéité, s’assurer que
l’indication est placée vers le
haut.
•Utiliser le protecteur et l’emballage
de la nouvelle ampoule pour mettre
au rebut, hors de portée des enfants,
l’ancienne ampoule.
Couvercle
d’étanchéité
J16L_8R22_EC_02G_F.book Page 33 Friday, August 23, 2002 6:37 PM

8-34
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F

Remplacement des ampoules (Avant)
Pour remplacer les ampoules des feux de stationnement, s’adresser à un concessionnaire
agréé Mazda.
Antibrouillards
Clignotants avant/
Feux de position latéraux
J16L_8R22_EC_02G_F.book Page 34 Friday, August 23, 2002 6:37 PM

8-35
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F

Remplacement des ampoules (Habitacle)
O
NO
F
F
Eclairage au pavillon/Lampes de lecture
(Sans toit ouvrant, avec console supérieure)
Eclairage au pavillon/Lampes de lecture
(Sans toit ouvrant ni console supérieure)Eclairage au pavillon
Eclairages de courtoisie
Eclairage de compartiment à bagages Eclairage au pavillon/Lampes de lecture
(Avec toit ouvrant)
J16L_8R22_EC_02G_F.book Page 35 Friday, August 23, 2002 6:37 PM

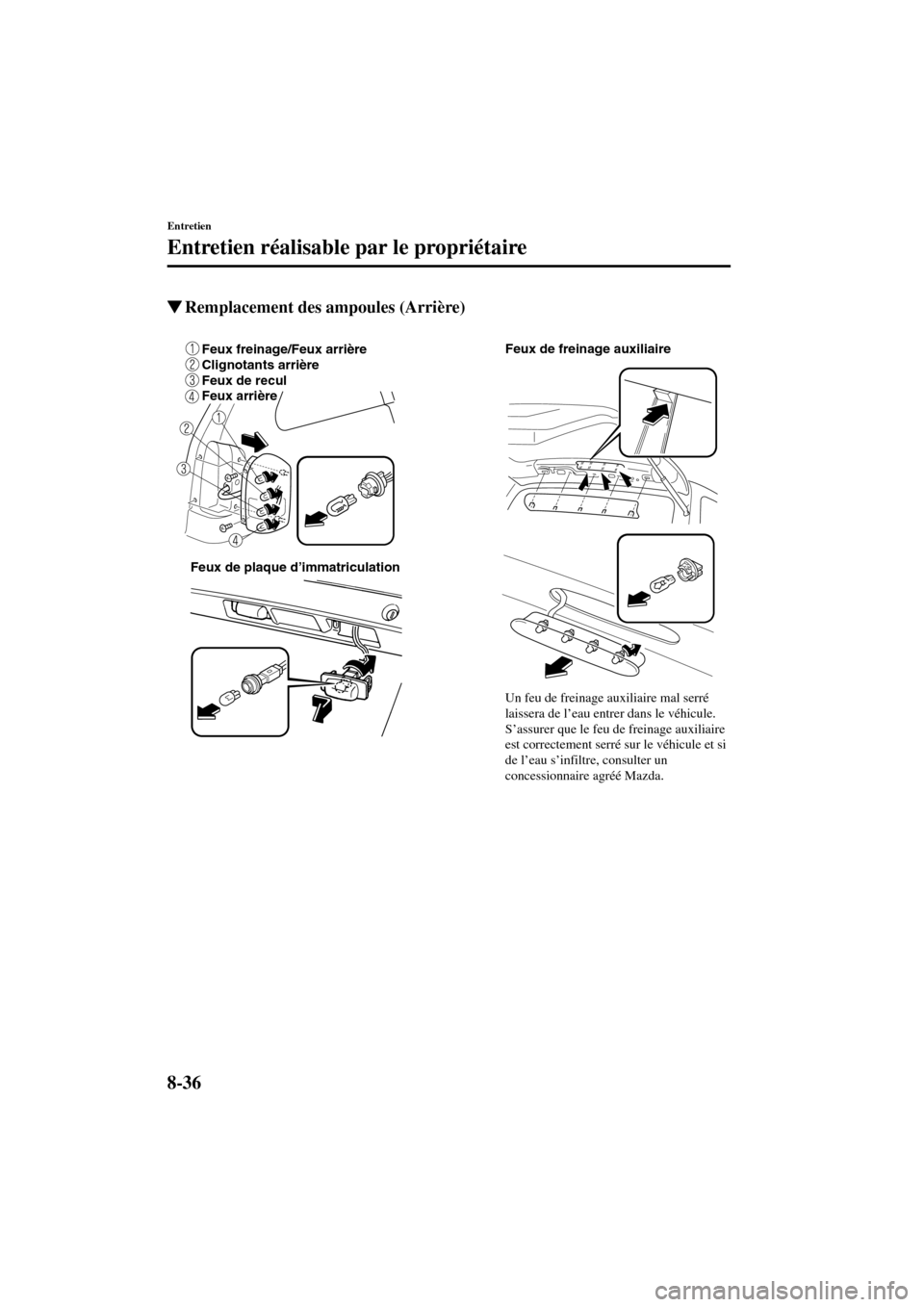

8-36
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F

Remplacement des ampoules (Arrière)
Feux freinage/Feux arrière
Clignotants arrière
Feux de recul
Feux arrièreFeux de freinage auxiliaire
Feux de plaque d’immatriculation
Un feu de freinage auxiliaire mal serré
laissera de l’eau entrer dans le véhicule.
S’assurer que le feu de freinage auxiliaire
est correctement serré sur le véhicule et si
de l’eau s’infiltre, consulter un
concessionnaire agréé Mazda.
J16L_8R22_EC_02G_F.book Page 36 Friday, August 23, 2002 6:37 PM

8-37
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l’intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s’adresser à un
concessionnaire agréé Mazda dès que
possible.

Remplacement d’un fusible
Si un circuit électrique ne fonctionne pas,
vérifier en premier les fusibles du côté du
conducteur.
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Ouvrir le couvercle de la boîte à
fusibles.3. Tirer le fusible droit à l’aide de l’outil
de retrait fourni dans la boîte à fusibles.
4. Vérifier le fusible et le remplacer s’il
est fondu.
5. Enfoncer un fusible neuf de même
valeur, et s’assurer qu’il est bien
installé. Sinon le faire installer par un
concessionnaire agréé Mazda.
Si un fusible de rechange n’est pas
disponible, utiliser un fusible de même
valeur, d’un circuit non nécessaire à la
conduite du véhicule, comme le fusible
AUDIO.
Fusibles
Couvercle de la boîte à fusibles
Outil de retrait
Normal Fondu
J16L_8R22_EC_02G_F.book Page 37 Friday, August 23, 2002 6:37 PM

8-38
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F
Si les phares ou d’autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l’habitacle sont
corrects, vérifier le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Retirer le couvercle du porte-fusibles.3. Si un des fusibles est fondu, le
remplacer par un de même valeur.
Toujours remplacer un fusible par un
de la même valeur. Sinon cela risque
d’endommager le circuit électrique.
ATTENTION
Couvercle du porte-fusibles
Attache
REMARQUE
Pour remplacer le fusible MAIN,
s’adresser à un concessionnaire agréé
Mazda (page 8-39).
Normal Fondu
J16L_8R22_EC_02G_F.book Page 38 Friday, August 23, 2002 6:37 PM

8-39
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F

Description des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
DESCRIPTIONVALEUR
D’AMPERAGECIRCUIT
PROTEGE
1 DEFOG 40ADégivreur de lunette
arrière
2 BTN 60AFusibles STOP,
HAZARD, ROOM,
D.LOCK et DRL
3 ABS 60A
Système d’antiblocage
de frein, pour la
protection de plusieurs
circuits
4 FAN1 30AVentilateur de
refroidissement
5 FAN2 30AVentilateur de
refroidissement
6 HEATER 40A Chauffage
7
R.HEAT30AChauffage arrière,
pour la protection de
plusieurs circuits
8 IG KEY2 40A
Fusibles A/C, P.WIND,
SUN ROOF et R.WIP
9 A/C 10AClimatiseur, pour la
protection de
plusieurs circuits
DESCRIPTIONVALEUR
D’AMPERAGECIRCUIT
PROTEGE
10
TA I L15A Feux arrière
11A/C PWR15A Convertisseur
12 HORN 15A Avertisseur
13 FOG 15APour la protection de
plusieurs circuits
14 EEC 5APour la protection de
plusieurs circuits
15 HEAD L 15A Phares (gauche)
16 HEAD R 15A Phares (droite)
17 HID L 20A—
18 HID R 20A—
19 IG KEY1 60AFusibles METER,
ENGINE et WIPER
20 EGI INJ 30APour la protection de
plusieurs circuits
21FUEL
PUMP20A Pompe à carburant
22 MAIN 120APour la protection de
tous les circuits
J16L_8R22_EC_02G_F.book Page 39 Friday, August 23, 2002 6:37 PM

8-40
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F
Boîte à fusibles (Côté conducteur)
DESCRIPTIONVALEUR
D’AMPERAGECIRCUIT
PROTEGE
1P.WIND 30ALève-vitre
électrique, pour la
protection de
plusieurs circuits
2 WIPER 20AEssuie-glace et
lave-glace de
pare-brise
3SUN
ROOF15AToit ouvrant, pour la
protection de
plusieurs circuits
4R. WIP 10AEssuie-glace et
lave-glace de lunette
arrière
5
SEAT20APour la protection de
plusieurs circuits
6 M.DEF 10ADégivreur de
rétroviseur, pour la
protection de
plusieurs circuits
7 A/C 10AClimatiseur, pour la
protection de
plusieurs circuits
DESCRIPTIONVALEUR
D’AMPERAGECIRCUIT
PROTEGE
8DRL 10A
Pour la protection de
plusieurs circuits
9—— —
10
H/CLEAN20APour la protection de
plusieurs circuits
11—— —
12 HAZARD 10A Feux de détresse
13 ROOM 15AEclairages au
pavillon, lampes de
lecture, éclairage de
compartiment à
bagages
14AUX
POWER25APrise pour
accessoires
15CLOSER
LH20APour la protection de
plusieurs circuits
16 AUDIO 10ASystème audio, pour
la protection de
plusieurs circuits
J16L_8R22_EC_02G_F.book Page 40 Friday, August 23, 2002 6:37 PM
