2003 MAZDA MODEL MPV Manuel du propriétaire (in French)

6-5
Confort intérieur
Système de commande de température
Form No. 8R22-EC-02G-F

Commandes
Cadran de commande de température
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d’une
montre pour de l’air plus chaud et dans le
sens contraire pour de l’air plus froid.Cadran de commande de ventilateur
Ce cadran permet de régler la vitesse du
ventilateur.
0—Ventilateur hors tension
1—Petite vitesse
2—Vitesse moyenne basse
3—Vitesse moyenne rapide
4—Grande vitesse
Panneau de commande (Avant)
A/C0123
4
0123REAR
Cadran de commande de température Interrupteur de climatiseur Interrupteur de dégivreur de
lunette arrière Cadran de commande de ventilateur
Sélecteur d’admission d’air
Interrupteur principal de climatiseur arrière Sélecteur de mode(page 5-39)
FroidChaud
J16L_8R22_EC_02G_F.book Page 5 Friday, August 23, 2002 6:37 PM

6-6
Confort intérieur
Système de commande de température
Form No. 8R22-EC-02G-F
Sélecteur de mode
To u r n e r l e sélecteur de mode pour
sélectionner le mode de débit d’air (page
6-4).
Interrupteur de climatiseur
Appuyer sur cet interrupteur pour mettre
le climatiseur sous tension. Un témoin
s’allume sur l’interrupteur lorsque
l’interrupteur est enclenché.
Appuyer de nouveau sur l’interrupteur
pour mettre le climatiseur hors tension.Sélecteur d’admission d’air
Ce sélecteur commande la source de l’air
pénétrant dans le véhicule.
Appuyer sur le sélecteur pour passer entre
les positions et . Le témoin
du mode sélectionné s’allumera.
Il est recommandé de laisser le sélecteur,
dans les conditions normales, sur la
position permettant l’entrée de l’air
provenant de l’extérieur.
Air provenant de l’extérieur ( )
L’air provenant de l’extérieur entre dans le
véhicule. Utiliser cette position pour
l’aération normale et le chauffage.
Position de recyclage d’air ( )
L’air provenant de l’extérieur n’entre pas
dans l’habitacle. L’air de l’habitacle est
recyclé.
Cette position peut être utilisée lorsque
l’on roule sur des routes poussiéreuses ou
dans d’autres conditions semblables. Elle
permet aussi un rafraîchissement plus
rapide de l’habitacle.
REMARQUE
Le climatiseur peut ne pas fonctionner
si la température extérieure est près de
0
°C (32
°F).
J16L_8R22_EC_02G_F.book Page 6 Friday, August 23, 2002 6:37 PM

6-7
Confort intérieur
Système de commande de température
Form No. 8R22-EC-02G-F

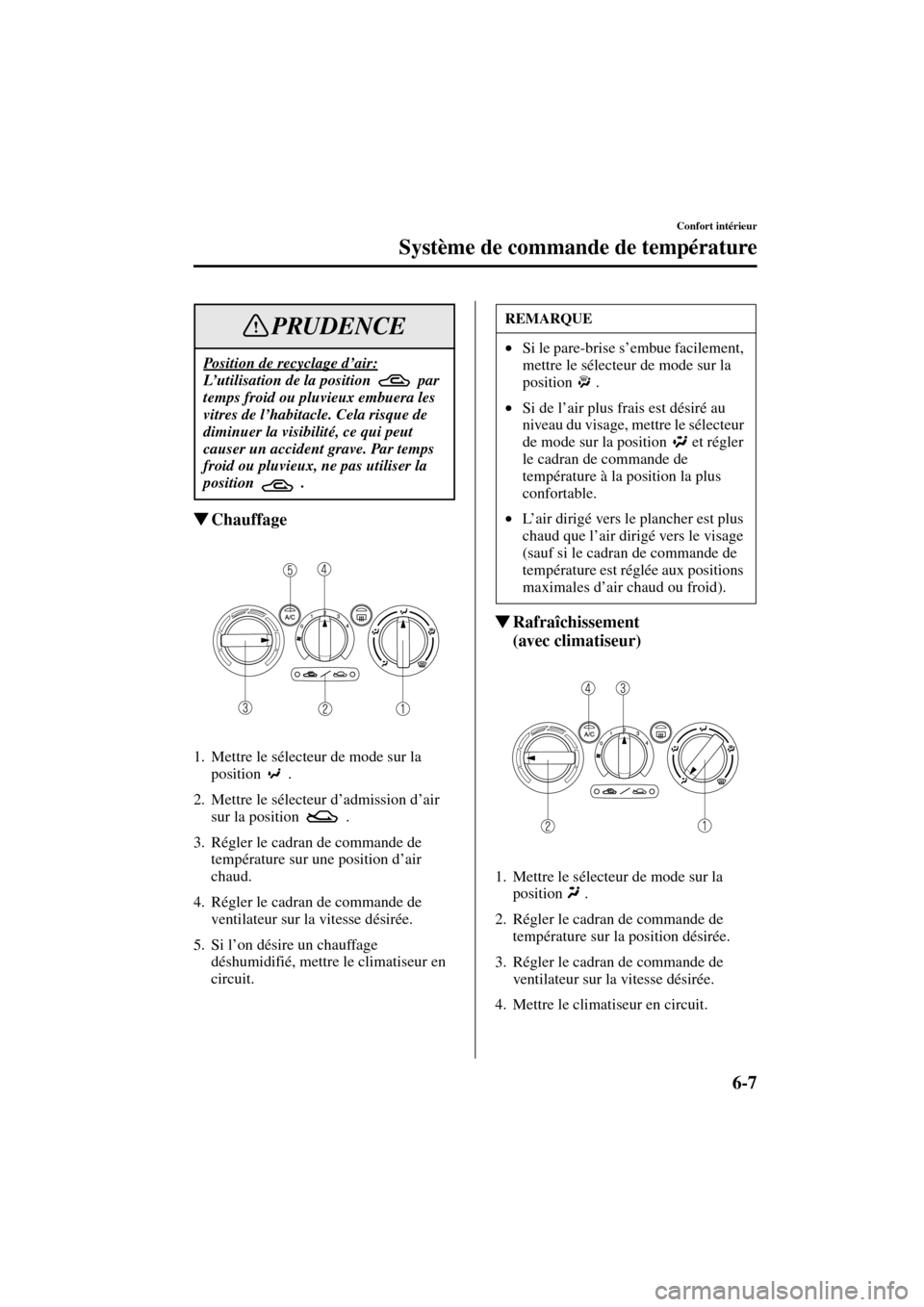

Chauffage
1. Mettre le sélecteur de mode sur la
position .
2. Mettre le sélecteur d’admission d’air
sur la position .
3. Régler le cadran de commande de
température sur une position d’air
chaud.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
5. Si l’on désire un chauffage
déshumidifié, mettre le climatiseur en
circuit.

Rafraîchissement
(avec climatiseur)
1. Mettre le sélecteur de mode sur la
position .
2. Régler le cadran de commande de
température sur la position désirée.
3. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
4. Mettre le climatiseur en circuit.
Position de recyclage d’air:
L’utilisation de la position par
temps froid ou pluvieux embuera les
vitres de l’habitacle. Cela risque de
diminuer la visibilité, ce qui peut
causer un accident grave. Par temps
froid ou pluvieux, ne pas utiliser la
position .
PRUDENCEREMARQUE
•Si le pare-brise s’embue facilement,
mettre le sélecteur de mode sur la
position .
•Si de l’air plus frais est désiré au
niveau du visage, mettre le sélecteur
de mode sur la position et régler
le cadran de commande de
température à la position la plus
confortable.
•L’air dirigé vers le plancher est plus
chaud que l’air dirigé vers le visage
(sauf si le cadran de commande de
température est réglée aux positions
maximales d’air chaud ou froid).
J16L_8R22_EC_02G_F.book Page 7 Friday, August 23, 2002 6:37 PM

6-8
Confort intérieur
Système de commande de température
Form No. 8R22-EC-02G-F
5. Régler le cadran de commande du
ventilateur et le cadran de commande
de température afin d’obtenir un
rafraîchissement agréable et constant.
Ve n t i l a t i o n
1. Mettre le sélecteur de mode sur la
position .
2. Mettre le sélecteur d’admission d’air
sur la position .
3. Régler le cadran de commande de
température sur la position désirée.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.

Dégivrage et désembuage du
pare-brise
1. Mettre le sélecteur de mode sur la
position .
2. Régler le cadran de commande de
température sur la position désirée. Lorsque l’on utilise le climatiseur en
montant de longues pentes ou dans un
trafic dense, consulter fréquemment
l’indication de la jauge de température
du moteur (page 5-24).
Le climatiseur risque de causer une
surchauffe du moteur. Si la jauge
indique une surchauffe, mettre le
climatiseur hors tension.
REMARQUE
•Lorsque l’on désire un
rafraîchissement maximal, régler le
cadran de commande de
température sur la position
maximale d’air froid et régler le
sélecteur d’admission d’air sur la
position , puis régler le
cadran de commande de ventilateur
sur la position 4.
•Si de l’air plus chaud est désiré au
niveau du plancher, mettre le
sélecteur de mode sur la position
et régler le cadran de
commande de température à la
position la plus confortable.
•L’air dirigé vers le plancher est plus
chaud que l’air dirigé vers le visage
(sauf si le cadran de commande de
température est réglée aux positions
maximales d’air chaud ou froid).
ATTENTION
J16L_8R22_EC_02G_F.book Page 8 Friday, August 23, 2002 6:37 PM

6-9
Confort intérieur
Système de commande de température
Form No. 8R22-EC-02G-F
3. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
Déshumidification
(avec climatiseur)
Utiliser le climatiseur par temps froid ou
frais afin de faciliter le désembuage du
pare-brise et des vitres latérales.
1. Mettre le sélecteur de mode sur la
position désirée.
2. Régler le sélecteur d’admission d’air à
la position .
3. Régler le cadran de commande de
température sur une position désirée.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
5. Mettre le climatiseur en circuit.
Pare-brise embué:
L’utilisation de la position de
dégivrage lorsque la commande
de température est réglée à froid
embuera l’extérieur du pare-brise.
Cela risque de diminuer la visibilité,
ce qui peut causer un accident grave.
Régler la commande de température à
chaud ou tiède lorsque la position de
dégivrage est utilisée.
REMARQUE
•Si l’on désire obtenir un dégivrage
maximal, mettre le cadran de
commande de température sur la
position maximale d’air chaud, et
mettre le cadran de commande de
ventilateur sur la position 4.
•Si l’on désire obtenir de l’air chaud
au niveau du plancher, mettre le
sélecteur de mode sur la position .
•A la position ou , l’air
extérieur est automatiquement
sélectionné. Le sélecteur
d’admission d’air ne peut pas être
changé à la position .
PRUDENCE
J16L_8R22_EC_02G_F.book Page 9 Friday, August 23, 2002 6:37 PM

6-10
Confort intérieur
Système de commande de température
Form No. 8R22-EC-02G-F

Réglage des bouches d’aération
Pour diriger le flot d’air
Le flot de l’air peut être dirigé verticalement en déplaçant le bouton de réglage.
Fonctionnement des bouches d’aération (Arrière)
REMARQUE
Lors de l’utilisation du climatiseur, de la buée peut sortir des bouches d’aération. Ceci
n’indique pas un problème, mais est dû à de l’air humide soudainement refroidi.
Bouton
J16L_8R22_EC_02G_F.book Page 10 Friday, August 23, 2002 6:37 PM

6-11
Confort intérieur
Système de commande de température
Form No. 8R22-EC-02G-F

Sélection du mode de circulation d’air
Bouches d’aération de pavillon et du plancher Bouches d’aération du plancherBouches d’aération de pavillon
J16L_8R22_EC_02G_F.book Page 11 Friday, August 23, 2002 6:37 PM

6-12
Confort intérieur
Système de commande de température
Form No. 8R22-EC-02G-F

Commandes
Interrupteur principal de climatiseur
arrière
Le climatiseur à des commandes avant et
arrière. Les commandes avant ont la
priorité sur les commandes arrière.
L’interrupteur principal de climatiseur
arrière est situé sous le panneau des
commandes avant.Cet interrupteur sélectionne aussi les
vitesses du ventilateur pour le climatiseur
arrière.
0
—Ventilateur hors tension
REAR
—La vitesse du ventilateur du
climatiseur arrière peut être
sélectionnée à l’aide des
commandes du panneau arrière.
1
—Petite vitesse
2
—Vitesse moyenne
3
—Grande vitesse
Panneau de commande (Arrière)
021
3
021
3
Cadran de commande de ventilateur
Cadran de commande de
ventilateurCadran de commande de
températureSélecteur de mode
Type A
REMARQUE:
(Type à chauffage arrière)
(Type à climatiseur arrière)
Type BNe fournit de l’air chaud
qu’aux bouches du plancher.
REMARQUE:
Fournit de l’air refroidi ou
de l’air chaud aux bouches
du plancher et (ou) du
pavillon. Ne fournit de l’air refroidi
qu’aux bouches du pavillon.
0123REAR
J16L_8R22_EC_02G_F.book Page 12 Friday, August 23, 2002 6:37 PM
