2003 MAZDA MODEL MPV Manuel du propriétaire (in French)

5-29
Conduite de votre Mazda
Vo y a n t s / témoins et avertisseurs sonores
Form No. 8R22-EC-02G-F

Voyant de pression d’huile
moteur
Ce voyant indique que la pression de
l’huile moteur est basse.
Si le voyant s’allume pendant la conduite:
1. Garer prudemment le véhicule sur le
bord de la route.
2. Arrêter le moteur et vérifier le niveau
de l’huile moteur (page 8-11). Si le
niveau est bas, ajouter de l’huile.
3. Vérifier le voyant.
S’il reste allumé, faire remorquer le
véhicule jusqu’à la station service la plus
proche ou chez un concessionnaire agréé
Mazda.

Voyant d’anomalie du moteur
Si ce voyant s’allume pendant la conduite,
cela peut indiquer un problème du
véhicule. Il est important de noter les
conditions de conduite lorsque le voyant
s’est allumé et s’adresser à un
concessionnaire agréé Mazda.
Le voyant d’anomalie du moteur peut
s’allumer dans les conditions suivantes:
•Le niveau de carburant dans le
réservoir de carburant est très bas ou le
réservoir est presque vide.
•Il y a une anomalie du système
électrique du moteur.
•Il y a une anomalie du système
antipollution.
•Le bouchon du réservoir de carburant
n’est pas installé out n’est pas
correctement serré.
Si le voyant d’anomalie du moteur
clignote continuellement, réduire la
vitesse et s’adresser à un concessionnaire
agréé Mazda dès que possible. Ne pas conduire le véhicule si la
pression d’huile moteur est basse. Cela
peut causer de graves dommages au
moteur.
ATTENTION
J16L_8R22_EC_02G_F.book Page 29 Friday, August 23, 2002 6:37 PM

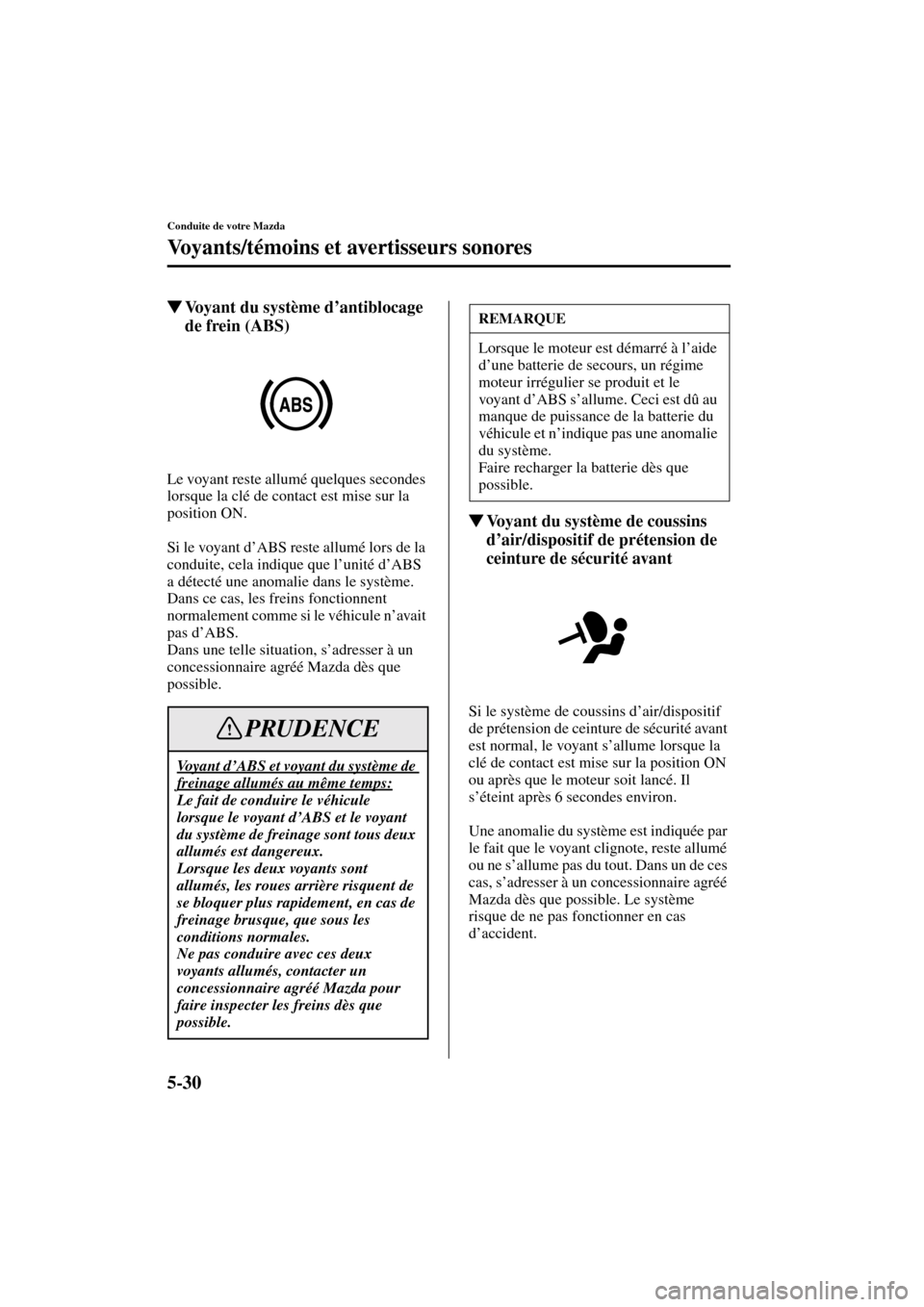

5-30
Conduite de votre Mazda
Vo y a n t s / témoins et avertisseurs sonores
Form No. 8R22-EC-02G-F

Voyant du système d’antiblocage
de frein (ABS)
Le voyant reste allumé quelques secondes
lorsque la clé de contact est mise sur la
position ON.
Si le voyant d’ABS reste allumé lors de la
conduite, cela indique que l’unité d’ABS
a détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n’avait
pas d’ABS.
Dans une telle situation, s’adresser à un
concessionnaire agréé Mazda dès que
possible.

Voyant du système de coussins
d’air/dispositif de prétension de
ceinture de sécurité avant
Si le système de coussins d’air/dispositif
de prétension de ceinture de sécurité avant
est normal, le voyant s’allume lorsque la
clé de contact est mise sur la position ON
ou après que le moteur soit lancé. Il
s’éteint après 6 secondes environ.
Une anomalie du système est indiquée par
le fait que le voyant clignote, reste allumé
ou ne s’allume pas du tout. Dans un de ces
cas, s’adresser à un concessionnaire agréé
Mazda dès que possible. Le système
risque de ne pas fonctionner en cas
d’accident.
Vo y a n t d’ABS et voyant du système de
freinage allumés au même temps:
Le fait de conduire le véhicule
lorsque le voyant d’ABS et le voyant
du système de freinage sont tous deux
allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement, en cas de
freinage brusque, que sous les
conditions normales.
Ne pas conduire avec ces deux
voyants allumés, contacter un
concessionnaire agréé Mazda pour
faire inspecter les freins dès que
possible.
PRUDENCE
REMARQUE
Lorsque le moteur est démarré à l’aide
d’une batterie de secours, un régime
moteur irrégulier se produit et le
voyant d’ABS s’allume. Ceci est dû au
manque de puissance de la batterie du
véhicule et n’indique pas une anomalie
du système.
Faire recharger la batterie dès que
possible.
J16L_8R22_EC_02G_F.book Page 30 Friday, August 23, 2002 6:37 PM

5-31
Conduite de votre Mazda
Vo y a n t s / témoins et avertisseurs sonores
Form No. 8R22-EC-02G-F

Voyant de niveau bas de
carburant
Le voyant de la jauge de carburant indique
que le réservoir sera bientôt vide.
Faire le plein dès que possible.

Voyant de ceinture de sécurité
Si la ceinture de sécurité du conducteur
n’est pas bouclée lorsque la clé de contact
est mise sur la position ON, le voyant de
ceintures de sécurité reste allumé jusqu’à
ce que la ceinture soit bouclée.
Si le système ne fonctionne pas
correctement, s’adresser à un
concessionnaire agréé Mazda.

Voyant de portière ouverte
Ce voyant s’allume lorsqu’une des
portières ou le hayon ne sont pas
correctement fermés.
Fa i r e l’entretien soi-même du système
de coussins d’air/dispositif de
prétension:
Le fait de faire l’entretien soi-même
ou de toucher au système est
dangereux. Les coussins d’air/
dispositif de prétension peuvent se
déclencher accidentellement ou être
désactivés. Ceci peut causer de graves
blessures. Ne jamais toucher au
système et faire faire l’entretien et les
réparations par un concessionnaire
agréé Mazda.
PRUDENCE
Voyant de niveau
bas de carburant
J16L_8R22_EC_02G_F.book Page 31 Friday, August 23, 2002 6:37 PM

5-32
Conduite de votre Mazda
Vo y a n t s / témoins et avertisseurs sonores
Form No. 8R22-EC-02G-F

Voyant du système
d’immobilisation/Témoin de
sécurité
Voyant du système d’immobilisation
Lorsque la clé est au contact, ce voyant
indique l’état du système d’immobilisation.
Si le système fonctionne correctement, le
voyant s’allumera lorsque la clé de contact
est mise sur la position ON ou START. Le
voyant s’éteindra lorsque la confirmation
du système d’immobilisation est
complétée.
Si le voyant clignote rapidement, s’il ne
s’allume pas ou s’il s’allume et reste
allumé, cela indique une anomalie du
système. Dans un de ces cas, s’adresser à
un concessionnaire agréé Mazda dès que
possible.
Témoin de sécurité
Lorsqu’il n’y a pas de clé au contact, et
que le système antivol est armé, ce témoin
clignote toutes les 3 secondes. Ceci
indique que le système fonctionne
correctement.

Témoin de feux de route
Ce témoin indique une des deux
conditions suivantes:
•Les phares sont allumés en position de
feux de route.
•Le levier est en position d’appel de
phares.

Témoin de surmultipliée hors
circuit (O/D OFF)
Ce témoin s’allume lorsque la
surmultipliée est hors circuit.
Si le témoin de surmultipliée hors
circuit clignote, cela indique un
mauvais fonctionnement du circuit
électrique de la boîte de vitesses. Si
l’on continue de conduire dans ces
conditions cela peut endommager la
boîte de vitesses. S’adresser à un
concessionnaire agréé Mazda dès que
possible.
ATTENTION
J16L_8R22_EC_02G_F.book Page 32 Friday, August 23, 2002 6:37 PM

5-33
Conduite de votre Mazda
Vo y a n t s / témoins et avertisseurs sonores
Form No. 8R22-EC-02G-F

Témoin de position de plage
Ce témoin indique la position de plage
sélectionnée, lorsque la clé de contact est
à la position ACC ou ON.

Témoin TCS
Ce témoin s’allume pendant quelques
secondes lorsque la clé de contact est mise
sur la position ON. Si le système de
commande de traction fonctionne, le
témoin clignote.
Si le témoin reste allumé, cela peut indiquer
une anomalie du système de commande de
traction et il peut ne pas fonctionner
correctement. Faire vérifier le véhicule par
un concessionnaire agréé Mazda.

Témoin TCS OFF
Ce témoin s’allume lorsque la clé de
contact est mise sur la position ON. Il
s’éteint lorsque le moteur est démarré.
Il s’allume aussi lorsque le système de
commande de traction est mis hors
fonction ou s’il y a un problème du
système.

Témoin de réglage du régulateur
de vitesse de croisière
Ce témoin s’allume lorsqu’une vitesse de
croisière est réglée.
REMARQUE
•Le témoin clignote et un léger son
de battement est produit par le
moteur indiquant que le système de
commande de traction fonctionne
correctement.
•Sur des surfaces glissantes, comme
sur de la neige, il est impossible
d’augmenter le régime moteur
lorsque le système de commande de
traction est en fonction.
REMARQUE
Après avoir démarré le moteur
lorsqu’il fait très froid, le témoin TCS
OFF reste allumé et le TCS ne
fonctionnera pas tant que le moteur
n’est pas chaud.
J16L_8R22_EC_02G_F.book Page 33 Friday, August 23, 2002 6:37 PM

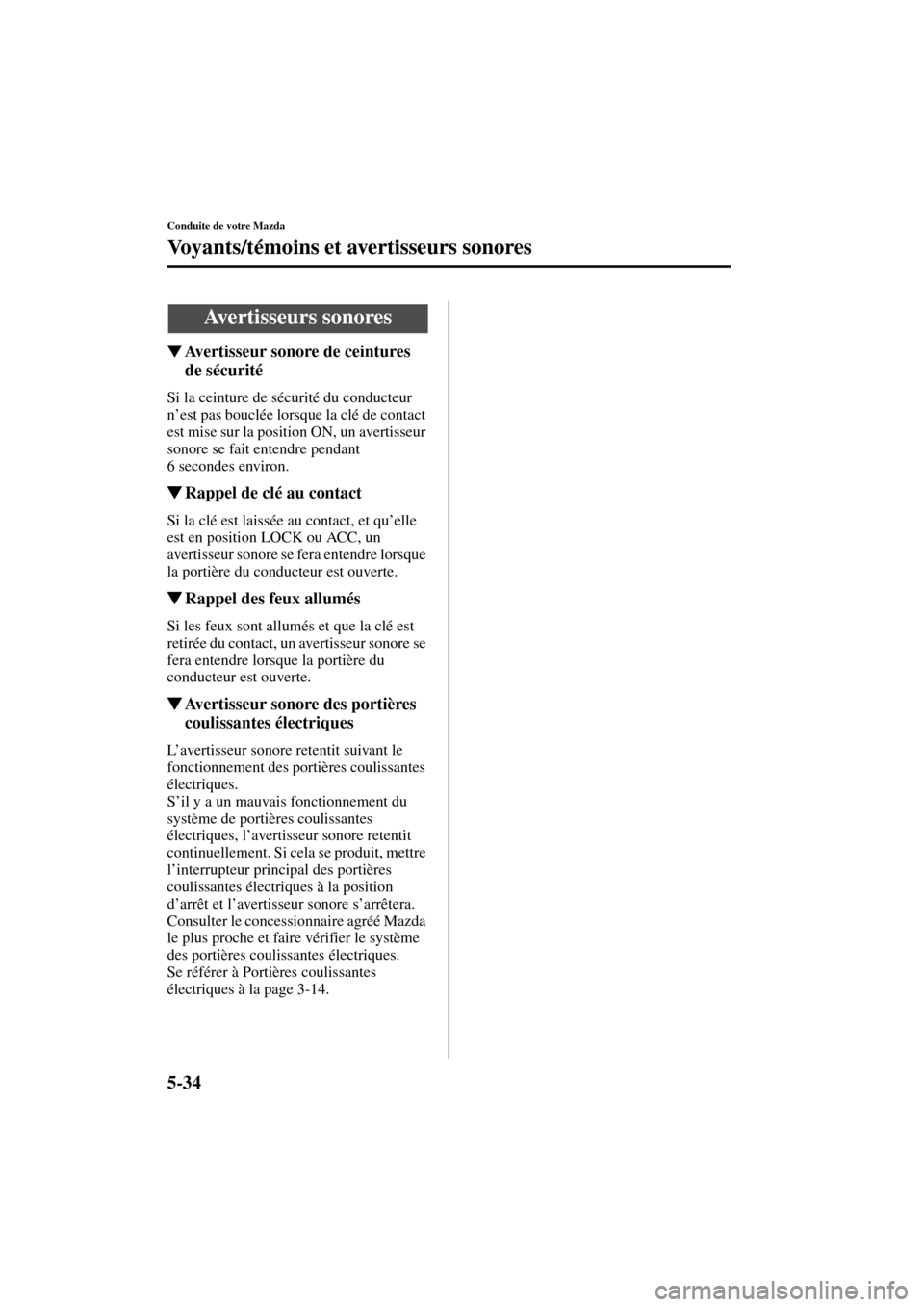

5-34
Conduite de votre Mazda
Vo y a n t s / témoins et avertisseurs sonores
Form No. 8R22-EC-02G-F

Avertisseur sonore de ceintures
de sécurité
Si la ceinture de sécurité du conducteur
n’est pas bouclée lorsque la clé de contact
est mise sur la position ON, un avertisseur
sonore se fait entendre pendant
6 secondes environ.

Rappel de clé au contact
Si la clé est laissée au contact, et qu’elle
est en position LOCK ou ACC, un
avertisseur sonore se fera entendre lorsque
la portière du conducteur est ouverte.

Rappel des feux allumés
Si les feux sont allumés et que la clé est
retirée du contact, un avertisseur sonore se
fera entendre lorsque la portière du
conducteur est ouverte.

Avertisseur sonore des portières
coulissantes électriques
L’avertisseur sonore retentit suivant le
fonctionnement des portières coulissantes
électriques.
S’il y a un mauvais fonctionnement du
système de portières coulissantes
électriques, l’avertisseur sonore retentit
continuellement. Si cela se produit, mettre
l’interrupteur principal des portières
coulissantes électriques à la position
d’arrêt et l’avertisseur sonore s’arrêtera.
Consulter le concessionnaire agréé Mazda
le plus proche et faire vérifier le système
des portières coulissantes électriques.
Se référer à Portières coulissantes
électriques à la page 3-14.
Avertisseurs sonores
J16L_8R22_EC_02G_F.book Page 34 Friday, August 23, 2002 6:37 PM

5-35
Conduite de votre Mazda
Form No. 8R22-EC-02G-F
Interrupteurs et commandes

Phares
Pour allumer les feux, tourner la
commande située à l’extrémité du levier
de commande.

Rappel des feux allumés
Si les feux sont allumés et que la clé est
retirée du contact, un avertisseur sonore se
fera entendre lorsque la portière du
conducteur est ouverte.

Feux de route/croisement
Pousser le levier vers l’avant pour passer
en feux de route.
Le tirer vers l’arrière pour passer en feux
de croisement.

Appel de phares
Pour faire un appel de phares, tirer le
levier à fond vers soi. Il n’est pas
nécessaire que les phares soient allumés,
le levier retourne à sa position normale
lorsqu’il est relâché.
Commande d’éclairage
Position du levier OFF
Phares Eteints Eteints
Allumés
Feux arrière
Feux de stationnement
Eclairage de plaque
d’immatriculation
Feux de position latéraux
EteintsAllumésAllumés
REMARQUE
Pour éviter de décharger la batterie, ne
pas laisser les feux allumés lorsque le
moteur ne tourne pas.
Feux de route
Feux de croisement
J16L_8R22_EC_02G_F.book Page 35 Friday, August 23, 2002 6:37 PM

5-36
Conduite de votre Mazda
Interrupteurs et commandes
Form No. 8R22-EC-02G-F

Feux de position diurnes
(Modèle pour le Canada)
Au Canada, les véhicules doivent être
utilisés de jour avec les phares allumés.
Pour cette raison, les feux de position
diurnes s’allument automatiquement
lorsque la clé de contact est mise sur la
position ON.
Changement de direction
Déplacer le levier vers le haut (pour un
virage vers la droite) ou vers le bas (pour
un virage vers la gauche) à partir de la
position d’arrêt. Le clignotant s’annule
automatiquement après la sortie du virage.
Des témoins verts sur le tableau de bord
indiquent le fonctionnement du clignotant
concerné.
Si le témoin continue de clignoter après
un virage, remettre manuellement le levier
en position d’arrêt.
Changement de file
Déplacer le levier partiellement dans la
direction du changement, jusqu’à ce que
le témoin clignote, et le maintenir. Il
retourne automatiquement à la position
d’arrêt lorsqu’il est relâché.
REMARQUE
Les feux de position diurnes
s’éteignent lorsque le frein de
stationnement est appliqué.
Clignotants
REMARQUE
Si un des témoins reste allumé sans
clignoter ou s’il clignote de manière
anormale, cela peut indiquer que
l’ampoule du clignotant est brûlée.
Virage à droite
Virage à gauche Changement sur
la file de droite
Changement
sur la file
de gauche Hors
fonction
J16L_8R22_EC_02G_F.book Page 36 Friday, August 23, 2002 6:37 PM
