2003 MAZDA MODEL MPV Manuel du propriétaire (in French)

8-17
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F

Vérification du niveau de liquide
de direction assistée
Vérifier le niveau du liquide de direction
assistée dans le réservoir à chaque
changement d’huile, avec le moteur arrêté
et froid. Ajouter du liquide au besoin; il
n’est pas nécessaire de changer le liquide
périodiquement.
Le niveau doit se trouver entre les repères
MAX et MIN. •Le liquide de frein endommage les
surfaces peintes. Si du liquide de
frein entre en contact avec une
surface peinte, l’essuyer
immédiatement.
•L’utilisation d’un liquide de frein
autre que celui spécifié (page 10-4)
endommagera les systèmes. Le
mélange de liquides différents peut
aussi endommager les systèmes.
Si l’on doit rajouter fréquemment
du liquide de frein, s’adresser à un
concessionnaire agréé Mazda.
ATTENTIONLiquide de direction
assistée
Pour éviter d’endommager la pompe
de direction assistée, ne pas utiliser le
véhicule pour de longues périodes si le
niveau de liquide de direction assistée
est bas.
REMARQUE
Utiliser le liquide de direction assistée
spécifié (page 10-4).
ATTENTION
J16L_8R22_EC_02G_F.book Page 17 Friday, August 23, 2002 6:37 PM

8-18
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F
Vérifier les durites et tuyaux pour fuites
ou dommages.
Si un remplissage fréquent est nécessaire,
s’adresser à un concessionnaire agréé
Mazda.

Vérification du niveau de liquide
de boîte de vitesses automatique
Vérifier régulièrement le niveau du
liquide de boîte de vitesses automatique.
Mesurer le niveau du liquide tel que décrit
ci-dessous.
Le volume du liquide de boîte de vitesses
varie en fonction de la température. Le
liquide doit être vérifié au ralenti, lorsque
le véhicule n’a pas roulé, à la température
normale.
1. Garer le véhicule sur une surface
horizontale et appliquer fermement le
frein de stationnement.
2. Laisser tourner le moteur pendant
environ deux minutes. Appuyer sur la
pédale de frein.
3. Déplacer le levier sélecteur sur toutes
les plages et le remettre sur la plage P
(stationnement).
Liquide de boîte de vitesses
automatique
•Si le niveau de liquide est bas, cela
fait patiner la boîte de vitesses
automatique. Si le niveau est trop
haut, cela cause de la mousse, des
fuites de liquide et un mauvais
fonctionnement.
•Utiliser le liquide spécifié
(page 10-4). Un liquide autre que
celui spécifié peut entraîner un
mauvais fonctionnement et une
panne de la boîte de vitesses.
ATTENTION
J16L_8R22_EC_02G_F.book Page 18 Friday, August 23, 2002 6:37 PM

8-19
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F
4. Laisser le moteur tourner au ralenti,
retirer la jauge, l’essuyer et l’introduire
à nouveau.
5. Retirer à nouveau la jauge.
Le niveau correct est indiqué par la
jauge tel qu’indiqué ci-contre.
Plage de liquide chaud A
Si l’on a roulé et que le liquide a atteint la
température normale de fonctionnement,
environ 65
°C (150
°F), le liquide devrait
se trouver entre les repères Plein et
Niveau bas.Plage de liquide froid B
Si l’on n’a pas fait tourner le moteur et
que la température ambiante est d’environ
20
°C (70
°F), le niveau du liquide devrait
se trouver entre les repères Plein et
Niveau bas.
Introduire la jauge à fond. Lorsqu’on
ajoute du liquide, mesurer le niveau avec
la jauge afin de s’assurer que le niveau ne
se trouve pas au-dessus du repère de
niveau plein.
Déplacement soudain du véhicule:
Le fait de déplacer le levier sélecteur
sans appuyer en premier sur la pédale
de frein est dangereux. Le véhicule
peut se déplacer soudainement et
causer un accident. S’assurer
d’appuyer sur la pédale de frein avant
de déplacer le levier sélecteur.
PRUDENCE
A
B
•N’utiliser la plage de liquide froid
qu’en guise de référence.
•Si la température ambiante est
inférieure à environ 20
°C (70
°F),
démarrer le moteur et mesurer le
niveau du liquide après avoir laisser
tourner le moteur pour qu’il atteigne
la température normale de
fonctionnement.
•Si l’on a roulé pendant une durée
prolongée à grande vitesse ou dans
un trafic dense par temps chaud, il
est préférable de mesurer le niveau
d’huile après avoir arrêté le moteur
et laissé refroidir le liquide pendant
30 minutes.
REMARQUE
Pour une lecture précise, inspecter les
deux côtés de la jauge.
ATTENTION
J16L_8R22_EC_02G_F.book Page 19 Friday, August 23, 2002 6:37 PM

8-20
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F

Vérification du niveau du liquide
de lave-glace
Vérifier le niveau sur le réservoir du
liquide de lave-glace, ajouter du liquide si
nécessaire.
Le haut du flotteur doit être entre les
repères FULL (plein) et LOW (niveau
bas).
Utiliser de l’eau pure si du liquide de
lave-glace n’est pas disponible.
Par temps froid, n’utiliser qu’une solution
de lave-glace contre le gel.
+
Toutes les parties mobiles du véhicule,
telles que les charnières et les serrures de
portières et du capot, doivent être
lubrifiées à chaque changement d’huile.
Par temps froid utiliser un lubrifiant
antigel pour les serrures.
S’assurer que le loquet secondaire du
capot empêche le capot de s’ouvrir
lorsque le loquet primaire est relâché.
Liquide de lave-glace
Substitution du liquide de lave-glace:
L’utilisation de liquide antigel comme
liquide de lave-glace est dangereuse.
Si pulvérisé sur le pare-brise, il le
salira, gênera la visibilité et cela peut
causer un accident. N’utiliser que du
liquide de lave-glace ou de l’eau pure
dans le réservoir de liquide.
PRUDENCE
Lubrification de la
carrosserie
J16L_8R22_EC_02G_F.book Page 20 Friday, August 23, 2002 6:37 PM

8-21
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F
Ce filtre à air peut être soit nettoyé à l’air
comprimé et réutilisé, soit remplacé,
suivant son état. S’il n’est pas très sale, le
secouer pour retirer les matières
étrangères. A chaque inspection, essuyer
l’intérieur du boîtier de filtre à air à l’aide
d’un chiffon humide.

Remplacement du filtre à air
1. Retirer le boulon et défaire les loquets
du boîtier du filtre à air.
2. Ouvrir le boîtier du filtre à air et retirer
le filtre à air.
3. Essuyer l’intérieur du boîtier de filtre à
air à l’aide d’un chiffon humide
4. Nettoyer ou remplacer le filtre à air.
5. Installer dans l’ordre inverse du retrait.
Remplacer le filtre à air en fonction du
tableau d’entretien périodique (page 8-3).Filtre à air
Ne pas utiliser le véhicule sans le filtre
à air. Cela peut endommager le moteur.
REMARQUE
Si le véhicule est utilisé dans des
régions très poussiéreuses ou
sablonneuses, remplacer l’élément du
filtre à air à des intervalles plus
rapprochés que ceux recommandés.
ATTENTIONBoulon
Loquet
Filtre à airBoîtier de filtre à air
J16L_8R22_EC_02G_F.book Page 21 Friday, August 23, 2002 6:37 PM

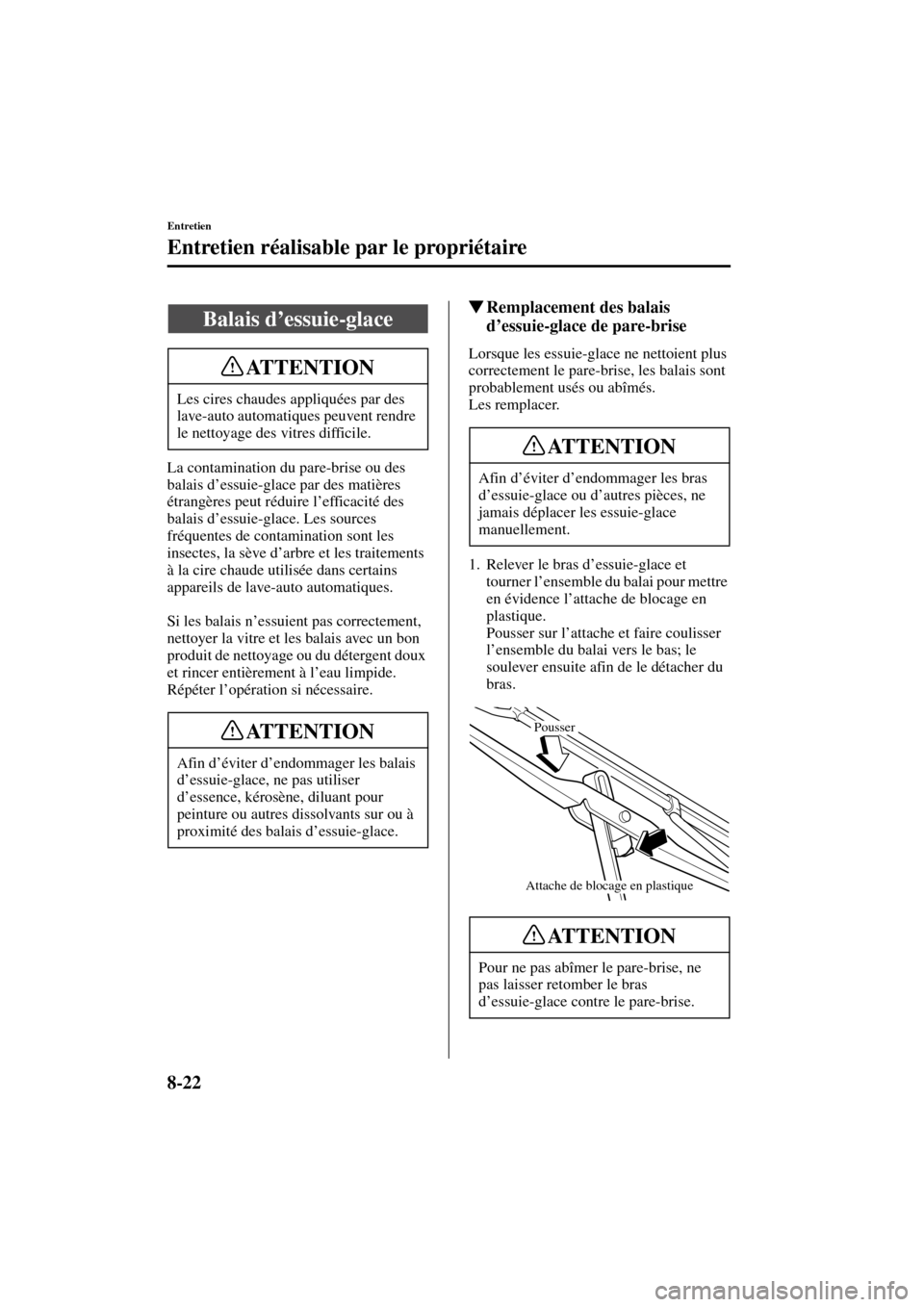

8-22
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F
La contamination du pare-brise ou des
balais d’essuie-glace par des matières
étrangères peut réduire l’efficacité des
balais d’essuie-glace. Les sources
fréquentes de contamination sont les
insectes, la sève d’arbre et les traitements
à la cire chaude utilisée dans certains
appareils de lave-auto automatiques.
Si les balais n’essuient pas correctement,
nettoyer la vitre et les balais avec un bon
produit de nettoyage ou du détergent doux
et rincer entièrement à l’eau limpide.
Répéter l’opération si nécessaire.

Remplacement des balais
d’essuie-glace de pare-brise
Lorsque les essuie-glace ne nettoient plus
correctement le pare-brise, les balais sont
probablement usés ou abîmés.
Les remplacer.
1. Relever le bras d’essuie-glace et
tourner l’ensemble du balai pour mettre
en évidence l’attache de blocage en
plastique.
Pousser sur l’attache et faire coulisser
l’ensemble du balai vers le bas; le
soulever ensuite afin de le détacher du
bras.
Balais d’essuie-glace
Les cires chaudes appliquées par des
lave-auto automatiques peuvent rendre
le nettoyage des vitres difficile.
Afin d’éviter d’endommager les balais
d’essuie-glace, ne pas utiliser
d’essence, kérosène, diluant pour
peinture ou autres dissolvants sur ou à
proximité des balais d’essuie-glace.
ATTENTION
ATTENTION
Afin d’éviter d’endommager les bras
d’essuie-glace ou d’autres pièces, ne
jamais déplacer les essuie-glace
manuellement.
Pour ne pas abîmer le pare-brise, ne
pas laisser retomber le bras
d’essuie-glace contre le pare-brise.
ATTENTION
Pousser
Attache de blocage en plastique
ATTENTION
J16L_8R22_EC_02G_F.book Page 22 Friday, August 23, 2002 6:37 PM

8-23
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F
2. Saisir l’extrémité du caoutchouc de
balai et tirer jusqu’à ce que les attaches
soient dégagées du support métallique.
3. Retirer les barres métalliques du
caoutchouc du balai d’essuie-glace
retiré et les monter sur un caoutchouc
de balai d’essuie-glace neuf.4. Introduire prudemment un caoutchouc
de balai neuf.
Installer l’ensemble du balai dans
l’ordre inverse de celui du retrait.
Dégager AttacheSupport métallique
Barres
•Ne pas plier les barres métalliques.
Elles doivent être réutilisées.
•Si les barres métalliques sont
inversées, l’efficacité des balais
d’essuie-glace risque de diminuer.
Dès lors, ne pas utiliser les barres
métalliques côté conducteur sur les
balais côté passager, ou vice versa.
•S’assurer de réinstaller les barres
métalliques dans le nouveau
caoutchouc de balai de sorte que la
courbure soit la même que celle du
caoutchouc retiré.
REMARQUE
Installer les balais en dirigeant les
attaches vers le bas du bras
d’essuie-glace.
ATTENTION
Attache
J16L_8R22_EC_02G_F.book Page 23 Friday, August 23, 2002 6:37 PM

8-24
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F

Remplacement du balai
d’essuie-glace de lunette arrière
Lorsque l’essuie-glace ne nettoie plus
correctement la lunette arrière, le balai est
probablement usé ou abîmé.
Le remplacer.
1. Relever le bras d’essuie-glace et
tourner l’ensemble du balai pour mettre
en évidence l’attache de blocage en
plastique.
Pousser sur l’attache et faire coulisser
l’ensemble du balai vers le bas; le
soulever ensuite afin de le détacher du
bras.2. Tirer le balai et le faire coulisser pour
le sortir du support de balai.
3. Retirer les barres métalliques du
caoutchouc du balai d’essuie-glace
retiré et les monter sur un caoutchouc
de balai d’essuie-glace neuf. Pour éviter d’endommager la lunette
arrière et le becquet, faire attention lors
du retrait du balai d’essuie-glace.
Pour ne pas abîmer la lunette arrière,
ne pas laisser retomber le bras
d’essuie-glace contre la lunette arrière.
ATTENTION
Pousser
Attache de blocage
en plastique
ATTENTION
Ne pas plier les barres métalliques.
Elles doivent être réutilisées.
Dégager
Barres
ATTENTION
J16L_8R22_EC_02G_F.book Page 24 Friday, August 23, 2002 6:37 PM
