2003 MAZDA MODEL MPV Manuel du propriétaire (in French)

2-57
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d’air
Form No. 8R22-EC-02G-F

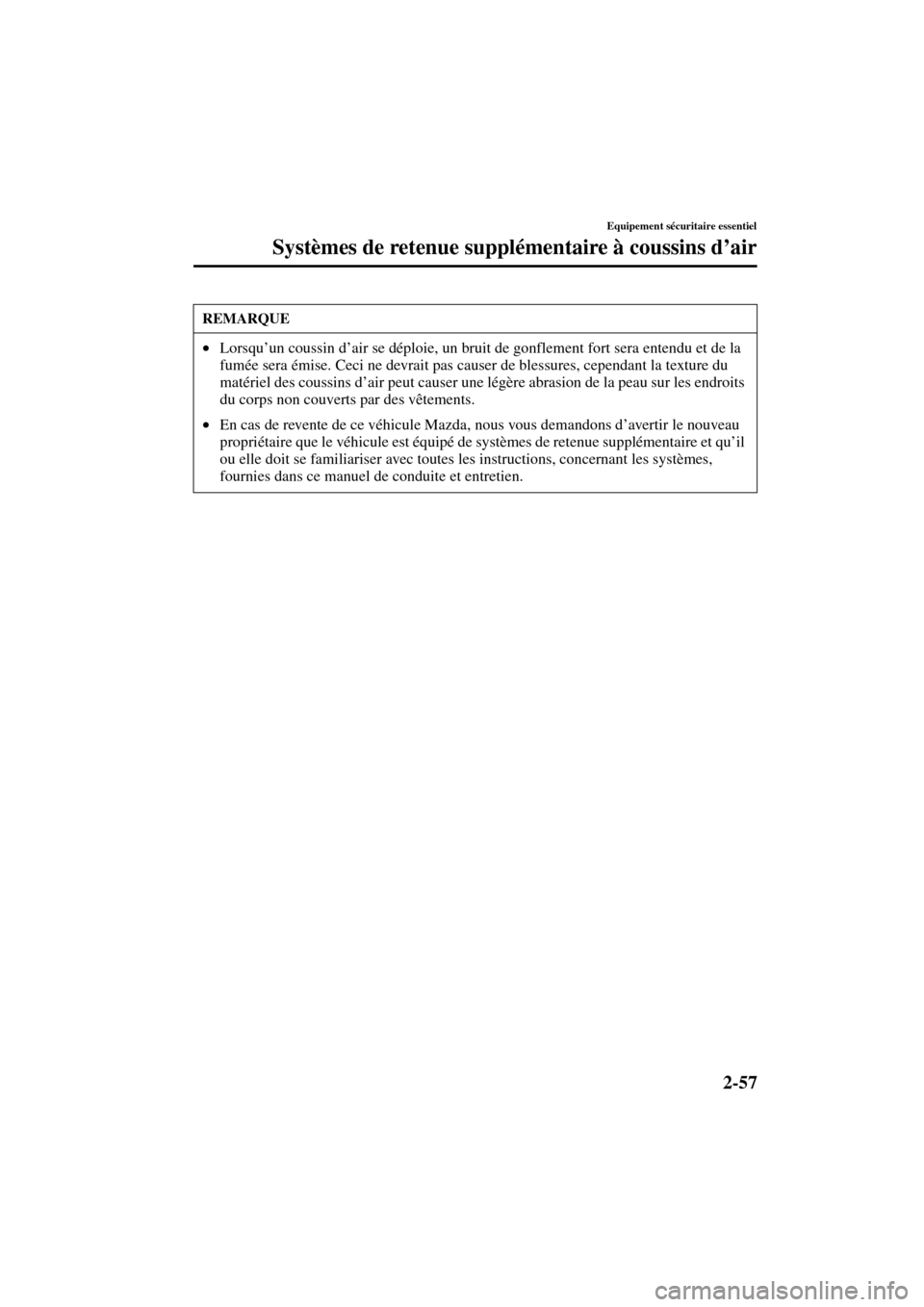

REMARQUE
•Lorsqu’un coussin d’air se déploie, un bruit de gonflement fort sera entendu et de la
fumée sera émise. Ceci ne devrait pas causer de blessures, cependant la texture du
matériel des coussins d’air peut causer une légère abrasion de la peau sur les endroits
du corps non couverts par des vêtements.
•En cas de revente de ce véhicule Mazda, nous vous demandons d’avertir le nouveau
propriétaire que le véhicule est équipé de systèmes de retenue supplémentaire et qu’il
ou elle doit se familiariser avec toutes les instructions, concernant les systèmes,
fournies dans ce manuel de conduite et entretien.
J16L_8R22_EC_02G_F.book Page 57 Friday, August 23, 2002 6:37 PM

2-58
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d’air
Form No. 8R22-EC-02G-F
Le système de retenue supplémentaire se compose de deux sous-systèmes principaux:
•Le système de coussin d’air avec dispositifs de gonflage et coussins d’air.
•Le système électrique avec détecteurs de choc et unité de diagnostic.
Les coussins d’air sont montés au centre du volant de direction, dans le tableau de bord
côté passager, et dans les côtés extérieurs des dossiers des sièges avant. Ils ne sont pas
visibles à moins qu’ils ne soient activés.

Explication du fonctionnement des coussins d’air
Lorsque les détecteurs de choc détectent un choc frontal ou latéral important, un courant
électrique est envoyé aux dispositifs de gonflage.
Des gaz sont produits pour gonfler les coussins d’air et après le déploiement ils se
dégonflent rapidement.
Les coussins d’air ne fonctionnent qu’une seule fois. Après cela, les coussins d’air ne
fonctionneront plus et doivent être remplacés.
Seul un concessionnaire agréé Mazda peut remplacer le système.
Description du système de coussin d’air
Dispositifs de gonflage
et coussin d’air
Détecteur de choc latéral Dispositif de gonflage et coussin d’air
Détecteur de choc latéral
Dispositif de gonflage et coussin d’airDétecteur de choc et
unité de diagnostic
(Unité SAS)
Le coussin d’air latéral ne se déploie que du
côté du véhicule qui reçoit l’impact.
J16L_8R22_EC_02G_F.book Page 58 Friday, August 23, 2002 6:37 PM

2-59
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d’air
Form No. 8R22-EC-02G-F

Activation/non-activation des coussins d’air
Activation des coussins d’air avant
Une collision de force modérée ou plus grande causera le déploiement des coussins d’air
avant dans les cas suivants:
Percuter un mur de front à une vitesse
supérieure à environ 22 km/h (14 mi/h).Impact frontal dans une plage à un angle
de 30 degrés ou moins de l’axe d’une
collision frontale.
Percuter un trottoir, le bord de la route
ou autre matériau solide.Tomber dans un grand trou ou percuter
le bord arrière d’un trou.
Tomber durement ou d’une certaine
hauteur.
J16L_8R22_EC_02G_F.book Page 59 Friday, August 23, 2002 6:37 PM

2-60
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d’air
Form No. 8R22-EC-02G-F
Limites de déploiement des coussins d’air avant
Suivant la force de l’impact, les coussins d’air avant peuvent ne pas se déployer dans les
cas suivants:
Collision avec des arbres ou des poteaux qui
causera de sérieux dégâts à l’apparence du
véhicule, mais qui peut ne pas être d’une
force suffisante pour causer le déploiement
des coussins d’air.Collision par l’arrière ou choc avec l’arrière
d’un camion qui peut ne pas causer une
décélération suffisante pour le déploiement
des coussins d’air.
Collision frontale déportée qui peut ne pas
causer une décélération suffisante du véhicule
pour le déploiement des coussins d’air.
J16L_8R22_EC_02G_F.book Page 60 Friday, August 23, 2002 6:37 PM

2-61
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d’air
Form No. 8R22-EC-02G-F
Non déploiement des coussins d’air avant
Normalement les coussins d’air ne se déploieront pas dans les cas suivants:
Activation des coussins d’air latéraux
Une collision de force modérée ou plus grande sur un côté du véhicule (zone du conducteur
ou du passager avant) causera le déploiement d’un coussin d’air latéral, mais ne causera
pas, normalement, le déploiement des coussins d’air avant.
Collision par l’arrière.
Impact sur le côté, qui cependant peut
déployer les coussins d’air latéraux.Capotage du véhicule qui peut déployer les
coussins d’air latéraux mais pas les coussins
d’air avant.
J16L_8R22_EC_02G_F.book Page 61 Friday, August 23, 2002 6:37 PM

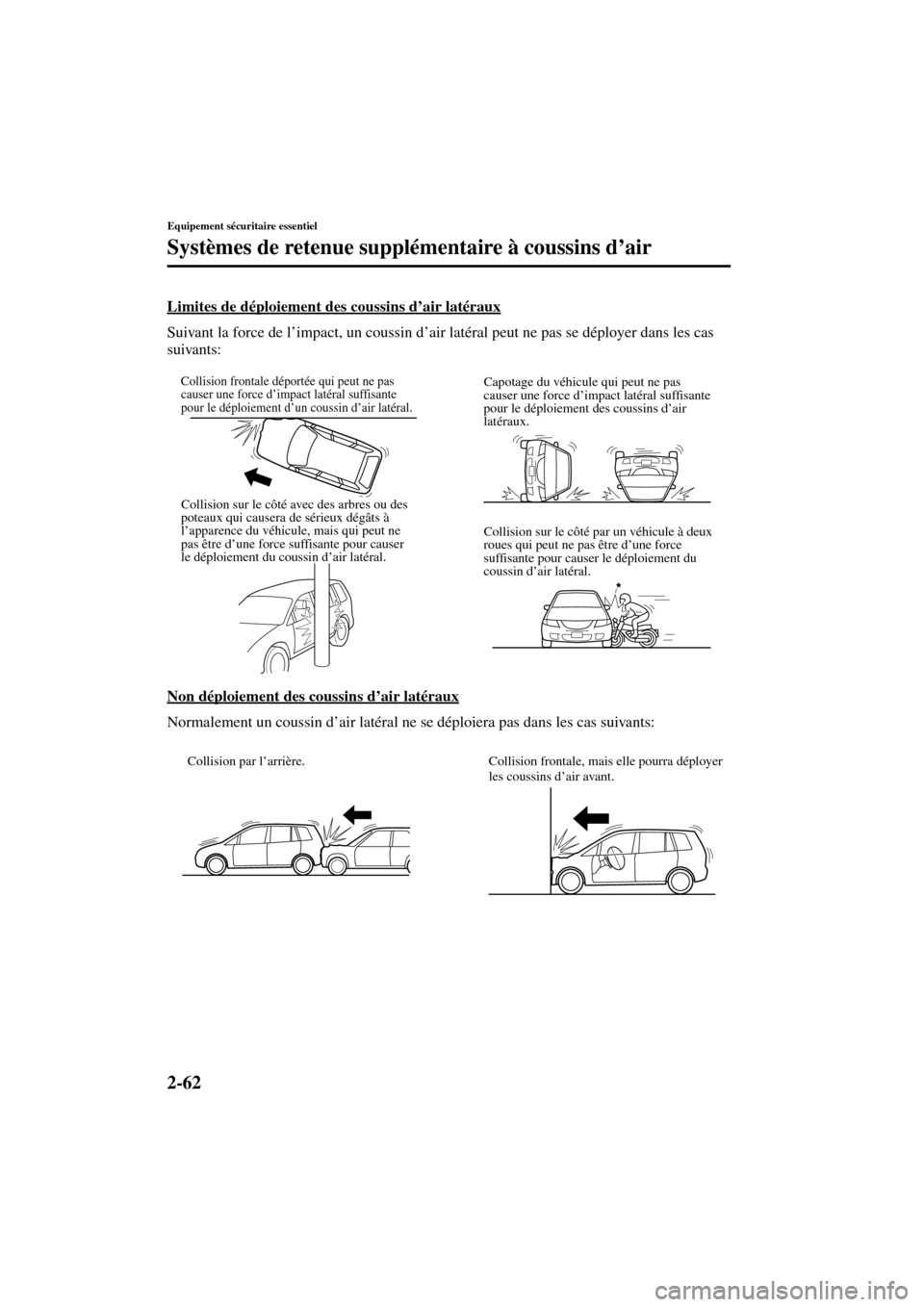

2-62
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d’air
Form No. 8R22-EC-02G-F
Limites de déploiement des coussins d’air latéraux
Suivant la force de l’impact, un coussin d’air latéral peut ne pas se déployer dans les cas
suivants:
Non déploiement des coussins d’air latéraux
Normalement un coussin d’air latéral ne se déploiera pas dans les cas suivants:
Collision sur le côté avec des arbres ou des
poteaux qui causera de sérieux dégâts à
l’apparence du véhicule, mais qui peut ne
pas être d’une force suffisante pour causer
le déploiement du coussin d’air latéral.Collision sur le côté par un véhicule à deux
roues qui peut ne pas être d’une force
suffisante pour causer le déploiement du
coussin d’air latéral. Capotage du véhicule qui peut ne pas
causer une force d’impact latéral suffisante
pour le déploiement des coussins d’air
latéraux.
Collision frontale déportée qui peut ne pas
causer une force d’impact latéral suffisante
pour le déploiement d’un coussin d’air latéral.
Collision par l’arrière. Collision frontale, mais elle pourra déployer
les coussins d’air avant.
J16L_8R22_EC_02G_F.book Page 62 Friday, August 23, 2002 6:37 PM

2-63
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d’air
Form No. 8R22-EC-02G-F

Contrôle continu
Les composantes suivantes des systèmes
de coussins d’air sont contrôlées par un
système de diagnostic:
•Unité de SAS
•Unités de coussin d’air
•Détecteurs de chocs latéraux de
coussin d’air
•Dispositifs de prétension des ceintures
de sécurité avant
•Câblage connexe
Une unité de diagnostic contrôle
continuellement la disponibilité du
système. Depuis le moment ou la clé de
contact est mise sur la position ON et tout
au long de la conduite du véhicule.

Voyant de système de coussins
d’air/dispositif de prétension de
ceinture de sécurité avant
Si le système de coussins d’air est normal,
le voyant s’allume lorsque la clé de
contact est mise sur la position ON ou
après que le moteur soit lancé. Il s’éteint
après 6 secondes environ.Une anomalie du système est indiquée par
le fait que le voyant clignote, reste allumé
ou ne s’allume pas du tout. Dans un de ces
cas, s’adresser à un concessionnaire agréé
Mazda dès que possible. Le système
risque de ne pas fonctionner en cas
d’accident.

Entretien
Les systèmes de coussins d’air ne
demandent pas d’entretien régulier.
Cependant dans une des éventualités
suivantes, apporter le véhicule chez un
concessionnaire agréé Mazda dès que
possible.
•Le voyant du système de coussins d’air
clignote.
•Le voyant du système de coussins d’air
reste allumé.
•Le voyant du système de coussins d’air
reste éteint lorsque la clé de contact est
mise sur la position ON.
•Les coussins d’air se gonflent.
Fa i r e l’entretien soi-même des
systèmes de coussins d’air:
Le fait de faire l’entretien soi-même
ou de toucher aux systèmes est
dangereux. Un coussin d’air peut se
déclencher accidentellement ou être
désactivé. Ceci peut causer de graves
blessures. Ne jamais toucher aux
systèmes et faire faire l’entretien et
les réparations par un
concessionnaire agréé Mazda.
PRUDENCE
J16L_8R22_EC_02G_F.book Page 63 Friday, August 23, 2002 6:37 PM

2-64
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d’air
Form No. 8R22-EC-02G-F
Capteurs de coussins d’air
endommagés:
La conduite avec des capteurs de
coussins d’air endommagés est
dangereuse. Une collision, même si
elle n’est pas assez importante pour
activer les coussins d’air, peut
endommager les capteurs. En cas de
collision subséquente, un capteur
endommagé ne gonflera pas les
coussins d’air. Faire inspecter, par un
concessionnaire agréé Mazda, les
systèmes de coussins d’air après une
collision.
Retrait de pièces internes:
Le fait de retirer le siège avant, le
tableau de bord, le volant de direction
ou des pièces contenant des pièces ou
capteurs de coussin d’air est
dangereux. Ces pièces contiennent
des composantes essentielles du
coussin d’air. Le coussin d’air peut se
déployer accidentellement et causer
de graves blessures. Pour faire retirer
ces pièces, s’adresser à un
concessionnaire agréé Mazda.
Mise au rebut du coussin d’air:
Une mise au rebut non adéquate d’un
coussin d’air ou la mise à la casse
d’un véhicule avec des coussins d’air
non déployés est extrêmement
dangereuse. Si toutes les mesures de
sécurité ne sont pas prises, des
blessures peuvent en résulter.
S’adresser à un concessionnaire
agréé Mazda pour la manière
sécuritaire de mise au rebut d’un
coussin d’air ou de mise à la casse
d’un véhicule équipé de coussin d’air.
PRUDENCE
J16L_8R22_EC_02G_F.book Page 64 Friday, August 23, 2002 6:37 PM
