2003 MAZDA MODEL MPV Manuel du propriétaire (in French)

7-7
En cas d’urgence
Pneu à plat
Form No. 8R22-EC-02G-F
8. Tourner le petit levier sur le dessus de
la plaque de retenue et sortir la plaque
de retenue de l’orifice central de la
roue.
Pour ranger la roue de secours
1. Placer la roue avec la face extérieure
vers le haut, tourner le petit levier sur le
dessus de la plaque de retenue et
insérer la plaque de retenue dans
l’orifice central de la roue.
Tourner le petit le levier à la position de
verrouillage.
2. Remonter la roue de secours
doucement en suivant la méthode
inverse de celle suivie lors du retrait.
Plaque de
retenue
Plaque de
retenue
Plaque de
retenue
Levier
Roue de secours
•L’application d’une force latérale
excessive pendant que le levier de
roue de secours est fixé peut
endommager la douille.
•Placer la roue de secours à usage
temporaire dans le support de roue
de secours correctement.
Le fait de placer la roue de secours à
usage temporaire à l’envers ou
l’utilisation d’une roue autre que la
roue de secours à usage temporaire
spécialement conçue pour
l’utilisation avec ce véhicule
entraînera une mauvaise fixation de
la roue et une garde au sol
insuffisante ce qui peut causer la
chute de la roue de secours.
REMARQUE
Si le câble n’est pas complètement
enroulé, le levier de roue de secours ne
peut pas être retiré de la douille.
ATTENTION
J16L_8R22_EC_02G_F.book Page 7 Friday, August 23, 2002 6:37 PM

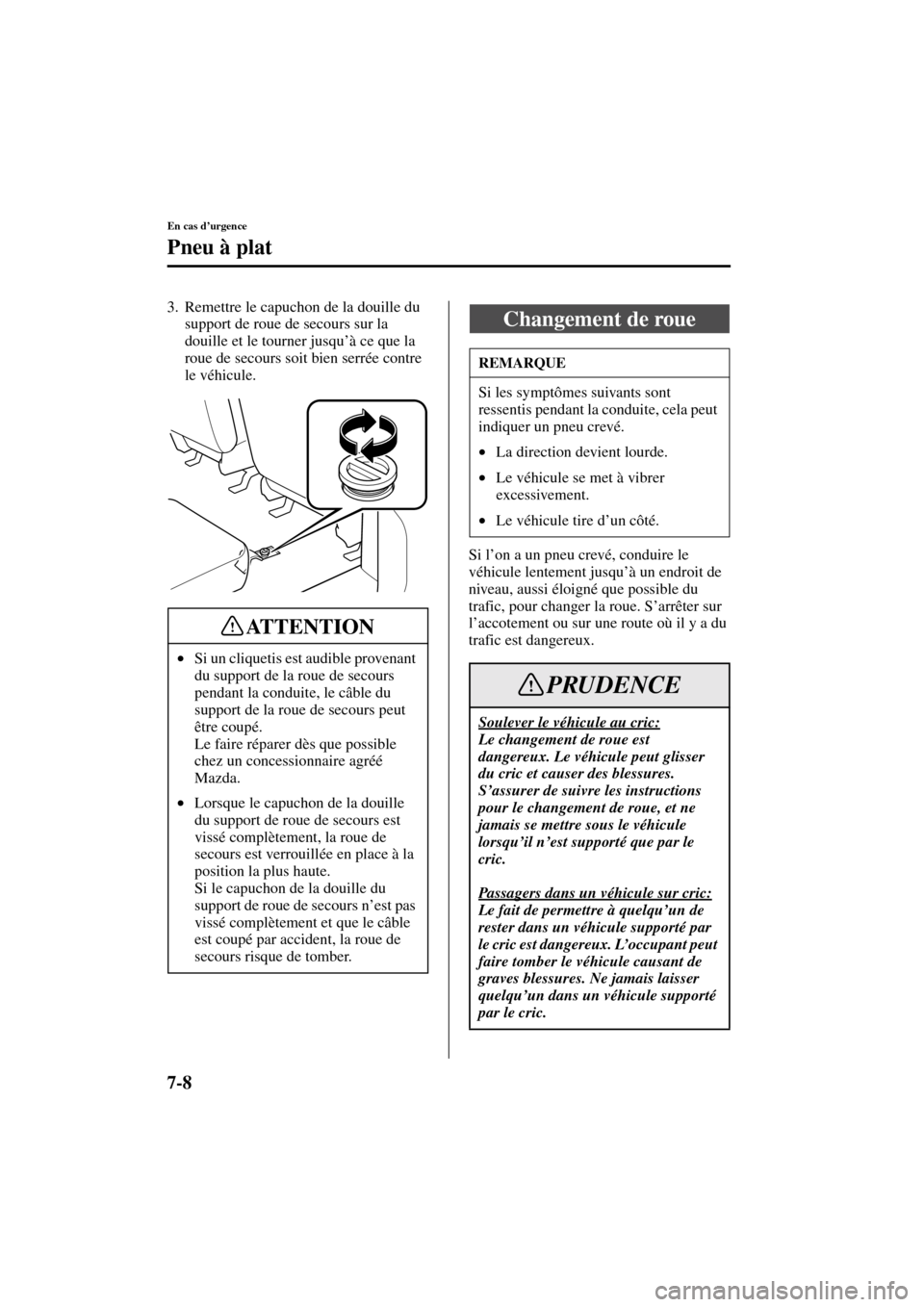

7-8
En cas d’urgence
Pneu à plat
Form No. 8R22-EC-02G-F
3. Remettre le capuchon de la douille du
support de roue de secours sur la
douille et le tourner jusqu’à ce que la
roue de secours soit bien serrée contre
le véhicule.
Si l’on a un pneu crevé, conduire le
véhicule lentement jusqu’à un endroit de
niveau, aussi éloigné que possible du
trafic, pour changer la roue. S’arrêter sur
l’accotement ou sur une route où il y a du
trafic est dangereux.
•Si un cliquetis est audible provenant
du support de la roue de secours
pendant la conduite, le câble du
support de la roue de secours peut
être coupé.
Le faire réparer dès que possible
chez un concessionnaire agréé
Mazda.
•Lorsque le capuchon de la douille
du support de roue de secours est
vissé complètement, la roue de
secours est verrouillée en place à la
position la plus haute.
Si le capuchon de la douille du
support de roue de secours n’est pas
vissé complètement et que le câble
est coupé par accident, la roue de
secours risque de tomber.
ATTENTION
Changement de roue
REMARQUE
Si les symptômes suivants sont
ressentis pendant la conduite, cela peut
indiquer un pneu crevé.
•La direction devient lourde.
•Le véhicule se met à vibrer
excessivement.
•Le véhicule tire d’un côté.
Soulever le véhicule au cric:
Le changement de roue est
dangereux. Le véhicule peut glisser
du cric et causer des blessures.
S’assurer de suivre les instructions
pour le changement de roue, et ne
jamais se mettre sous le véhicule
lorsqu’il n’est supporté que par le
cric.
Passagers dans un véhicule sur cric:
Le fait de permettre à quelqu’un de
rester dans un véhicule supporté par
le cric est dangereux. L’occupant peut
faire tomber le véhicule causant de
graves blessures. Ne jamais laisser
quelqu’un dans un véhicule supporté
par le cric.
PRUDENCE
J16L_8R22_EC_02G_F.book Page 8 Friday, August 23, 2002 6:37 PM

7-9
En cas d’urgence
Pneu à plat
Form No. 8R22-EC-02G-F
1. Garer le véhicule sur une surface
horizontale, dans un endroit éloigné du
trafic, éloigné du trafic et appliquer
fermement le frein de stationnement.
2. Placer le levier sélecteur en plage P, et
arrêter le moteur.
3. Allumer les feux de détresse.
4. Faire descendre les passagers du
véhicule et les faire attendre dans un
endroit éloigné du véhicule et du trafic.
5. Retirer le cric, la trousse à outils et la
roue de secours (page 7-3).
6. Bloquer la roue diagonalement
opposée à la roue à changer. Pour
bloquer une roue avant, placer des
cales à l’avant et à l’arrière de la roue.
Pour bloquer une roue arrière, placer
des cales à l’avant et à l’arrière de la
roue.
REMARQUE
S’assurer que le cric soit bien lubrifié
avant de l’utiliser.Si le cric s’incline vers l’avant ou vers
l’arrière lorsque le véhicule est levé,
abaisser le véhicule jusqu’à ce que les
roues soient fermement au sol.
S’assurer que le frein de stationnement
est appliqué, le levier sélecteur est en
position P, puis pousser les cales
fermement sous le pneu à caler.
ATTENTION
J16L_8R22_EC_02G_F.book Page 9 Friday, August 23, 2002 6:37 PM

7-10
En cas d’urgence
Pneu à plat
Form No. 8R22-EC-02G-F

Retrait d’un pneu à plat
1. Retirer l’enjoliveur de roue à l’aide de
l’extrémité en biseau du levier de cric.
2. Desserrer chaque écrou de roue en les
tournant d’un tour dans le sens
contraire des aiguilles d’une montre,
mais ne pas en retirer jusqu’à ce que la
roue soit soulevée du sol.
REMARQUE
Introduire fermement l’extrémité en
biseau du levier de cric, entre la roue et
l’enjoliveur sinon le retrait sera
difficile.
Levier de cricEnjoliveur
Aligner le cran de l’enjoliveur avec la
tige de soupape d’air, lors de son
installation.
Ils risquent de s’endommager si
l’enjoliveur n’est pas correctement
aligné lors de l’installation.
ATTENTION
Soupape d’air
Cran
J16L_8R22_EC_02G_F.book Page 10 Friday, August 23, 2002 6:37 PM

7-11
En cas d’urgence
Pneu à plat
Form No. 8R22-EC-02G-F
3. Placer le cric sous la position de levage
la plus proche de la roue à changer.
Position de levage
Position de levage incorrecte:
Le fait d’essayer de soulever le
véhicule en utilisant des positions de
levage autres que celles
recommandées dans ce manuel est
dangereux. Le véhicule peut glisser
du cric et gravement blesser ou même
tuer quelqu’un. N’utiliser que les
positions de levage avant et arrière
recommandées dans ce manuel.
Cric non approprié:
L’utilisation d’un cric non conçu
pour ce véhicule Mazda est
dangereux. Le véhicule peut glisser
du cric et causer de graves blessures.
N’utiliser que le cric fourni avec ce
véhicule Mazda.
Objets sous le cric:
Le fait de soulever le véhicule avec un
objet placé sous le cric est dangereux.
Le cric risque de glisser et quelqu’un
risque d’être gravement blessé par le
cric ou le véhicule lorsqu’il tombe. Ne
jamais placer d’objets sous le cric.
PRUDENCE
J16L_8R22_EC_02G_F.book Page 11 Friday, August 23, 2002 6:37 PM

7-12
En cas d’urgence
Pneu à plat
Form No. 8R22-EC-02G-F
4. Insérer la clé à écrou de roue sur le cric
et fixer la manivelle du cric.
5. Tourner la clé à écrou de roue dans le
sens des aiguilles d’une montre pour
soulever le véhicule juste assez pour
que la roue de secours puisse être
installée. Avant de retirer les écrous de
roue s’assurer que le véhicule est bien
stable et ne risque pas de glisser ou de
se déplacer.
6. Retirer les écrous de roue en les
tournant dans le sens contraire des
aiguilles d’une montre; puis retirer la
roue.
Ecrou de roue antivol
Si le véhicule est équipé d’écrous de roue
antivol optionnels, un d’eux est monté sur
chaque roue et une clé spéciale doit être
utilisée pour les retirer. Cette clé fixée à la
clé à écrou de roue est rangée avec la roue
de secours. Les enregistrer auprès du
fabricant en remplissant la carte fournie
dans la boîte à gants et en la postant dans
l’enveloppe fournie. Si l’on perd la clé,
s’adresser à un concessionnaire agréé
Mazda ou utiliser le bon de commande du
fabricant, qui se trouve avec la carte
d’enregistrement.
Pour retirer l’écrou antivol
1. Utiliser la clé spéciale.
2. La placer sur l’écrou et s’assurer
qu’elle est correctement installée. Si la
clé est maintenue à un angle, cela
risque d’endommager la clé et l’écrou.
Ne pas utiliser d’outil à air comprimé.
3. Placer la clé à écrou de roue sur la clé
spéciale et appliquer une pression.
Tourner la clé dans le sens contraire
des aiguilles d’une montre pour retirer
l’écrou.
Clé à écrou
de roue
Levier de cric
Ecrou de roue antivolClé spéciale
J16L_8R22_EC_02G_F.book Page 12 Friday, August 23, 2002 6:37 PM

7-13
En cas d’urgence
Pneu à plat
Form No. 8R22-EC-02G-F
Pour replacer l’écrou antivol
1. Placer la clé spéciale sur l’écrou.
2. Placer la clé à écrou de roue sur la clé
spéciale, appliquer une pression et
tourner la clé dans le sens des aiguilles
d’une montre.

Installation de la roue de secours
1. Retirer toute saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue, à l’aide d’un chiffon.2. Placer la roue de secours.
3. Installer les écrous de roue avec le côté
en biseau vers l’intérieur; les serrer à la
main.
Retrait de la saleté des surfaces de
montage de la roue et du moyeu, et
des écrous de roue:
Lors du changement de roue, le fait
de ne pas retirer la saleté des surfaces
de montage de la roue et du moyeu, et
des écrous de roue est dangereux. Les
écrous de roue peuvent se desserrer
lors de la conduite et la roue peut se
détacher du moyeu, causant un
accident. S’assurer que les surfaces
de montage de la roue et du moyeu, et
les écrous de roue sont propres avant
de changer ou de remplacer les
pneus.
PRUDENCE
Ne pas appliquer d’huile ou de
graisse aux boulons des écrous de
roue:
Le fait d’appliquer de l’huile ou de la
graisse aux boulons des écrous de
roue est dangereux. Les écrous de
roue peuvent se desserrer lors de la
conduite et la roue peut se détacher
du moyeu, causant un accident. De
plus, les écrous de roue risquent de
s’endommager s’ils sont trop serrés.
Ne pas appliquer d’huile ou de
graisse aux boulons des écrous de
roue et ne pas serrer les écrous de
roue à un couple dépassant celui
spécifié.
PRUDENCE
J16L_8R22_EC_02G_F.book Page 13 Friday, August 23, 2002 6:37 PM

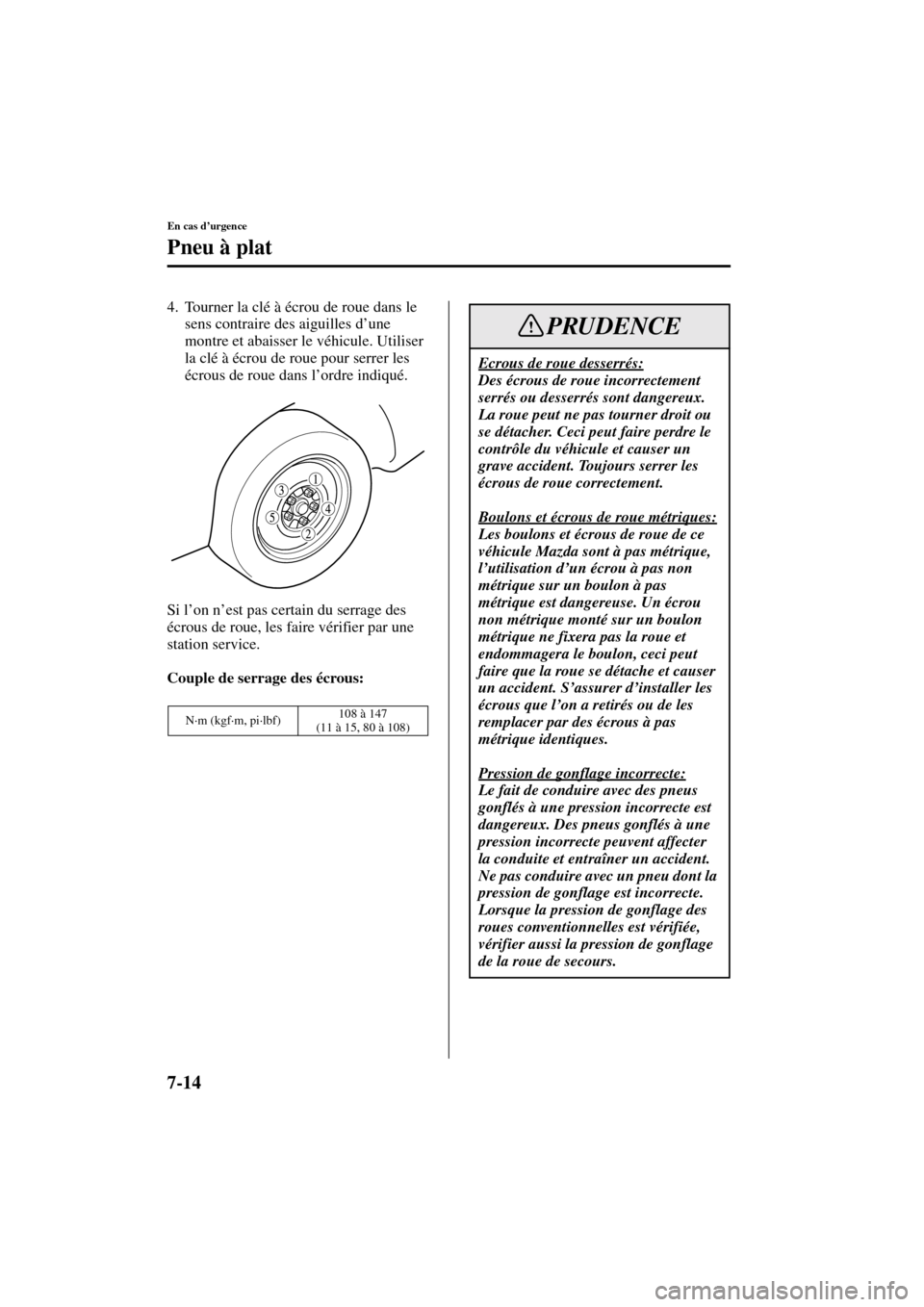

7-14
En cas d’urgence
Pneu à plat
Form No. 8R22-EC-02G-F
4. Tourner la clé à écrou de roue dans le
sens contraire des aiguilles d’une
montre et abaisser le véhicule. Utiliser
la clé à écrou de roue pour serrer les
écrous de roue dans l’ordre indiqué.
Si l’on n’est pas certain du serrage des
écrous de roue, les faire vérifier par une
station service.
Couple de serrage des écrous:
N·m (kgf·m, pi·lbf)108 à 147
(11 à 15, 80 à 108)
Ecrous de roue desserrés:
Des écrous de roue incorrectement
serrés ou desserrés sont dangereux.
La roue peut ne pas tourner droit ou
se détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un
grave accident. Toujours serrer les
écrous de roue correctement.
Boulons et écrous de roue métriques:
Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l’utilisation d’un écrou à pas non
métrique sur un boulon à pas
métrique est dangereuse. Un écrou
non métrique monté sur un boulon
métrique ne fixera pas la roue et
endommagera le boulon, ceci peut
faire que la roue se détache et causer
un accident. S’assurer d’installer les
écrous que l’on a retirés ou de les
remplacer par des écrous à pas
métrique identiques.
Pression de gonflage incorrecte:
Le fait de conduire avec des pneus
gonflés à une pression incorrecte est
dangereux. Des pneus gonflés à une
pression incorrecte peuvent affecter
la conduite et entraîner un accident.
Ne pas conduire avec un pneu dont la
pression de gonflage est incorrecte.
Lorsque la pression de gonflage des
roues conventionnelles est vérifiée,
vérifier aussi la pression de gonflage
de la roue de secours.
PRUDENCE
J16L_8R22_EC_02G_F.book Page 14 Friday, August 23, 2002 6:37 PM
