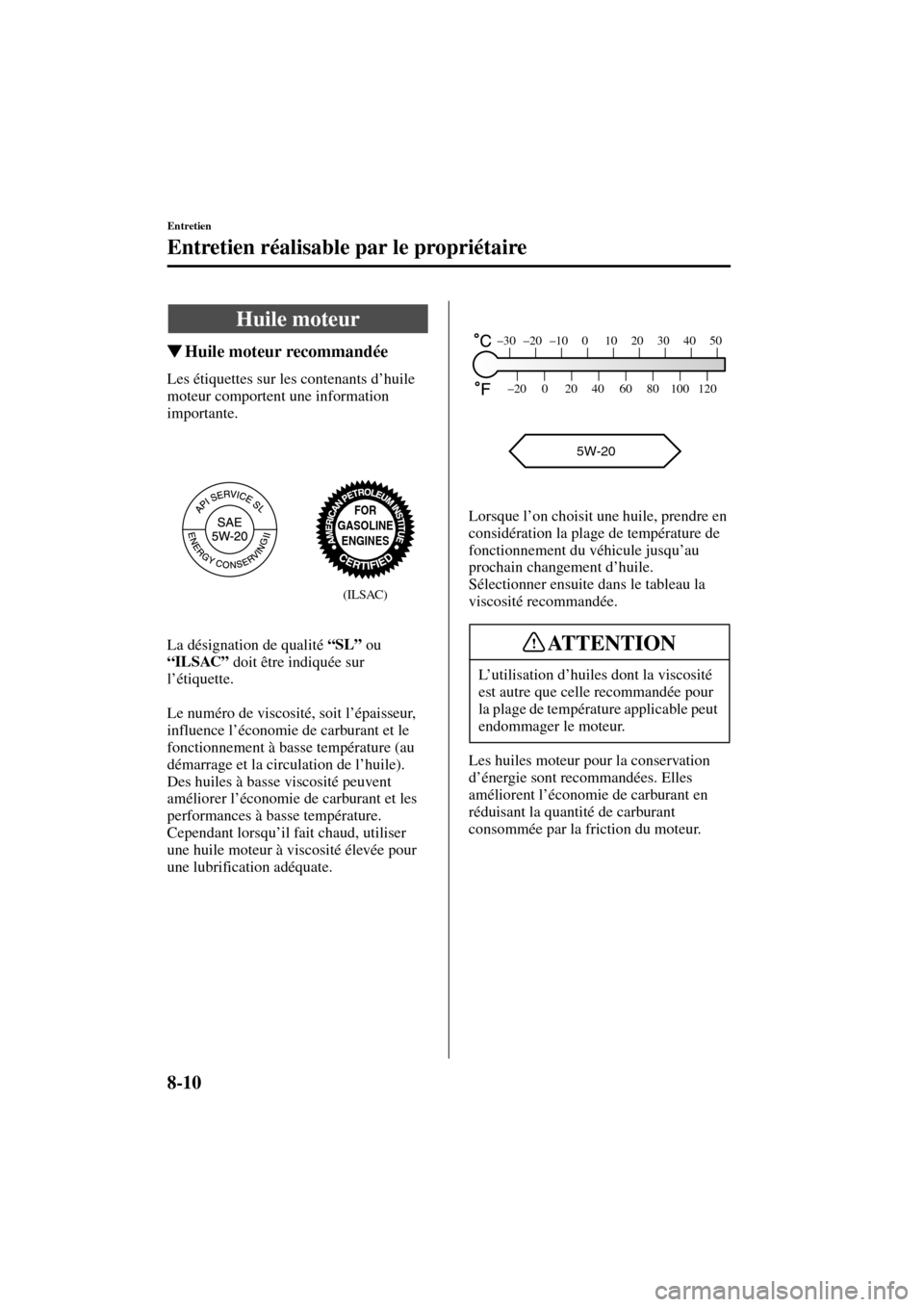

2003 MAZDA MODEL MPV engine

8-10
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F

Huile moteur recommandée
Les étiquettes sur les contenants d’huile
moteur comportent une information
importante.
La désignation de qualité “SL”
ou
“ILSAC”
doit être indiquée sur
l’étiquette.
Le numéro de viscosité, soit l’épaisseur,
influence l’économie de carburant et le
fonctionnement à basse température (au
démarrage et la circulation de l’huile).
Des huiles à basse viscosité peuvent
améliorer l’économie de carburant et les
performances à basse température.
Cependant lorsqu’il fait chaud, utiliser
une huile moteur à viscosité élevée pour
une lubrification adéquate.Lorsque l’on choisit une huile, prendre en
considération la plage de température de
fonctionnement du véhicule jusqu’au
prochain changement d’huile.
Sélectionner ensuite dans le tableau la
viscosité recommandée.
Les huiles moteur pour la conservation
d’énergie sont recommandées. Elles
améliorent l’économie de carburant en
réduisant la quantité de carburant
consommée par la friction du moteur.
Huile moteur
FORGASOLINEENGINES
(ILSAC)
L’utilisation d’huiles dont la viscosité
est autre que celle recommandée pour
la plage de température applicable peut
endommager le moteur.
–30–20–100 1020304050
–20 0 20 40 60 80 100 120
5W-20
ATTENTION
J16L_8R22_EC_02G_F.book Page 10 Friday, August 23, 2002 6:37 PM

8-39
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F

Description des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
DESCRIPTIONVALEUR
D’AMPERAGECIRCUIT
PROTEGE
1 DEFOG 40ADégivreur de lunette
arrière
2 BTN 60AFusibles STOP,
HAZARD, ROOM,
D.LOCK et DRL
3 ABS 60A
Système d’antiblocage
de frein, pour la
protection de plusieurs
circuits
4 FAN1 30AVentilateur de
refroidissement
5 FAN2 30AVentilateur de
refroidissement
6 HEATER 40A Chauffage
7
R.HEAT30AChauffage arrière,
pour la protection de
plusieurs circuits
8 IG KEY2 40A
Fusibles A/C, P.WIND,
SUN ROOF et R.WIP
9 A/C 10AClimatiseur, pour la
protection de
plusieurs circuits
DESCRIPTIONVALEUR
D’AMPERAGECIRCUIT
PROTEGE
10
TA I L15A Feux arrière
11A/C PWR15A Convertisseur
12 HORN 15A Avertisseur
13 FOG 15APour la protection de
plusieurs circuits
14 EEC 5APour la protection de
plusieurs circuits
15 HEAD L 15A Phares (gauche)
16 HEAD R 15A Phares (droite)
17 HID L 20A—
18 HID R 20A—
19 IG KEY1 60AFusibles METER,
ENGINE et WIPER
20 EGI INJ 30APour la protection de
plusieurs circuits
21FUEL
PUMP20A Pompe à carburant
22 MAIN 120APour la protection de
tous les circuits
J16L_8R22_EC_02G_F.book Page 39 Friday, August 23, 2002 6:37 PM

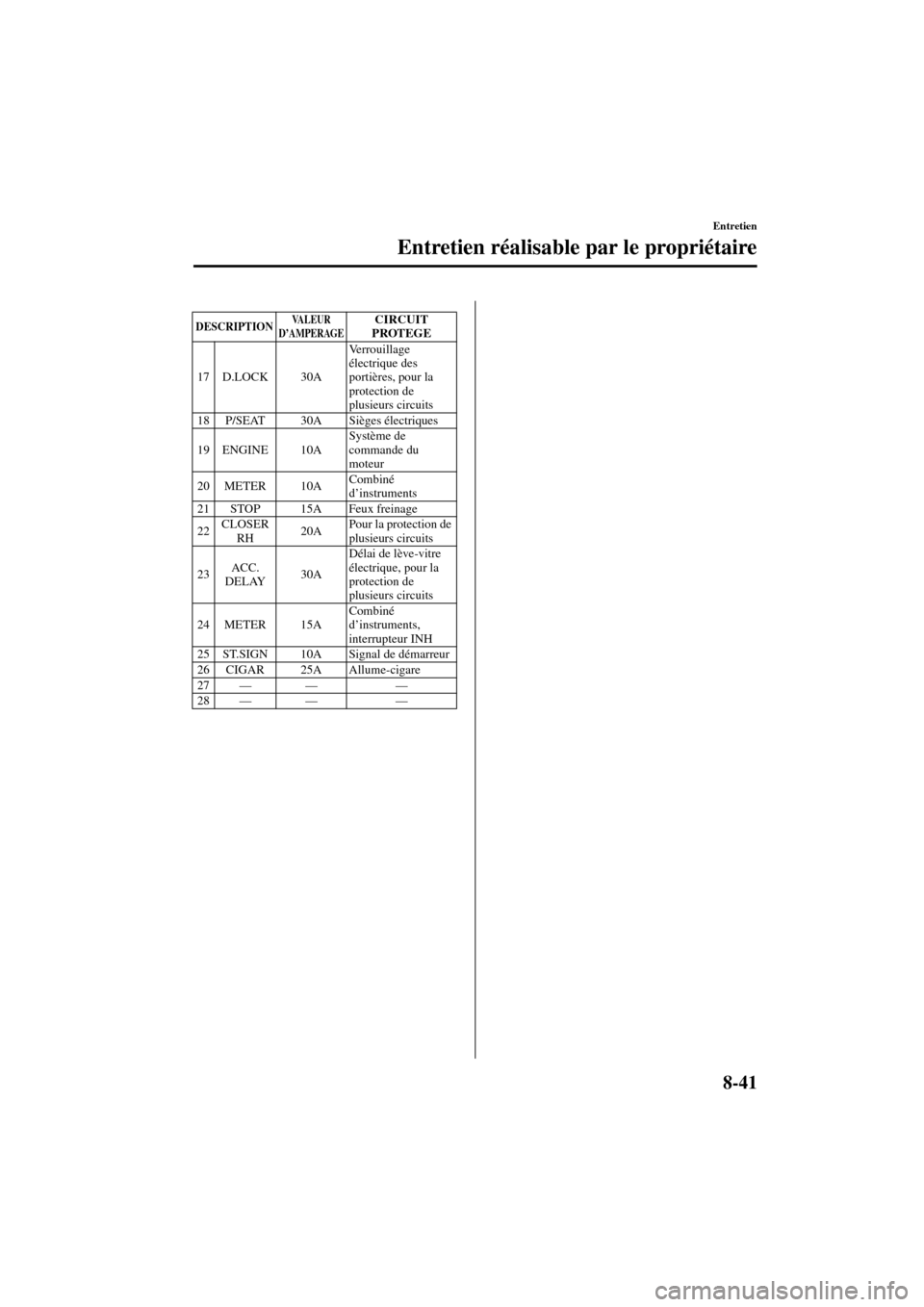

8-41
Entretien
Entretien réalisable par le propriétaire
Form No. 8R22-EC-02G-F
DESCRIPTIONVALEUR
D’AMPERAGECIRCUIT
PROTEGE
17 D.LOCK 30AVerrouillage
électrique des
portières, pour la
protection de
plusieurs circuits
18 P/SEAT 30A Sièges électriques
19 ENGINE 10ASystème de
commande du
moteur
20 METER 10ACombiné
d’instruments
21 STOP 15A Feux freinage
22CLOSER
RH20APour la protection de
plusieurs circuits
23ACC.
DELAY30ADélai de lève-vitre
électrique, pour la
protection de
plusieurs circuits
24 METER 15ACombiné
d’instruments,
interrupteur INH
25 ST.SIGN 10A Signal de démarreur
26 CIGAR 25A Allume-cigare
27—— —
28—— —
J16L_8R22_EC_02G_F.book Page 41 Friday, August 23, 2002 6:37 PM
