5 - 45
CHAS
HANDHABUNGSHINWEIS
WARNUNG
Dieser Hinterradstoßdämpfer enthält Hoch-
druck-Stickstoffgas. Um die Gefahr einer
Explosion zu vermeiden, müssen die fol-
genden Informationen vor der Arbeit am
Hinterradstoßdämpfer sorgfältig gelesen
werden.
Der Hersteller ist nicht verantwortlich für
Schäden oder Verletzungen, die auf einen
unsachgemäßen Umgang mit dem Dämpfer
zurückzuführen sind.
1. Niemals versuchen, den Hinterrad-
stoßdämpfer zu öffnen.
2. Niemals den Hinterradstoßdämpfer in
eine offene Flamme oder eine andere
Wärmequelle werfen. Der Hinterrad-
stoßdämpfer kann als Folge der Aus-
dehnung des Stickstoffgases und/
oder einer Beschädigung des Schlau-
ches explodieren.
3. Es dürfen keine Teile des Hinterrad-
stoßdämpfers beschädigt werden. Ein
beschädigter Hinterradstoßdämpfer
beeinträchtigt die Dämpfung und kann
zu Fehlfunktionen führen.
4. Vorsichtig arbeiten, um keine Kratzer
auf der Kolbenstange mit dem Zylin-
der zu verursachen. Andernfalls kann
Öl austreten.
5. Beim Entsorgen des Hinterradstoß-
dämpfers müssen die Anweisungen
für die Entsorgung befolgt werden.
ANWEISUNGEN FÜR DIE ENTSORGUNG
(NUR YAMAHA-HÄNDLER)
Vor der Entsorgung eines Hinterradstoßdämp-
fers und eines Gaszylinders muß das Gas erst
entweichen. Zu diesem Zweck muß in einem
Abstand von 12 mm a von der Unterkante
des Gaszylinders ein Loch von 2–3 mm ge-
bohrt werden (siehe Abbildung).
WARNUNG
Augenschutz tragen, um Augenschäden
durch austretendes Gas oder Metallspäne
zu vermeiden.
AMORTISSEUR ARRIÈRE
HINTERRADSTOSSDÄMPFER
REMARQUE CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur contient de l’azote sous forte
pression. Afin d’éviter tout danger d’explosion,
lire attentivement les informations ci-dessous
avant de manipuler l’amortisseur.
Le fabricant décline toute responsabilité pour les
dommages matériels ou corporels résultant d’une
mauvaise manipulation.
1. Ne jamais manipuler frauduleusement ou
tenter d’ouvrir l’amortisseur arrière.
2. Ne jamais jeter l’amortisseur arrière au
feu ni le soumettre à d’autres sources de
chaleur élevée. L’amortisseur arrière ris-
que d’exploser en raison de la dilatation de
l’azote ou de l’endommagement du flexi-
ble.
3. Être attentif à n’endommager aucune
pièce de l’amortisseur arrière. Un amortis-
seur endommagé va limiter les performan-
ces d’amortissement ou entraîner un
mauvais fonctionnement.
4. Veiller à ne pas griffer la surface de con-
tact de la tige, de l’huile risque de s’écou-
ler.
5. Avant de jeter l’amortisseur arrière, con-
sulter la section “Remarques sur la mise au
rebut”.
REMARQUES SUR LA MISE AU REBUT
(CONCESSIONNAIRES YAMAHA
UNIQUEMENT)
Il est indispensable d’éliminer la pression du gaz
avant de jeter l’amortisseur arrière et sa bonbonne.
Pour ce faire, forer un trou de 2 à 3 mm (0,08 à 0,12
in) à travers la paroi du cylindre de gaz en un point
situé à 12 mm (0,5 in) a de son extrémité comme
illustré.
AVERTISSEMENT
Porter des lunettes pour se protéger des projec-
tions de gaz et/ou de particules de métal.

5 - 46
CHAS
EC583000

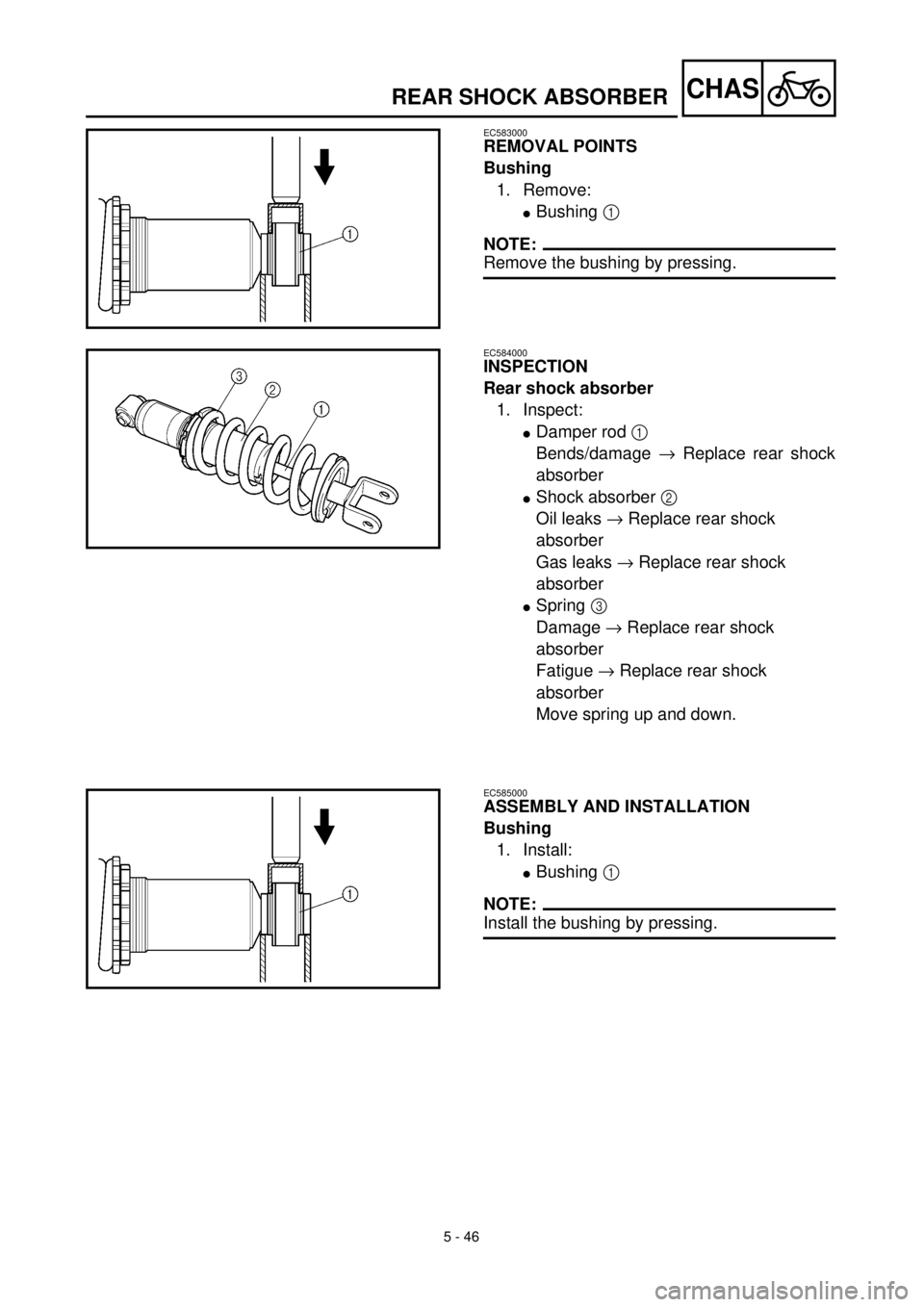

REMOVAL POINTS
Bushing
1. Remove:
lBushing 1
NOTE:
Remove the bushing by pressing.
EC584000
INSPECTION
Rear shock absorber
1. Inspect:
lDamper rod 1
Bends/damage ® Replace rear shock
absorber
lShock absorber 2
Oil leaks ® Replace rear shock
absorber
Gas leaks ® Replace rear shock
absorber
lSpring 3
Damage ® Replace rear shock
absorber
Fatigue ® Replace rear shock
absorber
Move spring up and down.
EC585000
ASSEMBLY AND INSTALLATION
Bushing
1. Install:
lBushing 1
NOTE:
Install the bushing by pressing.
REAR SHOCK ABSORBER

5 - 46
CHAS
DEMONTAGEPUNKTE
Lagerbuchse
1. Demontieren:
lLagerbuchse 1
HINWEIS:
Lagerbuchse herauspressen.
PRÜFEN
Hinterradstoßdämpfer
1. Prüfen:
lDämpferstange 1
Verbiegung/Beschädigung ® Hinter-
radstoßdämpfer erneuern.
lHinterradstoßdämpfer 2
Undichtigkeit (Öl) ® Hinterradstoß-
dämpfer erneuern.
Undichtigkeit (Gas) ® Hinterradstoß-
dämpfer erneuern.
lFeder 3
Beschädigung ® Hinterradstoßdämp-
fer erneuern.
Ermüdung ® Hinterradstoßdämpfer
erneuern.
Feder auf und ab bewegen.
ZUSAMMENBAU UND MONTAGE
Lagerbuchse
1. Montieren:
lLagerbuchse 1
HINWEIS:
Lagerbuchse hineinpressen.
AMORTISSEUR ARRIÈRE
HINTERRADSTOSSDÄMPFER
PIÈCES À DÉPOSER
Bague
1. Déposer:
lBague 1
N.B.:
Retirer la bague en la poussant.
INSPECTION
Amortisseur arrière
1. Examiner:
lTige d’amortisseur 1
Déformations/endommagement ® Rem-
placer l’amortisseur arrière.
lAmortisseur 2
Fuites ® Remplacer l’amortisseur arrière.
Fuites de gaz ® Remplacer l’amortisseur
arrière.
lRessort 3
Endommagement ® Remplacer l’amortis-
seur arrière.
Fatigue ® Remplacer l’amortisseur arrière.
Déplacer le ressort de haut en bas.
REMONTAGE ET INSTALLATION
Bague
1. Installer:
lBague 1
N.B.:
Remettre la bague en place en la poussant.

5 - 47
CHAS
Installation
1. Install:
lRear shock absorber
On frame.
NOTE:
Install the rear shock absorber with its warning
label a facing left side of the machine.
2. Install:
lBolt (rear shock absorber - frame)
lPlain washer 1
lNut 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt (rear shock absorber - frame).
T R..53 Nm (5.3 m · kg, 38 ft · lb)
3. Install:
lBolt (rear shock absorber - relay arm)
lPlain washer 1
lNut 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt (rear shock absorber - relay arm).
T R..35 Nm (3.5 m · kg, 25 ft · lb)
REAR SHOCK ABSORBER

5 - 47
CHAS
Montage
1. Montieren:
lHinterradstoßdämpfer
(am Rahmen)
HINWEIS:
Den Hinterradstoßdämpfer so montieren, daß
der Warnaufkleber a zur linken Seite der
Maschine zeigt.
2. Montieren:
lSchraube (Hinterradstoßdämpfer -
Rahmen)
lUnterlegscheibe 1
lMutter 2
HINWEIS:
Molybdändisulfid auf Schraube (Hinterrad-
Stoßdämpfer - Rahmen) auftragen.
T R..53 Nm (5,3 m · kg)
3. Montieren:
lSchraube (Hinterradstoßdämpfer -
Umlenkhebel)
lUnterlegscheibe 1
lMutter 2
HINWEIS:
Molybdändisulfid auf Schraube (Hinterrad-
Stoßdämpfer - Umlenkhebel) auftragen.
T R..35 Nm (3,5 m · kg)
AMORTISSEUR ARRIÈRE
HINTERRADSTOSSDÄMPFER
Installation
1. Installer:
lAmortisseur arrière
Au cadre
N.B.:
Monter l’amortisseur arrière en veillant à ce que
son étiquette d’avertissement a doit dirigée du
côté gauche du véhicule.
2. Installer:
Boulon (amortisseur arrière – cadre)
Rondelle plate 1
Écrou 2
N.B.:
Enduire le boulon de graisse au bisulfure de molyb-
dène (amortisseur arrière – cadre).
T R..53 Nm (5,3 m · kg, 38 ft · lb)
3. Installer:
lBoulon (amortisseur arrière – basculeur)
lRondelle plate 1
lÉcrou 2
N.B.:
Enduire le boulon de graisse au bisulfure de molyb-
dène (amortisseur arrière – bras relais).
T R..35 Nm (3,5 m · kg, 25 ft · lb)

6 - 1
–+ELEC

ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000
ELECTRICAL COMPONENTS
1
CDI unit
2
Engine stop switch
3
Ignition coil
4
CDI magneto
5
Spark plug
COLOR CODE
B...................... Black
Br .................... Brown
G ..................... Green
O ..................... Orange
R ..................... Red
W..................... WhiteB/R .................. Black/Red
B/W ................. Black/White
G/L .................. Green/Blue
G/W ................. Green/White
W/L .................. White/Blue
W/R ................. White/Red
EC612000
WIRING DIAGRAM
6

–+ELEC

ÉQUIPEMENT ÉLECTRIQUE ET SCHÉMA DE CÂBLAGE
ELEKTRISCHE ANLAGE UND SCHALTPLAN
ELEKTRIK
ELEKTRISCHE ANLAGE UND
SCHALTPLAN
ELEKTRISCHE ANLAGE
1
C.D.I.-Einheit
2
Motorstoppschalter
3
Zündspule
4
C.D.I.-Lichtmaschinenrotor
5
Zündkerze
FARBCODE
B ...................... schwarz
Br..................... braun
G ..................... grün
O ..................... orange
R...................... rot
W ..................... weiß
B/R .................. schwarz/rot
B/W ................. schwarz/weiß
G/L .................. grün/blau
G/W ................. grün/weiß
W/L .................. weiß/blau
W/R ................. weiß/rot
SCHALTPLAN
PARTIE ÉLECTRIQUE
ÉQUIPEMENT ÉLECTRIQUE ET
SCHÉMA DE CÂBLAGE
COMPOSANTS ÉLECTRIQUES
1
Bloc CDI
2
Coupe-circuit du moteur
3
Bobine d’allumage
4
Magnéto CDI
5
Bougie
CODES DE COULEUR
B .........................noir
Br ........................brun
G .........................vert
O .........................orange
R .........................rouge
W ........................blanc
B/R .....................noir/rouge
B/W ....................noir/blanc
G/L .....................vert/bleu
G/W ....................vert/blanc
W/L ....................blanc/bleu
W/R ....................blanc/rouge
SCHÉMA DE CÂBLAGE
6 - 1
6

6 - 2
–+ELEC

IGNITION SYSTEM
EC620000
IGNITION SYSTEM
INSPECTION STEPS
Use the following steps for checking the possibility of the malfunctioning engine being attributable to
ignition system failure and for checking the spark plug which will not spark.
*marked: Only when the ignition checker is used.
NOTE:

l
Remove the following parts before inspection.
1) Seat
2) Fuel tank
l
Use the following special tools in this inspection.
Spark gap test*Clean or replace
spark plug.
Check entire ignition
system for connection.Repair or replace.
Check engine stop switch. Replace.
Check ignition coil. Primary coil Replace.
Secondary coilReplace.
Check CDI magneto. Pickup coil Replace.
Charging coil Replace.
Replace CDI unit.
Dynamic spark tester:
YM-34487
Ignition checker:
90890-06754
Pocket tester:
YU-03112/90890-03112
No Spark
OK
OK
OK
OK
Spark
No good
No good
No good
No good
No good
No good
