2000 YAMAHA TTR125 Notices Demploi (in French)

4 - 39
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
Zylinder
1. Montieren:
lPaßhülsen 1
lDichtung (Zylinder) 2 New
2. Montieren:
lO-Ring
lZylinder 1
lSteuerkettenführung (Auslaßseite)
ACHTUNG:
lDen Zylinder mit einer Hand einbauen, mit
der anderen Hand die Kolbenringe
zusammendrücken.
lSteuerkette durch den Steuerketten-
schacht im Zylinder führen.
lDie Steuerkettenführung darf bei der
Montage nicht beschädigt werden.
HINWEIS:
Nach der Montage die Leichtgängigkeit des
Kolbens prüfen.
New
Cylindre
1. Installer:
lGoujons 1
lJoint (cylindre) 2New
2. Installer:
lJoint torique
lCylindre 1
lPatin de chaîne de distribution (côté échap-
pement)
ATTENTION:
lInstaller le cylindre d’une main tout en com-
primant les segments de l’autre main.
lFaire passer la chaîne de distribution par la
cavité de la chaîne du cylindre.
lVeiller à ne pas endommager le patin de la
chaîne de distribution.
N.B.:
Après la mise en place, s’assurer du mouvement
correct du piston.
New

4 - 40
ENGCLUTCH AND PRIMARY DRIVEN GEAR
EC490000
CLUTCH AND PRIMARY DRIVEN GEAR
EC498000

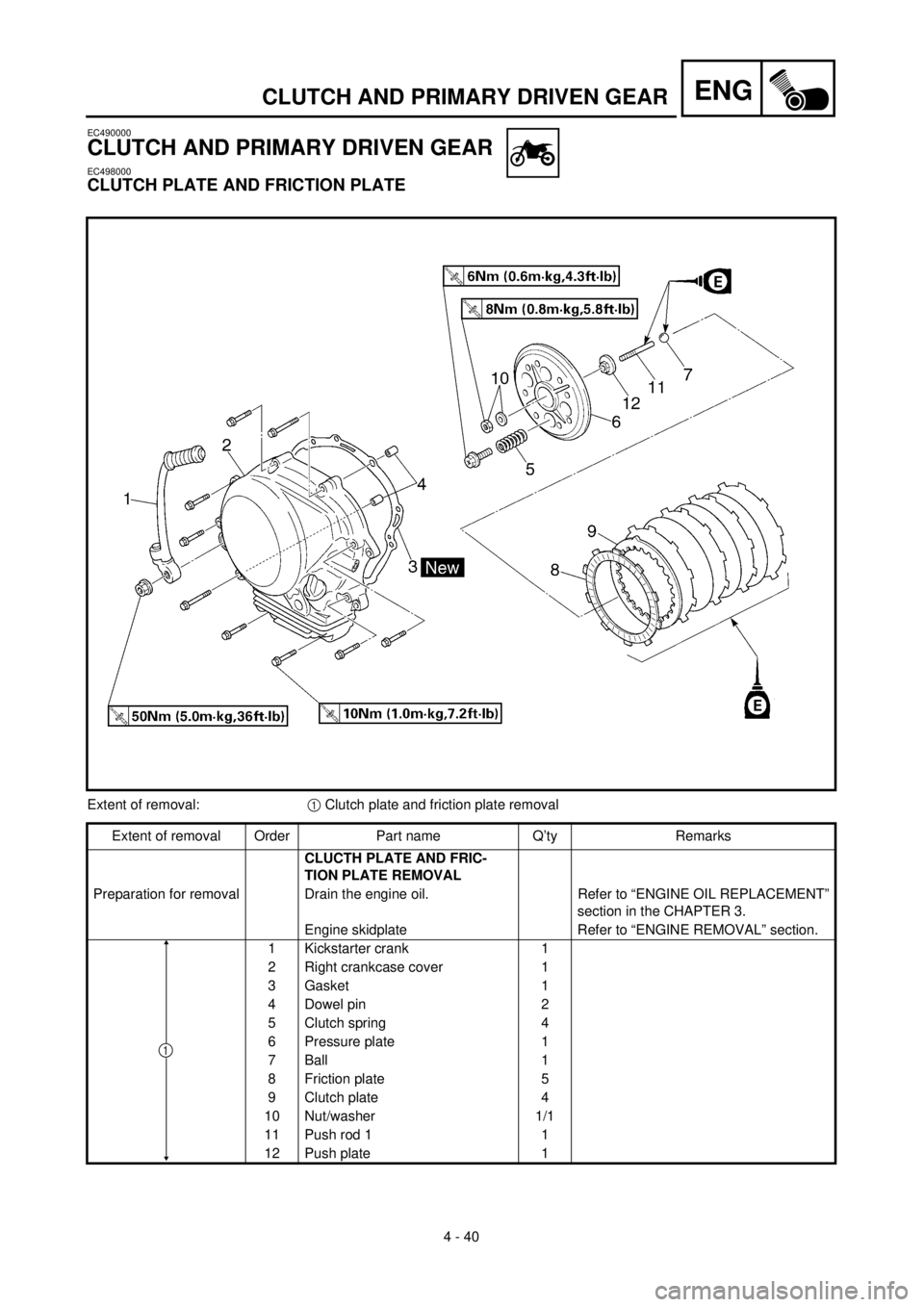

CLUTCH PLATE AND FRICTION PLATE
Extent of removal:1 Clutch plate and friction plate removal
Extent of removal Order Part name Q’ty Remarks
CLUCTH PLATE AND FRIC-
TION PLATE REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Engine skidplate Refer to “ENGINE REMOVAL” section.
1 Kickstarter crank 1
2 Right crankcase cover 1
3 Gasket 1
4 Dowel pin 2
5 Clutch spring 4
6 Pressure plate 1
7 Ball 1
8 Friction plate 5
9 Clutch plate 4
10 Nut/washer 1/1
11 Push rod 1 1
12 Push plate 1
1

ENG
4 - 40
EMBRAYAGE ET PIGNON MENÉ PRIMAIRE
KUPPLUNG UND PRIMÄRABTRIEBSZAHNRAD
KUPPLUNG UND PRIMÄRABTRIEBSZAHNRAD
KUPPLUNGSSCHEIBE UND REIBSCHEIBE
Demontage-Arbeiten:1 Kupplungsscheibe und Reibscheibe demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KUPPLUNGSSCHEIBE UND
REIBSCHEIBE DEMONTIEREN
Vorbereitung für den
AusbauMotoröl ablassen. Siehe unter “MOTORÖL WECHSELN” in
KAPITEL 3.
Ölwannenschutz Siehe unter “MOTOR DEMONTIEREN”.
1 Kickstarterkurbel 1
2 Kurbelgehäusedeckel (rechts) 1
3 Dichtung 1
4 Paßhülse 2
5 Kupplungsfeder 4
6 Druckplatte 1
7 Kugel 1
8 Reibscheibe 5
9 Kupplungsscheibe 4
10 Mutter/Unterlegscheibe 1/1
11 Druckstange 1 1
12 Druckplatte 1
1
EMBRAYAGE ET PIGNON MENÉ PRIMAIRE
DISQUES D’EMBRAYAGE ET DE FRICTION
Déposes à effectuer:1 Dépose des disques d’embrayage et de friction
Déposes à effectuer Ordre Nom de pièce Qté Remarques
DÉPOSE DES DISQUES
D’EMBRAYAGE ET DE FRIC-
TION
Préparation à la dépose Vidanger l’huile de moteur. Se reporter à “CHANGEMENT DE
L’HUILE DE MOTEUR” au CHAPITRE 3.
Cache inférieur du moteur Se reporter à “DÉPOSE DU MOTEUR”.
1 Pédale de kick 1
2 Demi-carter droit 1
3 Joint 1
4 Goujon 2
5 Ressort d’embrayage 4
6 Plateau de pression 1
7 Bille 1
8 Disque de friction 5
9 Disque d’embrayage 4
10 Écrou/rondelle 1/1
11 Tige de commande 1 1
12 Plaque de poussée 1
1

4 - 41
ENGCLUTCH AND PRIMARY DRIVEN GEAR
EC498100
PRIMARY DRIVEN GEAR
Extent of removal:1 Primary driven gear removal2 Primary drive gear removal
Extent of removal Order Part name Q’ty Remarks
PRIMARY DRIVEN GEAR
REMOVAL
1 Nut (clutch boss) 1
Use special tool.
Refer to “REMOVAL POINTS”. 2 Lock washer 1
3 Clutch boss 1
4 Thrust plate 1
5 Primary driven gear 1
6 Thrust plate 1
7 Conical spring washer 1
8 Nut (primary drive gear) 1
Refer to “REMOVAL POINTS”.
9 Primary drive gear 1
10Straight key
1
2
1

ENG
4 - 41
PIGNON MENÉ PRIMAIRE
Déposes à effectuer:1 Dépose du pignon mené primaire2 Dépose du pignon menant primaire
Déposes à effectuer Ordre Nom de pièce Qté Remarques
DÉPOSE DU PIGNON MENÉ
PRIMAIRE
1 Écrou (noix d’embrayage) 1
Utiliser l’outil spécial.
Se reporter à “PIÈCES À DÉPOSER”. 2 Rondelle d’arrêt 1
3 Noix d’embrayage 1
4 Plaque de poussée 1
5 Pignon mené primaire 1
6 Plaque de poussée 1
7 Rondelle élastique conique 1
8 Écrou (pignon de transmission pri-
maire)1
Se reporter à “PIÈCES À DÉPOSER”.
9 Pignon menant primaire 1
10 Clavette droite 1
2
1
EMBRAYAGE ET PIGNON MENÉ PRIMAIRE
KUPPLUNG UND PRIMÄRABTRIEBSZAHNRAD
PRIMÄRABTRIEBSZAHNRAD
Demontage-Arbeiten:1 Primärabtriebszahnrad demontieren2 Primärantriebszahnrad demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
PRIMÄRABTRIEBSZAHNRAD
DEMONTIEREN
1 Mutter (Kupplungsnabe) 1
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGEPUNKTE”. 2 Sicherungsscheibe 1
3 Kupplungsnabe 1
4 Ausrückplatte 1
5 Primärabtriebszahnrad 1
6 Ausrückplatte 1
7 Konische Federscheibe 1
8 Mutter (Primärantriebszahnrad) 1
Siehe unter “DEMONTAGEPUNKTE”.
9 Primärantriebszahnrad 1
10Einlegekeil
1
2
1

4 - 42
ENGCLUTCH AND PRIMARY DRIVEN GEAR

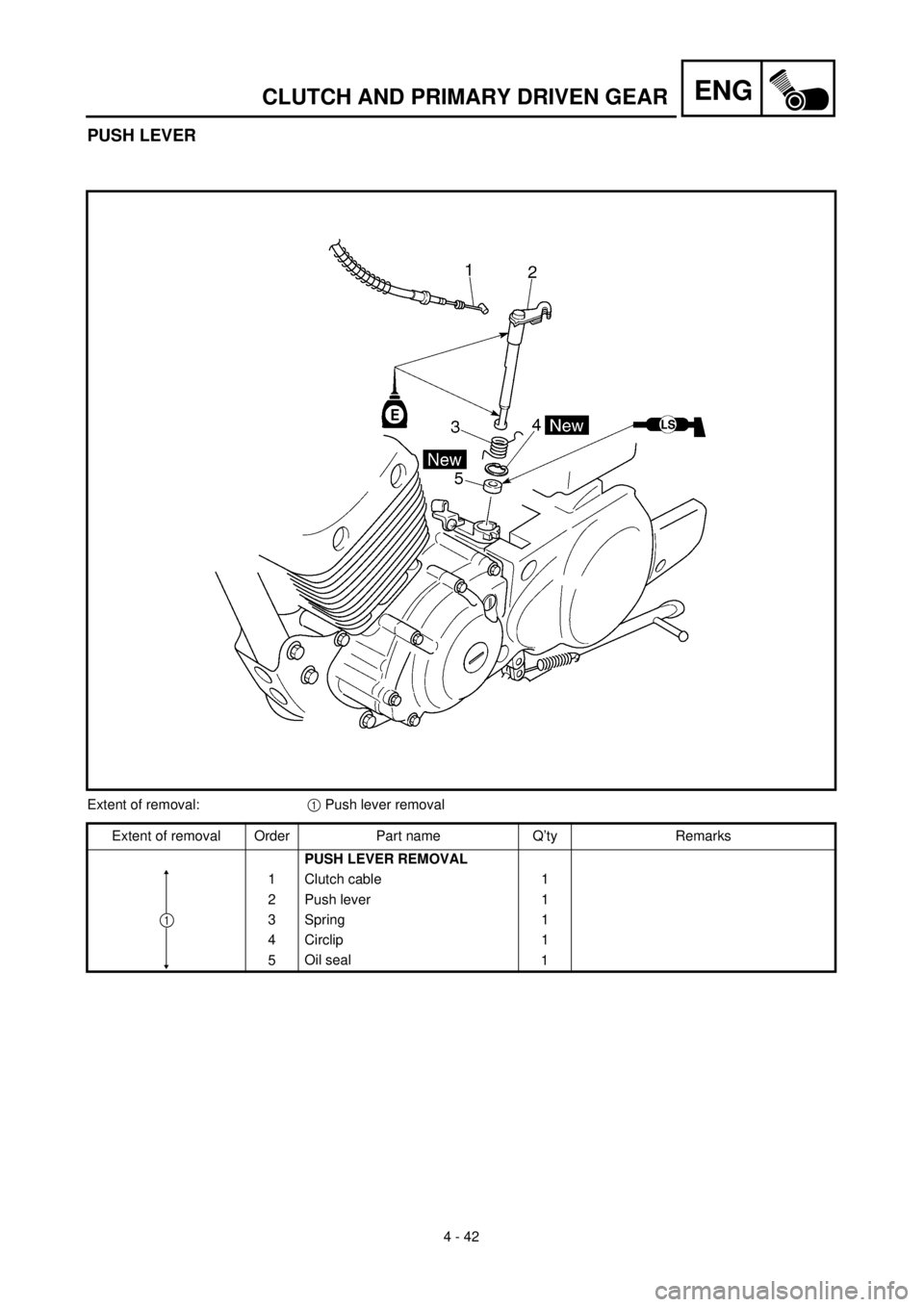

PUSH LEVER
Extent of removal:1 Push lever removal
Extent of removal Order Part name Q’ty Remarks
PUSH LEVER REMOVAL
1 Clutch cable 1
2 Push lever 1
3 Spring 1
4 Circlip 1
5Oil seal
1
1

ENG
4 - 42
EMBRAYAGE ET PIGNON MENÉ PRIMAIRE
KUPPLUNG UND PRIMÄRABTRIEBSZAHNRAD
AUSRÜCKHEBEL
Demontage-Arbeiten:1 Ausrückhebel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
AUSRÜCKHEBEL DEMONTIE-
REN
1 Kupplungszug 1
2 Ausrückhebel 1
3 Feder 1
4 Sicherungsring 1
5Dichtring
1
1
LEVIER DE POUSSÉE
Déposes à effectuer:1 Dépose du levier de poussée
Déposes à effectuer Ordre Nom de pièce Qté Remarques
DÉPOSE DU LEVIER DE POUS-
SÉE
1 Câble d’embrayage 1
2 Levier de poussée 1
3 Ressort 1
4 Circlip 1
5 Bague d’étanchéité 1
1

4 - 43
ENGCLUTCH AND PRIMARY DRIVEN GEAR
EC493000

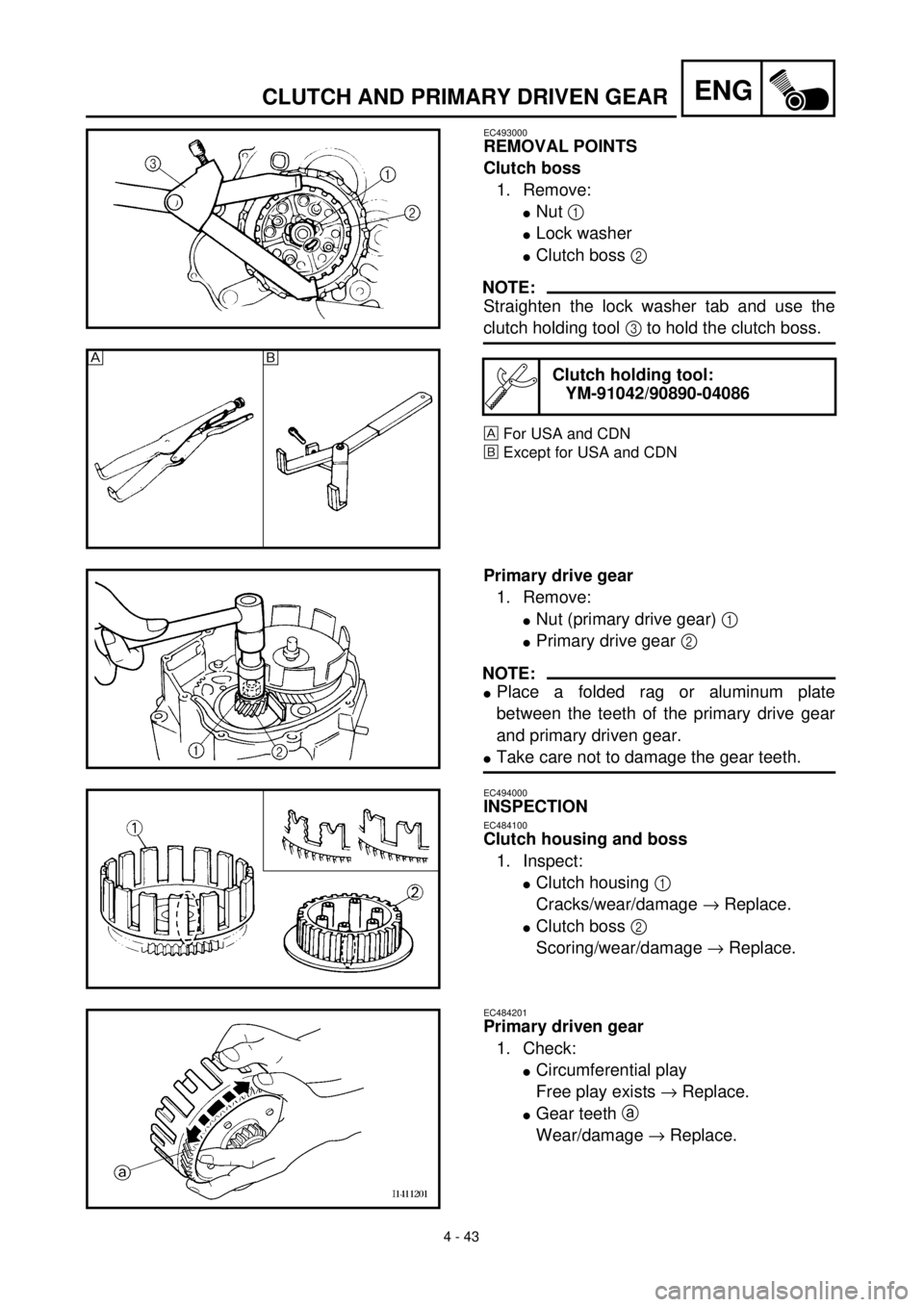

REMOVAL POINTS
Clutch boss
1. Remove:
lNut 1
lLock washer
lClutch boss 2
NOTE:
Straighten the lock washer tab and use the
clutch holding tool 3 to hold the clutch boss.
For USA and CDN
õExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086

õ
Primary drive gear
1. Remove:
lNut (primary drive gear) 1
lPrimary drive gear 2
NOTE:
lPlace a folded rag or aluminum plate
between the teeth of the primary drive gear
and primary driven gear.
lTake care not to damage the gear teeth.
EC494000
INSPECTION
EC484100
Clutch housing and boss
1. Inspect:
lClutch housing 1
Cracks/wear/damage ® Replace.
lClutch boss 2
Scoring/wear/damage ® Replace.
EC484201
Primary driven gear
1. Check:
lCircumferential play
Free play exists ® Replace.
lGear teeth a
Wear/damage ® Replace.
