Page 257 of 1378

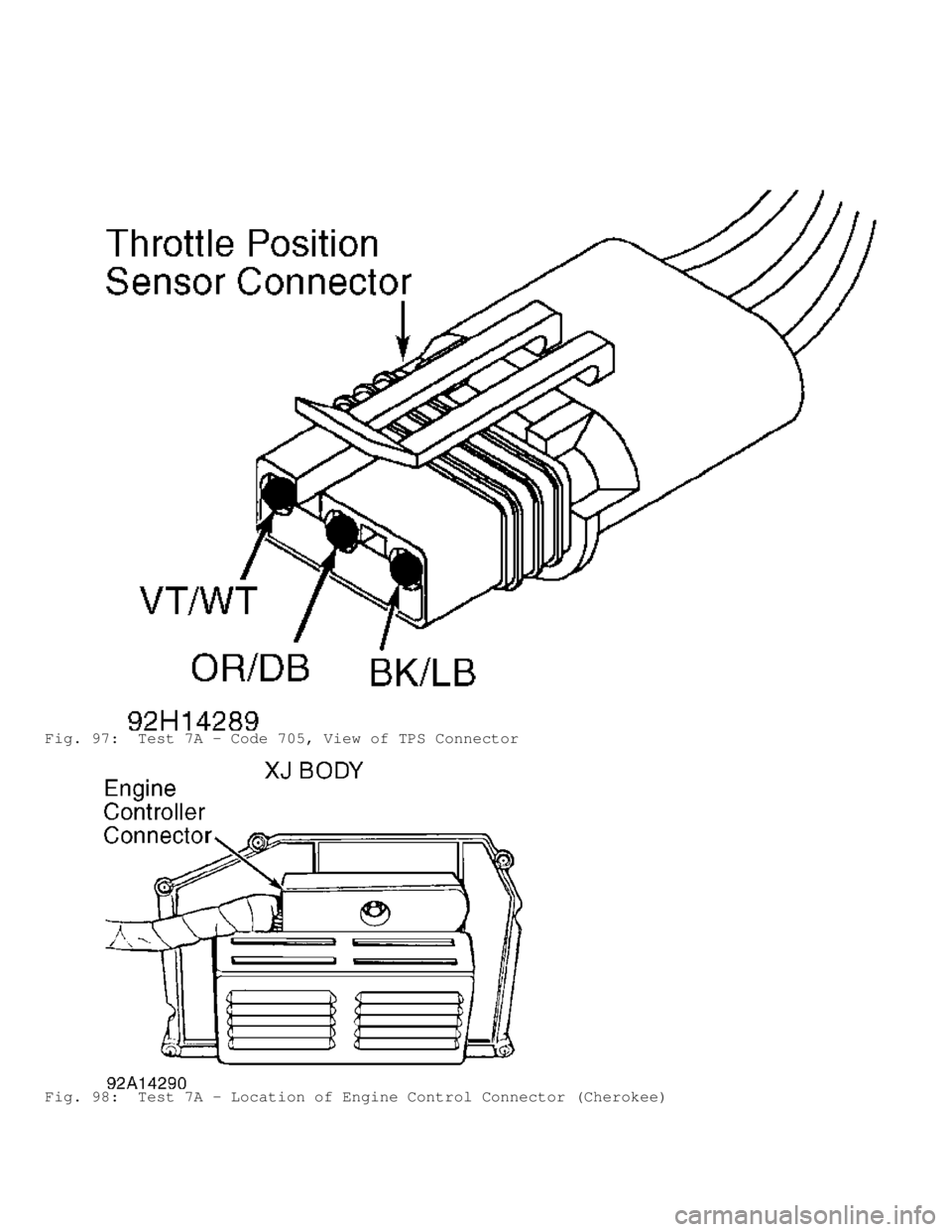

Fig. 97: Test 7A - Code 705, View of TPS Connector
Fig. 98: Test 7A - Location of Engine Control Connector (Cherokee)
Page 258 of 1378

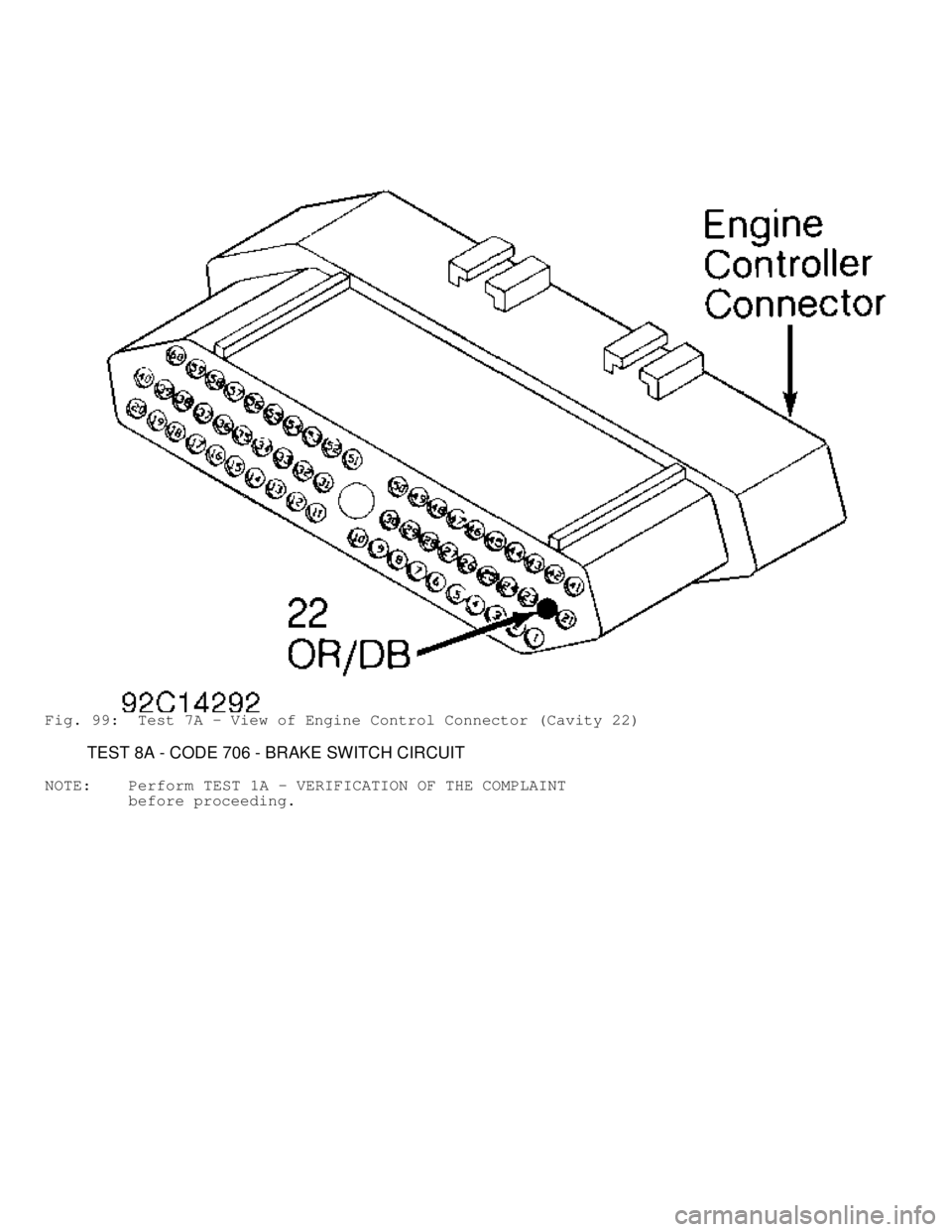

Fig. 99: Test 7A - View of Engine Control Connector (Cavity 22)
TEST 8A - CODE 706 - BRAKE SWITCH CIRCUIT
NOTE: Perform TEST 1A - VERIFICATION OF THE COMPLAINT
before proceeding.
Page 259 of 1378

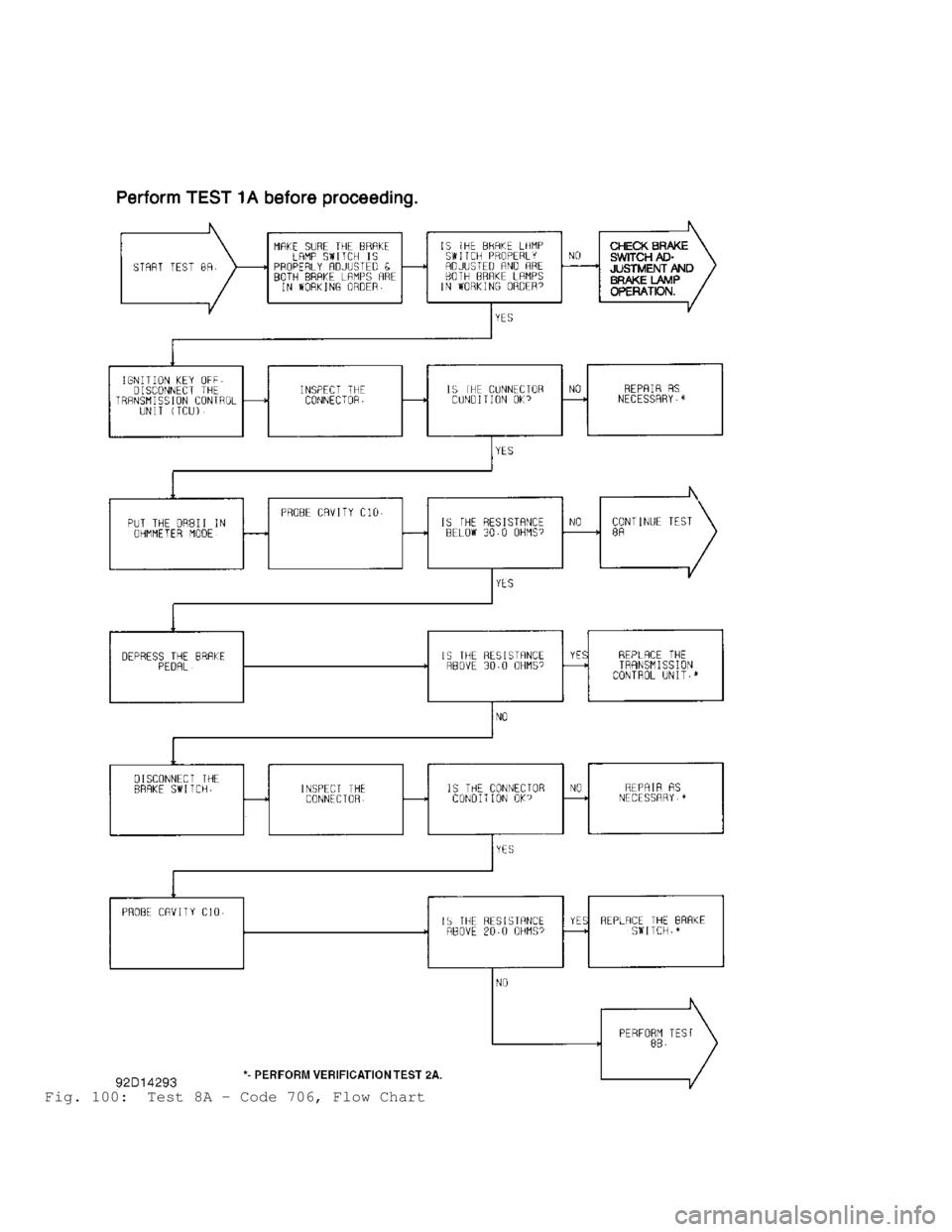

Fig. 100: Test 8A - Code 706, Flow Chart
Page 260 of 1378

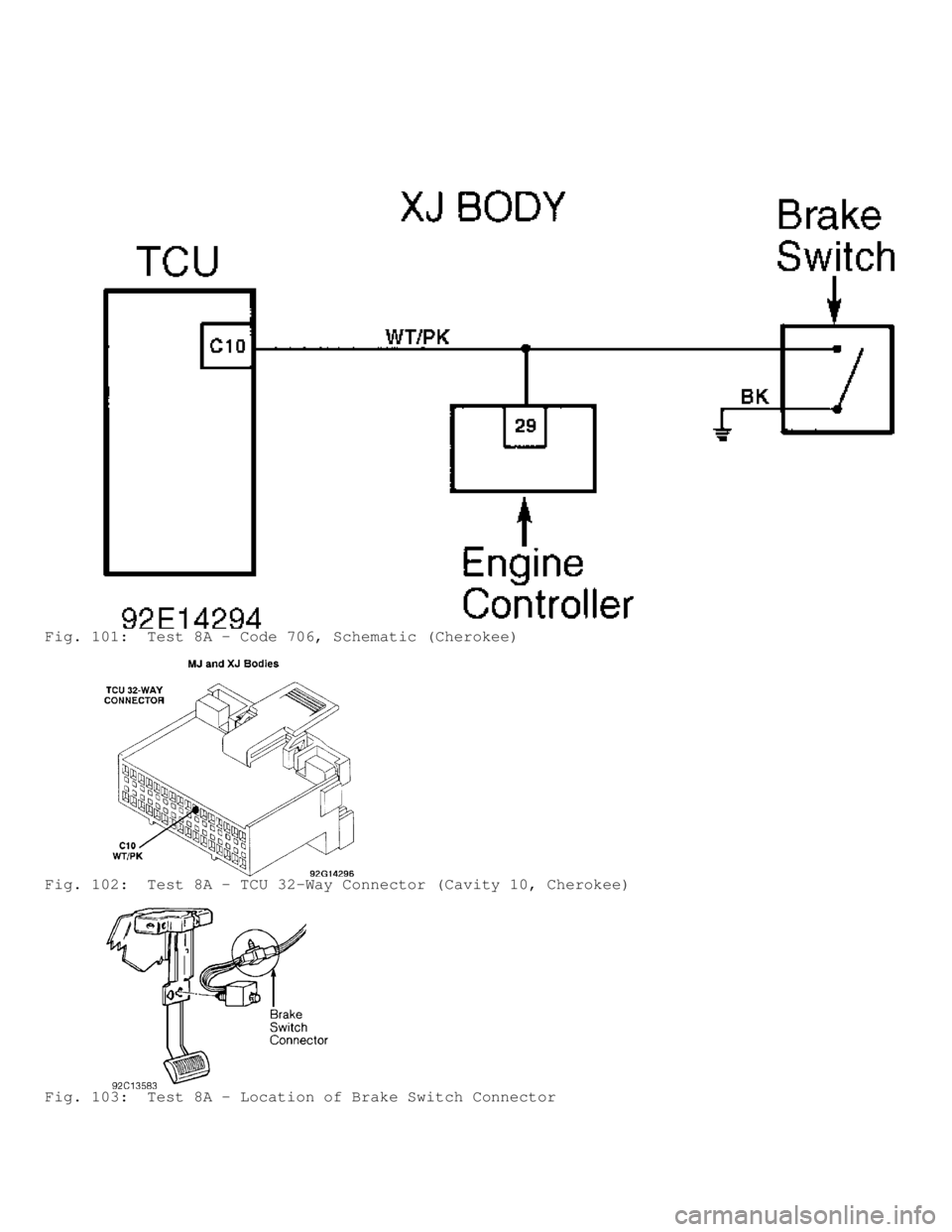

Fig. 101: Test 8A - Code 706, Schematic (Cherokee)
Fig. 102: Test 8A - TCU 32-Way Connector (Cavity 10, Cherokee)
Fig. 103: Test 8A - Location of Brake Switch Connector
Page 261 of 1378

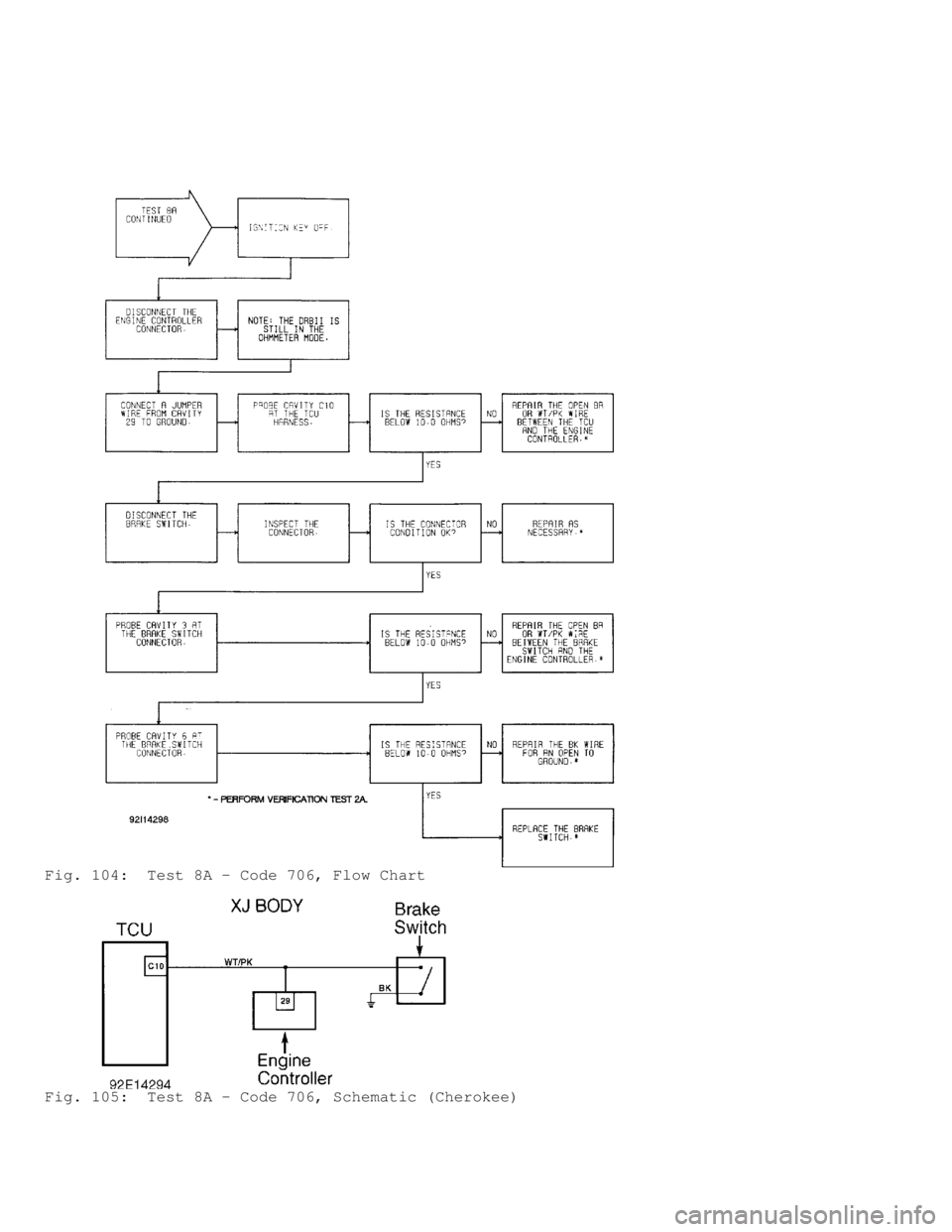

Fig. 104: Test 8A - Code 706, Flow Chart
Fig. 105: Test 8A - Code 706, Schematic (Cherokee)
Page 262 of 1378

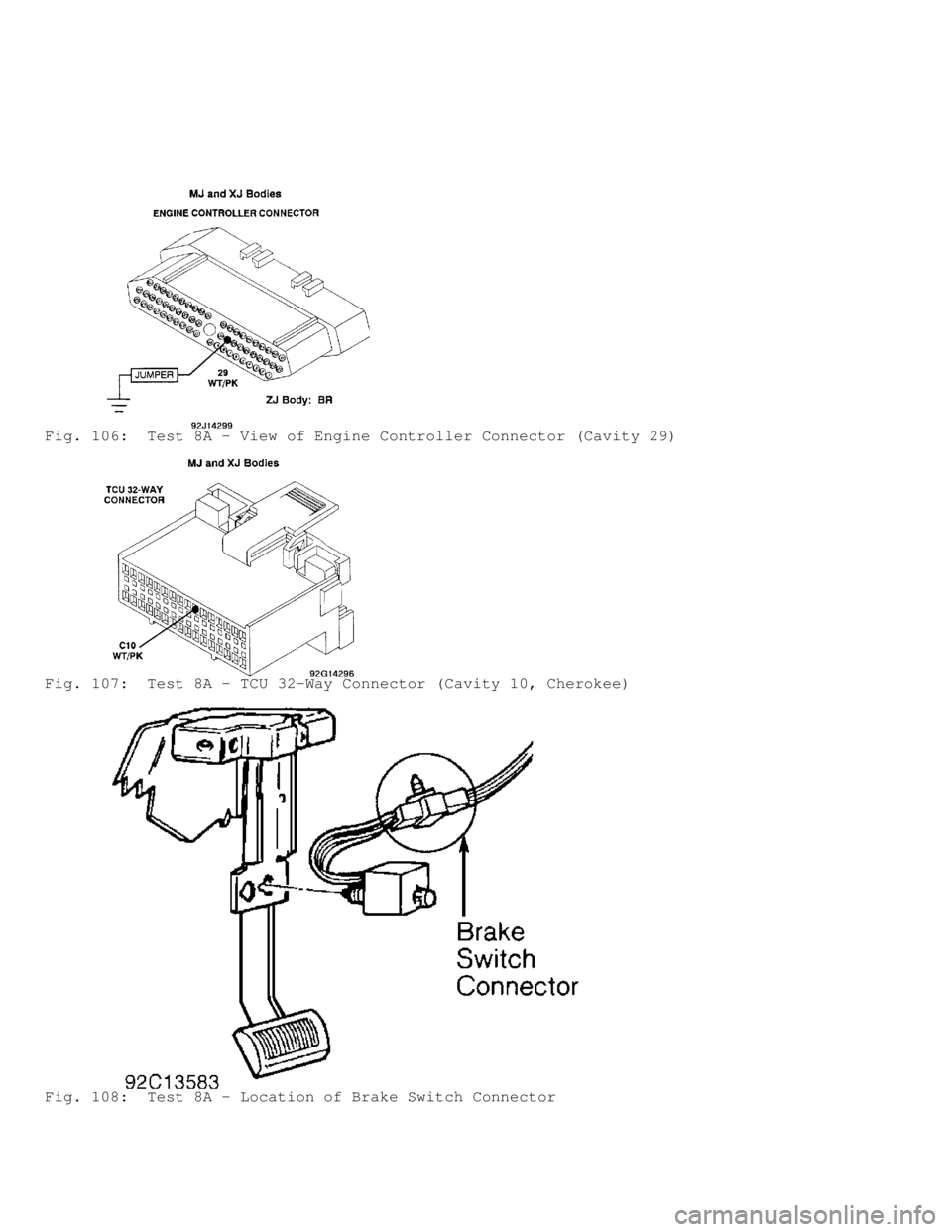

Fig. 106: Test 8A - View of Engine Controller Connector (Cavity 29)
Fig. 107: Test 8A - TCU 32-Way Connector (Cavity 10, Cherokee)
Fig. 108: Test 8A - Location of Brake Switch Connector
Page 263 of 1378

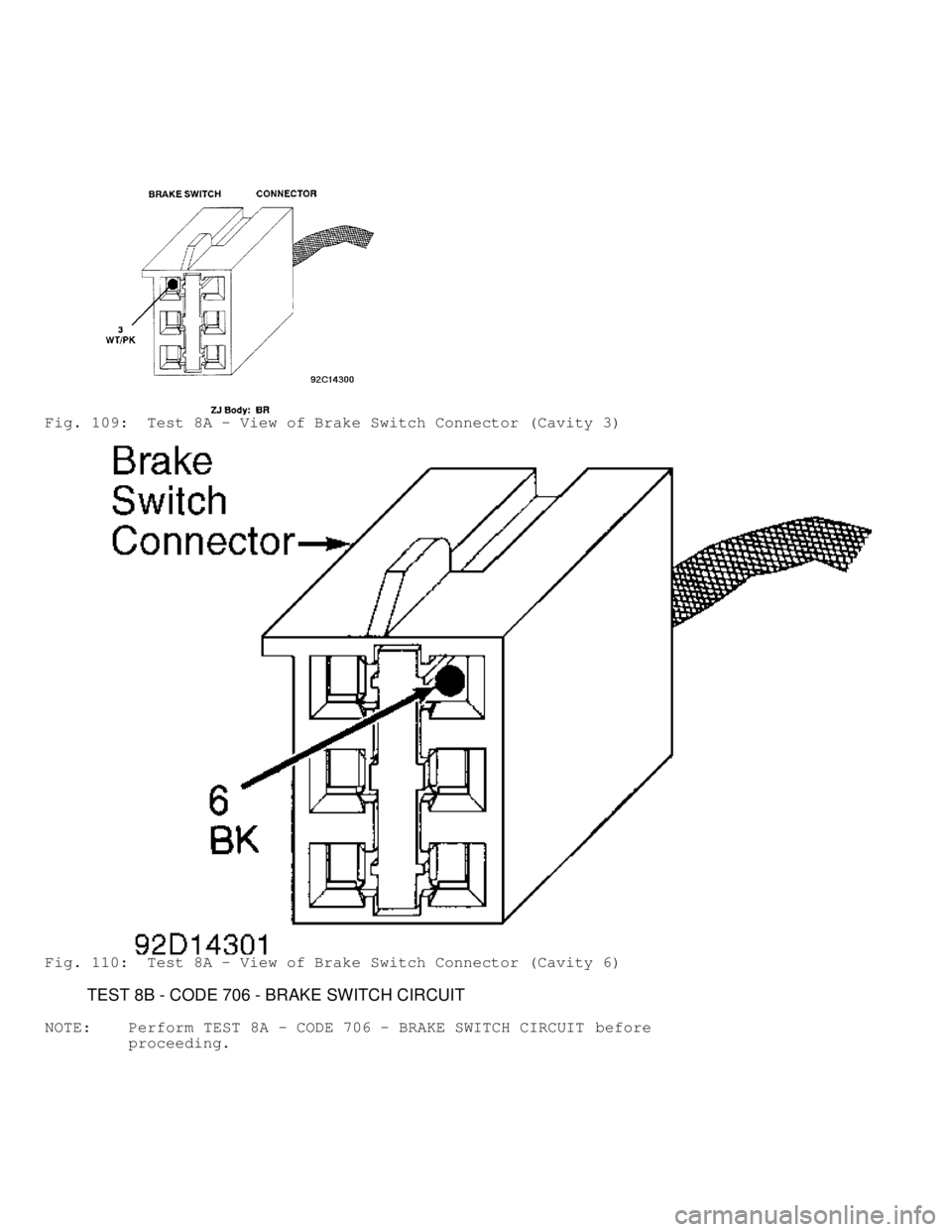

Fig. 109: Test 8A - View of Brake Switch Connector (Cavity 3)
Fig. 110: Test 8A - View of Brake Switch Connector (Cavity 6)
TEST 8B - CODE 706 - BRAKE SWITCH CIRCUIT
NOTE: Perform TEST 8A - CODE 706 - BRAKE SWITCH CIRCUIT before
proceeding.
Page 264 of 1378

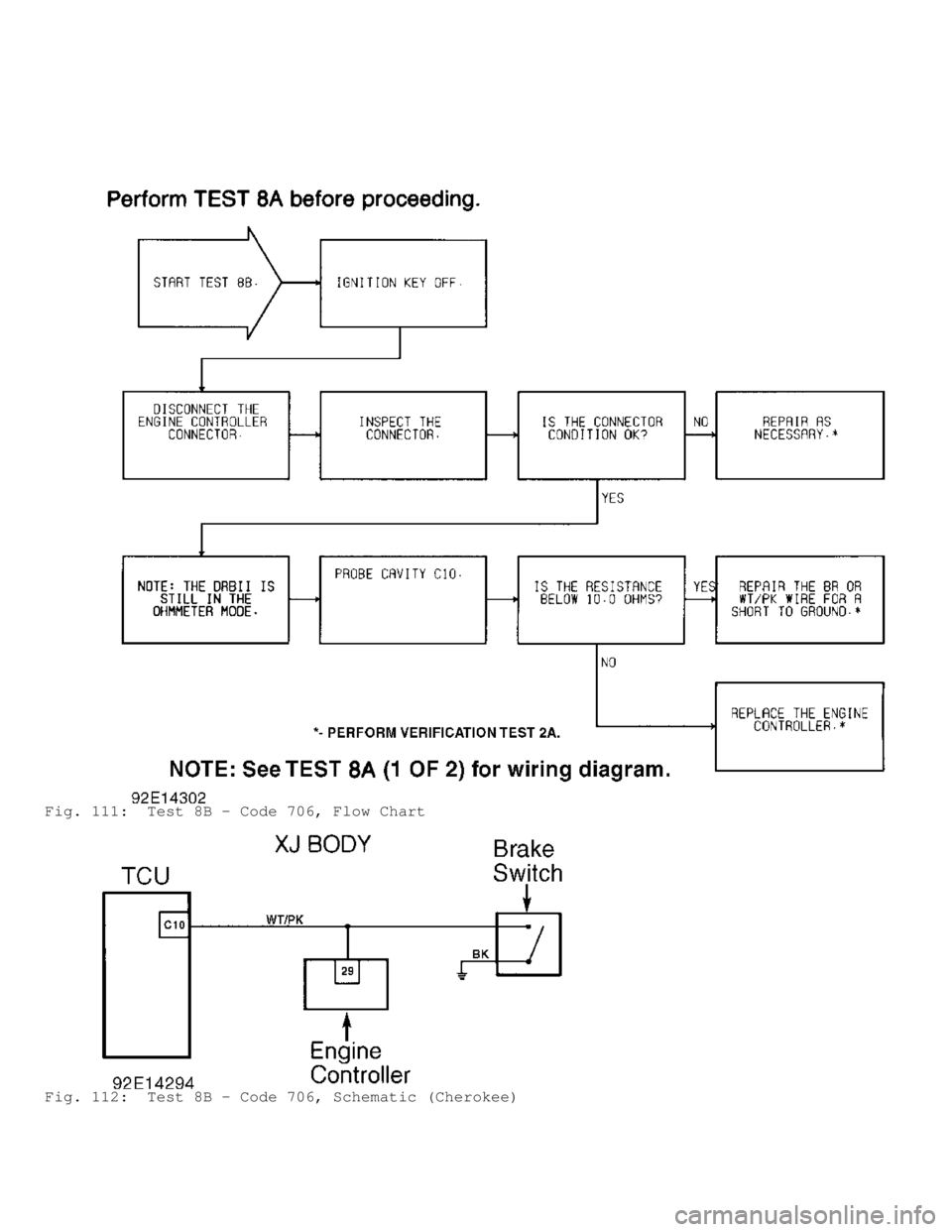

Fig. 111: Test 8B - Code 706, Flow Chart
Fig. 112: Test 8B - Code 706, Schematic (Cherokee)
