2023 TOYOTA YARIS CROSS Manual del propietario (in Spanish)

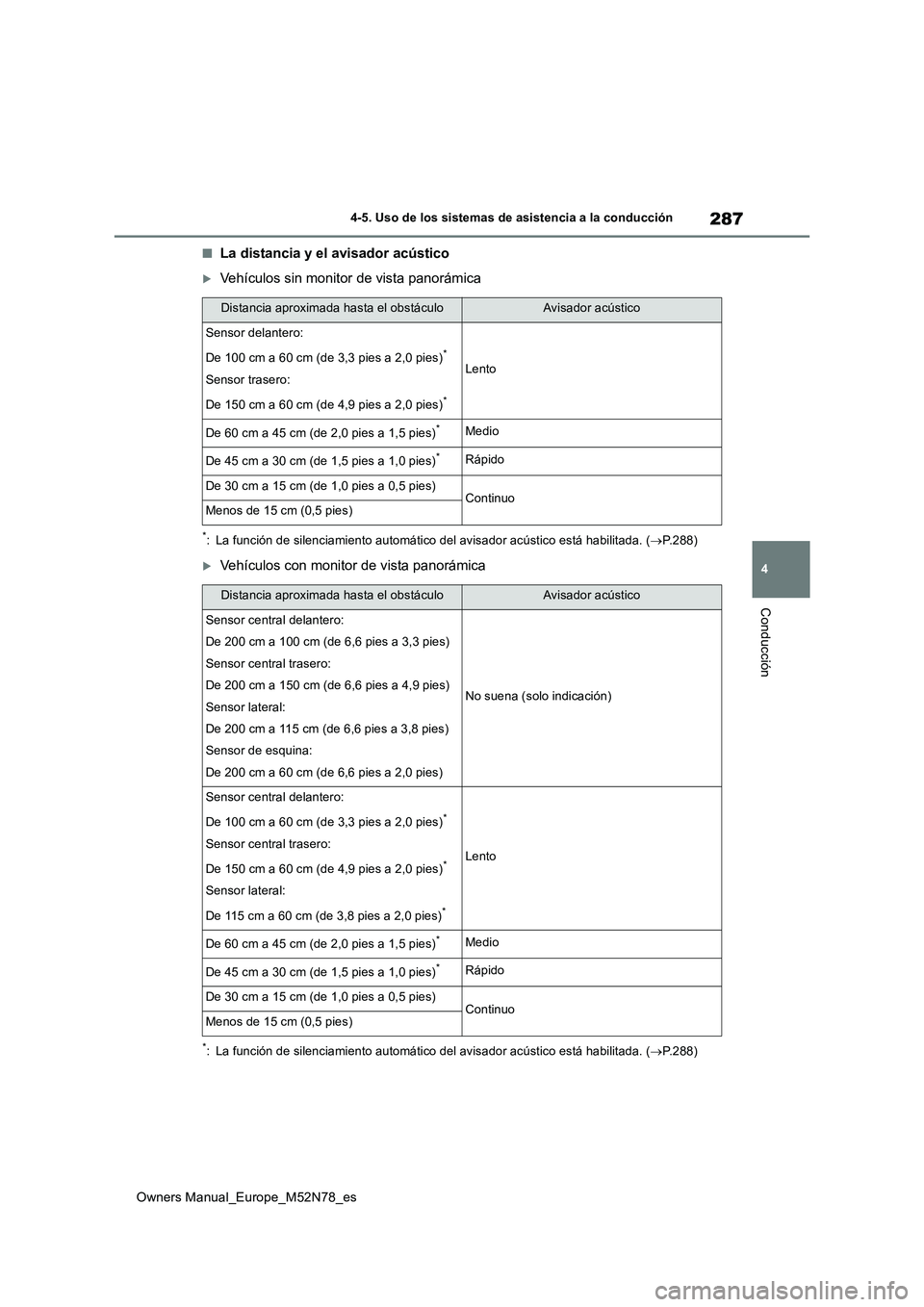

287
4
Owners Manual_Europe_M52N78_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
■La distancia y el avisador acústico
Vehículos sin monitor de vista panorámica
*: La función de silenciamiento automático del avisador acústico está habilitada. (P.288)
Vehículos con monitor de vista panorámica
*: La función de silenciamiento automático del avisador acústico está habilitada. (P.288)
Distancia aproximada hasta el obstáculoAvisador acústico
Sensor delantero:
De 100 cm a 60 cm (de 3,3 pies a 2,0 pies)*
Sensor trasero:
De 150 cm a 60 cm (de 4,9 pies a 2,0 pies)*
Lento
De 60 cm a 45 cm (de 2,0 pies a 1,5 pies)*Medio
De 45 cm a 30 cm (de 1,5 pies a 1,0 pies)*Rápido
De 30 cm a 15 cm (de 1,0 pies a 0,5 pies)ContinuoMenos de 15 cm (0,5 pies)
Distancia aproximada hasta el obstáculoAvisador acústico
Sensor central delantero:
De 200 cm a 100 cm (de 6,6 pies a 3,3 pies)
Sensor central trasero:
De 200 cm a 150 cm (de 6,6 pies a 4,9 pies)
Sensor lateral:
De 200 cm a 115 cm (de 6,6 pies a 3,8 pies)
Sensor de esquina:
De 200 cm a 60 cm (de 6,6 pies a 2,0 pies)
No suena (solo indicación)
Sensor central delantero:
De 100 cm a 60 cm (de 3,3 pies a 2,0 pies)*
Sensor central trasero:
De 150 cm a 60 cm (de 4,9 pies a 2,0 pies)*
Sensor lateral:
De 115 cm a 60 cm (de 3,8 pies a 2,0 pies)*
Lento
De 60 cm a 45 cm (de 2,0 pies a 1,5 pies)*Medio
De 45 cm a 30 cm (de 1,5 pies a 1,0 pies)*Rápido
De 30 cm a 15 cm (de 1,0 pies a 0,5 pies)ContinuoMenos de 15 cm (0,5 pies)

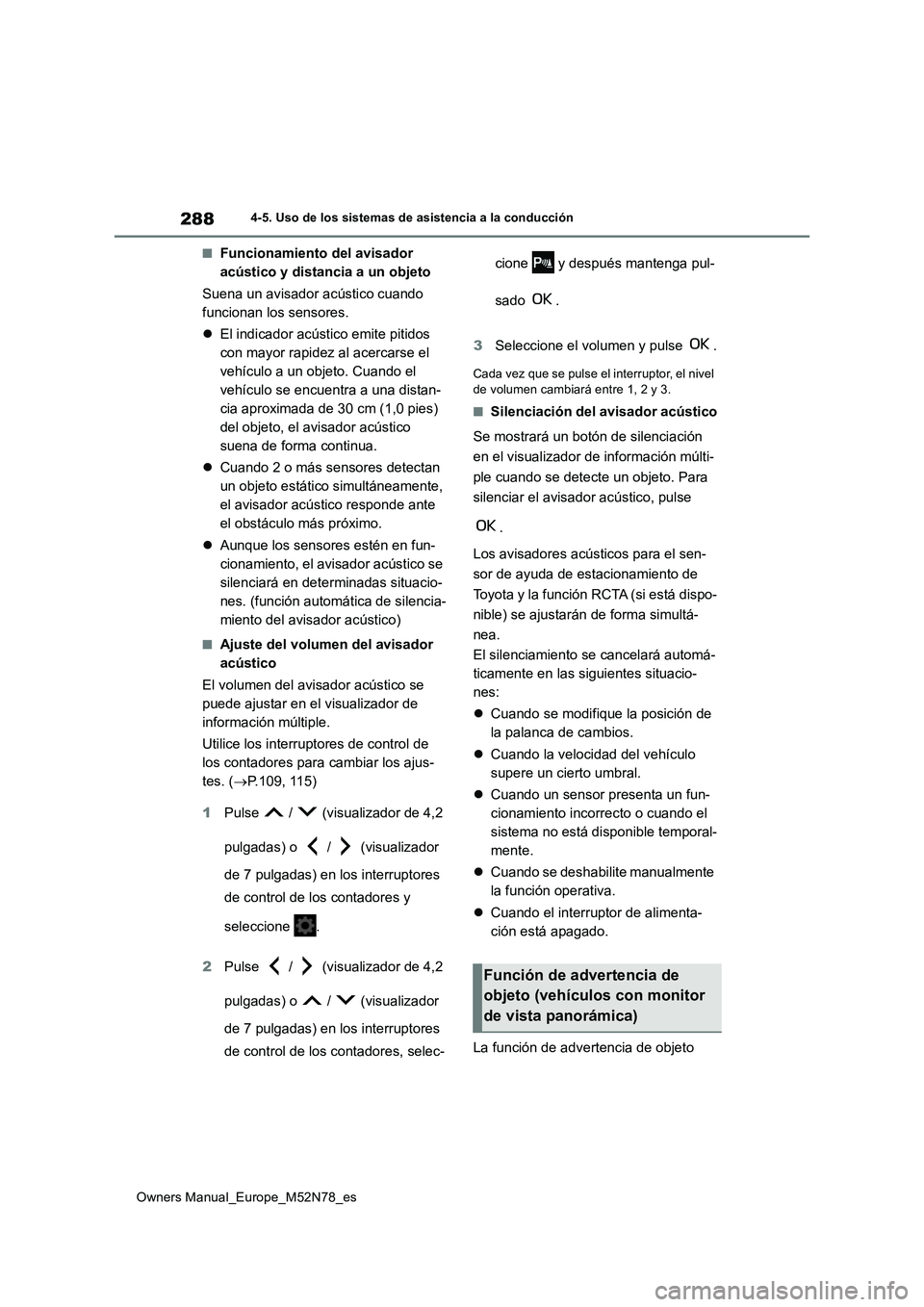

288
Owners Manual_Europe_M52N78_es
4-5. Uso de los sistemas de asistencia a la conducción
■Funcionamiento del avisador
acústico y distancia a un objeto
Suena un avisador acústico cuando
funcionan los sensores.
 El indicador acústico emite pitidos
con mayor rapidez al acercarse el
vehículo a un objeto. Cuando el
vehículo se encuentra a una distan-
cia aproximada de 30 cm (1,0 pies)
del objeto, el avisador acústico
suena de forma continua.
 Cuando 2 o más sensores detectan
un objeto estático simultáneamente,
el avisador acústico responde ante
el obstáculo más próximo.
 Aunque los sensores estén en fun-
cionamiento, el avisador acústico se
silenciará en determinadas situacio-
nes. (función automática de silencia-
miento del avisador acústico)
■Ajuste del volumen del avisador
acústico
El volumen del avisador acústico se
puede ajustar en el visualizador de
información múltiple.
Utilice los interruptores de control de
los contadores para cambiar los ajus-
tes. ( P.109, 115)
1 Pulse / (visualizador de 4,2
pulgadas) o / (visualizador
de 7 pulgadas) en los interruptores
de control de los contadores y
seleccione .
2 Pulse / (visualizador de 4,2
pulgadas) o / (visualizador
de 7 pulgadas) en los interruptores
de control de los contadores, selec-
cione y después mantenga pul-
sado .
3 Seleccione el volumen y pulse .
Cada vez que se pulse el interruptor, el nivel de volumen cambiará entre 1, 2 y 3.
■Silenciación del avisador acústico
Se mostrará un botón de silenciación
en el visualizador de información múlti-
ple cuando se detecte un objeto. Para
silenciar el avisador acústico, pulse
.
Los avisadores acústicos para el sen-
sor de ayuda de estacionamiento de
Toyota y la función RCTA (si está dispo-
nible) se ajustarán de forma simultá-
nea.
El silenciamiento se cancelará automá-
ticamente en las siguientes situacio-
nes:
 Cuando se modifique la posición de
la palanca de cambios.
 Cuando la velocidad del vehículo
supere un cierto umbral.
 Cuando un sensor presenta un fun-
cionamiento incorrecto o cuando el
sistema no está disponible temporal-
mente.
 Cuando se deshabilite manualmente
la función operativa.
 Cuando el interruptor de alimenta-
ción está apagado.
La función de advertencia de objeto
Función de advertencia de
objeto (vehículos con monitor
de vista panorámica)

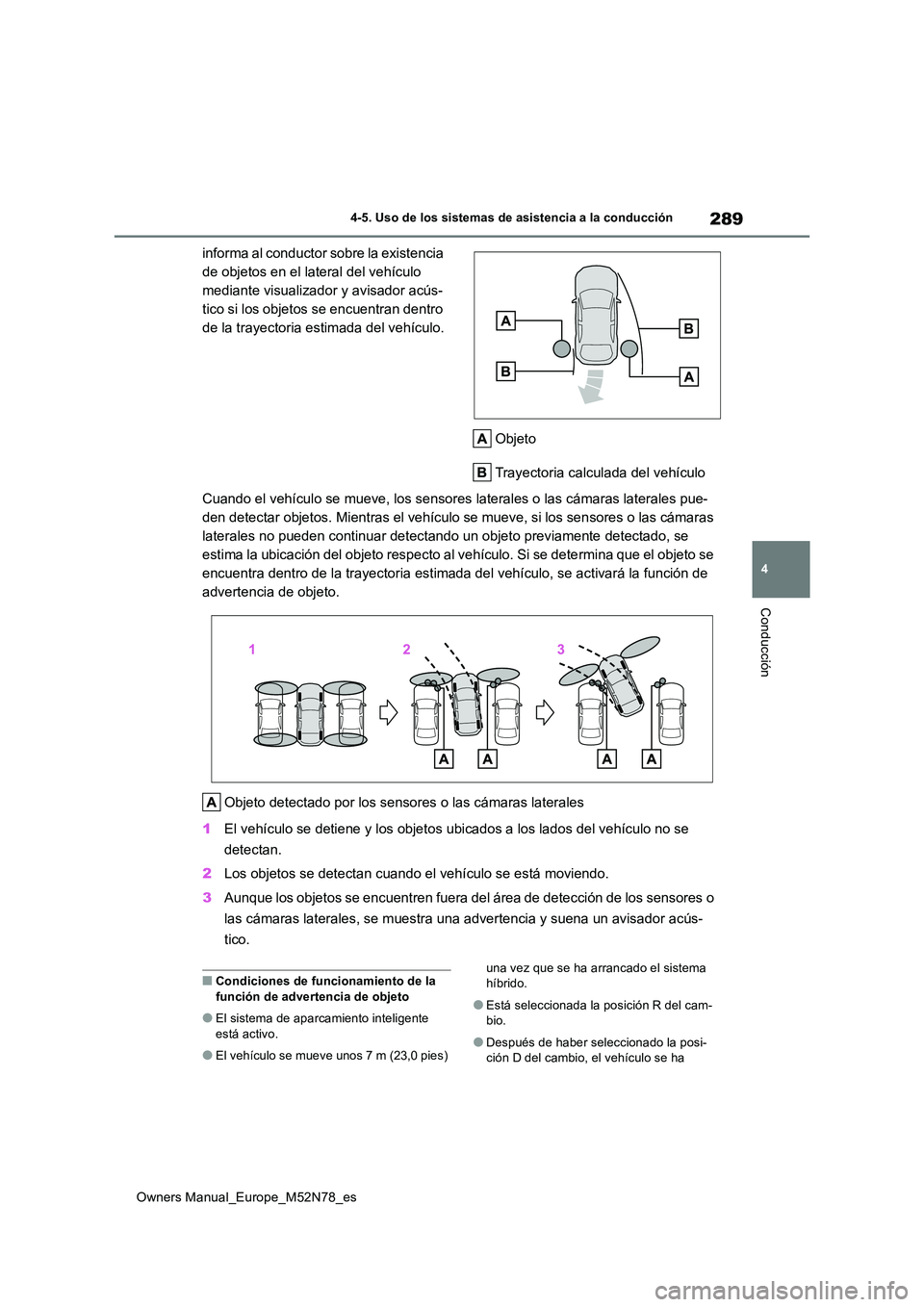

289
4
Owners Manual_Europe_M52N78_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
informa al conductor sobre la existencia
de objetos en el lateral del vehículo
mediante visualizador y avisador acús-
tico si los objetos se encuentran dentro
de la trayectoria estimada del vehículo.
Objeto
Trayectoria calculada del vehículo
Cuando el vehículo se mueve, los sensores laterales o las cámar as laterales pue-
den detectar objetos. Mientras el vehículo se mueve, si los sen sores o las cámaras
laterales no pueden continuar detectando un objeto previamente detectado, se
estima la ubicación del objeto respecto al vehículo. Si se dete rmina que el objeto se
encuentra dentro de la trayectoria estimada del vehículo, se ac tivará la función de
advertencia de objeto.
Objeto detectado por los sensores o las cámaras laterales
1 El vehículo se detiene y los objetos ubicados a los lados del vehículo no se
detectan.
2 Los objetos se detectan cuando el vehículo se está moviendo.
3 Aunque los objetos se encuentren fuera del área de detección de los sensores o
las cámaras laterales, se muestra una advertencia y suena un av isador acús-
tico.
■Condiciones de funcionamiento de la función de advertencia de objeto
●El sistema de aparcamiento inteligente está activo.
●El vehículo se mueve unos 7 m (23,0 pies)
una vez que se ha arrancado el sistema híbrido.
●Está seleccionada la posición R del cam-bio.
●Después de haber seleccionado la posi-ción D del cambio, el vehículo se ha

290

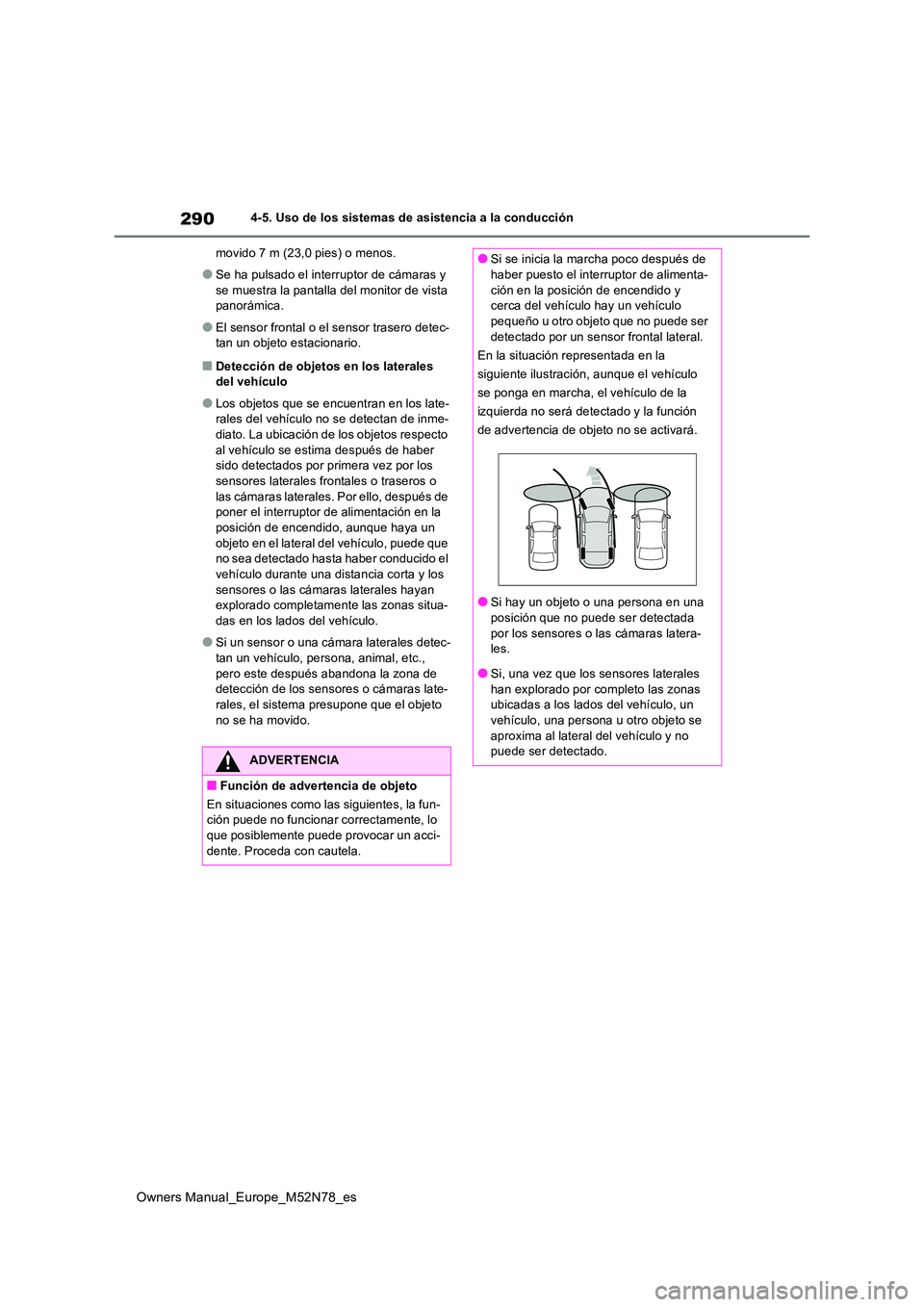

Owners Manual_Europe_M52N78_es
4-5. Uso de los sistemas de asistencia a la conducción
movido 7 m (23,0 pies) o menos.
●Se ha pulsado el interruptor de cámaras y
se muestra la pantalla del monitor de vista panorámica.
●El sensor frontal o el sensor trasero detec-tan un objeto estacionario.
■Detección de objetos en los laterales del vehículo
●Los objetos que se encuentran en los late-rales del vehículo no se detectan de inme-
diato. La ubicación de los objetos respecto al vehículo se estima después de haber sido detectados por primera vez por los
sensores laterales frontales o traseros o las cámaras laterales. Por ello, después de poner el interruptor de alimentación en la
posición de encendido, aunque haya un objeto en el lateral del vehículo, puede que no sea detectado hasta haber conducido el
vehículo durante una distancia corta y los sensores o las cámaras laterales hayan explorado completamente las zonas situa-
das en los lados del vehículo.
●Si un sensor o una cámara laterales detec-
tan un vehículo, persona, animal, etc., pero este después abandona la zona de detección de los sensores o cámaras late-
rales, el sistema presupone que el objeto no se ha movido.
ADVERTENCIA
■Función de advertencia de objeto
En situaciones como las siguientes, la fun- ción puede no funcionar correctamente, lo que posiblemente puede provocar un acci-
dente. Proceda con cautela.
●Si se inicia la marcha poco después de haber puesto el interruptor de alimenta-
ción en la posición de encendido y cerca del vehículo hay un vehículo pequeño u otro objeto que no puede ser
detectado por un sensor frontal lateral.
En la situación representada en la
siguiente ilustración, aunque el vehículo
se ponga en marcha, el vehículo de la
izquierda no será detectado y la función
de advertencia de objeto no se activará.
●Si hay un objeto o una persona en una posición que no puede ser detectada
por los sensores o las cámaras latera- les.
●Si, una vez que los sensores laterales
han explorado por completo las zonas ubicadas a los lados del vehículo, un vehículo, una persona u otro objeto se
aproxima al lateral del vehículo y no puede ser detectado.

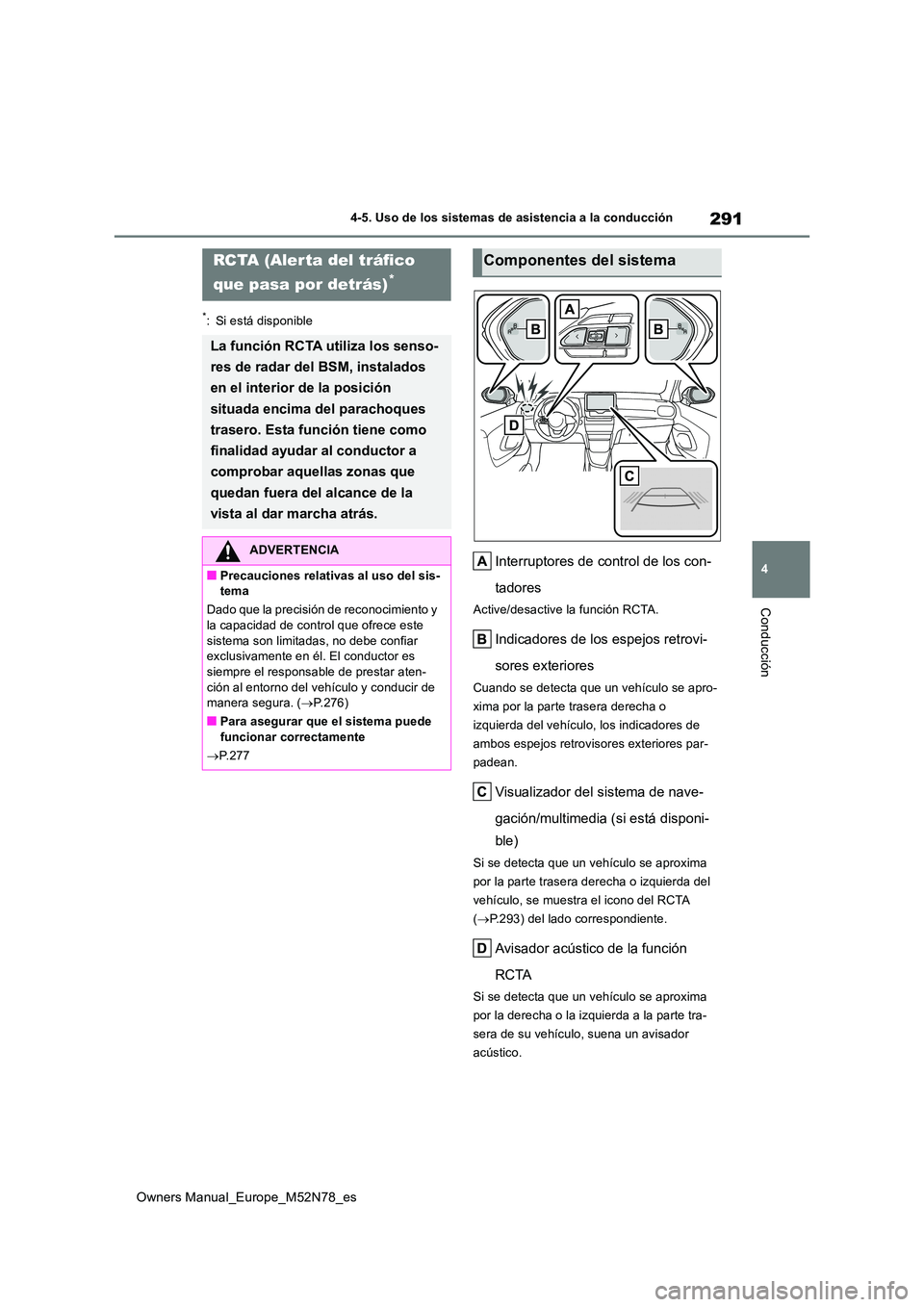

291
4
Owners Manual_Europe_M52N78_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
*: Si está disponible
Interruptores de control de los con-
tadores
Active/desactive la función RCTA.
Indicadores de los espejos retrovi-
sores exteriores
Cuando se detecta que un vehículo se apro-
xima por la parte trasera derecha o
izquierda del vehículo, los indicadores de
ambos espejos retrovisores exteriores par-
padean.
Visualizador del sistema de nave-
gación/multimedia (si está disponi-
ble)
Si se detecta que un vehículo se aproxima
por la parte trasera derecha o izquierda del
vehículo, se muestra el icono del RCTA
( P.293) del lado correspondiente.
Avisador acústico de la función
RCTA
Si se detecta que un vehículo se aproxima
por la derecha o la izquierda a la parte tra-
sera de su vehículo, suena un avisador
acústico.
RCTA (Alerta del tráfico
que pasa por detrás)*
La función RCTA utiliza los senso-
res de radar del BSM, instalados
en el interior de la posición
situada encima del parachoques
trasero. Esta función tiene como
finalidad ayudar al conductor a
comprobar aquellas zonas que
quedan fuera del alcance de la
vista al dar marcha atrás.
ADVERTENCIA
■Precauciones relativas al uso del sis- tema
Dado que la precisión de reconocimiento y la capacidad de control que ofrece este
sistema son limitadas, no debe confiar exclusivamente en él. El conductor es siempre el responsable de prestar aten-
ción al entorno del vehículo y conducir de manera segura. ( P.276)
■Para asegurar que el sistema puede funcionar correctamente
 P.277
Componentes del sistema

292

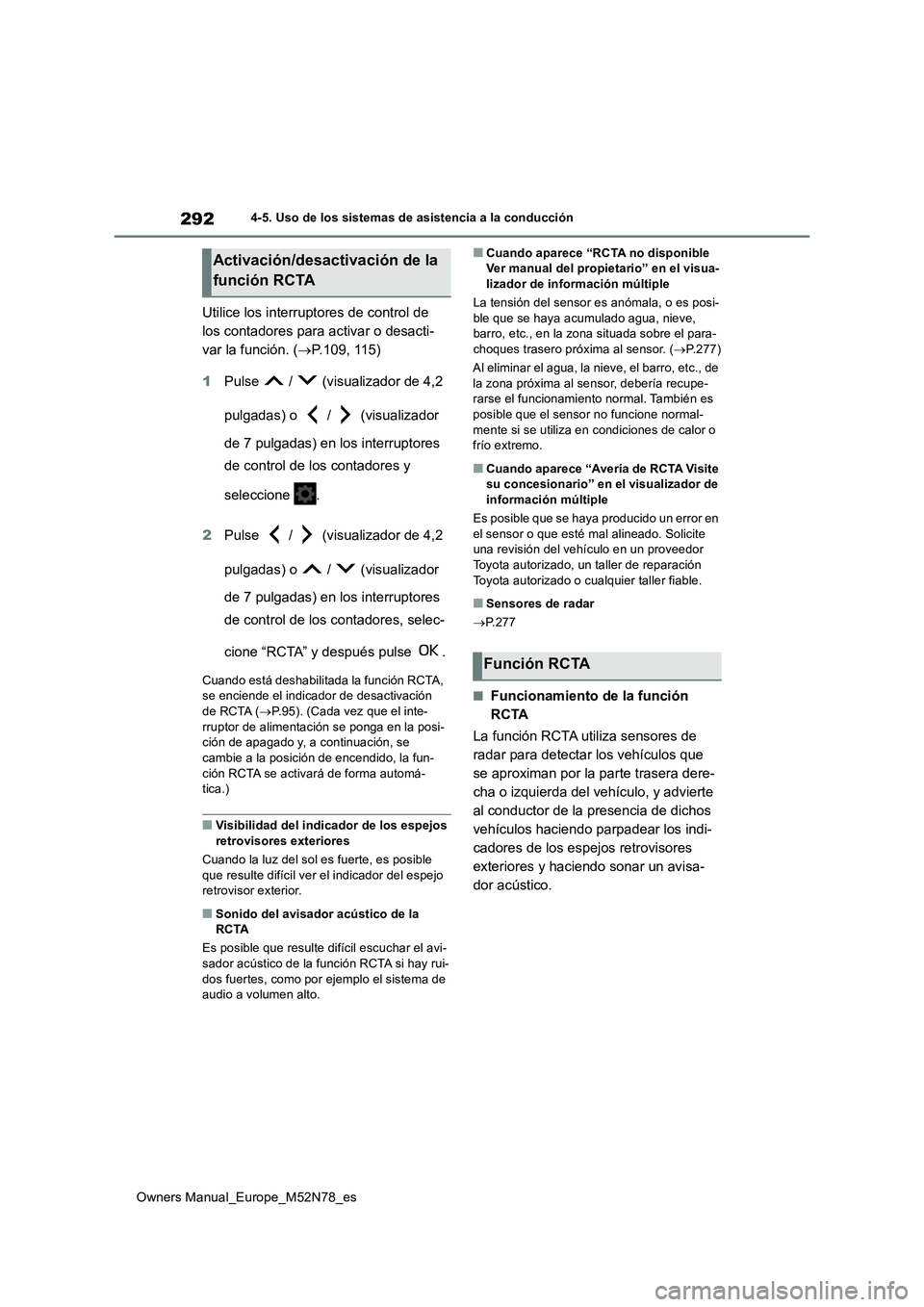

Owners Manual_Europe_M52N78_es
4-5. Uso de los sistemas de asistencia a la conducción
Utilice los interruptores de control de
los contadores para activar o desacti-
var la función. ( P.109, 115)
1 Pulse / (visualizador de 4,2
pulgadas) o / (visualizador
de 7 pulgadas) en los interruptores
de control de los contadores y
seleccione .
2 Pulse / (visualizador de 4,2
pulgadas) o / (visualizador
de 7 pulgadas) en los interruptores
de control de los contadores, selec-
cione “RCTA” y después pulse .
Cuando está deshabilitada la función RCTA, se enciende el indicador de desactivación
de RCTA ( P.95). (Cada vez que el inte- rruptor de alimentación se ponga en la posi-ción de apagado y, a continuación, se
cambie a la posición de encendido, la fun- ción RCTA se activará de forma automá-tica.)
■Visibilidad del indicador de los espejos retrovisores exteriores
Cuando la luz del sol es fuerte, es posible
que resulte difícil ver el indicador del espejo retrovisor exterior.
■Sonido del avisador acústico de la RCTA
Es posible que resulte difícil escuchar el avi-
sador acústico de la función RCTA si hay rui- dos fuertes, como por ejemplo el sistema de audio a volumen alto.
■Cuando aparece “RCTA no disponible Ver manual del propietario” en el visua-lizador de información múltiple
La tensión del sensor es anómala, o es posi-
ble que se haya acumulado agua, nieve, barro, etc., en la zona situada sobre el para-choques trasero próxima al sensor. ( P.277)
Al eliminar el agua, la nieve, el barro, etc., de
la zona próxima al sensor, debería recupe- rarse el funcionamiento normal. También es posible que el sensor no funcione normal-
mente si se utiliza en condiciones de calor o frío extremo.
■Cuando aparece “Avería de RCTA Visite su concesionario” en el visualizador de
información múltiple
Es posible que se haya producido un error en el sensor o que esté mal alineado. Solicite una revisión del vehículo en un proveedor
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
■Sensores de radar
 P.277
■Funcionamiento de la función
RCTA
La función RCTA utiliza sensores de
radar para detectar los vehículos que
se aproximan por la parte trasera dere-
cha o izquierda del vehículo, y advierte
al conductor de la presencia de dichos
vehículos haciendo parpadear los indi-
cadores de los espejos retrovisores
exteriores y haciendo sonar un avisa-
dor acústico.
Activación/desactivación de la
función RCTA
Función RCTA

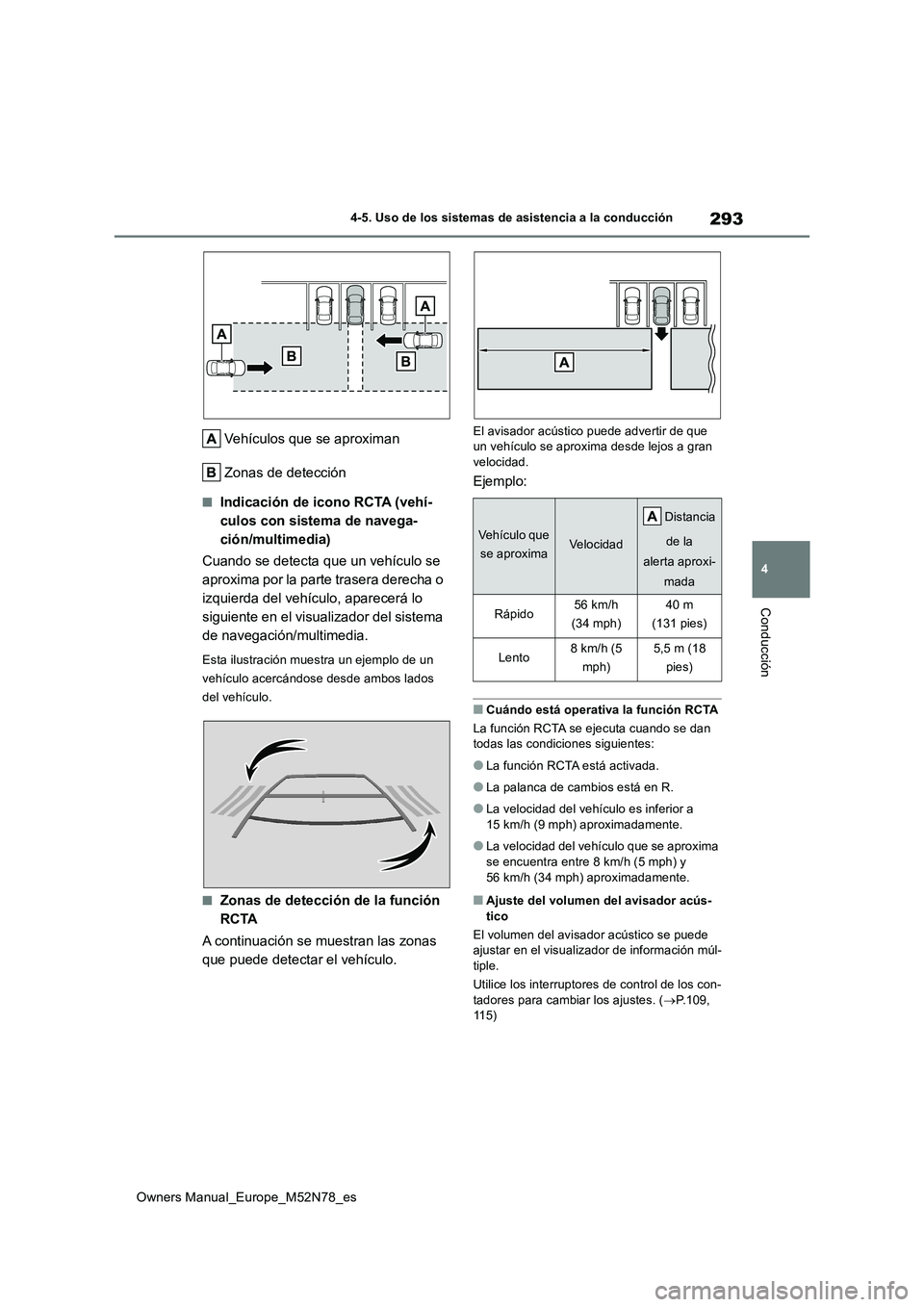

293
4
Owners Manual_Europe_M52N78_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
Vehículos que se aproximan
Zonas de detección
■Indicación de icono RCTA (vehí-
culos con sistema de navega-
ción/multimedia)
Cuando se detecta que un vehículo se
aproxima por la parte trasera derecha o
izquierda del vehículo, aparecerá lo
siguiente en el visualizador del sistema
de navegación/multimedia.
Esta ilustración muestra un ejemplo de un
vehículo acercándose desde ambos lados
del vehículo.
■Zonas de detección de la función
RCTA
A continuación se muestran las zonas
que puede detectar el vehículo.
El avisador acústico puede advertir de que un vehículo se aproxima desde lejos a gran velocidad.
Ejemplo:
■Cuándo está operativa la función RCTA
La función RCTA se ejecuta cuando se dan todas las condiciones siguientes:
●La función RCTA está activada.
●La palanca de cambios está en R.
●La velocidad del vehículo es inferior a 15 km/h (9 mph) aproximadamente.
●La velocidad del vehículo que se aproxima se encuentra entre 8 km/h (5 mph) y
56 km/h (34 mph) aproximadamente.
■Ajuste del volumen del avisador acús- tico
El volumen del avisador acústico se puede ajustar en el visualizador de información múl-
tiple.
Utilice los interruptores de control de los con- tadores para cambiar los ajustes. ( P.109, 115)
Vehículo que
se aproximaVelocidad
Distancia
de la
alerta aproxi-
mada
Rápido56 km/h
(34 mph)
40 m
(131 pies)
Lento8 km/h (5
mph)
5,5 m (18
pies)

294
Owners Manual_Europe_M52N78_es

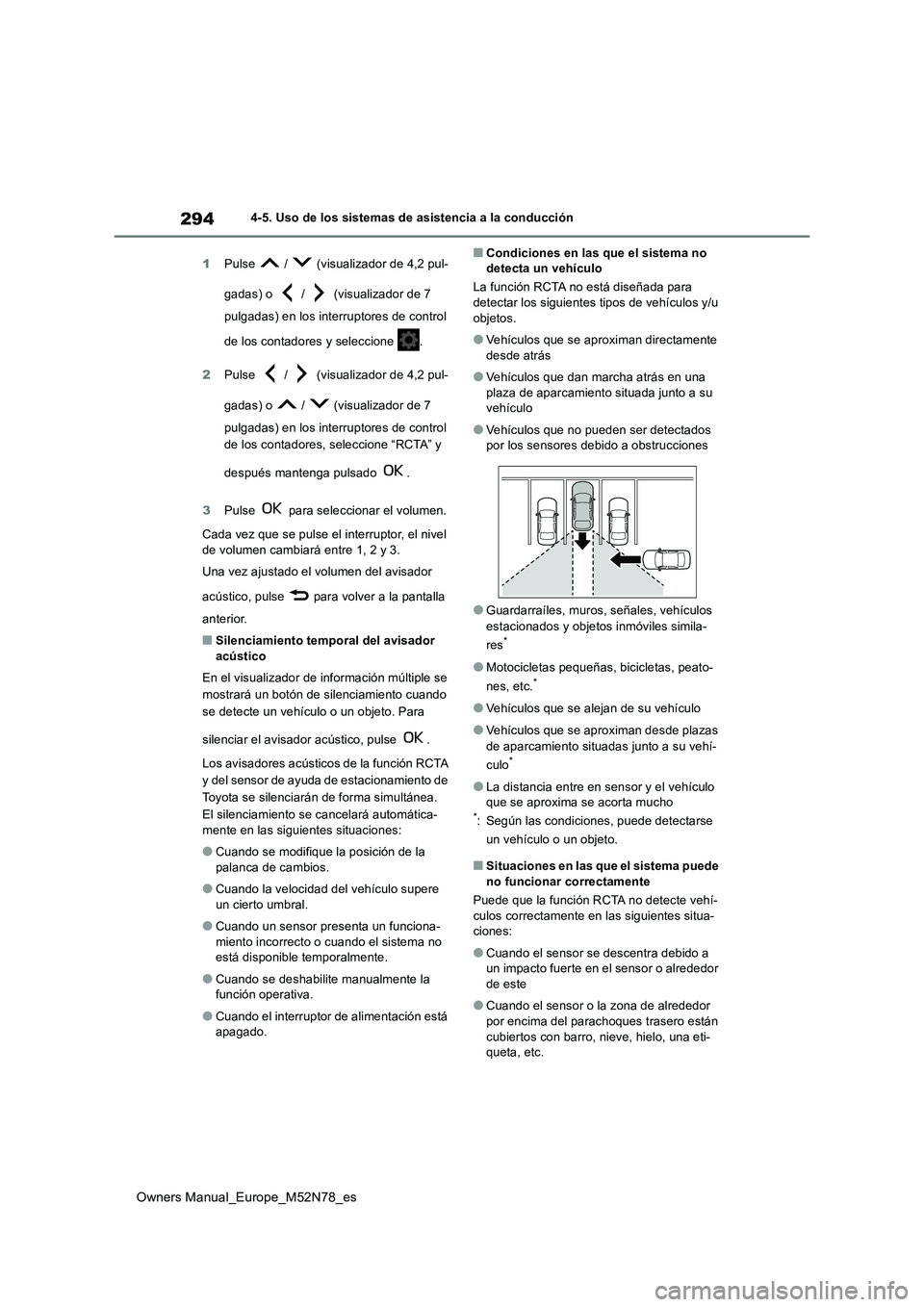

4-5. Uso de los sistemas de asistencia a la conducción
1 Pulse / (visualizador de 4,2 pul-
gadas) o / (visualizador de 7
pulgadas) en los interruptores de control
de los contadores y seleccione .
2 Pulse / (visualizador de 4,2 pul-
gadas) o / (visualizador de 7
pulgadas) en los interruptores de control
de los contadores, seleccione “RCTA” y
después mantenga pulsado .
3 Pulse para seleccionar el volumen.
Cada vez que se pulse el interruptor, el nivel de volumen cambiará entre 1, 2 y 3.
Una vez ajustado el volumen del avisador
acústico, pulse para volver a la pantalla
anterior.
■Silenciamiento temporal del avisador acústico
En el visualizador de información múltiple se
mostrará un botón de silenciamiento cuando
se detecte un vehículo o un objeto. Para
silenciar el avisador acústico, pulse .
Los avisadores acústicos de la función RCTA
y del sensor de ayuda de estacionamiento de
Toyota se silenciarán de forma simultánea.
El silenciamiento se cancelará automática-
mente en las siguientes situaciones:
●Cuando se modifique la posición de la
palanca de cambios.
●Cuando la velocidad del vehículo supere
un cierto umbral.
●Cuando un sensor presenta un funciona-
miento incorrecto o cuando el sistema no está disponible temporalmente.
●Cuando se deshabilite manualmente la función operativa.
●Cuando el interruptor de alimentación está apagado.
■Condiciones en las que el sistema no detecta un vehículo
La función RCTA no está diseñada para detectar los siguientes tipos de vehículos y/u
objetos.
●Vehículos que se aproximan directamente
desde atrás
●Vehículos que dan marcha atrás en una
plaza de aparcamiento situada junto a su vehículo
●Vehículos que no pueden ser detectados por los sensores debido a obstrucciones
●Guardarraíles, muros, señales, vehículos
estacionados y objetos inmóviles simila-
res*
●Motocicletas pequeñas, bicicletas, peato-
nes, etc.*
●Vehículos que se alejan de su vehículo
●Vehículos que se aproximan desde plazas
de aparcamiento situadas junto a su vehí-
culo*
●La distancia entre en sensor y el vehículo que se aproxima se acorta mucho*: Según las condiciones, puede detectarse
un vehículo o un objeto.
■Situaciones en las que el sistema puede no funcionar correctamente
Puede que la función RCTA no detecte vehí-
culos correctamente en las siguientes situa- ciones:
●Cuando el sensor se descentra debido a un impacto fuerte en el sensor o alrededor de este
●Cuando el sensor o la zona de alrededor por encima del parachoques trasero están
cubiertos con barro, nieve, hielo, una eti- queta, etc.
