8-2. Pasos necesarios en caso de emergencia
En caso de problemas■Mensajes de advertencia
Los mensajes de advertencia que se expli- can a continuación pueden ser diferentes de los mensajes mostrados según las condicio-
nes de funcionamiento y las especificaciones del vehículo.
■Avisador acústico
En algunos casos, es posible que el avisador acústico no se oiga debido al ruido ambiental
o a un sistema de sonido.
AV I S O
■Para garantizar el correcto funciona-
miento del sistema de aviso de la presión de los neumáticos
No instale neumáticos de especificaciones o fabricantes distintos, ya que puede que
el sistema de aviso de la presión de los neumáticos no funci one correctamente.
Si se visualiza un mensaje
de adver tencia
El visualizador de información
múltiple muestra avisos de funcio-
namiento incorrecto del sistema,
operaciones realizadas de manera
incorrecta y mensajes que indican
que es necesario realizar tareas
de mantenimiento. Cuando se
muestre un mensaje, lleve a cabo
el procedimiento correctivo ade-
cuado al mensaje.
Si vuelve a visualizarse un men-
saje de advertencia después de
haber llevado a cabo las acciones
correspondientes, póngase en
contacto con un proveedor Toyota
autorizado, un taller de reparación
Toyota autorizado o cualquier
taller fiable.
Además, si se enciende o parpa-
dea una luz de aviso al mismo
tiempo que se muestra un men-
saje de advertencia, realice la
acción correctiva que corres-
ponda a la luz de aviso. ( P.511)

520
Owner’s Manual_Europe_M42G22_es
8-2. Pasos necesarios en caso de emergencia
■Si se muestra “Sistema EV detenido. Dirección asistida baja.”
Este mensaje se muestra si el sistema EV se detiene durante la conducción.
Si el volante se vuelve más pesado que de
costumbre, sujete el volante con firmeza y manéjelo con más fuerza de la habitual.
■Si se muestra “Sistema EV sobrecalen-tado. Potencia de salida reducida.”
Puede que se muestre este mensaje al
someter el vehículo a condiciones de funcio- namiento muy exigentes. (Por ejemplo, al subir una pendiente larga y pronunciada.)
Método de respuesta: P.545
■Si se visualiza el mensaje “Avería del sistema de cambios Cambio no dispo-nible Conduzca a un lugar seguro y
pare” o “Mal funcionamiento del sis- tema de cambios Conducción no dispo-nible”
Hay un funcionamiento incorrecto en el sis-
tema de control de cambios. Solicite inmedia- tamente una revisión del vehículo en un proveedor Toyota autor izado, un taller de
reparación Toyota autorizado o cualquier taller fiable.
■Si se muestra “Palan. cambios en N . Suelte aceler. antes de mover la
palanca.”
Se ha pisado el pedal del acelerador con la palanca de cambios en la posición N.
Suelte el pedal del acelerador y ponga la palanca de cambios en la posición D o R.
■Si se muestra “Presionar el freno
cuando el vehículo está detenido Se puede obrecalentar el sistema EV”
El mensaje podría aparecer cuando se pisa el pedal del acelerador para retener el vehí-
culo mientras está parado en una pendiente, etc. El sistema EV podría sobrecalentarse. Suelte el pedal del acelerador y pise el pedal
del freno.
■Si se muestra “Apagado automático para conservar batería”
Se ha desconectado la alimentación debido a la función de desconexión automática. La
próxima vez, cuando ponga en marcha el sis- tema EV, haga funcionar el sistema EV durante 5 minutos aproximadamente para
recargar la batería de 12 voltios.
■Si se muestra “Frenado regenerativo limitado Presione el freno para desace-lerar”
La frenada regenerativa puede verse restrin-
gida en las siguientes situaciones. Pise fir- memente el pedal del freno para reducir la velocidad del vehículo.
●Cuando ya no se puede regenerar energía eléctrica porque la batería de tracción está
completamente cargada
●Cuando la temperatura de la batería de
tracción es muy alta o muy baja
●Cuando la temperatura del motor eléctrico
o de la unidad de control de la alimenta- ción eléctrica, etc. es muy alta
■Si se muestra “Alimentación del control climático limitada temporalmente para
cargar batería.”
Apague los equipos electrónicos innecesa- rios para reducir el consumo de energía.
Espere a que la alimentación eléctrica vuelva a la normalidad.
■Si se visualiza “Funcionam. Incorrecto
sist. faros. Visite su concesionario.”
Es posible que los siguientes sistemas no funcionen correctamente. Solicite inmediata-mente una revisión del vehículo en un pro-
veedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
●El sistema de faros LED
●AHS (sistema de luz de carretera inteli-gente) (si está disponible)
●Luz de carretera automática (si está insta-lada)
■Si se muestra “Avería del sistema Visite su concesionario”
Indica que uno de los sistemas siguientes
está desactivado.
●PCS (sistema de precolisión)
●LDA (aviso de salida de carril)
●LTA (asistente de seguimiento de carril)
●AHB (luz de carretera automática) (si está
disponible)

521
8
Owner’s Manual_Europe_M42G22_es
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
●AHS (sistema de luz de carretera inteli- gente) (si está disponible)
●Control de crucero con radar dinámico
●Limitador de velocidad (si está disponible)
●RSA (Asistente para señales de tráfico)
●BSM (monitor de puntos ciegos) (si está instalado)
●RCTA (alerta del tráfico que pasa por detrás) (si está disponible)
●FHL (luces de emergencia traseras inter-mitentes automáticas)
●SEA (asistente de salida segura) (si está disponible)
●Sensor de ayuda de estacionamiento de Toyota (si está disponible)
●PKSB (Sistema de frenos de asistencia al aparcamiento) (si está disponible)
●RCD (detección de la cám ara trasera) (si está disponible)
Solicite inmediatamente una revisión del
vehículo en un proveedor Toyota autorizado,
un taller de reparación Toyota autorizado o
cualquier taller fiable.
■Si se muestra “Sistema detenido Con-
sulte el manual del propietario”
Indica que uno de los sistemas siguientes está desactivado.
●PCS (sistema de precolisión)
●LDA (aviso de salida de carril)
●LTA (asistente de seguimiento de carril)
●AHB (luz de carretera automática) (si está disponible)
●AHS (sistema de luz de carretera inteli-gente) (si está disponible)
●Control de crucero con radar dinámico
●Limitador de velocidad (si está disponible)
●RSA (Asistente para señales de tráfico)
●BSM (monitor de puntos ciegos) (si está instalado)
●RCTA (alerta del tráfico que pasa por detrás) (si está disponible)
●FHL (luces de emergencia traseras inter-
mitentes automáticas)
●SEA (asistente de salida segura) (si está
disponible)
●Sensor de ayuda de estacionamiento de
Toyota (si está disponible)
●PKSB (Sistema de frenos de asistencia al
aparcamiento) (si está disponible)
●RCD (detección de la cámara trasera) (si
está disponible)
Siga estos métodos correctivos.
• Compruebe la tensión de la batería
• Retire cualquier resto de suciedad u obje-
tos extraños de los sensores de radar late- rales traseros/delanteros
■Si se muestra “Sistema detenido Baja visibilidad cámara frontal Consulte el
manual del propietario”
Indica que uno de los sistemas siguientes está desactivado.
●PCS (sistema de precolisión)
●LDA (aviso de salida de carril)
●LTA (asistente de seguimiento de carril)
●AHB (luz de carretera automática) (si está disponible)
●AHS (sistema de luz de carretera inteli-gente) (si está disponible)
●Control de crucero con radar dinámico
●Limitador de velocidad (si está disponible)
●RSA (Asistente para señales de tráfico)
Siga estos métodos correctivos.
• Utilizando los limpiaparabrisas, retire la suciedad u objetos extraños del parabri-
sas.
• Utilizando el sistema de aire acondicio-
nado, desempañe el parabrisas.
• Para desobstruir la zona frente a la
cámara delantera, cierre el capó, retire los posibles adhesivos, etc.
■Si se muestra “Sistema detenido Cámara frontal fuera rango temp.
Espere volver a temperatura normal”
Indica que uno de los sistemas siguientes está desactivado.

522
Owner’s Manual_Europe_M42G22_es
8-2. Pasos necesarios en caso de emergencia
●PCS (sistema de precolisión)
●LDA (aviso de salida de carril)
●LTA (asistente de seguimiento de carril)
●AHB (luz de carretera automática) (si está disponible)
●AHS (sistema de luz de carretera inteli-gente) (si está disponible)
●Control de crucero con radar dinámico
●Limitador de velocidad (si está disponible)
●RSA (Asistente para señales de tráfico)
Siga estos métodos correctivos.
• Si la cámara delantera está caliente, por ejemplo si el vehículo ha estado estacio-
nado bajo el sol, utilice el sistema de aire acondicionado para que la temperatura alrededor de la cámara delantera des-
cienda
• Si se utilizó un parasol mientras el vehículo
estaba estacionado, la luz solar reflejada desde la superficie de dicho parasol puede haber causado, en función de su tipo, que
la temperatura de la cámara delantera haya aumentado de manera excesiva
• Si la cámara delantera está fría (por ejem- plo, por haber dejado el vehículo estacio-nado en un ambiente extremadamente
frío), utilice el sistema de aire acondicio- nado para aumentar la temperatura en torno a la cámara
■Si se muestra “Sistema detenido Sen-
sor del radar frontal bloqueado Limpie el sensor del radar”
Indica que uno de los sistemas siguientes está desactivado.
●PCS (sistema de precolisión)
●LDA (aviso de salida de carril)
●LTA (asistente de seguimiento de carril)
●AHB (luz de carretera automática) (si está disponible)
●AHS (sistema de luz de carretera inteli-gente) (si está disponible)
●Control de crucero con radar dinámico
●Limitador de velocidad (si está disponible)
●RSA (Asistente para señales de tráfico)
Siga estos métodos correctivos.
• Compruebe si hay materiales extraños adheridos al sensor del radar o a la tapa
del sensor del radar y límpielos si es nece- sario ( P.268)
• Este mensaje podría mostrarse cuando se conduce en una zona abierta con pocos vehículos o estructuras próximas, como
desiertos, pastizales, barrios residenciales, etc.
El mensaje desaparecerá cuando conduzca
el vehículo en una zona con estructuras,
vehículos, etc. en las proximidades.
■Si se muestra “Sistema detenido Sen- sor radar fron. fuera rango temp. Espere volver a temperatura normal”
Indica que uno de los sistemas siguientes
está desactivado.
●PCS (sistema de precolisión)
●LDA (aviso de salida de carril)
●LTA (asistente de seguimiento de carril)
●AHB (luz de carretera automática) (si está
disponible)
●AHS (sistema de luz de carretera inteli-
gente) (si está disponible)
●Control de crucero con radar dinámico
●Limitador de velocidad (si está disponible)
●RSA (Asistente para señales de tráfico)
Siga estos métodos correctivos.
• La temperatura del sensor del radar se encuentra fuera del rango de funciona-miento. Espere a que la temperatura tenga
un valor adecuado.
■Si se muestra “Sistema detenido Radar frontal en autocalibración Consulte el manual del propietario”
Indica que uno de los sistemas siguientes
está desactivado.
●PCS (sistema de precolisión)
●LDA (aviso de salida de carril)
●LTA (asistente de seguimiento de carril)
●AHB (luz de carretera automática) (si está
disponible)

523
8
Owner’s Manual_Europe_M42G22_es
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
●AHS (sistema de luz de carretera inteli- gente) (si está disponible)
●Control de crucero con radar dinámico
●Limitador de velocidad (si está disponible)
●RSA (Asistente para señales de tráfico)
Siga estos métodos correctivos.
• Compruebe si hay materiales extraños adheridos al sensor del radar o a la tapa
del sensor del radar y límpielos si es nece- sario ( P.268)
• Es posible que el sensor del radar esté desalineado y se ajustará automática-mente durante la conducción. Siga condu-
ciendo un poco más.
■Si se muestra “Control de crucero no disponible Consulte el manual del pro-pietario”
Indica que uno de los sistemas siguientes
está desactivado.
●Control de crucero con radar dinámico
●Control de crucero
Se muestra un mensaje cuando se pulsa el
interruptor de asist encia a la conducción
repetidas veces.
Pulse el interruptor de asistencia a la con-
ducción rápida y firmemente.
■Si se muestra “Limitador de velocidad no disponible Consulte el manual del propietario” (si está disponible)
Este mensaje puede aparecer si la palanca
de cambios está en la posición R.
Coloque el cambio en la posición D.
Se muestra un mensaje cuando se pulsa el interruptor de asist encia a la conducción repetidas veces.
Pulse el interruptor de asistencia a la con-
ducción rápida y firmemente.
■Si se muestra “Monitor del conductor no disponible Consulte el manual del propietario”
La lente de la cámara del monitor del con-
ductor puede estar sucia.
Si la lente de la cámara está sucia, límpiela con un paño suave y seco para no dañarla.
■Si se muestra “Monitor del conductor fuera de rango temperat. Espere a que haya una temperatura normal”
Indica que uno de los sistemas siguientes
está desactivado.
●Monitor del conductor
La temperatura del monitor del conductor se
encuentra fuera del rango de funciona-
miento. Espere a que la temperatura tenga
un valor adecuado.
■Si se muestra un mensaje que indica la necesidad de acudir a un proveedor Toyota autorizado, un taller de repara-
ción Toyota autorizado o cualquier taller fiable
El sistema o pieza que se muestra en el visualizador de información múltiple no fun-
ciona correctamente. Solicite inmediata- mente una revisión del vehículo en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.
■Si se muestra un mensaje que indica la necesidad de accionar la rueda selec-
tora del cambio
Para evitar el accionamiento incorrecto de la rueda selectora del cambio o que el vehículo pueda moverse de forma inesperada, es
posible que en el visualizador de información múltiple se muestre un mensaje solicitando el desplazamiento de la posición del cambio.
En este caso, siga las instrucciones del men- saje y desplace la posición de la palanca de cambios.
■Si se muestra un mensaje que indica la
necesidad de consultar el Manual del propietario
●Si aparece alguno de los siguientes men-sajes en el visualizador de información múltiple, siga las instrucciones.
• “Batería baja” ( P.541) • “Compruebe sistema de carga Cierre la tapa del puerto de carga Consulte el
manual del propietario” ( P.149) • “Avería del sistema de carga Consulte el manual del propietario” ( P.149)
• “Carga detenida. Consumo alto de energía Consulte el manual del propietario” ( P.149)

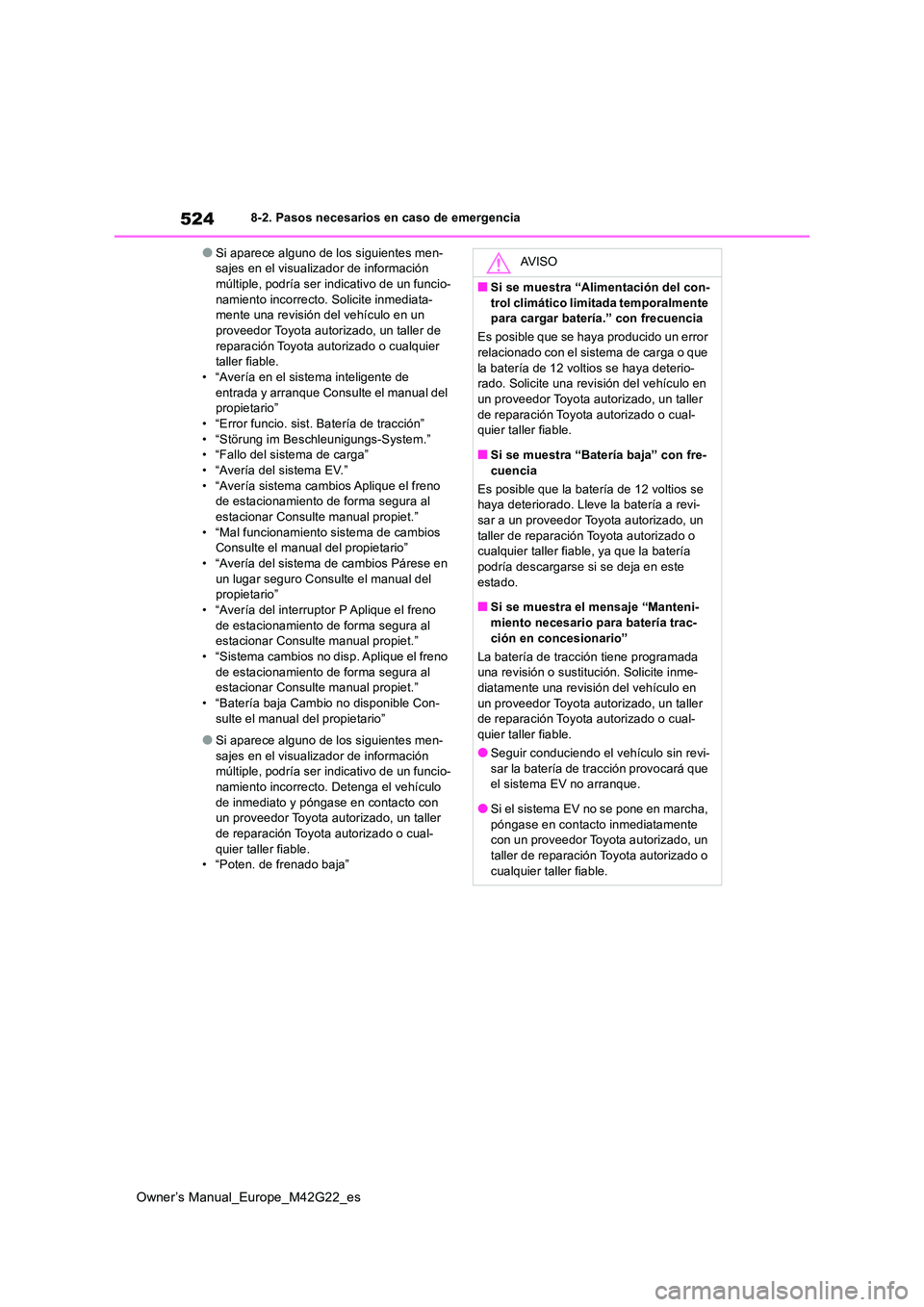

524
Owner’s Manual_Europe_M42G22_es
8-2. Pasos necesarios en caso de emergencia
●Si aparece alguno de los siguientes men- sajes en el visualizador de información múltiple, podría ser indicativo de un funcio-
namiento incorrecto. Solicite inmediata- mente una revisión del vehículo en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.• “Avería en el sistema inteligente de
entrada y arranque Consulte el manual del propietario”• “Error funcio. sist. Batería de tracción”
• “Störung im Beschleunigungs-System.” • “Fallo del sistema de carga”• “Avería del sistema EV.”
• “Avería sistema cambios Aplique el freno de estacionamiento de forma segura al estacionar Consulte manual propiet.”
• “Mal funcionamiento sistema de cambios Consulte el manual del propietario”• “Avería del sistema de cambios Párese en
un lugar seguro Consulte el manual del propietario”• “Avería del interruptor P Aplique el freno
de estacionamiento de forma segura al estacionar Consulte manual propiet.”• “Sistema cambios no disp. Aplique el freno
de estacionamiento de forma segura al estacionar Consulte manual propiet.”• “Batería baja Cambio no disponible Con-
sulte el manual del propietario”
●Si aparece alguno de los siguientes men-
sajes en el visualizador de información múltiple, podría ser indicativo de un funcio-namiento incorrecto. Detenga el vehículo
de inmediato y póngase en contacto con un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cual-
quier taller fiable. • “Poten. de frenado baja”
AV I S O
■Si se muestra “Alimentación del con-
trol climático limitada temporalmente para cargar batería.” con frecuencia
Es posible que se haya producido un error relacionado con el sistema de carga o que
la batería de 12 voltios se haya deterio- rado. Solicite una revisión del vehículo en un proveedor Toyota aut orizado, un taller
de reparación Toyota autorizado o cual- quier taller fiable.
■Si se muestra “Batería baja” con fre-
cuencia
Es posible que la batería de 12 voltios se haya deteriorado. Lleve la batería a revi-sar a un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable, ya que la batería podría descargarse si se deja en este
estado.
■Si se muestra el mensaje “Manteni- miento necesario para batería trac-
ción en concesionario”
La batería de tracción tiene programada una revisión o sustitución. Solicite inme-diatamente una revisión del vehículo en
un proveedor Toyota aut orizado, un taller de reparación Toyota autorizado o cual-
quier taller fiable.
●Seguir conduciendo el vehículo sin revi- sar la batería de tracción provocará que el sistema EV no arranque.
●Si el sistema EV no se pone en marcha, póngase en contacto inmediatamente con un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.

525
8
Owner’s Manual_Europe_M42G22_es
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
Detenga el vehículo en un lugar
seguro sobre una superficie firme y
plana.
 Aplique el freno de estacionamiento.
 Coloque el cambio en la posición P.
 Detenga el sistema EV.
 Encienda los intermitentes de emer-
gencia.
 Compruebe el grado de deterioro en
los neumáticos.
Sólo se debe reparar un neumático con el kit de emergencia para r eparación de pincha-
zos si el daño se ha producido a causa de un clavo o tornillo que ha pasado a través de la banda de rodadura del neumático.
• No extraiga el clavo o el tornillo del neu-
mático. La extracción del objeto puede ensanchar la abertura e imposibilitar la reparación de emergencia con el kit de
reparación.
• Para evitar fugas de la pasta sellante, desplace el vehículo hasta que el área del pinchazo, si se ha detectado, quede en la
parte superior del neumático.
Si tiene un neumático des-
inflado
Su vehículo no dispone de un
neumático de repuesto, sino que
tiene un kit de emergencia para la
reparación de pinchazos.
Los pinchazos ocasionados por
un clavo o tornillo que ha atrave-
sado la banda de rodadura del
neumático pueden repararse de
forma provisional gracias el kit de
emergencia para la reparación de
pinchazos.
(El kit contiene una botella de
pasta sellante, que puede utili-
zarse únicamente una vez para
reparar un neumático de manera
temporal, sin tener que retirar el
clavo o el tornillo). En función de
la magnitud del daño del neumá-
tico pinchado, es posible que no
se pueda reparar con el kit de
emergencia para la reparación de
pinchazos.
Después de reparar el neumático
de manera provisional con el kit,
lleve el vehículo a un proveedor
Toyota autorizado, un taller de
reparación Toyota autorizado o
cualquier taller fiable para que le
reparen el neumático o se lo cam-
bien.
ADVERTENCIA
■Si tiene un neumático desinflado
No siga conduciendo con un neumático
pinchado.
Aun en distancias cortas, la conducción con un neumático pinchado puede produ-cir daños irreparables en el neumático y la
rueda, con el consiguiente riesgo de acci- dente.
Antes de reparar el vehículo

526
Owner’s Manual_Europe_M42G22_es
8-2. Pasos necesarios en caso de emergencia

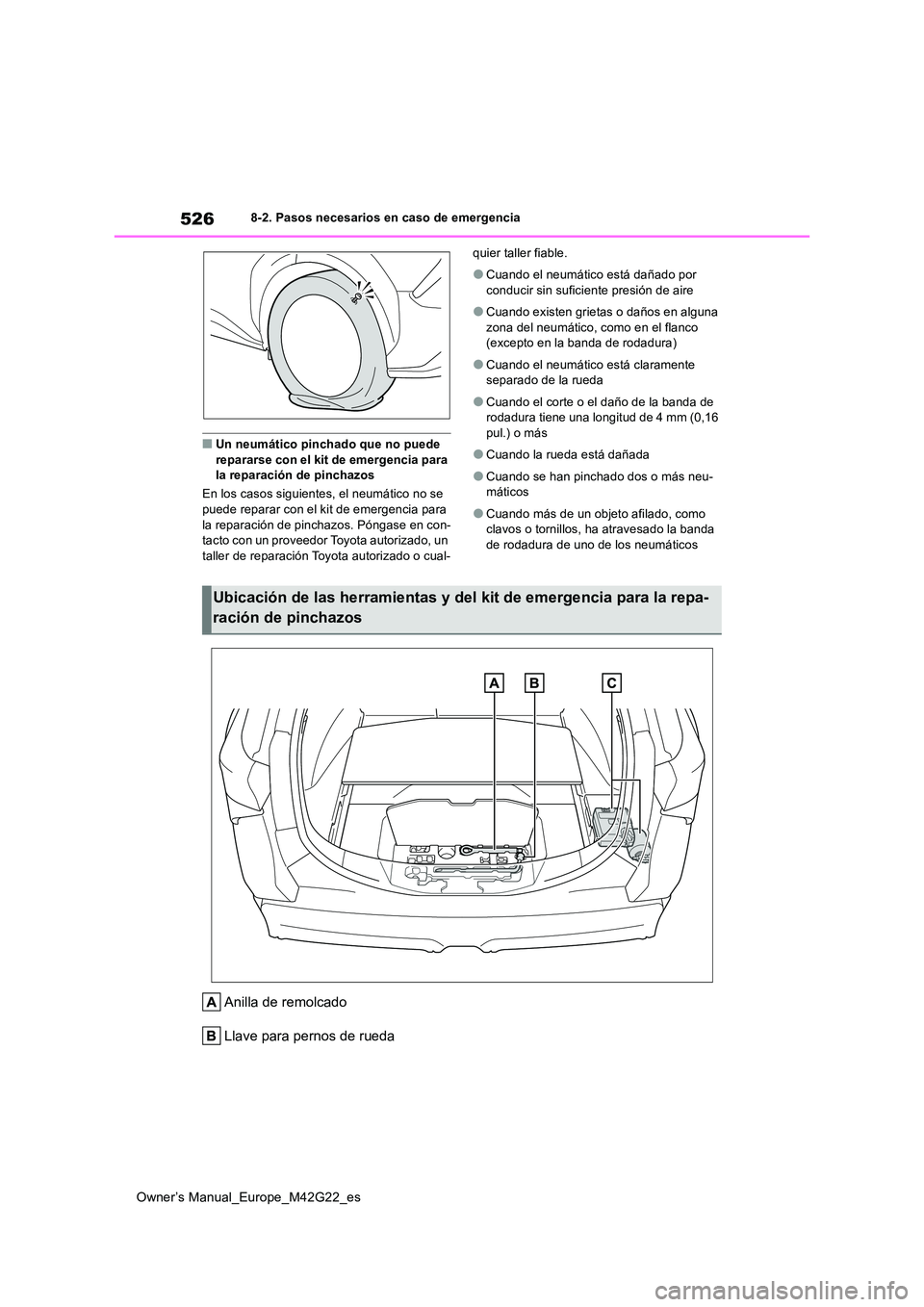

■Un neumático pinchado que no puede repararse con el kit de emergencia para la reparación de pinchazos
En los casos siguientes, el neumático no se
puede reparar con el kit de emergencia para la reparación de pinchazos. Póngase en con-tacto con un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cual-
quier taller fiable.
●Cuando el neumático está dañado por
conducir sin suficiente presión de aire
●Cuando existen grietas o daños en alguna
zona del neumático, como en el flanco (excepto en la banda de rodadura)
●Cuando el neumático está claramente separado de la rueda
●Cuando el corte o el daño de la banda de rodadura tiene una longitud de 4 mm (0,16 pul.) o más
●Cuando la rueda está dañada
●Cuando se han pinchado dos o más neu-máticos
●Cuando más de un objeto afilado, como clavos o tornillos, ha atravesado la banda de rodadura de uno de los neumáticos
Anilla de remolcado
Llave para pernos de rueda
Ubicación de las herramientas y d el kit de emergencia para la repa-
ración de pinchazos
