2022 TOYOTA YARIS CROSS Manual del propietario (in Spanish)

391
6
CV Owner's Manual_Europe_M52N23_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
1Apague el interruptor del motor.
2 Abra la guantera. Extraiga el amorti-
guador.
3 Empuje la guantera por el lado
exterior del vehículo para desen-
ganchar los 2 agarres. Después,
extraiga la guantera y desenganche
de los agarres inferiores.
4 Extraiga la guantera y desenganche
de los agarres inferiores.
5 Desbloquee la tapa del filtro ( ),
tire de ella para extraerla de los
agarres ( ) y retírela.
Filtro del aire acondicio-
nado
El filtro del aire acondicionado
debe cambiarse con frecuencia
para mantener la eficacia del aire
acondicionado.
Extracción del filtro del aire
acondicionado

392
CV Owner's Manual_Europe_M52N23_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
6Retire el filtro.
7 Sustituya el filtro del aire acondicio-
nado por uno nuevo.
Las marcas “ UP” que aparecen en el fil-
tro y en la carcasa del filtro deben quedar
hacia arriba.
■Intervalo de inspección
Revise y sustituya el filtro del aire acondicio- nado de acuerdo con el plan de manteni-miento. En áreas con abundante polvo y con
un flujo de tráfico elevado, puede que resulte necesario sustituirlo ant es del tiempo estipu- lado en un principio. (Si precisa información
sobre el mantenimiento planificado, consulte el “Manual de servicio de Toyota” o “Manual de garantía de Toyota”).
■Si el flujo de aire de los orificios de ven-
tilación disminuye considerablemente
Es posible que el filtro esté obstruido. Reví- selo y cámbielo en caso de que sea necesa-rio.
AV I S O
■Al utilizar el sistema de aire acondi-
cionado
Asegúrese de que haya siempre un filtro instalado.Si utiliza el sistema de aire acondicionado
sin filtro, el sistema podría resultar dañado.
■Para evitar daños en la cubierta del
filtro
Al mover la cubierta del filtro en dirección de la flecha para liberar el ajuste, tenga cuidado de no aplicar una fuerza excesiva
en los ganchos. De lo contrario, los gan- chos podrían deteriorarse.

393
6
CV Owner's Manual_Europe_M52N23_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
■Si la pila de la llave está agotada
Es posible que se produzcan las siguientes
situaciones:
●El sistema de llave inteligente (si está ins-
talado) y el control remoto inalámbrico no funcionarán correctamente.
●El alcance de funcionamiento se verá reducido.
 Destornillador de cabeza plana
 Destornillador de cabeza plana
pequeño
 Pila de litio CR2032 (vehículos sin
sistema de llave inteligente), o
CR2450 (vehículos con sistema de
llave inteligente)
■Utilice una pila de litio CR2032 (vehícu- los sin sistema de llave inteligente) o CR2450 (vehículos con sistema de llave
inteligente)
●Las pilas pueden adquirirse en un provee-
dor Toyota autorizado, un taller de repara- ción Toyota autorizado o cualquier taller
fiable, en tiendas de electrodomésticos o de fotografía.
●Sustitúyalas únicamente por el mismo tipo o por un tipo equivalente recomendado por el fabricante.
●Deseche las pilas usadas de acuerdo con lo estipulado por la legislación local.
Vehículos sin sistema de llave inteli-
gente
1 Retire la tapa de la llave.
Utilice un destornillador del tamaño ade- cuado. Si fuerza la tapa para abrirla, podría
dañarla.
Para evitar que se dañe la llave, cubra la punta del destornillador de cabeza plana con un paño.
2 Quite la tapa de la batería.
Si cuesta retirar la tapa de la pila, alce pri- mero el borde.
3 Retire la pila agotada con un des-
tornillador de cabeza plana.
Control remoto inalám-
brico/pila de la llave elec-
trónica
Cambie la pila por una nueva en
caso de que se agote.
Si el procedimiento que se des-
cribe a continuación no se realiza
correctamente, existe riesgo de
dañar la llave; por ello, recomen-
damos que la sustitución de la pila
de la llave se lleve a cabo en un
proveedor Toyota autorizado, un
taller de reparación Toyota autori-
zado o cualquier taller fiable.
Elementos que necesita
Sustitución de la pila

394
CV Owner's Manual_Europe_M52N23_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Para retirar la pila, utilice un destornillador del tamaño adecuado.
Introduzca una pila nueva con el terminal “+” hacia arriba.
4 Coloque la tapa de la pila con la len-
güeta mirando hacia arriba.
Introduzca todo el borde de la tapa de la pila dentro de la llave.
5 Coloque la tapa de la llave.
Alinee la tapa de la llave con la misma y, a continuación, presione bien.
Asegúrese de que la tapa de la llave esté
instalada de forma segura y que no haya huecos entre la tapa y la llave.
6 Accione el interruptor o y
compruebe que las puertas se pue-
den bloquear/desbloquear.
Vehículos con sistema de llave inteli-
gente
1 Libere el bloqueo y extraiga la llave
mecánica.
2 Retire la tapa de la llave.
Utilice un destornillador del tamaño ade-
cuado. Si fuerza la tapa para abrirla, podría dañarla.
Para evitar que se dañe la llave, cubra la punta del destornillador de cabeza plana
con un paño.
3 Retire la pila agotada con un des-
tornillador de cabeza plana.
Si, al retirar la tapa, el módulo de la llave
electrónica se queda fijado a la tapa, es posible que no se vea la pila. En ese caso, retire el módulo de la llave electrónica para
extraer la pila.
Para retirar la pila, utilice un destornillador del tamaño adecuado.

395
6
CV Owner's Manual_Europe_M52N23_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Introduzca una pila nueva con el terminal “+” hacia arriba.
4 Para instalar la tapa de la pila y la
llave mecánica, siga los pasos 2 y
1 en orden inverso.
5 Accione el interruptor o y
compruebe que las puertas se pue-
den bloquear/desbloquear.
ADVERTENCIA
■Pilas y otros elementos eliminados
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de ingerirlas. Mantener f uera del alcance de
los niños. En caso contrario, se pueden producir lesiones graves o incluso morta-les.
■Precauciones relativas a las pilas de litio
PRECAUCIÓN RIESGO DE EXPLOSIÓN DE LA PILA SI
SE SUSTITUYE POR UNA DE TIPO INCORRECTO.DESECHE LAS PILAS USADAS SEGÚN
LAS INSTRUCCIONES
AV I S O
■Al sustituir la batería
Utilice un destornillador de cabeza plana
del tamaño adecuado. Si aplica una fuerza excesiva, podría deformar o dañar la tapa.
■Para no alterar el funcionamiento normal tras haber sustituido las pilas
Respete las siguientes precauciones para
evitar accidentes:
●Trabaje siempre con las manos secas. La humedad podría oxidar las pilas.
●No toque ni mueva ningún otro compo-nente en el interior del control remoto.
●No doble ninguno de los terminales de
la pila.
■Al retirar la tapa de la pila (vehículos sin sistema de llave inteligente)
No extraiga a la fuerza la cubierta de la
batería; podría resultar dañada. Si cuesta retirar la tapa de la pila, alce pri-mero el borde.

396
CV Owner's Manual_Europe_M52N23_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
1Apague el interruptor del motor.
2 Abra la tapa de la caja de fusibles.
Compartimento del motor: caja de
fusibles de tipo A
Presione las lengüetas hacia adentro y
levante la tapa.
Compartimento del motor: caja de
fusibles de tipo B
Presione las lengüetas hacia adentro y
levante la tapa.
Debajo del tablero de instrumentos
del lado del conductor (vehículos
con dirección a la izquierda)
Saque la tapa.
Al retirar o instalar la tapa, asegúrese de
presionar el agarre.
Debajo del tablero de instrumentos
del lado del pasajero (vehículos con
dirección a la derecha)
• Vehículos sin luces de los pies
Retire la cubierta y a continuación la tapa.
Al retirar o instalar la tapa, asegúrese de
presionar el agarre.
• Vehículos con luces de los pies
Retire la tapa.
Comprobación y recambio
de fusibles
Si algún componente eléctrico no
funciona, es posible que se haya
fundido un fusible. En tal caso,
revise y cambie los fusibles si es
necesario.
Comprobación y recambio de
fusibles

397
6
CV Owner's Manual_Europe_M52N23_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Gire la cubierta 90 grados en sentido hora-
rio.
Retire el conector de las luces de los pies
y fije .
Saque la tapa.
Al retirar o instalar la tapa, asegúrese de
presionar el agarre.
3 Extraiga el fusible con la herra-
mienta extractora.
Sólo se puede retirar el fusible tipo

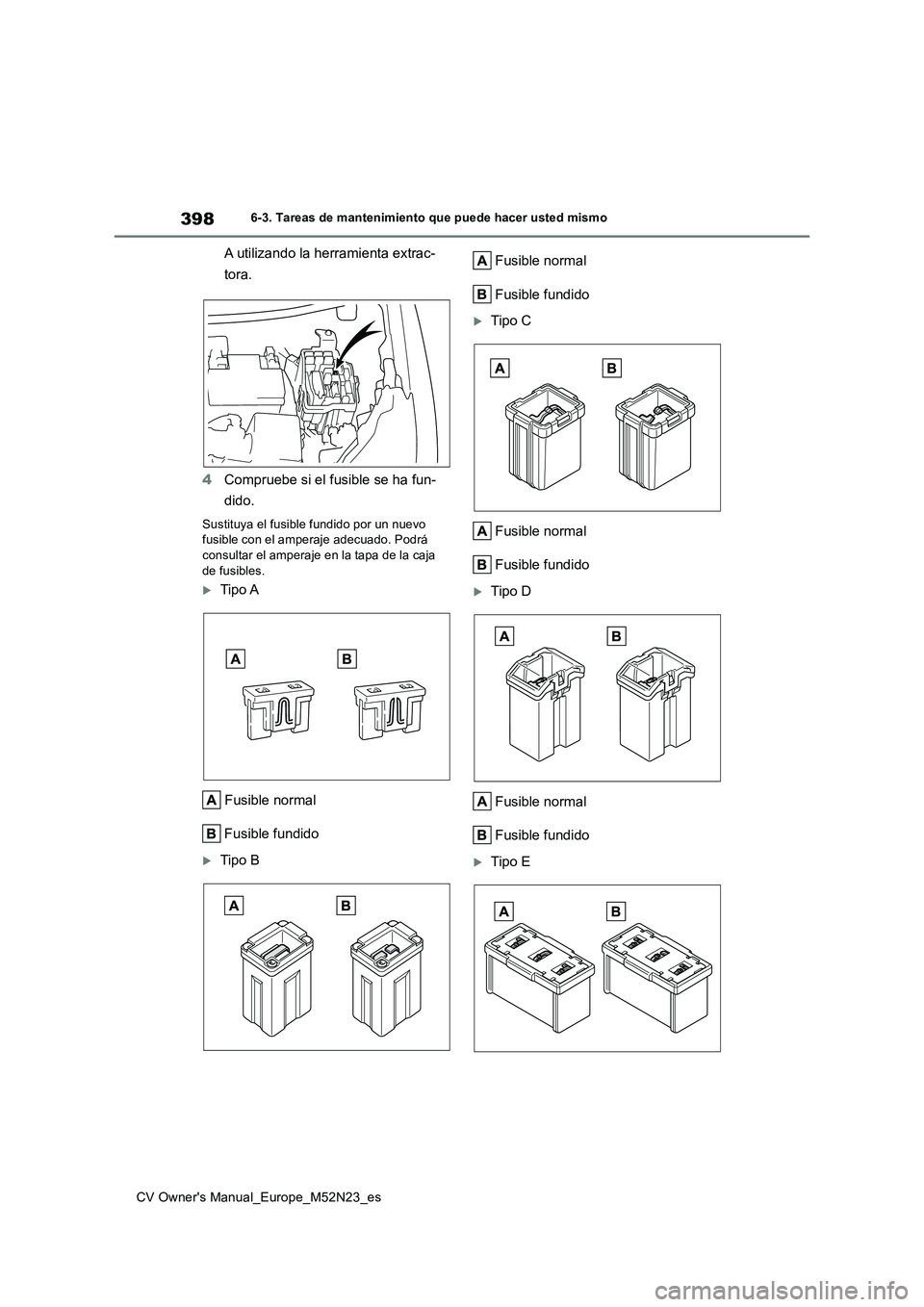

398
CV Owner's Manual_Europe_M52N23_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
A utilizando la herramienta extrac-
tora.
4 Compruebe si el fusible se ha fun-
dido.
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá consultar el amperaje en la tapa de la caja
de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
Tipo D
Fusible normal
Fusible fundido
Tipo E
