2022 TOYOTA COROLLA HATCHBACK Manuale duso (in Italian)

503
7
7-3. Manutenzione “fai da te”
Manutenzione e cura
■Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti origi- nali Toyota progettati per questo veicolo.
Poiché alcune lampadine sono collegate a
circuiti progettati per evitare sovraccarichi, parti non originali o parti non specifiche per il
presente veicolo potrebbero risultare non uti-
lizzabili.
Controllare la potenza in watt della lam-
padina da sostituire. ( P.583)
 P. 5 9 0
Hatchback
Luci della targa
AVVISO
■Per evitare guasti del sistema e l'incendio del veicolo
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare
danni al veicolo ed, eventualmente, un incendio o lesioni.
●Non utilizzare mai un fusibile con ampe-
raggio nominale superiore a quello pre- scritto, né utilizzare altri oggetti al posto
del fusibile.
●Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un
cavo, neanche come soluzione tempo- ranea.
●Non modificare i fusibili o le scatole dei
fusibili.
NOTA
■Prima della sostituz ione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico da un qualsiasi con-
cessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile, il più presto possibile.
Lampadine
Si possono sostituire da soli le
seguenti lampadine. Il livello di dif-
ficoltà della sostituzione dipende
dalla lampadina. Poiché sussiste
un pericolo di danneggiamento dei
componenti, si raccomanda di far
eseguire la sostituzione da un
qualsiasi concessionario autoriz-
zato Toyota o officina Toyota, o
un'altra officina affidabile.
Preparazione per la sostitu-
zione di una lampadina
Disattivazione del sistema del
portellone posteriore elettrico
(se presente)
Posizioni delle lampadine

5047-3. Manutenzione “fai da te”
Station wagon
Luci della targa
■Lampadine che devono essere
sostituite da un qualsiasi conces-
sionario autorizzato Toyota o offi-
cina Toyota, o un'altra officina
affidabile
 Fari
 Luci di posizione anteriori
 Luci di guida diurna
 Indicatori di direzione
 Fendinebbia (se presenti)
 Fanali posteriori
 Luci di stop
 Luce di retromarcia
 Retronebbia
 Terza luce di stop
■Lampadine a LED
Tutte le luci, escluse le luci della targa, sono costituite da una serie di LED. Se uno dei
LED dovesse bruciarsi, portare il veicolo da
un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile, per fare sostituire la luce.
■Formazione di condensa all'interno
della lente
L'accumulo temporaneo di condensa all'interno della lente del faro non indica un
malfunzionamento. Contattare un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile, per ulte-
riori informazioni nel le seguenti situazioni:
●All'interno della lente si sono accumulate grandi gocce d'acqua.
●All'interno del faro si è accumulata acqua.
■Quando si sostituiscono le lampadine
 P. 5 0 3
■Luci della targa
Hatchback
1 Rimuovere l'unità luce.
Inserire un cacciavite a testa piatta o simile
nel foro accanto alla luce e rimuoverla come
mostrato in figura.
Per evitare danni al veicolo, avvolgere il cac- ciavite a testa piatta con del nastro adesivo.
Sostituzione delle lampadine

505
7
7-3. Manutenzione “fai da te”
Manutenzione e cura
2 Ruotare il portalampada in senso
antiorario ed estrarlo.
3 Rimuovere la lampadina.
4 Per l'installazione, eseguire in
senso inverso i passaggi elencati.
Station wagon
1 Rimuovere la copertura.
Inserire un cacciavite a testa piatta
o simile nella fessura sul lato destro
e sganciare il fermo.
Inserire un cacciavite a testa piatta
o simile nella fessura sul lato sini-
stro e sganciare il fermo, quindi
rimuovere la copertura.
Per evitare di danneggiare il veicolo, avvol-
gere la punta del cacciavite con del nastro adesivo.
2 Inserire un piccolo cacciavite a testa
piatta, ecc. nel foro destro o sinistro
della lente.
Lente
3 Rimuovere la lente.
Spingere di lato il cacciavite nella direzione
della freccia indicata in figura, liberare il gan-
cio e rimuovere la lente.
Gancio

5067-3. Manutenzione “fai da te”
4Rimuovere la lampadina.
5 Installare una nuova lampadina.
6 Installare la lente.
1 Fissare la lente al gancio destro o a
quello sinistro .
2 Spingere la lente in posizione.
7 Dopo l'installazione, tirare delicata-
mente la lente per verificare che sia
stata montata correttamente.
8 Reinstallare la copertura.
1 Con la freccia sul lato interno della
copertura rivolta verso l’alto, inse-
rire la linguetta (indicata dalla linea
tratteggiata).
2 Spingere il lato inferiore della coper-
tura nella direzione della freccia
mostrata in figura per fissare i due
fermi.
AVVISO
■Sostituzione delle lampadine
●Spegnere le luci. Non tentare di sostitu-
ire la lampadina immediatamente dopo aver spento le luci. Le lampadine rag-
giungono temperature molto elevate e
potrebbero provocare ustioni.
●Non toccare il vetro della lampadina a mani nude. Nel caso in cui non si possa
evitare di tenere la parte di vetro, utiliz-
zare un panno pulito e asciutto per evi- tare che umidità e oli entrino in contatto
con la lampadina. Inoltre, se la lampa-
dina si graffia o cade, potrebbe bruciare o incrinarsi.

507
7
7-3. Manutenzione “fai da te”
Manutenzione e cura
AVVISO
●Installare completamente le lampadine
e tutti i componenti usati per fissarle. La
mancata osservanza può provocare danni termici o incendi, oppure
dell'acqua potrebbe penetrare nell'unità
luce. Questo potrebbe danneggiare le luci o favorire l'accumulo di condensa
sulla lente.
■Per evitare danni o incendi
Accertarsi che le lampadine siano comple- tamente inserite e bloccate.

5087-3. Manutenzione “fai da te”

8
509
Se si verifica un problema
8
Se si verifica un problema
.8-1. Informazioni essenziali
Luci intermittenti di emergenza
............................................ 510
Se il veicolo deve essere arrestato
in caso di emergenza .......... 511
Se il veicolo è sommerso o l'acqua
sulla strada sta salendo ...... 512
8-2. Operazioni da eseguire in caso
di emergenza
Se il veicolo deve essere trainato
............................................. 514
Se si ritiene che ci sia un problema
............................................. 518
Sistema di arresto della pompa
carburante............................ 519
Se si accende una spia di avverti-
mento o suona un cicalino di
avvertimento ........................ 520
Se viene visualizzato un messag-
gio di avvertimento............... 530
Se si è sgonfiato uno pneumatico
(veicoli con kit di emergenza per
la riparazione degli pneumatici in
caso di foratura) ................... 532
Se si è sgonfiato uno pneumatico
(veicoli con ruota di scorta) .. 548
Se il motore non si avvia ........ 561
Se si perdono le chiavi ........... 563
Se la chiave elettronica non fun-
ziona correttamente (veicoli con
sistema di apertura/avviamento
intelligente) .......................... 563
Se la batteria del veicolo è scarica
............................................. 565
Se il veicolo si surriscalda ...... 569
Se il veicolo rimane in panne
............................................. 572

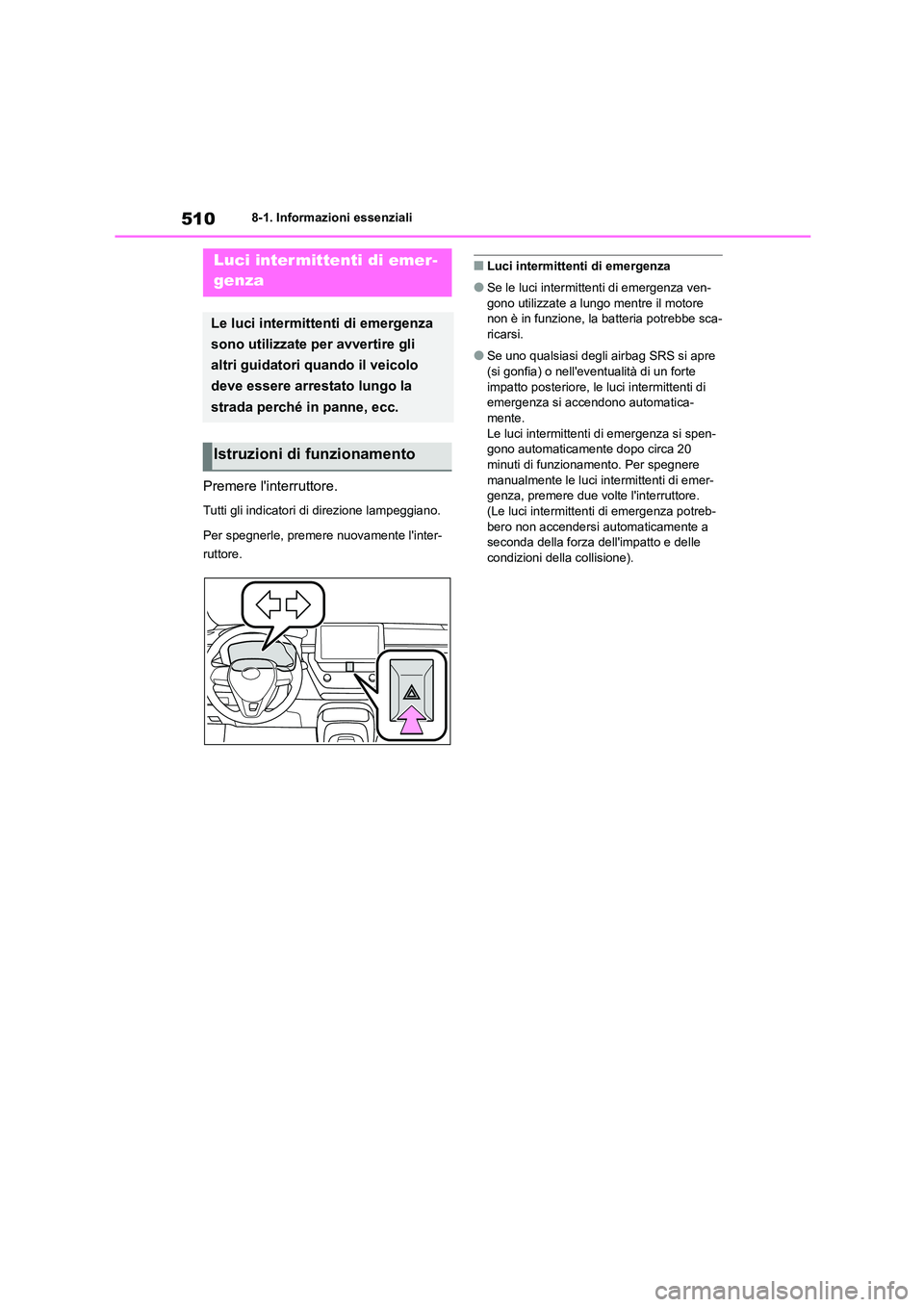

5108-1. Informazioni essenziali
8-1.Informazioni essenziali
Premere l'interruttore.
Tutti gli indicatori di direzione lampeggiano.
Per spegnerle, premere nuovamente l'inter-
ruttore.
■Luci intermittenti di emergenza
●Se le luci intermittenti di emergenza ven-
gono utilizzate a lungo mentre il motore non è in funzione, la batteria potrebbe sca-
ricarsi.
●Se uno qualsiasi degli airbag SRS si apre
(si gonfia) o nell'ev entualità di un forte
impatto posteriore, le luci intermittenti di emergenza si accendono automatica-
mente.
Le luci intermittenti di emergenza si spen- gono automaticamente dopo circa 20
minuti di funzionamento. Per spegnere
manualmente le luci intermittenti di emer- genza, premere due volte l'interruttore.
(Le luci intermittenti di emergenza potreb-
bero non accendersi automaticamente a seconda della forza dell'impatto e delle
condizioni dell a collisione).
Luci inter mittenti di emer-
genza
Le luci intermittenti di emergenza
sono utilizzate per avvertire gli
altri guidatori quando il veicolo
deve essere arrestato lungo la
strada perché in panne, ecc.
Istruzioni di funzionamento
