2022 PEUGEOT PARTNER Instrukcja obsługi (in Polish)

223
W razie awarii
8► Uruchomić silnik pojazdu ze sprawnym
akumulatorem i pozwolić mu pracować przez kilka
minut.
►

Włączyć rozrusznik w pojeździe z rozładowanym

akumulatorem i uruchomić silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć
zapłon i poczekać chwilę przed ponowną próbą.
►

Poczekać, aż silnik zacznie pracować na

wolnych obrotach.
►

Odłączyć przewody rozruchowe
w odwrotnej
kolejności.
►

Pozwolić silnikowi przepracować co najmniej

30
minut podczas jazdy albo na postoju, aby
akumulator zdołał osiągnąć wystarczający poziom
naładowania.
Ruszenie przed osiągnięciem odpowiedniego poziomu naładowania może
wpłynąć na niektóre funkcje pojazdu (np. Stop &
Start).
W celu odłączenia przewodów wykonać procedurę w odwrotnej kolejności.
Automatyczna skrzynia biegówNie wolno próbować uruchomić silnika
poprzez pchanie samochodu.
Pewne funkcje, w tym Stop & Start, pozostają niedostępne, dopóki akumulator
nie osiągnie wystarczającego poziomu
naładowania.
Ładowanie akumulatora za
pomocą prostownika
Aby zapewnić optymalną trwałość akumulatora,
należy dbać o dostateczny poziom jego
naładowania.
W niektórych przypadkach może się okazać
konieczne naładowanie akumulatora:
–

w razie użytkowania pojazdu głównie na krótkich

trasach,
–

jeżeli przewiduje się dłuższy postój trwający kilka

tygodni.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Do samodzielnego ładowania akumulatora używać wyłącznie prostownika do
akumulatorów ołowiowych o napięciu
znamionowym 12
V.
Przestrzegać instrukcji podanych przez producenta prostownika.
Nigdy nie zmieniać biegunowości.
Nie trzeba odłączać akumulatora.
►

W

yłączyć zapłon.
►

W

yłączyć wszystkie odbiorniki energii
elektrycznej (system audio, wycieraczki, światła itd.).


► Wyłączyć prostownik B przed podłączeniem
przewodów do akumulatora, aby nie doszło do
iskrzenia.
►

Sprawdzić, czy przewody prostownika nie są

uszkodzone.
►

Zdjąć plastikową osłonę zacisku (+), jeżeli pojazd

jest w nią wyposażony.
►

Podłączyć przewody prostownika
B w
następujący sposób: •

czerwony przewód dodatni (+) do zacisku (+)

akumulatora A,
•

czarny przewód ujemny (-) do punktu

masowego C pojazdu.
►

Po zakończeniu ładowania najpierw wyłączyć

prostownik B, a potem odłączyć przewody od
akumulatora A.
Obecność tej etykiety wskazuje, że należy
używać wyłącznie prostownika 12 V. Użycie

224
W razie awarii
innego urządzenia grozi nieodwracalnym
uszkodzeniem osprzętu elektrycznego.
24V
12V
Zamarznięty akumulatorNigdy nie próbować ładować zamarzniętego
akumulatora – ryzyko wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w ASO sieci PEUGEOT lub w
wyspecjalizowanym warsztacie, gdzie mechanik
sprawdzi, czy wewnętrzne elementy nie są
uszkodzone i czy obudowa nie jest pęknięta,
co mogłoby spowodować ryzyko wycieku
toksycznego i żrącego kwasu.
Odłączanie/ponowne
podłączanie akumulatora
Aby utrzymać stan naładowania wystarczający
do uruchomienia silnika, zaleca się odłączanie
akumulatora samochodu, jeśli nie będzie on
używany przez dłuższy czas.
Przed odłączeniem akumulatora:
►

Zamknąć wszystkie otwarte elementy (drzwi,

klapa bagażnika, okna i dach).
►

W
yłączyć wszystkie odbiorniki energii
elektrycznej (system audio, wycieraczki, światła itd.).
►

W
yłączyć zapłon i odczekać 4 minuty. Po uzyskaniu dostępu do akumulatora wystarczy
odłączyć przewód od zacisku (+).
Klema z mechanizmem szybkiego
zdejmowania
Odłączanie zacisku (+)

► Unieść plastikową osłonę zacisku
(+) (w
zależności od wyposażenia).
►

Podnieść maksymalnie dźwignię
A, aby zwolnić
klemę B .
►

Zdjąć klemę
B.
Podłączanie zacisku (+)

► Podnieść maksymalnie dźwignię A.
► Założyć klemę B na zacisk (+).
►

Docisnąć klemę
B do oporu.
►

Opuścić dźwignię
A, aby zablokować klemę B .
►

Opuścić plastikową osłonę zacisku
(+) (w
zależności od wyposażenia).
Nie naciskać dźwigni na siłę, ponieważ w razie nieprawidłowego ustawienia klemy
zablokowanie nie będzie możliwe. Rozpocząć
procedurę od nowa.
Po ponownym podłączeniu
Gdy akumulator zostanie podłączony, należy
włączyć zapłon i odczekać 1 minutę przed
uruchomieniem silnika, aby umożliwić inicjalizację
układów elektronicznych.
Jeżeli po wykonaniu tych czynności nadal występują
drobne problemy, należy skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.

225
W razie awarii
8Ważne jest zresetowanie niektórych urządzeń, co
opisano w odpowiednim punkcie:
–
kluczyka z pilotem zdalnego sterowania albo

kluczyka elektronicznego (w zależności od wersji),
–

elektrycznych podnośników szyb,
–


pamięci daty i godziny
,
–

pamięci stacji radiowych.
Podczas jazdy po pierwszym rozruchu silnika funkcja Stop & Start może nie
działać.
W takiej sytuacji funkcja będzie dostępna dopiero
po nieprzerwanym postoju, którego czas trwania
zależy od temperatury otoczenia i poziomu
naładowania akumulatora (do około 8 godzin).
Holowanie
Sposób postępowania w przypadku holowania przy
użyciu zaczepu holowniczego.
Wskazówki ogólne Należy przestrzegać przepisów
obowiązujących w danym kraju.
Sprawdzić, czy pojazd holujący jest cięższy od
holowanego.
Za kierownicą holowanego pojazdu musi się
znajdować kierowca z ważnym prawem jazdy.
Podczas holowania pojazdu z czterema kołami
na ziemi zawsze używać homologowanego
drążka holowniczego. Użycie lin lub pasów jest
zabronione.
Pojazd holujący powinien ruszać łagodnie.
W holowanym pojeździe z wyłączonym silnikiem
nie działa wspomaganie hamowania ani układu
kierowniczego.
W następujących przypadkach należy bezwzględnie wezwać pomoc drogową:
–

awaria pojazdu na autostradzie lub drodze

szybkiego ruchu;
–

nie można ustawić skrzyni biegów w położeniu

neutralnym, odblokować kierownicy lub zwolnić
hamulca postojowego;
–

nie można holować pojazdu z automatyczną

skrzynią biegów z pracującym silnikiem;
–

wymagane jest holowanie pojazdu z

uniesionymi kołami jednej osi (tylko dwa koła na
ziemi);
–

pojazd ma napęd na cztery koła;
–


brak homologowanego drążka holowniczego.
Przed holowaniem tego samochodu należy wybrać tryb swobodnego obracania się kół.
Więcej informacji na temat wybierania trybu
swobodnego obracania się kół zawiera
odpowiedni punkt.
Silnik elektryczny Samochodu elektrycznego nie można w
żadnym wypadku używać do holowania innego
pojazdu.
Dozwolone jest tylko krótkotrwałe holowanie, na
przykład w celu uwolnienia pojazdu, jeśli ugrzązł
on w błocie.

226
W razie awarii
Ograniczenia dotyczące holowania
Typ pojazdu
(silnik / skrzynia biegów) Z przednimi kołami na
podłożu Z tylnymi kołami na
podłożu Na lawecie
niskopodwoziowej Z 4 kołami na podłożu
i z użyciem drążka holowniczego
Pojazd z silnikiem spalinowym /
manualna skrzynia biegów


Pojazd z silnikiem spalinowym /
automatyczna skrzynia biegów

Pojazd elektryczny

W razie problemów z akumulatorem lub elektrycznym hamulcem postojowym wymagane jest wezwanie pomocy drogowej dysponującej lawetą
niskopodwoziową (nie dotyczy to wersji z manualną skrzynią biegów).
Dostęp do zaczepu
holowniczego
Więcej informacji na temat narzędzi pokładowych zawiera odpowiedni paragraf.
W pojeździe z manualną skrzynią biegów ustawić dźwignię zmiany biegów w
położeniu neutralnym.
W wersji z automatyczną skrzynią biegów
ustawić wybierak biegów w położeniu N .
Nieprzestrzeganie tej zasady może doprowadzić
do uszkodzenia układu hamulcowego, a
w konsekwencji do braku wspomagania
hamowania po ponownym uruchomieniu silnika.Holowanie własnego
samochodu

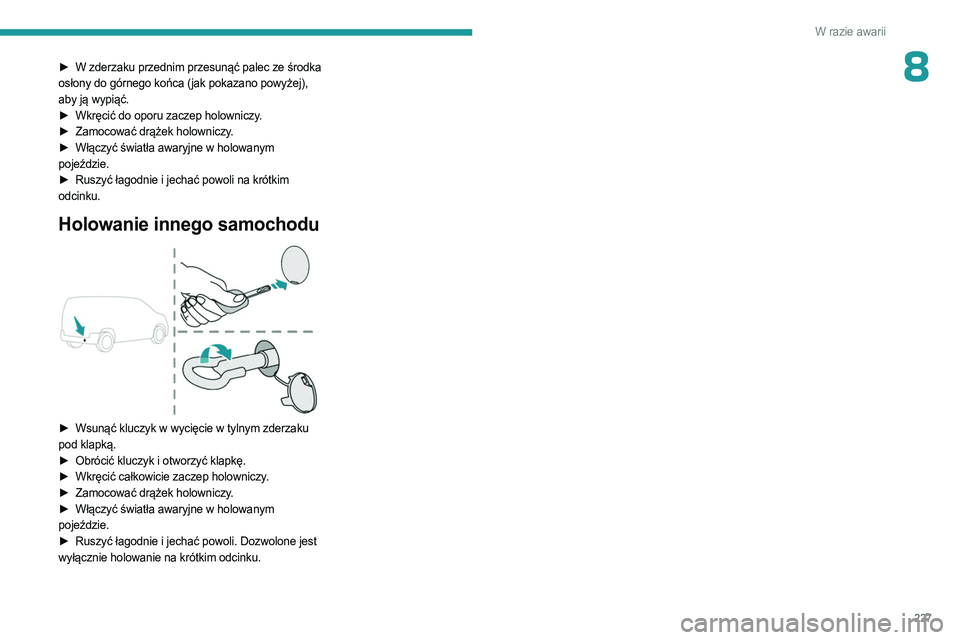

227
W razie awarii
8► W zderzaku przednim przesunąć palec ze środka
osłony do górnego końca (jak pokazano powyżej),
aby ją wypiąć.
►

Wkręcić do oporu zaczep holowniczy
.
►

Zamocować drążek holowniczy
.
►

Włączyć światła awaryjne w holowanym

pojeździe.
►

Ruszyć łagodnie i jechać powoli na krótkim

odcinku.
Holowanie innego samochodu

► Wsunąć kluczyk w wycięcie w tylnym zderzaku
pod klapką.
►

Obrócić kluczyk i otworzyć klapkę.
►


Wkręcić całkowicie zaczep holowniczy
.
►

Zamocować drążek holowniczy
.
►

Włączyć światła awaryjne w holowanym

pojeździe.
►

Ruszyć łagodnie i jechać powoli. Dozwolone jest

wyłącznie holowanie na krótkim odcinku.

228

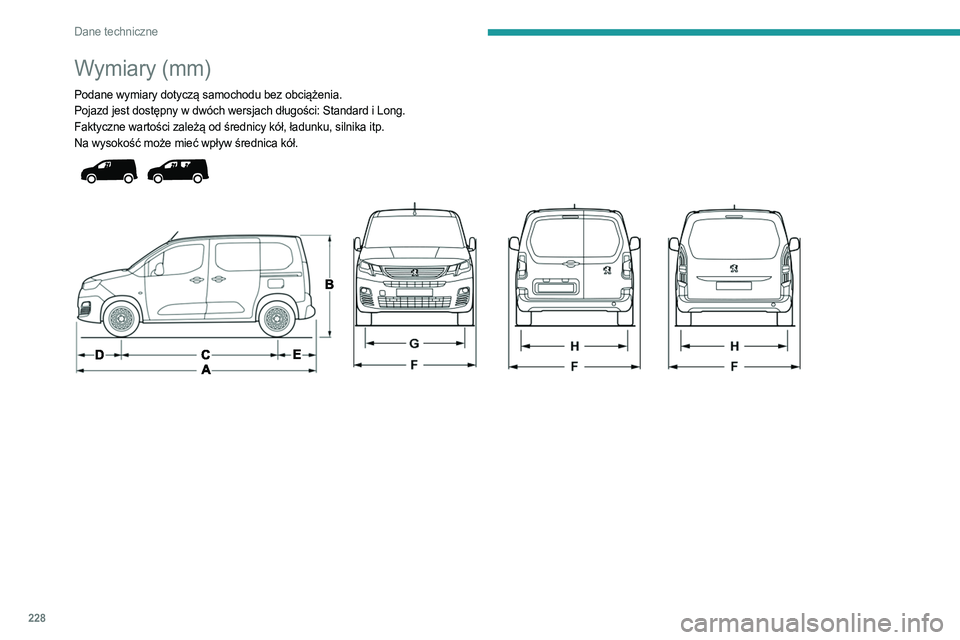

Dane techniczne
Wymiary (mm)
Podane wymiary dotyczą samochodu bez obciążenia.
Pojazd jest dostępny w dwóch wersjach długości: Standard i Long.
Faktyczne wartości zależą od średnicy kół, ładunku, silnika itp.
Na wysokość może mieć wpływ średnica kół.

229

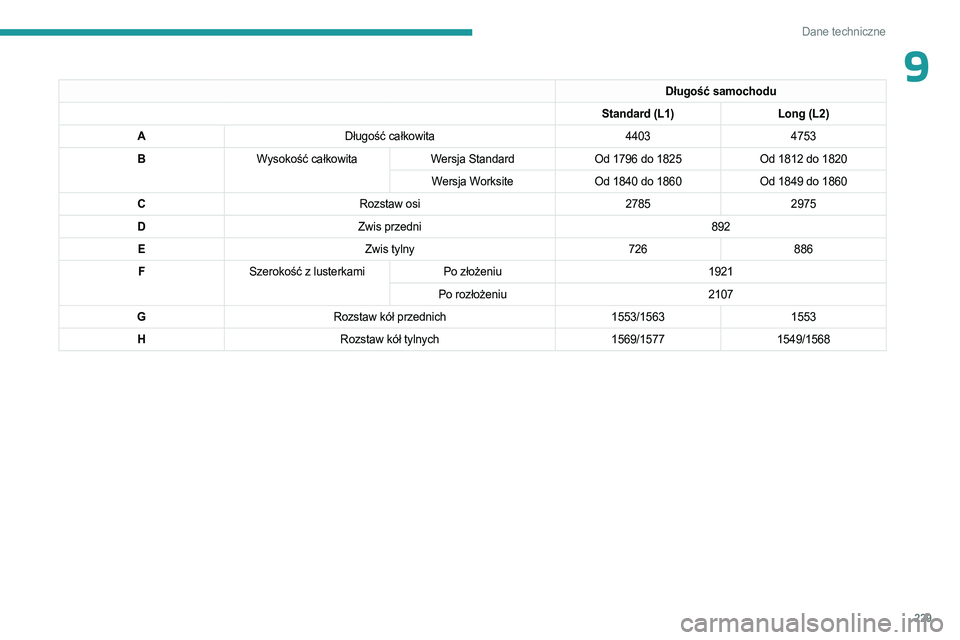

Dane techniczne
9
Długość samochodu
Standard (L1) Long (L2)
A Długość całkowita 44034753
B Wysokość całkowita Wersja StandardOd 1796 do 1825 Od 1812 do 1820
Wersja Worksite Od 1840 do 1860 Od 1849 do 1860
C Rozstaw osi 27852975
D Zwis przedni 892
E Zwis tylny 726886
F Szerokość z lusterkami Po złożeniu 1921
Po rozłożeniu 2107
G Rozstaw kół przednich 1553/15631553
H Rozstaw kół tylnych 1569/15771549/1568

230
Dane techniczne




Długość samochodu
Standard (L1) Long (L2)
I Szerokość wewnątrz między wnękami kół 1229
J Maksymalna szerokość
wewnętrzna Bez bocznych drzwi
przesuwnych 1733
Z jednymi bocznymi drzwiami
przesuwnymi 1630
Z dwojgiem bocznych drzwi
przesuwnych 1527
K Wysokość światła drzwi Z drzwiami skrzydłowymi 1137
Z klapą bagażnika 1197
L Szerokość światła drzwi 1242
