2022 PEUGEOT PARTNER Instrukcja obsługi (in Polish)

111
Bezpieczeństwo
5Fotelik dziecięcy z tyłu
Rząd 2

Montaż przodem lub tyłem do kierunku jazdy




► Przesunąć przednie siedzenie do przodu
i wyprostować jego oparcie, aby nogi dziecka
siedzącego w foteliku zamontowanym przodem lub
tyłem do kierunku jazdy nie dotykały przedniego
siedzenia.
►

Sprawdzić, czy oparcie fotelika zamontowanego

przodem do kierunku jazdy znajduje się możliwie
najbliżej oparcia tylnego siedzenia pojazdu (najlepiej
gdy się z nim styka).
►

Ustawić tylne siedzenie (w drugim rzędzie)

w położeniu maksymalnego odsunięcia z
wyprostowanym oparciem.
Pas bezpieczeństwa musi być dobrze naprężony.
W przypadku fotelików dziecięcych z podpórką
należy sprawdzić, czy podpórka pewnie i
stabilnie opiera się o podłogę. W razie potrzeby
wyregulować przednie siedzenie.
Rząd 3

W przypadku instalowania fotelika dziecięcego na
siedzeniu pasażera w trzecimrzędzie przesunąć
siedzenie maksymalnie do tyłu i wyprostować jego
oparcie, aby ani fotelik, ani nogi dziecka nie dotykały
siedzeń w drugimrzędzie.
W trzecimrzędzie nie wolno instalować fotelików dziecięcych z podpórką.
Fotelik dziecięcy z przodu

► Ustawić przednie siedzenie pasażera w
położeniu najwyższym i położeniu maksymalnego
odsunięcia w kierunku wzdłużnym, z
wyprostowanym oparciem.
Przodem do kierunku jazdy

Pozostawić czołową poduszkę powietrzną pasażera włączoną.
Tyłem do kierunku jazdy

Przed zamontowaniem fotelika dziecięcego na przednim siedzeniu w pozycji „tyłem do
kierunku jazdy” należy bezwzględnie wyłączyć
czołową poduszkę powietrzną pasażera. W
przeciwnym razie dziecko byłoby narażone na
poważne obrażenia ciała lub śmierć w
momencie napełnienia poduszki powietrznej.

11 2
Bezpieczeństwo

Etykieta ostrzegawcza – czołowa poduszka
powietrzna pasażera


Należy przestrzegać poniższych instrukcji
umieszczonych na etykietach ostrzegawczych po
obu stronach osłony przeciwsłonecznej pasażera:
NIGDY nie instalować fotelika dziecięcego w
pozycji "tyłem do kierunku jazdy" na siedzeniu wyposażonym w CZOŁOWĄ PODUSZKĘ
POWIETRZNĄ w stanie AKTYWNYM. Może to doprowadzić do ŚMIERCI DZIECKA lub
spowodować u niego POWAŻNE OBRAŻENIA CIAŁA.
Wyłączanie czołowej poduszki
powietrznej pasażera
Aby zapewnić bezpieczeństwo dziecka w przypadku montażu fotelika dziecięcego na
przednim siedzeniu pasażera w pozycji tyłem do
kierunku jazdy, NALEŻY BEZWZGLĘDNIE
wyłączyć czołową poduszkę powietrzną
pasażera. W przeciwnym razie dziecko byłoby
narażone na poważne obrażenia ciała lub śmierć
w momencie napełnienia poduszki powietrznej.
Pojazdy bez wyłącznika Kategorycznie zabrania się montażu fotelika
dziecięcego na przednim siedzeniu pasażera
albo przedniej kanapie tyłem do kierunku jazdy,
ponieważ grozi to śmiercią lub poważnymi
obrażeniami ciała dziecka w razie zadziałania
poduszki powietrznej!




W pojazdach z kanapą Multi-Flex lub kabiną przedłużoną należy wyłączyć
czołową poduszkę powietrzną pasażera na czas
przewożenia długich przedmiotów.
Wyłączanie/włączanie czołowej poduszki
powietrznej pasażera
Jeśli pojazd ma wyłącznik, jest on umieszczony z
boku deski rozdzielczej.


Przy wyłączonym zapłonie:
► Aby wyłączyć poduszkę powietrzną, obrócić
kluczyk w położenie „OFF”.
►

W celu ponownego włączenia poduszki obrócić

kluczyk w położenie „ON”.
Po włączeniu zapłonu:
Ta kontrolka zapala się i świeci w sposób ciągły, sygnalizując wyłączenie poduszki
powietrznej.


Lub

11 3
Bezpieczeństwo

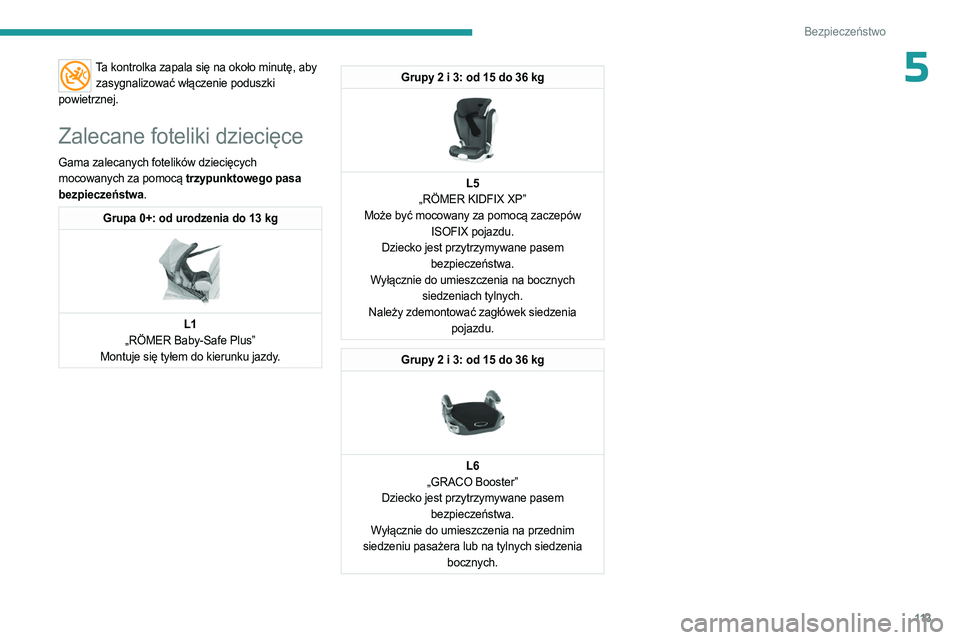

5Ta kontrolka zapala się na około minutę, aby zasygnalizować włączenie poduszki
powietrznej.
Zalecane foteliki dziecięce
Gama zalecanych fotelików dziecięcych
mocowanych za pomocą trzypunktowego pasa
bezpieczeństwa.
Grupa 0+: od urodzenia do 13 kg

L1
„RÖMER Baby-Safe Plus”
Montuje się tyłem do kierunku jazdy.
Grupy 2 i 3: od 15 do 36 kg

L5
„RÖMER KIDFIX XP”
Może być mocowany za pomocą zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Wyłącznie do umieszczenia na bocznych siedzeniach tylnych.
Należy zdemontować zagłówek siedzenia pojazdu.
Grupy 2 i 3: od 15 do 36 kg

L6
„GRACO Booster”
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Wyłącznie do umieszczenia na przednim
siedzeniu pasażera lub na tylnych siedzenia bocznych.

11 4
Bezpieczeństwo

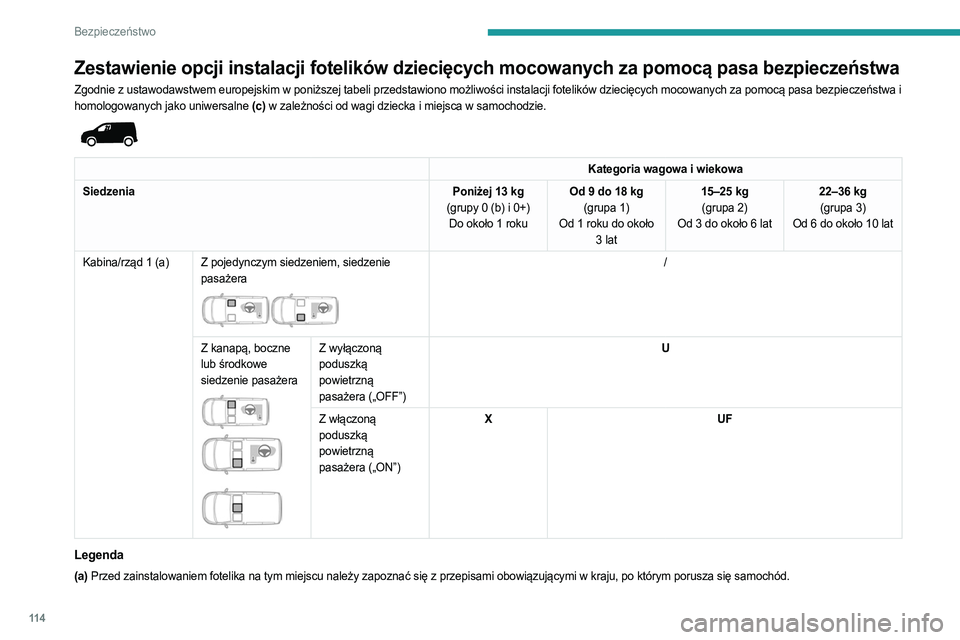

Zestawienie opcji instalacji fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa
Zgodnie z ustawodawstwem europejskim w poniższej tabeli przedstawiono możliwości instalacji fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa i
homologowanych jako uniwersalne (c) w zależności od wagi dziecka i miejsca w samochodzie.


Kategoria wagowa i wiekowa
Siedzenia Poniżej 13

kg
(grupy 0 (b) i 0+) Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 roku do około 3 lat 15–25 kg
(grupa 2)
Od 3 do około 6 lat 22–36 kg
(grupa 3)
Od 6 do około 10 lat
Kabina/rząd 1 (a) Z pojedynczym siedzeniem, siedzenie pasażera


/
Z kanapą, boczne
lub środkowe
siedzenie pasażera




Z wyłączoną
poduszką
powietrzną
pasażera („OFF”) U
Z włączoną
poduszką
powietrzną
pasażera („ON”) X
UF
Legenda
(a) Przed zainstalowaniem fotelika na tym miejscu należy zapoznać się z przepisami obowiązującymi w kraju, po którym porusza się samochód.

11 5
Bezpieczeństwo
5(b) Grupa 0: od urodzenia do 10 kg. Na przednim siedzeniu nie wolno mocować gondoli ani łóżeczek samochodowych.
(c) Uniwersalny fotelik dziecięcy: fotelik można zamocować we wszystkich pojazdach za pomocą pasa bezpieczeństwa.
U : siedzenie przystosowane do instalacji uniwersalnego fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa tyłem lub przodem do kierunku jazdy.
UF: siedzenie przystosowane do instalacji uniwersalnego fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa przodem do kierunku jazdy.
X : siedzenie nieprzystosowane do instalacji fotelika dziecięcego z podanej grupy wagowej.


Kategoria wagowa i wiekowa
Siedzenie Poniżej 13

kg
(grupy 0 (d) i 0+) Do około 1 roku Od 9 do 18
kg
(grupa 1)
Od 1 do około 3 lat 15–25 kg
(grupa 2)
Od 3 do około 6 lat 22–36 kg
(grupa 3)
Od 6 do około 10 lat
Rząd 1 (a) Nieskładane siedzenie pasażera X
Siedzenie pasażera
z regulacją
wzdłużną Z wyłączoną
poduszką
powietrzną
pasażera („OFF”) U (f)
Z włączoną
poduszką
powietrzną
pasażera („ON”) X
UF (f)
Rząd 2 (b), (e) U
Rząd 3 (b), (e) U (g), (h)
Legenda
(a) Przed zainstalowaniem fotelika na tym miejscu należy zapoznać się z przepisami obowiązującymi w kraju, po którym porusza się samochód.
(b) Aby zamontować fotelik dziecięcy na tylnym siedzeniu tyłem albo przodem do kierunku jazdy, ustawić tylne siedzenie w położeniu maksymalnie cofniętym z
wyprostowanym oparciem.
(c) Uniwersalny fotelik dziecięcy: fotelik można zamocować we wszystkich pojazdach za pomocą pasa bezpieczeństwa.
(d) Grupa 0: od urodzenia do 10
kg. Łóżeczek samochodowych i gondoli nie można mocować na przednich siedzeniach pasażera ani w trzecim rzędzie siedzeń.

11 6
Bezpieczeństwo
(e) Aby zamontować fotelik dziecięcy na tylnym siedzeniu tyłem albo przodem do kierunku jazdy, przesunąć do przodu siedzenia przed fotelikiem, a następnie
wyprostować ich oparcia, żeby zapewnić dość miejsca na fotelik dziecięcy i na nogi dziecka.
(f) W przypadku siedzenia stałego (którego nie można złożyć) ustawić oparcie siedzenia pod kątem 0°.
Dodatkowe informacje dotyczące siedzeń przednich, a szczególnie położenia złożonego, zawiera odpowiedni punkt.
(g) W wersji Standard złożyć oparcia siedzeń w 2. rzędzie.
(h) W 3. rzędzie nie wolno instalować fotelików dziecięcych z podpórką.
U: siedzenie przystosowane do instalacji uniwersalnego fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa tyłem lub przodem do kierunku jazdy.
UF: siedzenie przystosowane do instalacji uniwersalnego fotelika dziecięcego mocowanego za pomocą pasa bezpieczeństwa przodem do kierunku jazdy.
X : siedzenie nieprzystosowane do instalacji fotelika dziecięcego z podanej grupy wagowej.
Mocowania „ISOFIX”
Rząd 2



* W niektórych wersjach środkowe siedzenie jest
pozbawione mocowań ISOFIX.


Pojazd ma homologację według najnowszych
przepisów ISOFIX.
Jeśli pojazd jest wyposażony w zaczepy ISOFIX, są
one oznaczone etykietami.
Każde siedzenie ma trzy zaczepy:
–
Dwa zaczepy
A z przodu, między oparciem a
siedziskiem fotela samochodu, z oznaczeniem
„ISOFIX”.
–

Jeżeli samochód jest w niego wyposażony
, za
siedzeniem znajduje się także jeden zaczep B
służący do mocowania górnego paska i oznaczony
napisem „Top Tether”. Zaczep Top Tether służy do zamocowania górnego
paska fotelika dziecięcego, który wyposażono w
taki pasek. W razie uderzenia w przód pojazdu
mechanizm ten ogranicza zakres pochylenia fotelika
dziecięcego do przodu.
System mocowania ISOFIX zapewnia niezawodny,
solidny i szybki montaż fotelika dziecięcego w
samochodzie.
Foteliki dziecięce ISOFIX wyposażone są w dwa
zamki, które mocowane są do dwóch zaczepów A
z przodu.
Niektóre foteliki dziecięce mają również górny
pasek, który łączy się z zaczepem B
.
Aby przymocować fotelik dziecięcy do zaczepu Top
Tether:
–

W
yjąć i schować w bezpiecznym miejscu
zagłówek przed zamocowaniem fotelika dziecięcego
na danym miejscu (zamontować ponownie zagłówek
po zdjęciu fotelika dziecięcego).
–

Przełożyć pasek fotelika dziecięcego nad

oparciem, wypośrodkowując go pomiędzy otworami
prowadnic zagłówka.

11 7
Bezpieczeństwo
5– Przymocować zaczep górnego paska do tylnego
zaczepu B .
–

Naprężyć górny pasek.
Nieprawidłowo zamontowany fotelik dziecięcy nie zapewnia bezpieczeństwa
dziecka w przypadku kolizji.
Należy postępować ściśle według instrukcji
montażu dołączonej do fotelika.
Zalecane foteliki dziecięce
ISOFIX
Fotelik należy mocować i zdejmować zgodnie z instrukcjami jego producenta.
„RÖMER Baby-Safe i jego podstawa ISOFIX” (kategoria rozmiaru: E )
Grupa 0+: od urodzenia do 13 kg


Montuje się tyłem do kierunku jazdy za pomocą podstawy ISOFIX mocowanej do zaczepów A .
Podstawa ma podpórkę z regulacją wysokości, która spoczywa na podłodze samochodu.
Ten fotelik można również mocować za pomocą pasa bezpieczeństwa. W takim przypadku wykorzystuje się tylko sam fotelik, który
należy zamocować do siedzenia samochodu trzypunktowym pasem bezpieczeństwa.
„RÖMER Duo Plus ISOFIX”
(kategoria rozmiaru: B1)
Grupa 1: od 9 do 18 kg


Wyłącznie do umieszczania przodem do kierunku jazdy.
Mocowany jest do zaczepów A , jak również
do górnego zaczepu B , tzw. TOP TETHER, za
pomocą górnego paska.
Trzy pozycje fotelika: siedząca, półleżąca i leżąca.
Ten fotelik dziecięcy może być również
umieszczany na siedzeniach niewyposażonych
w mocowania ISOFIX. W takim wypadku należy go bezwzględnie przymocować do siedzenia
trzypunktowym pasem bezpieczeństwa. Ustawić przednie siedzenie samochodu tak, aby nogi dziecka nie dotykały oparcia.

11 8
Bezpieczeństwo
Zestawienie opcji montażu fotelików dziecięcych ISOFIX
Zgodnie z ustawodawstwem europejskim w poniższej tabeli przedstawiono możliwości montażu fotelików dziecięcych ISOFIX na siedzeniach wyposażonych w
mocowania ISOFIX.
Z boku uniwersalnych i półuniwersalnych fotelików ISOFIX, obok logo ISOFIX, znajduje się oznaczenie kategorii rozmiaru ISOFIX (od A do G).
Waga dziecka / orientacyjny wiek
Poniżej 10

kg
(grupa 0)
Do około 6 miesięcy Poniżej 10

kg
(grupa 0)
Poniżej 13

kg
(grupa 0+)
Do około 1

roku Od 9 do 18 kg
(grupa 1)
Od 1 do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola "Tyłem do kierunku
jazdy""Tyłem do
kierunku jazdy" "Przodem do kierunku jazdy"
Kategoria rozmiaru ISOFIX FG C D E C D ABB1 B2 B3
Rząd 1 (a) Typ inny niż ISOFIX
Rząd 2 (b) Tylne siedzenie za
kierowcą IL (c)
IL IUF/IL
Tylne środkowe
siedzenie (f) i siedzenie
za pasażerem z przodu IL (d)
Rząd 3 (b), (e) Typ inny niż ISOFIX
Legenda
(a) Przed zainstalowaniem fotelika na tym miejscu należy zapoznać się z przepisami obowiązującymi w kraju, po którym porusza się samochód.
(b) Aby zamontować fotelik dziecięcy na tylnym siedzeniu tyłem albo przodem do kierunku jazdy, ustawić tylne siedzenie w położeniu maksymalnie cofniętym z
wyprostowanym oparciem.
(c) Zamontowanie gondoli w tym miejscu może uniemożliwić korzystanie z innych miejsc w tym samym rzędzie.
(d) Ustawić przednie siedzenie pasażera bez regulacji wysokości w maksymalnie cofniętym położeniu
(e) W 3. rzędzie nie wolno instalować fotelików dziecięcych z podpórką.
