2022 PEUGEOT PARTNER Instrukcja obsługi (in Polish)

103
Bezpieczeństwo

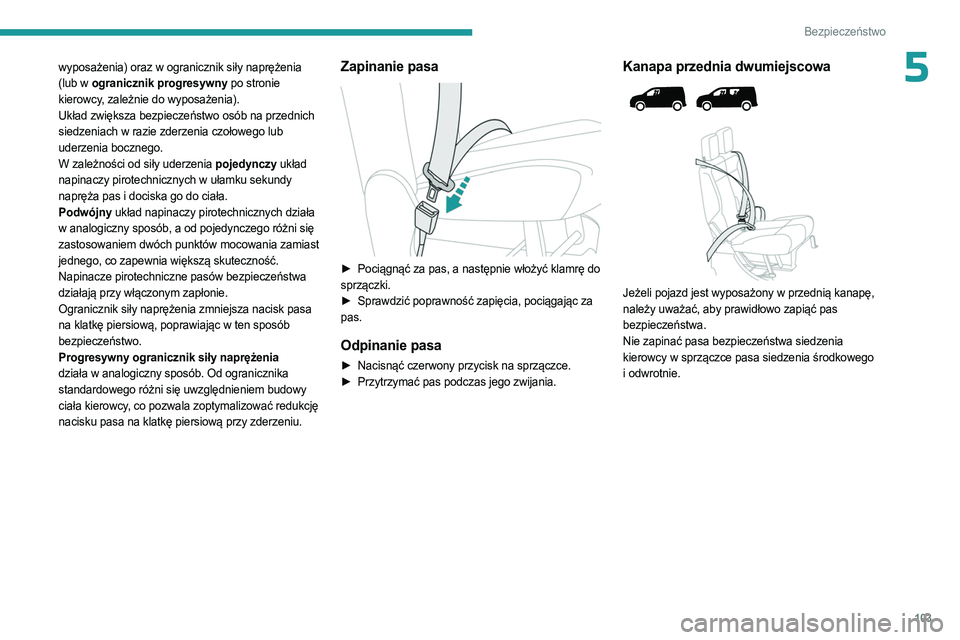

5wyposażenia) oraz w ogranicznik siły naprężenia
(lub w ogranicznik progresywny po stronie
kierowcy, zależnie do wyposażenia).
Układ zwiększa bezpieczeństwo osób na przednich
siedzeniach w razie zderzenia czołowego lub
uderzenia bocznego.
W zależności od siły uderzenia pojedynczy układ
napinaczy pirotechnicznych w ułamku sekundy
napręża pas i dociska go do ciała.
Podwójny układ napinaczy pirotechnicznych działa
w analogiczny sposób, a od pojedynczego różni się
zastosowaniem dwóch punktów mocowania zamiast
jednego, co zapewnia większą skuteczność.
Napinacze pirotechniczne pasów bezpieczeństwa
działają przy włączonym zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk pasa
na klatkę piersiową, poprawiając w ten sposób
bezpieczeństwo.
Progresywny ogranicznik siły naprężenia
działa w analogiczny sposób. Od ogranicznika
standardowego różni się uwzględnieniem budowy
ciała kierowcy, co pozwala zoptymalizować redukcję
nacisku pasa na klatkę piersiową przy zderzeniu.Zapinanie pasa

► Pociągnąć za pas, a następnie włożyć klamrę do
sprzączki.
►

Sprawdzić poprawność zapięcia, pociągając za

pas.
Odpinanie pasa
► Nacisnąć czerwony przycisk na sprzączce.
► Przytrzymać pas podczas jego zwijania.
Kanapa przednia dwumiejscowa



Jeżeli pojazd jest wyposażony w przednią kanapę,
należy uważać, aby prawidłowo zapiąć pas
bezpieczeństwa.
Nie zapinać pasa bezpieczeństwa siedzenia
kierowcy w sprzączce pasa siedzenia środkowego
i odwrotnie.

104
Bezpieczeństwo
Tylne pasy bezpieczeństwa



Każde z tylnych siedzeń ma własny pas
bezpieczeństwa, ale pasy te są pozbawione
napinaczy pirotechnicznych i ogranicznika siły
naprężenia.
Należy zawsze uważać, aby zapiąć pas w
odpowiedniej sprzączce.
Nie wolno zapinać pasów bezpieczeństwa siedzeń
zewnętrznych w sprzączce pasa siedzenia
środkowego.
Pasy bezpieczeństwa tylnych
siedzeń (2. rząd)




Siedzenia boczne
W zależności od wyposażenia mogą być
wyposażone w układ pojedynczych napinaczy oraz
ograniczniki siły naprężenia.
Należy włożyć klamrę pasa bezpieczeństwa do
odpowiedniej sprzączki.
Nie zapinać pasów bezpieczeństwa siedzeń
zewnętrznych w sprzączce pasa siedzenia
środkowego.
Siedzenie środkowe
Pas bezpieczeństwa nie jest wyposażony w układ
napinaczy pirotechnicznych i ogranicznik siły
naprężenia.
Zakładanie


► Pociągnąć za pas i włożyć klamrę A do prawej
sprzączki (po zajęciu miejsca w samochodzie jest
ona umieszczona po lewej stronie).
►

Włożyć klamrę
B do lewej sprzączki (po zajęciu
miejsca w samochodzie jest ona umieszczona po
prawej stronie).
►

Sprawdzić poprawność zapięcia, ciągnąc za pas.
Odpinanie i przechowywanie
► Nacisnąć czerwony przycisk na sprzączce B, a
następnie przycisk na sprzączce A .
►

Prowadzić pas podczas jego zwijania i umieścić

klamrę B , a następnie A na magnesie w punkcie
mocowania w dachu.
Przed wykonaniem czynności przy tylnych siedzeniach w celu uniknięcia uszkodzenia
pasów bezpieczeństwa należy sprawdzić, czy
boczne pasy są odpowiednio napięte. Pas
środkowego siedzenia musi być całkowicie
zwinięty.

105
Bezpieczeństwo

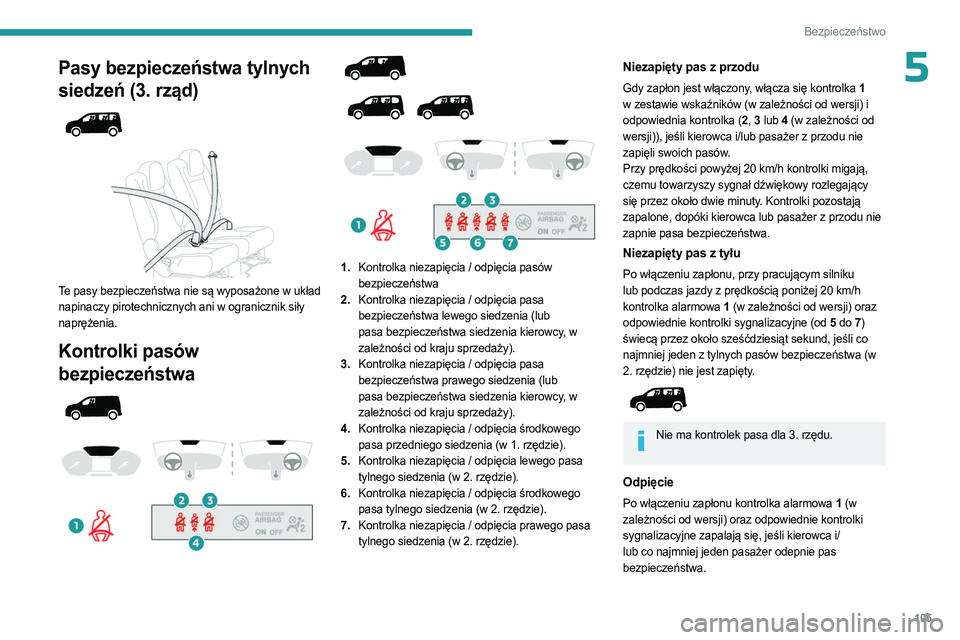

5Pasy bezpieczeństwa tylnych
siedzeń (3. rząd)




Te pasy bezpieczeństwa nie są wyposażone w układ
napinaczy pirotechnicznych ani w ogranicznik siły
naprężenia.
Kontrolki pasów
bezpieczeństwa










1. Kontrolka niezapięcia / odpięcia pasów
bezpieczeństwa
2. Kontrolka niezapięcia / odpięcia pasa
bezpieczeństwa lewego siedzenia (lub
pasa bezpieczeństwa siedzenia kierowcy, w
zależności od kraju sprzedaży).
3. Kontrolka niezapięcia / odpięcia pasa
bezpieczeństwa prawego siedzenia (lub
pasa bezpieczeństwa siedzenia kierowcy, w
zależności od kraju sprzedaży).
4. Kontrolka niezapięcia / odpięcia środkowego
pasa przedniego siedzenia (w 1. rzędzie).
5. Kontrolka niezapięcia / odpięcia lewego pasa
tylnego siedzenia (w 2. rzędzie).
6. Kontrolka niezapięcia / odpięcia środkowego
pasa tylnego siedzenia (w 2. rzędzie).
7. Kontrolka niezapięcia / odpięcia prawego pasa
tylnego siedzenia (w 2. rzędzie).
Niezapięty pas z przodu
Gdy zapłon jest włączony, włącza się kontrolka 1
w zestawie wskaźników (w zależności od wersji) i
odpowiednia kontrolka (2 , 3 lub 4 (w zależności od
wersji)), jeśli kierowca i/lub pasażer z przodu nie
zapięli swoich pasów.
Przy prędkości powyżej 20 km/h kontrolki migają,
czemu towarzyszy sygnał dźwiękowy rozlegający
się przez około dwie minuty. Kontrolki pozostają
zapalone, dopóki kierowca lub pasażer z przodu nie
zapnie pasa bezpieczeństwa.
Niezapięty pas z tyłu
Po włączeniu zapłonu, przy pracującym silniku
lub podczas jazdy z prędkością poniżej 20 km/h
kontrolka alarmowa 1 (w zależności od wersji) oraz
odpowiednie kontrolki sygnalizacyjne (od 5 do 7)
świecą przez około sześćdziesiąt sekund, jeśli co
najmniej jeden z tylnych pasów bezpieczeństwa (w
2. rzędzie) nie jest zapięty.


Nie ma kontrolek pasa dla 3. rzędu.
Odpięcie
Po włączeniu zapłonu kontrolka alarmowa 1 (w
zależności od wersji) oraz odpowiednie kontrolki
sygnalizacyjne zapalają się, jeśli kierowca i/
lub co najmniej jeden pasażer odepnie pas
bezpieczeństwa.

106
Bezpieczeństwo

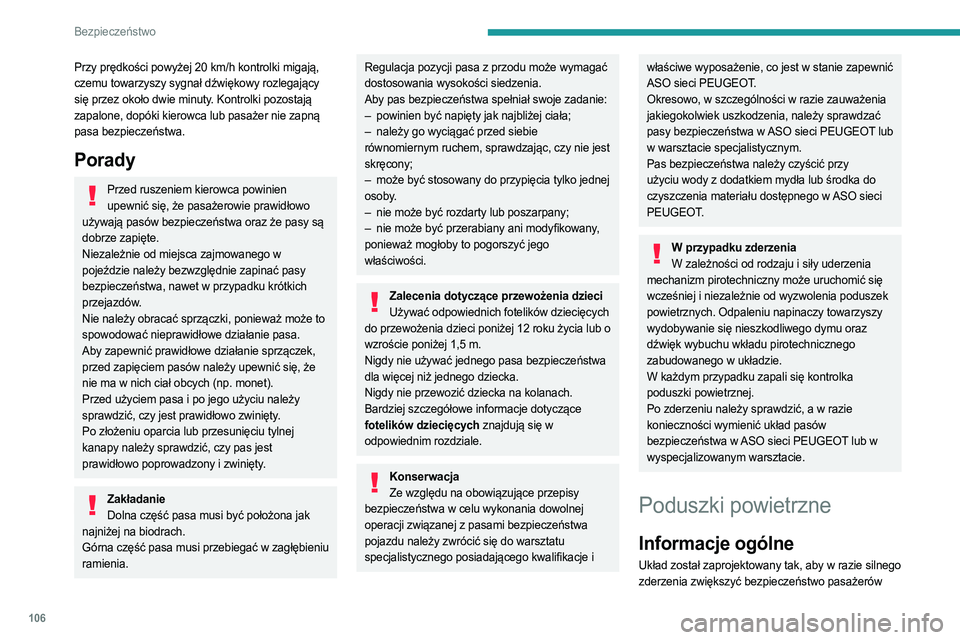

Przy prędkości powyżej 20 km/h kontrolki migają,
czemu towarzyszy sygnał dźwiękowy rozlegający
się przez około dwie minuty. Kontrolki pozostają
zapalone, dopóki kierowca lub pasażer nie zapną
pasa bezpieczeństwa.
Porady
Przed ruszeniem kierowca powinien upewnić się, że pasażerowie prawidłowo
używają pasów bezpieczeństwa oraz że pasy są
dobrze zapięte.
Niezależnie od miejsca zajmowanego w
pojeździe należy bezwzględnie zapinać pasy
bezpieczeństwa, nawet w przypadku krótkich
przejazdów.
Nie należy obracać sprzączki, ponieważ może to
spowodować nieprawidłowe działanie pasa.
Aby zapewnić prawidłowe działanie sprzączek,
przed zapięciem pasów należy upewnić się, że
nie ma w nich ciał obcych (np. monet).
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo poprowadzony i zwinięty.
Zakładanie Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać w zagłębieniu
ramienia.
Regulacja pozycji pasa z przodu może wymagać
dostosowania wysokości siedzenia.
Aby pas bezpieczeństwa spełniał swoje zadanie:
–

powinien być napięty jak najbliżej ciała;
–


należy go wyciągać przed siebie

równomiernym ruchem, sprawdzając, czy nie jest
skręcony;
–

może być stosowany do przypięcia tylko jednej

osoby.
–

nie może być rozdarty lub poszarpany;
–


nie może być przerabiany ani modyfikowany
,
ponieważ mogłoby to pogorszyć jego
właściwości.
Zalecenia dotyczące przewożenia dzieci Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia lub o
wzroście poniżej 1,5 m.
Nigdy nie używać jednego pasa bezpieczeństwa
dla więcej niż jednego dziecka.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
fotelików dziecięcych znajdują się w
odpowiednim rozdziale.
Konserwacja Ze względu na obowiązujące przepisy
bezpieczeństwa w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu należy zwrócić się do warsztatu
specjalistycznego posiadającego kwalifikacje i
właściwe wyposażenie, co jest w stanie zapewnić
ASO sieci PEUGEOT.
Okresowo, w szczególności w razie zauważenia
jakiegokolwiek uszkodzenia, należy sprawdzać
pasy bezpieczeństwa w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka do
czyszczenia materiału dostępnego w ASO sieci
PEUGEOT.
W przypadku zderzenia W zależności od rodzaju i siły uderzenia
mechanizm pirotechniczny może uruchomić się
wcześniej i niezależnie od wyzwolenia poduszek
powietrznych. Odpaleniu napinaczy towarzyszy
wydobywanie się nieszkodliwego dymu oraz
dźwięk wybuchu wkładu pirotechnicznego
zabudowanego w układzie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić układ pasów
bezpieczeństwa w ASO sieci PEUGEOT lub w
wyspecjalizowanym warsztacie.
Poduszki powietrzne
Informacje ogólne
Układ został zaprojektowany tak, aby w razie silnego
zderzenia zwiększyć bezpieczeństwo pasażerów

107
Bezpieczeństwo
5na siedzeniach przednich i tylnych siedzeniach
bocznych. Poduszki powietrzne zwiększają
bezpieczeństwo osób chronionych przez pasy
bezpieczeństwa z ogranicznikiem siły naprężenia.
Elektroniczne czujniki wykrywają i analizują
zderzenia czołowe oraz boczne w strefach
wykrywania zderzenia.
–
W razie silnego zderzenia poduszki natychmiast

się napełniają, zapewniając skuteczniejszą
ochronę osobom znajdującym się w pojeździe.
Bezpośrednio po zderzeniu poduszki powietrzne
zostają opróżnione, aby nie ograniczały widoczności
i nie utrudniały kierowcy i pasażerom opuszczenia
pojazdu.
–

W razie niezbyt silnego zderzenia, uderzenia

w tył pojazdu lub, w określonych warunkach,
dachowania poduszki mogą nie zadziałać. Jedynym
zabezpieczeniem w takich sytuacjach są pasy
bezpieczeństwa.
Siła uderzenia zależy od rodzaju przeszkody oraz
prędkości pojazdu w momencie kolizji.
Poduszki powietrzne działają tylko przy włączonym zapłonie.
Poduszki powietrzne napełniają się tylko raz.
W przypadku kolejnego zderzenia (w trakcie
tego samego lub innego wypadku) poduszka
powietrzna nie zadziała.
* Więcej informacji na temat wyłączania czołowej poduszki powietr znej pasażera zawiera odpowiedni punkt.
Strefy wykrywania zderzenia
A.Strefa uderzenia czołowego
B. Strefa uderzenia bocznego
Napełnieniu poduszek powietrznych
towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego znajdującego się w
układzie.
Dym jest nieszkodliwy, ale może być drażniący
dla osób wrażliwych.
Dźwięk wybuchu towarzyszący napełnieniu
poduszek powietrznych może na krótki czas
osłabić słuch.
Czołowe poduszki powietrzne

W razie silnego zderzenia czołowego ten układ
chroni kierowcę i pasażera z przodu, ograniczając
niebezpieczeństwo urazów głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się w
środkowej części kierownicy, a poduszka powietrzna
pasażera w dachu.


W pojazdach z przednią kanapą dwumiejscową
chroniony jest również pasażer siedzący pośrodku.
Napełnienie
Napełnienie następuje za wyjątkiem czołowej
poduszki powietrznej pasażera, jeśli jest wyłączona*,
w razie gwałtownego uderzenia z przodu w całość
lub część przedniej strefy uderzenia A .
Przednia poduszka powietrzna napełnia się
między klatką piersiową i głową osób na przednich

108
Bezpieczeństwo

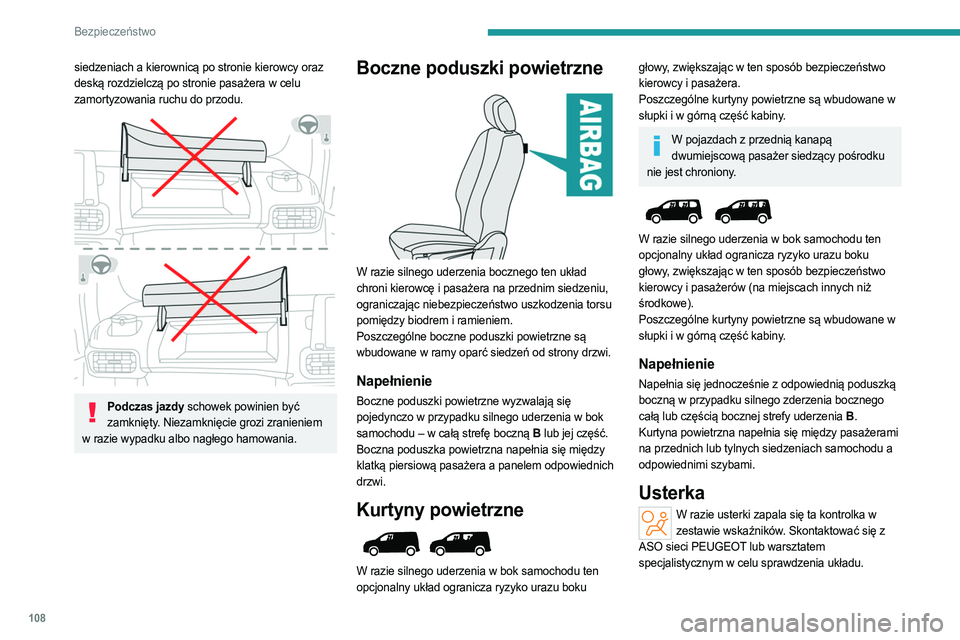

siedzeniach a kierownicą po stronie kierowcy oraz
deską rozdzielczą po stronie pasażera w celu
zamortyzowania ruchu do przodu.


Podczas jazdy schowek powinien być zamknięty. Niezamknięcie grozi zranieniem
w razie wypadku albo nagłego hamowania.
Boczne poduszki powietrzne

W razie silnego uderzenia bocznego ten układ
chroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia torsu
pomiędzy biodrem i ramieniem.
Poszczególne boczne poduszki powietrzne są


wbudowane w ramy oparć siedzeń od strony drzwi.
Napełnienie
Boczne poduszki powietrzne wyzwalają się
pojedynczo w przypadku silnego uderzenia w bok
samochodu – w całą strefę boczną B lub jej część.
Boczna poduszka powietrzna napełnia się między
klatką piersiową pasażera a panelem odpowiednich
drzwi.
Kurtyny powietrzne

W razie silnego uderzenia w bok samochodu ten
opcjonalny układ ogranicza ryzyko urazu boku
głowy, zwiększając w ten sposób bezpieczeństwo
kierowcy i pasażera.
Poszczególne kurtyny powietrzne są wbudowane w
słupki i w górną część kabiny.
W pojazdach z przednią kanapą dwumiejscową pasażer siedzący pośrodku
nie jest chroniony.


W razie silnego uderzenia w bok samochodu ten
opcjonalny układ ogranicza ryzyko urazu boku
głowy, zwiększając w ten sposób bezpieczeństwo
kierowcy i pasażerów (na miejscach innych niż
środkowe).
Poszczególne kurtyny powietrzne są wbudowane w
słupki i w górną część kabiny.
Napełnienie
Napełnia się jednocześnie z odpowiednią poduszką
boczną w przypadku silnego zderzenia bocznego
całą lub częścią bocznej strefy uderzenia B .
Kurtyna powietrzna napełnia się między pasażerami
na przednich lub tylnych siedzeniach samochodu a
odpowiednimi szybami.
Usterka
W razie usterki zapala się ta kontrolka w zestawie wskaźników. Skontaktować się z
ASO sieci PEUGEOT lub warsztatem
specjalistycznym w celu sprawdzenia układu.

109
Bezpieczeństwo
5Poduszki mogą nie zadziałać w przypadku silnego
uderzenia.
W przypadku niezbyt mocnego uderzenia, zahaczenia boku pojazdu lub dachowania
poduszki powietrzne mogą nie zadziałać.
W razie uderzenia z przodu lub z tyłu nie napełni
się żadna z poduszek bocznych.
Porady
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy
zachować podane poniżej środki ostrożności.
Siedząc na siedzeniu, przyjąć normalną,
wyprostowaną sylwetkę.
Zapiąć pas bezpieczeństwa i prawidłowo go
ułożyć.
Nie umieszczać niczego (np. dziecka, zwierzęcia,
przedmiotu) między pasażerami i poduszkami
powietrznymi ani nie mocować na drodze
poduszek powietrznych, ponieważ może to
spowodować obrażenia po ich aktywowaniu.
Nie kłaść żadnych przedmiotów na desce
rozdzielczej.
Nie modyfikować oryginalnego układu pojazdu,
zwłaszcza bezpośrednio w pobliżu poduszek
powietrznych.
Nawet w razie przestrzegania wszystkich
wymienionych środków ostrożności nie można
wykluczyć wystąpienia ryzyka doznania obrażeń
lub niewielkich poparzeń głowy, klatki piersiowej
lub ramion w przypadku napełnienia poduszki
powietrznej. Poduszka napełnia się prawie
natychmiast (w kilka milisekund), następnie
opróżnia się, uwalniając gorący gaz przez
specjalne otwory.
W przypadku gdy pojazd uległ wypadkowi lub
gdy był skradziony, należy sprawdzić układ
poduszek powietrznych.
Wszelkie prace należy wykonywać wyłącznie
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym
Czołowe poduszki powietrzne Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając ręce na
jej środku.
Pasażerowi nie wolno trzymać nóg na desce
rozdzielczej.
Nie wolno palić (papieros, fajka), ponieważ
napełnienie poduszki w tym czasie mogłoby
spowodować oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nie uderzać
gwałtownie kierownicy z poduszką powietrzną.
Niczego nie mocować i nie przyklejać na kole
kierownicy ani na desce rozdzielczej, aby
zapobiec zranieniu osób jadących z przodu w
chwili napełnienia poduszek powietrznych.
Boczne poduszki powietrzne Należy używać wyłącznie homologowanych
pokrowców na siedzenia, które umożliwiają
aktywowanie poduszek powietrznych. Z gamą
pokrowców dostosowanych do samochodu
można się zapoznać w ASO sieci PEUGEOT.
Nie mocować ani nie kłaść niczego na oparciach
(np. ubrań), ponieważ grozi to spowodowaniem
obrażeń klatki piersiowej lub ramion w przypadku
zadziałania poduszek powietrznych.
Nie zbliżać się do drzwi bardziej niż jest to
konieczne.
W panelach przednich drzwi samochodu są
zamontowane czujniki uderzenia w bok.
Uszkodzone drzwi lub nieprawidłowo wykonana
praca (modyfikacja bądź naprawa) w obrębie
przednich drzwi albo ich wewnętrznej okładziny
może zakłócić działanie tych czujników, co
wiąże się z ryzykiem nieprawidłowego działania
bocznych poduszek powietrznych!
Wszelkie prace należy wykonywać wyłącznie
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym
Kurtynowa poduszki powietrzne Nie mocować ani nie instalować niczego
na dachu, ponieważ grozi to spowodowaniem
obrażeń głowy w przypadku zadziałania kurtyn
powietrznych.
Nie demontować znajdujących się na dachu
uchwytów, ponieważ pomagają one w
mocowaniu kurtynowych poduszek powietrznych.

11 0
Bezpieczeństwo

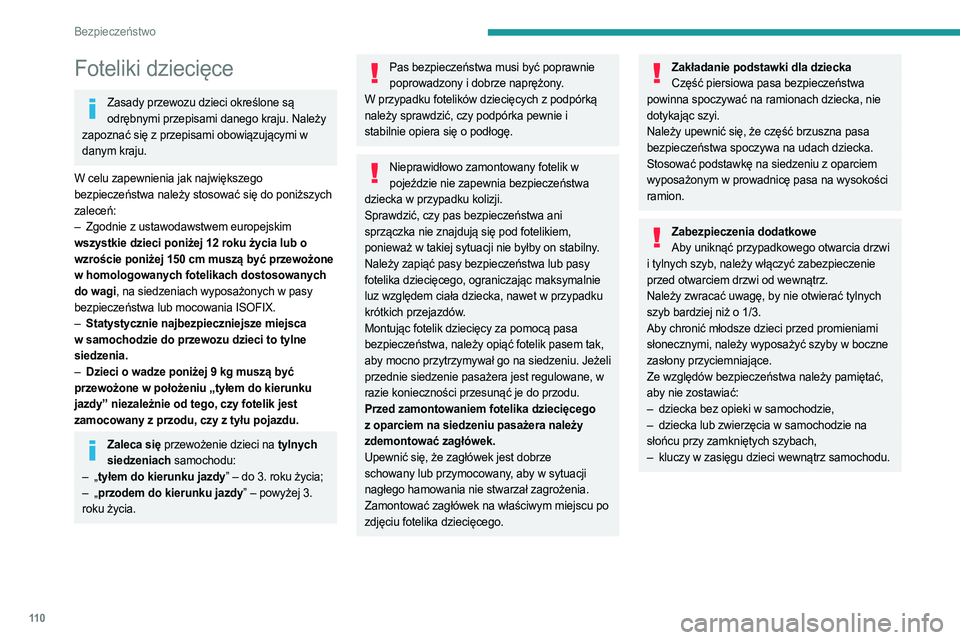

Foteliki dziecięce
Zasady przewozu dzieci określone są odrębnymi przepisami danego kraju. Należy
zapoznać się z przepisami obowiązującymi w
danym kraju.
W celu zapewnienia jak największego
bezpieczeństwa należy stosować się do poniższych
zaleceń:
–

Zgodnie z ustawodawstwem europejskim

wszystkie dzieci poniżej 12 roku życia lub o
wzroście poniżej 150 cm muszą być przewożone
w homologowanych fotelikach dostosowanych
do wagi, na siedzeniach wyposażonych w pasy
bezpieczeństwa lub mocowania ISOFIX.
–

Statystycznie najbezpieczniejsze miejsca

w samochodzie do przewozu dzieci to tylne
siedzenia.
–

Dzieci o wadze poniżej 9 kg muszą być

przewożone w położeniu „tyłem do kierunku
jazdy” niezależnie od tego, czy fotelik jest
zamocowany z przodu, czy z tyłu pojazdu.
Zaleca się przewożenie dzieci na tylnych siedzeniach samochodu:
–

„

tyłem do kierunku jazdy” – do 3. roku życia;
–

„

przodem do kierunku jazdy” – powyżej 3.
roku życia.
Pas bezpieczeństwa musi być poprawnie poprowadzony i dobrze naprężony.
W przypadku fotelików dziecięcych z podpórką
należy sprawdzić, czy podpórka pewnie i
stabilnie opiera się o podłogę.
Nieprawidłowo zamontowany fotelik w pojeździe nie zapewnia bezpieczeństwa
dziecka w przypadku kolizji.
Sprawdzić, czy pas bezpieczeństwa ani
sprzączka nie znajdują się pod fotelikiem,
ponieważ w takiej sytuacji nie byłby on stabilny.
Należy zapiąć pasy bezpieczeństwa lub pasy
fotelika dziecięcego, ograniczając maksymalnie
luz względem ciała dziecka, nawet w przypadku
krótkich przejazdów.
Montując fotelik dziecięcy za pomocą pasa
bezpieczeństwa, należy opiąć fotelik pasem tak,
aby mocno przytrzymywał go na siedzeniu. Jeżeli
przednie siedzenie pasażera jest regulowane, w
razie konieczności przesunąć je do przodu.
Przed zamontowaniem fotelika dziecięcego
z oparciem na siedzeniu pasażera należy
zdemontować zagłówek.
Upewnić się, że zagłówek jest dobrze
schowany lub przymocowany, aby w sytuacji
nagłego hamowania nie stwarzał zagrożenia.
Zamontować zagłówek na właściwym miejscu po
zdjęciu fotelika dziecięcego.
Zakładanie podstawki dla dziecka Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach dziecka, nie
dotykając szyi.
Należy upewnić się, że część brzuszna pasa
bezpieczeństwa spoczywa na udach dziecka.
Stosować podstawkę na siedzeniu z oparciem
wyposażonym w prowadnicę pasa na wysokości
ramion.
Zabezpieczenia dodatkowe Aby uniknąć przypadkowego otwarcia drzwi
i tylnych szyb, należy włączyć zabezpieczenie
przed otwarciem drzwi od wewnątrz.
Należy zwracać uwagę, by nie otwierać tylnych
szyb bardziej niż o 1/3.
Aby chronić młodsze dzieci przed promieniami
słonecznymi, należy wyposażyć szyby w boczne
zasłony przyciemniające.
Ze względów bezpieczeństwa należy pamiętać,
aby nie zostawiać:
–

dziecka bez opieki w samochodzie,
–


dziecka lub zwierzęcia w samochodzie na

słońcu przy zamkniętych szybach,
–

kluczy w zasięgu dzieci wewnątrz samochodu.
